Typ A (18 mm)
24 V AC/DC ±25%
LED
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 3 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | MSUD A |
| Gwint | M3 |
| Materiał | PBT |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 18 V |
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | galvanized |
| Powłoka złącza śrubowego | galvanized |
| Kolor obudowy | czarny |
| Blokada materiału | Stal |
| Material screw connection | Stal |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

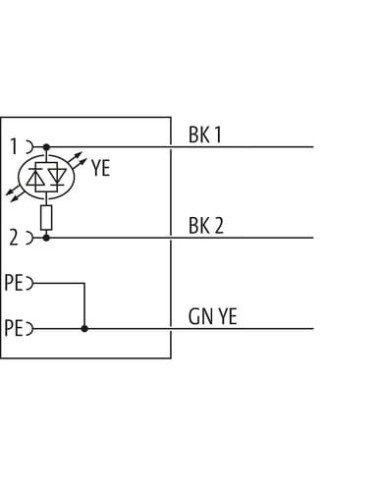

| wire arrangement | czarny 1, czarny 2, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 616 |
| Rodzaj przewodu | 1 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 61,6 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 80 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,8 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 24 |
| Diameter of single wires | 0,2 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 500 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 3 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 70 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
Konektor zaworowy MSUD typ A 18 mm 7000-18001-6160300 – profesjonalne złącze do automatyki przemysłowej
Konektor zaworowy MSUD typ A 18 mm o kodzie produktu 7000-18001-6160300 to wysokiej jakości komponent przeznaczony do niezawodnego podłączania zaworów elektromagnetycznych. Dzięki standardowi MSUD Typ A (rozmiar 18 mm) znajduje zastosowanie w szerokim zakresie aplikacji w przemyśle, gdzie wymagane jest pewne, szczelne i wytrzymałe połączenie elektryczne.
Najważniejsze cechy konektora zaworowego MSUD Typ A
- Wysoka szczelność potwierdzona klasą ochrony IP67 (EN IEC 60529) – odporność na kurz i krótkotrwałe zanurzenie w wodzie
- Uniwersalne zasilanie: 24 V AC/DC ±25%, obsługa napięć od 18 do 30 V
- Dioda LED w kolorze żółtym ułatwiająca diagnozę stanu pracy urządzenia
- Długość kabla – 3 metry, możliwość zamówienia innych długości
- Obudowa z tworzywa PBT o dobrej odporności chemicznej i na oleje
- Maksymalny prąd roboczy na styk: 4A
- Gwint montażowy M3 oraz prosta instalacja metodą włożenia i przykręcenia
Budowa i jakość wykonania – niezawodność w wymagających warunkach
Obudowa konektora wykonana jest z tworzywa sztucznego PBT, charakteryzującego się odpornością na działanie agresywnych środków chemicznych oraz olejów, co czyni ten produkt odpowiednim wyborem do zastosowań w przemyśle spożywczym, maszynowym czy motoryzacyjnym. Metalowe elementy łączeniowe oraz śrubowe zostały dodatkowo galwanizowane, co zabezpiecza je przed korozją.
Zastosowania konektora zaworowego MSUD A 18 mm
Złącze zaworowe MSUD Typ A 18 mm jest wykorzystywane wszędzie tam, gdzie wymagane jest szybkie, trwałe i bezpieczne podłączenie elektromagnetycznych zaworów sterujących. Typowe zastosowania obejmują:
- Automatyka przemysłowa
- Zasilanie i sygnalizacja cewek zaworowych w układach pneumatycznych i hydraulicznych
- Maszyny pakujące, transportowe i przetwórcze
- Systemy wodociągowe i instalacje technologiczne
- Stacje uzdatniania wody i oczyszczalnie ścieków
Parametry techniczne przewodu – bezpieczeństwo i wydajność
Kabel o długości 3 m został wykonany z wysokiej jakości PVC (izolacja, płaszcz), jest wolny od szkodliwych substancji takich jak ołów, kadm czy FCKW oraz nie zawiera silikonu. Parametry przewodów zapewniają:
- Obciążalność prądowa do 12 A na żyłę
- Skrętka miedziana, klasa 5, średnica drutu 0,2 mm
- Trzy izolowane żyły (czarny 1, czarny 2, zielono-żółty PE)
- Odporność na UV, płomień i oleje, zgodność z wymaganiami norm DIN i UL
- Możliwość pracy w zakresie temperatur od -25°C do 85°C (złącze) oraz od -30°C do 70°C (kabel w instalacji stałej)
Praktyczne informacje instalacyjne
Podczas montażu należy zabezpieczyć przewód przed nadmiernymi obciążeniami mechanicznymi (zaleca się stosowanie opasek kablowych do odciążenia). Istotne jest również zachowanie dozwolonych promieni gięcia kabla (5x średnica przy instalacji stałej, 10x średnica w ruchu) dla zapewnienia trwałego utrzymania szczelności oraz ochrony klasy IP67.
Konektor zaworowy MSUD typ A – solidność i komfort montażu
Produkt 7000-18001-6160300 to doskonały wybór do podłączania elektrozaworów wszędzie tam, gdzie liczy się niezawodność, uproszczony montaż oraz wysoka odporność na warunki środowiskowe. Standardowy układ pinów oraz wbudowana dioda LED znacznie ułatwiają obsługę i serwisowanie instalacji w trudnych warunkach przemysłowych.
