MSUD
Typ CI (9.4 mm)
24 V AC/DC ±25%
Dioda LED i obwód zabezpieczający
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 3 m |
| Moment obrotowy | 0,4 Nm |
| Gwint | M3 |
Dane techniczne | Dane elektryczne
| Czas opóźnienia opadania maks. | 20 ms |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Szczytowe napięcie wyłączające maks. | 55 V |
| Prąd roboczy na styk maks. | 4 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Znamionowy pik napięciowy | 0,8 kV |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 616 |
| Rodzaj przewodu | 1 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 61,6 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 80 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,8 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 24 |
| Diameter of single wires | 0,2 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 500 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 3 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 70 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
Konektor zaworowy MSUD typ CI 9,4 mm – z kablem 3 m
Konektor zaworowy MSUD typ CI o wymiarach 9,4 mm to wysokiej jakości element przeznaczony do bezpiecznego i niezawodnego podłączania cewki zaworowej w standardzie przemysłowym. Produkt o kodzie 7000-94021-6160300 został wyposażony w kabel o długości 3 m, co zapewnia elastyczność instalacji w różnych aplikacjach automatyki przemysłowej.
Zastosowanie konektora MSUD typ CI w przemyśle
Konektory zaworowe są szeroko stosowane w automatyce przemysłowej do zasilania elektromagnesów, czujników oraz innych elementów wykonawczych. Sprawdzają się w środowiskach, gdzie kluczowa jest odporność na czynniki chemiczne i oleje, a także ochrona przed pyłem i wodą (stopień ochrony IP67).
- Automatyka maszyn
- Systemy pneumatyczne i hydrauliczne
- Technika procesowa
- Linie produkcyjne
- Sterowanie zaworami w rozdzielniach i szafach sterowniczych
Najważniejsze zalety konektora zaworowego MSUD
- Wytrzymałość mechaniczna – obudowa z tworzywa sztucznego odporna na działanie chemikaliów
- Wysoka elastyczność montażu – długość kabla 3 m pozwala na komfortową instalację
- Bezpieczeństwo użytkowania – wbudowana dioda LED informuje o stanie pracy; ochrona przeciwprzepięciowa
- Niezawodność w trudnych warunkach – odporność na olej, UV, płomień oraz czynniki chemiczne

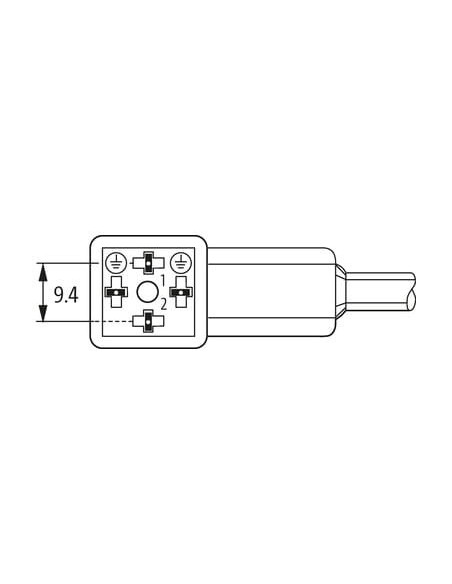

- Standard przemysłowy – złącze typu CI, rozstaw 9,4 mm, możliwość montażu śrubowego (gwint M3)
Budowa i konstrukcja konektora MSUD CI 9,4 mm

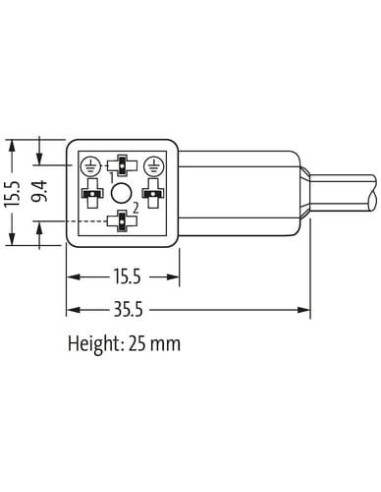

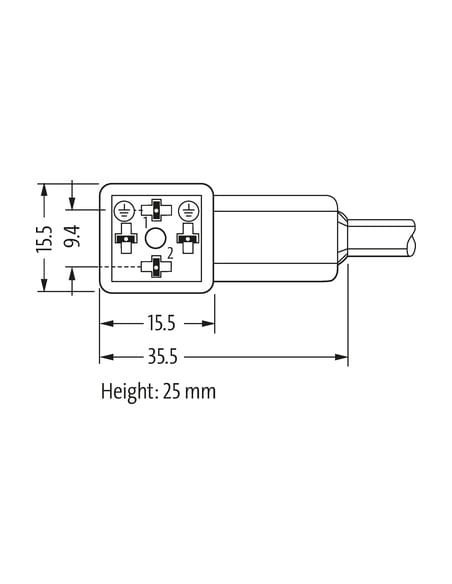

Konektor zaworowy posiada zwartą, prostokątną obudowę o wymiarach 15,5 x 9,4 mm, długości 35,5 mm i wysokości 25 mm. Konstrukcja przewodu opiera się na trzech żyłach (czarny 1, czarny 2, zielono-żółty – PE), skrętka miedziana o przekroju 0,75 mm², płaszcz i izolacja z PVC odporna na promieniowanie UV oraz działanie substancji chemicznych.
Konektor zaprojektowano z myślą o wysokim stopniu bezpieczeństwa – zintegrowany układ LED oraz diody zabezpieczające przed przepięciami. Element przeznaczony jest do napięcia roboczego 24 V AC/DC i działa stabilnie nawet przy dużych wahaniach napięcia (±25%).
Łatwy montaż i odporność na warunki zewnętrzne
- Montaż poprzez wsunięcie i przykręcenie złącza – wygodna i pewna instalacja
- Odporny na temperatury od -25°C do 85°C
- Ciemna, czarna obudowa – estetyka i niewrażliwość na zabrudzenia
- Kabel bezpieczny – wolny od ołowiu, kadmu, FCKW i silikonu
- Spełnia wymagania norm dotyczących odporności na UV, ogień oraz oleje
Typowe zastosowania konektora zaworowego MSUD CI 9,4 mm
Produkt dedykowany jest do podłączania cewek zaworowych oraz rozwiązań, które wymagają dużej niezawodności i odporności na niekorzystne warunki środowiskowe. Stosowany w automatyce przemysłowej, instalacjach maszyn, liniowych systemach transportowych czy rozdzielniach sterujących, pozwala na łatwe serwisowanie oraz szybkie podłączenie lub wymianę elementów wykonawczych.
Konektor zaworowy MSUD typ CI 9,4 mm zapewnia bezpieczeństwo, niezawodność i wieloletnie, bezawaryjne użytkowanie w najbardziej wymagających aplikacjach przemysłowych.
