Xtreme - Outdoor
Inne długości kabli są dostarczane na życzenie.
MSUD
Typ A (18 mm)
Dioda LED i obwód zabezpieczający
12...24 V AC/DC
Dioda/Dioda Z
PE zmostkowany
Stal szlachetna 1.4305 (V4A)
bez koszulek kablowych
| Długość kabla | 5 m |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | posrebrzane |
| Family construction form | MSUD |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67, IP68 |
| Powłoka styku | posrebrzane |
Dane elektryczne | Zasilanie
| Napięcie robocze AC min. | 12 V |
| Napięcie robocze AC maks. | 24 V |
| Napięcie robocze DC min. | 12 V |
| Napięcie robocze DC maks. | 24 V |
| Szczytowe napięcie wyłączające maks. | 55 V |
| Prąd roboczy na styk maks. | 4 A |
| Pobór prądu maks. | 8 mA |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Instalowanie | Podłączanie
| Moment obrotowy | 0,4 Nm |
| Gwint montażowy | M3 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Dodatkowy obwód | Dioda, Z-Diode |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał uszczelka | Silikon |
| Materiał obudowa | PBT |
| Blokada materiału | Stal szlachetna 1.4305 (V4A) |
| Material screw connection | Stal szlachetna 1.4305 (V4A) |
Dane mechaniczne | Dane montażowe
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , niebieski |
General data | Cable
| Identyfikacja przewodu | 754 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 2 wires twisted |
| wire arrangement | , niebieski |
Mechanical data | Cable
| Cable weigth | 40,7 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 2 |
| Outer diameter insulation | 1,7 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

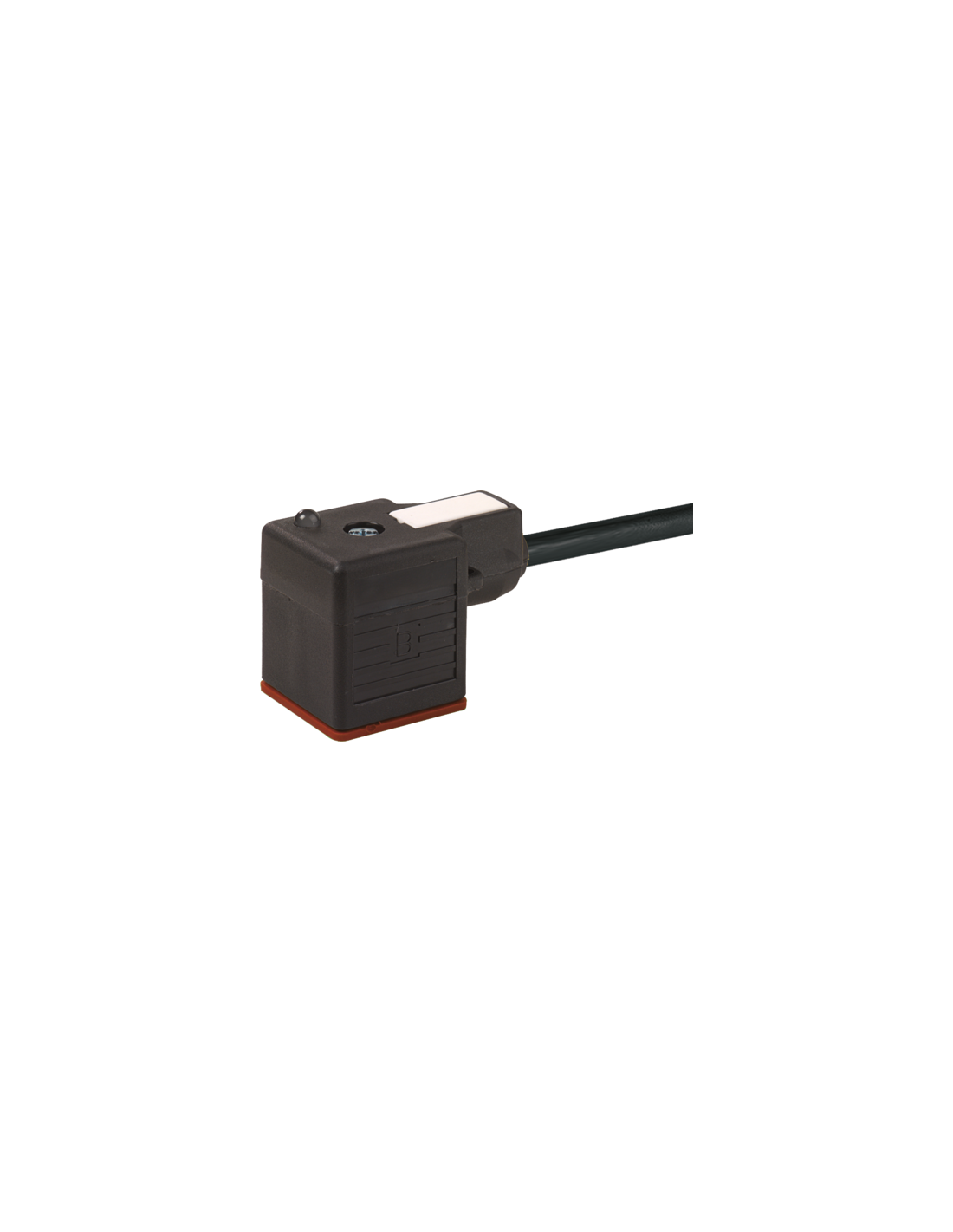

Konektor zaworowy MSUD Xtreme typ A 18 mm do zastosowań przemysłowych i zewnętrznych
Konektor zaworowy MSUD Xtreme typ A 18 mm to wysokiej klasy rozwiązanie umożliwiające niezawodne podłączanie zaworów elektromagnetycznych oraz czujników w trudnych warunkach przemysłowych i na zewnątrz. Produkt wyposażony jest w przewód z powłoką PUR o długości 5 metrów, co zapewnia dużą elastyczność montażu i pewność trwałego połączenia.
Najważniejsze cechy konektora zaworowego MSUD Xtreme
- Wysoki stopień ochrony: IP65, IP66K, IP67, IP68 – idealny do pracy w środowiskach narażonych na wilgoć, pył oraz zmienne warunki atmosferyczne.
- Przygotowany do pracy z napięciem 12-24 V AC/DC oraz maksymalnym natężeniem 4 A.
- Dioda LED (żółta) ułatwiająca diagnostykę oraz sygnalizację stanu połączenia.
- Stal nierdzewna 1.4305 (V4A), stosowana do wykończenia konektora, gwarantuje odporność na korozję.
- Dodatkowy obwód zabezpieczający z diodą i Z-diodą – skuteczna ochrona instalacji przed przepięciami.
- Solidna konstrukcja: obudowa wykonana z wytrzymałego tworzywa PBT oraz silikonowa uszczelka odporna na warunki zewnętrzne.
- Wysoka elastyczność montażu – możliwość zamontowania przez nakrętkę oraz śrubę (M3, moment dokręcający 0,4 Nm).
Typowe zastosowania konektora zaworowego MSUD Xtreme
Konektory zaworowe typu MSUD Xtreme przeznaczone są do montażu w automatyce przemysłowej, systemach sterowania, urządzeniach hydraulicznych i pneumatycznych oraz instalacjach wymagających wysokiego poziomu ochrony przed czynnikami zewnętrznymi. Sprawdzą się w:
- Łączności zaworów elektromagnetycznych przy maszynach produkcyjnych.
- Montażu w rozdzielniach oraz szafach sterowniczych.
- Sektorze motoryzacyjnym, spożywczym, chemicznym i energetycznym.
- Zastosowaniach na zewnątrz budynków, gdzie wymagana jest podwyższona odporność na promieniowanie UV, wilgoć i oleje.
Wytrzymałość i odporność na ekstremalne warunki
Konektor zaworowy MSUD Xtreme typ A 18 mm charakteryzuje się szerokim zakresem temperatur pracy – od -25°C do +85°C dla konektora oraz od -40°C do +90°C dla przewodu (przy pracy ciągłej), dzięki czemu jest doskonałym wyborem zarówno do zastosowań w chłodniach, jak i w urządzeniach narażonych na wysokie temperatury.
Przewód PUR wykazuje odporność na promieniowanie UV, oleje, chemikalia, płomienie oraz intensywną eksploatację (wytrzymałość na cykle zgięcia i skręcania), co zapewnia długą żywotność instalacji nawet w bardzo wymagających warunkach.
Schematy podłączenia i budowy konektora MSUD Xtreme

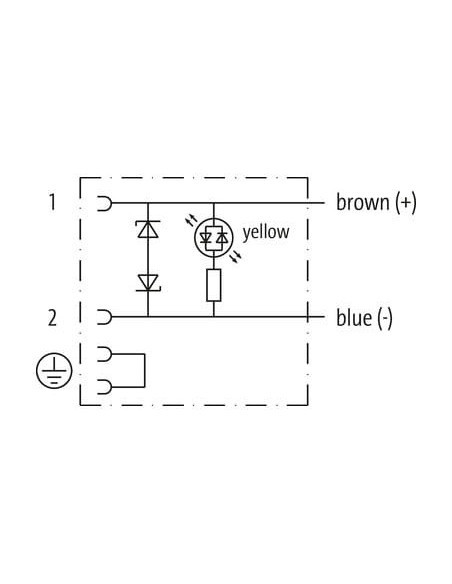

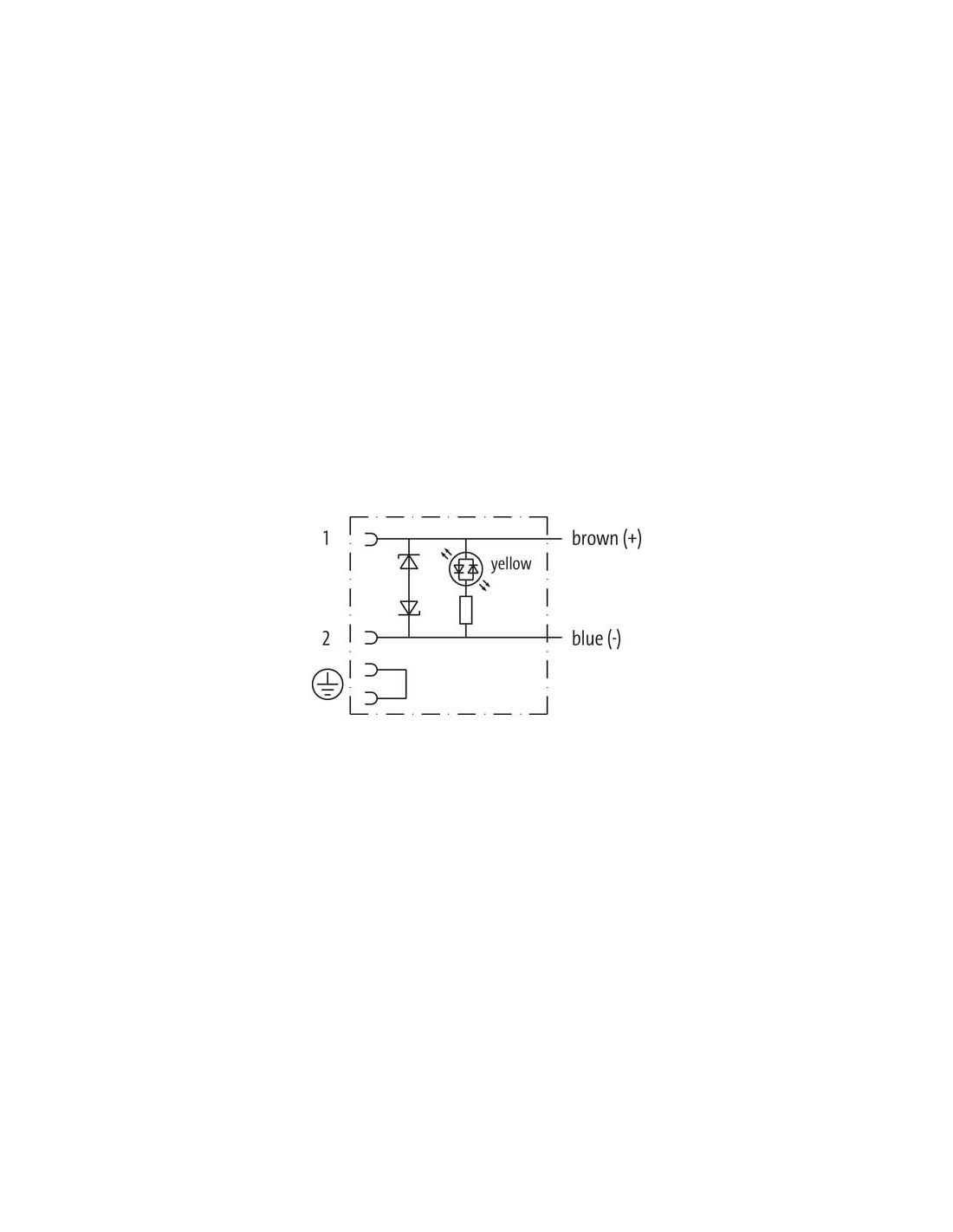

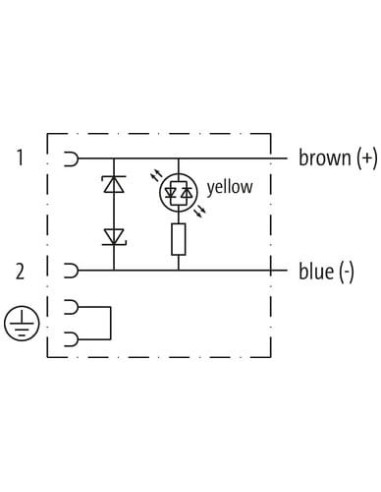

Dołączone schematy i rysunki techniczne ułatwiają prawidłowy montaż oraz integrację konektora z instalacją. Oznaczone zaciski oraz kolory ułatwiają wykonanie połączeń elektrycznych zgodnie z obowiązującymi normami bezpieczeństwa.
Podsumowanie najważniejszych korzyści
- Trwałość i niezawodność w najtrudniejszych warunkach pracy.
- Szerokie możliwości zastosowań w przemyśle i na zewnątrz.
- Szybki i prosty montaż dzięki przemyślanej konstrukcji.
- Wysoki poziom zabezpieczeń elektrycznych oraz sygnalizacja stanu pracy.
Polecamy także inne produkty z kategorii: Z niezakończoną końcówką przewodu »
