MSUD
Typ A (18 mm)
24 V DC ±25%
LED (żółta/zielona)
dla wyłącznika ciśnieniowego
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | MSUD A |
| Gwint | M3 |
| Materiał | PBT |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Norma produktu | DIN EN 175301-803 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
Dane mechaniczne | Dane materiałowe
| Powłoka złącza śrubowego | galvanized |
| Kolor obudowy | czarny |
| Materiał obudowa | Tworzywo sztuczne |
| Material screw connection | Stal |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, czarny 3, czarny 4, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 638 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | czarny 1, czarny 2, czarny 3, czarny 4, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 81,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 1,85 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 8,4 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |
Konektor zaworowy MSUD typ A 18 mm z kablem 5 m – szerokie zastosowanie w automatyce
Konektor zaworowy MSUD typ A 18 mm (kod produktu: 7000-18141-6380500) to niezawodne rozwiązanie przeznaczone do szybkiego i bezpiecznego podłączania cewek elektrozaworów, czujników ciśnienia oraz innych urządzeń automatyki przemysłowej. Produkt charakteryzuje się wysoką odpornością mechaniczną oraz chemiczną, co pozwala na jego efektywne zastosowanie w wymagających warunkach przemysłowych.
Najważniejsze cechy konektora zaworowego MSUD typ A 18 mm
- Wysoki poziom ochrony: IP67 – gwarantuje pełną ochronę przed kurzem oraz krótkotrwałym zanurzeniem w wodzie.
- Obudowa z tworzywa PBT – bardzo dobra odporność na oleje oraz wiele agresywnych chemikaliów.
- Kabel PUR o długości 5 m – elastyczny, odporny na skręcanie, przystosowany do pracy w ruchomych aplikacjach.
- Wskaźniki LED (żółta/zielona) – wizualna informacja o statusie pracy oraz napięciu sterującym.
- Szybki i pewny montaż – montaż śrubowy typu M3, szczelność zapewniona przy prawidłowym dokręceniu.
- Norma DIN EN 175301-803 – kompatybilność z szeroką gamą urządzeń przemysłowych.
- Zakres napięcia pracy DC: 18–30 V – uniwersalne zastosowanie w typowych systemach automatyki.
Przeznaczenie i typowe zastosowania konektora MSUD typ A 18 mm
Konektor MSUD znajduje zastosowanie w szeroko pojętej automatyce przemysłowej, w tym:
- Sterowanie cewkami elektrozaworów
- Podłączanie czujników ciśnienia i przepływu
- Systemy pneumatyczne i hydrauliczne
- Robotyka i linie montażowe
- Maszyny pakujące i produkcyjne
Dzięki spełnieniu rygorystycznych norm oraz wysokiej jakości wykonania, konektor sprawdza się nawet w trudnych warunkach pracy, gdzie konieczna jest odporność na wilgoć, oleje czy agresywne środki chemiczne.
Budowa i schematy podłączenia

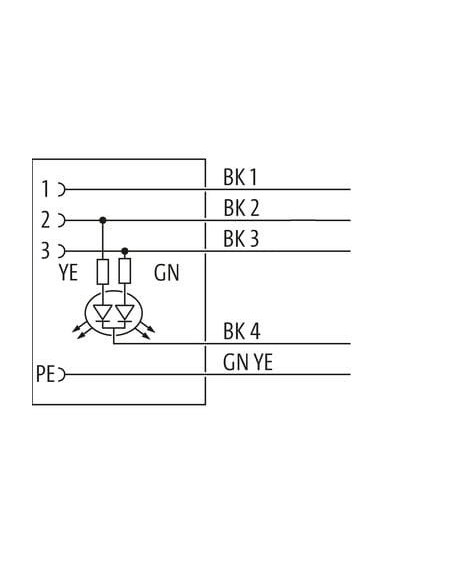

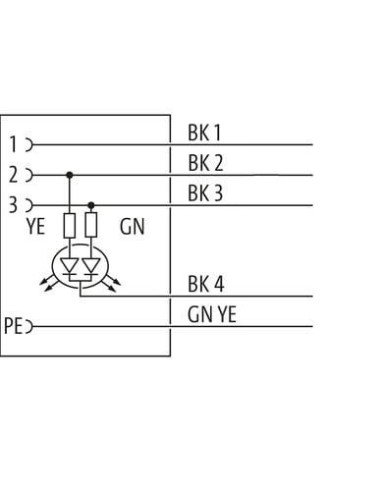

Konektor wyposażony jest w 5-żyłowy przewód (czarny 1-4 oraz zielono-żółty), umożliwiający uniwersalne podłączenie z zastosowaniem wskaźników LED. Przejrzyste oznaczenia i typowa budowa ułatwiają szybki montaż oraz konserwację urządzenia (zgodność z ilustracjami i schematami zamieszczonymi powyżej).
Parametry mechaniczne i wytrzymałość
Wysoka odporność mechaniczna – przewód PUR odporny na zginanie, ścieranie i działanie chemikaliów zapewnia niezawodne działanie nawet przy dużych obciążeniach dynamicznych. Wysoka liczba cykli gięcia oraz dopuszczalna temperatura pracy od -40°C do +90°C znakomicie sprawdzają się w aplikacjach wymagających ruchu i elastyczności.
Istotne zalety i środki bezpieczeństwa
- Wysoka trwałość oraz odporność na czynniki zewnętrzne
- Bezhalogenowe i bezołowiowe wykonanie – bezpieczeństwo użytkowania oraz ekologia
- Łatwa instalacja i serwis dzięki czytelnej konstrukcji i standaryzowanym wymiarom
- Możliwość zamówienia innych długości przewodów – dopasowanie do potrzeb aplikacji
Zaleca się stosowanie odpowiednich środków ochronnych, takich jak opaski kablowe do odciążenia przewodu oraz przestrzeganie zalecanych promieni gięcia w celu zachowania szczelności IP67.
Polecamy także inne produkty z kategorii: Z niezakończoną końcówką przewodu »
