MSUD

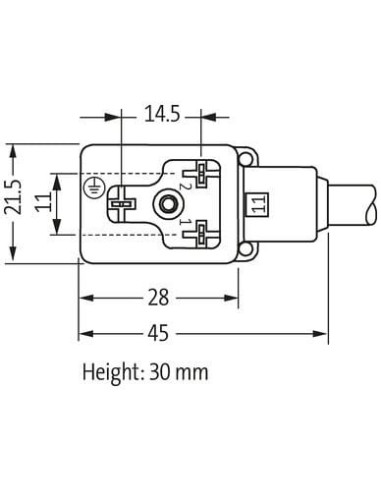

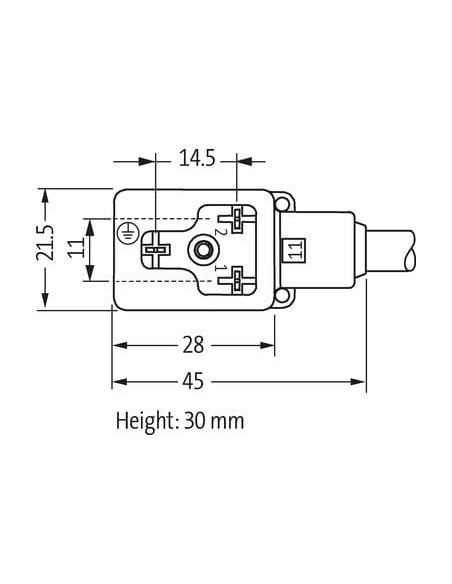

Typ BI (11 mm)
24 V AC ±20% / DC ±25%
Dioda LED i obwód zabezpieczający

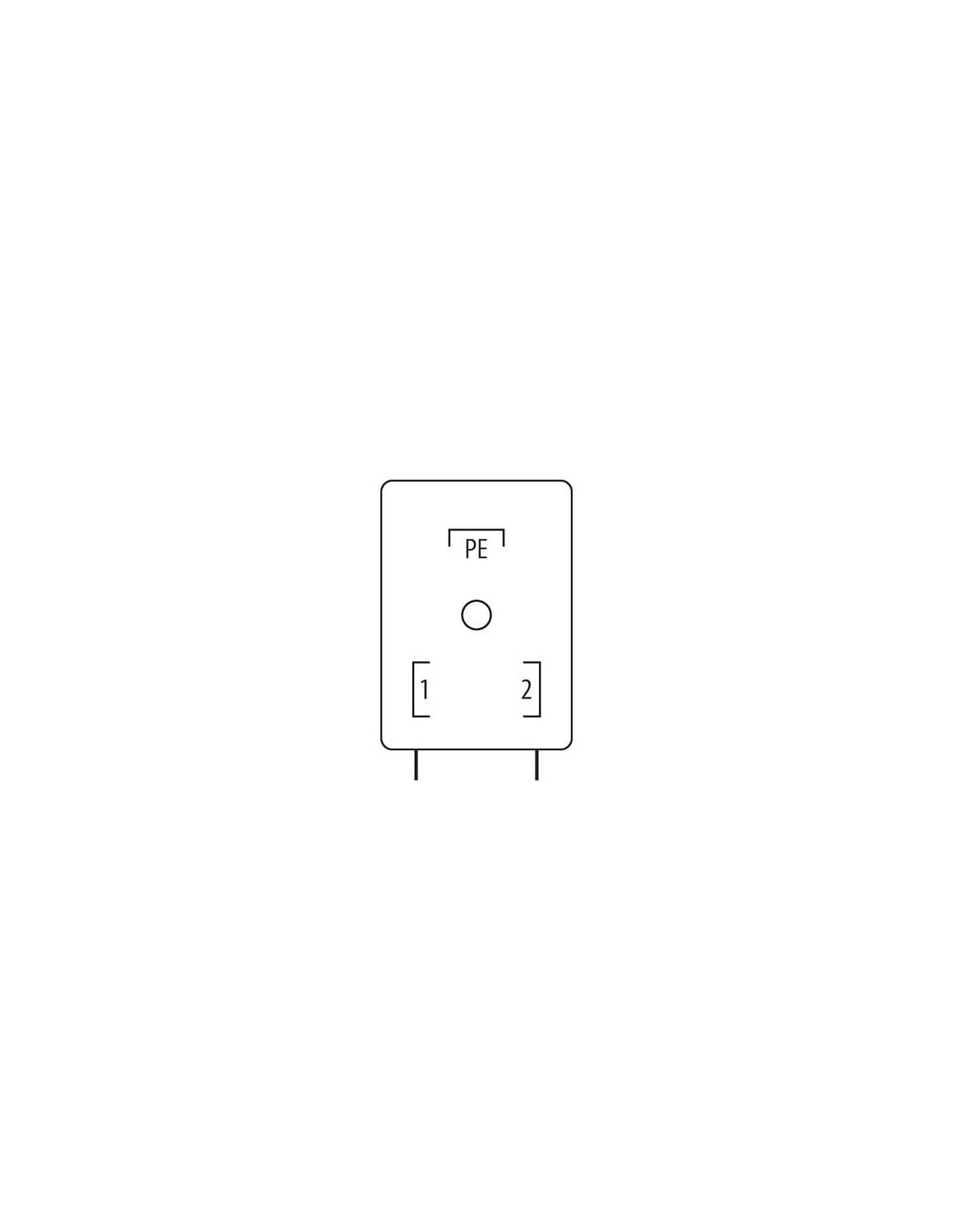

PE względem odejścia kablowego (180°)
Uwaga: Mocowanie styków obracane do 180°!
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | MSUD BI |
| Gwint | M3 |
| Materiał | PBT |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane techniczne | Dane elektryczne
| Czas opóźnienia opadania maks. | 20 ms |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Szczytowe napięcie wyłączające maks. | 55 V |
| Prąd roboczy na styk maks. | 4 A |
| Pobór prądu maks. | 15 mA |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Dodatkowy obwód | Dioda, Z-Diode |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | galvanized |
| Powłoka złącza śrubowego | galvanized |
| Kolor obudowy | czarny |
| Materiał uszczelka | PUR |
| Blokada materiału | Stal |
| Material screw connection | Stal |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 216 |
| Rodzaj przewodu | 1 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | szary |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 63,8 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 80 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,8 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 24 |
| Diameter of single wires | 0,2 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 500 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 3 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 70 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |

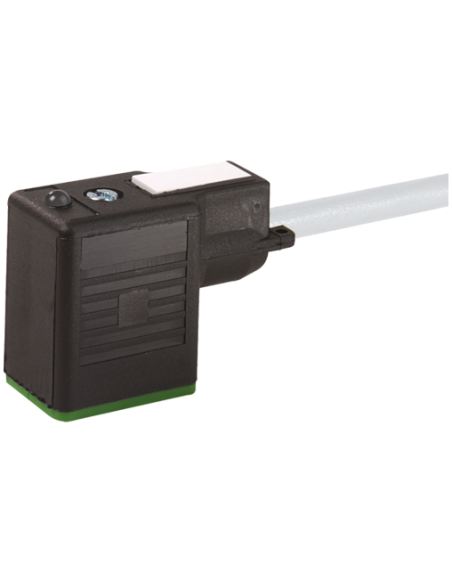

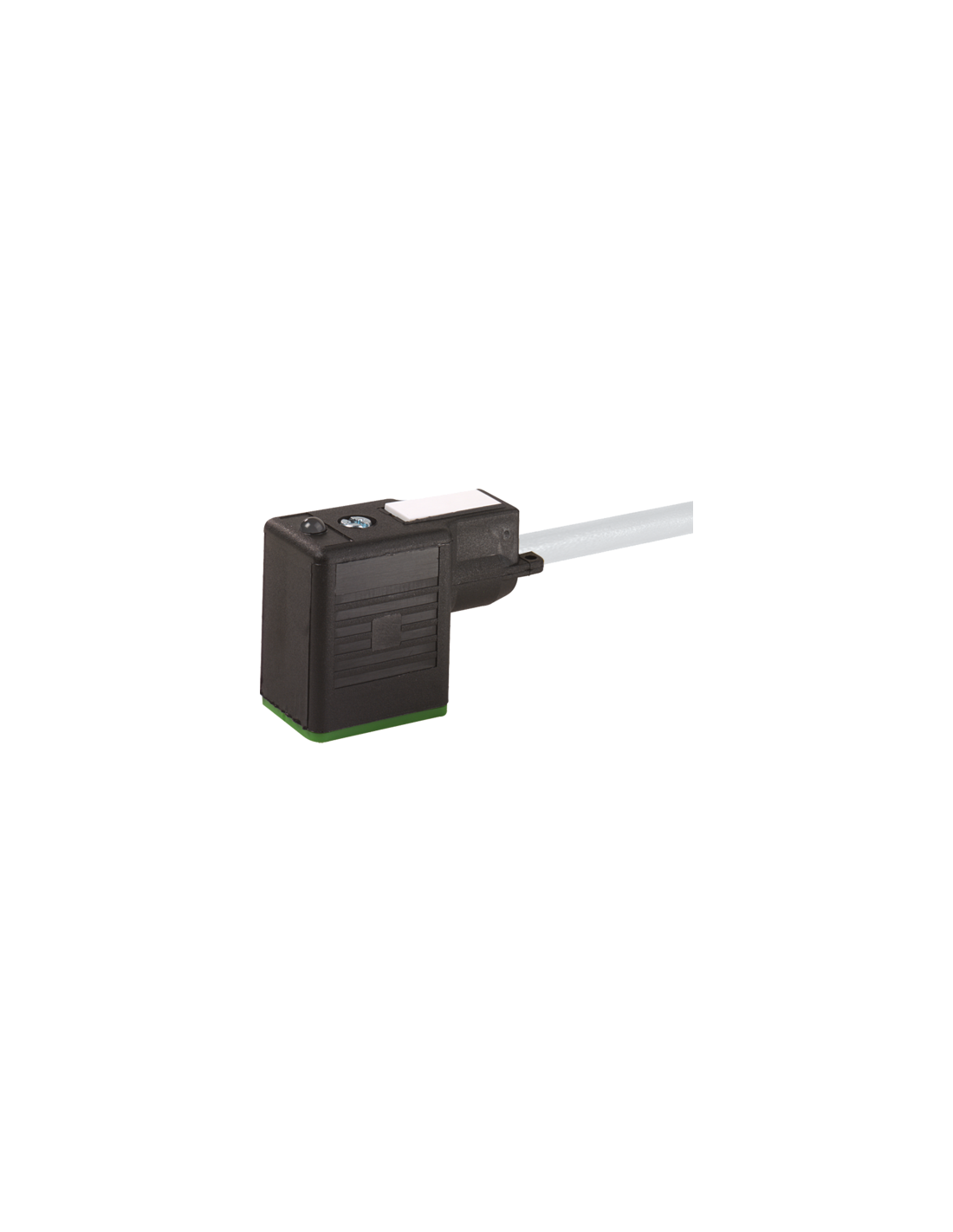

Konektor zaworowy MSUD Typ BI 11 mm – Profesjonalne rozwiązanie dla automatyki
Konektor zaworowy MSUD typ BI 11 mm o kodzie 7000-11081-2160500 przeznaczony jest do wymagających aplikacji przemysłowych, w których niezbędna jest niezawodna i bezpieczna komunikacja elektryczna zaworów elektromagnetycznych z układami sterującymi. Produkt obsługuje kabel o długości 5 metrów, co zapewnia elastyczność podczas instalacji w różnorodnych środowiskach przemysłowych.
Zastosowanie konektora zaworowego MSUD BI 11 mm w przemyśle
Konektory zaworowe typu BI 11 mm doskonale sprawdzają się w instalacjach automatyki, gdzie istotna jest zarówno odporność mechaniczna, jak i wysoka szczelność. Typowe zastosowania obejmują:
- Podłączanie cewek zaworów elektromagnetycznych w systemach pneumatycznych i hydraulicznych
- Instalacje maszyn i linii produkcyjnych wymagających hermetycznych połączeń
- Automatyzacja procesów przemysłowych
- Bezpieczne podłączenia w środowiskach narażonych na działanie olejów, chemikaliów oraz pyłów
Najważniejsze cechy konektora zaworowego MSUD 11 mm
- Konstrukcja: Zwarta, wytrzymała obudowa z wysokiej jakości tworzywa sztucznego PBT o zwiększonej odporności na oleje i środki chemiczne
- Stopień ochrony IP67: Gwarantuje szczelność oraz odporność na pył i krótkotrwałe zanurzenie w wodzie
- Wbudowana dioda LED: Umożliwia szybką diagnostykę stanu pracy (wskaźnik żółty)
- Obwód zabezpieczający z diodą Zener: Chroni podzespoły przed przepięciami
- Łatwy montaż: Możliwość obrotu styków do 180° oraz montaż śrubowy (gwint M3)
- Wytrzymały kabel: Przewód PVC, 3-żyłowy o przekroju 0,75 mm², odporny na zginanie, bez dodatku ołowiu i kadmu
- Zakres temperatur pracy: Od -25°C do 85°C dla konektora oraz od -30°C do 70°C dla kabla
Bezpieczeństwo oraz trwałość połączenia
Konektor zaworowy MSUD BI dysponuje zaawansowanymi rozwiązaniami ochronnymi, takimi jak wbudowana dioda LED do sygnalizacji stanu oraz obwód z diodą Zener zabezpieczający przed przepięciami. Dzięki wysokiemu stopniowi ochrony IP67 i wytrzymałym materiałom, konektor jest chroniony przed działaniem niekorzystnych czynników zewnętrznych. Decydującym czynnikiem o długowieczności produktu jest również precyzyjna konstrukcja elementów metalowych, ocynkowanych dla zwiększonej odporności na korozję.
Specyfikacja techniczna – złącze zaworowe typu BI
- Zasilanie: 24 V AC (19,2–28,8 V), 24 V DC (18–30 V)
- Prąd maksymalny: do 4 A na styk
- Wytrzymałość napięciowa: do 0,8 kV
- Wytrzymałość izolacji kabla: 3 kV (żyła-żyła, żyła-płaszcz)
- Odporność na płomień: zgodnie z UL 1581, IEC 60332-2-2
- Montaż: włożony i przykręcony (gwint M3), obrotowy układ styków do 180°
Możliwości i zalety instalacyjne
Konektor umożliwia podłączenie przewodów w trzech wariantach kolorystycznych (czarny 1, czarny 2, zielono-żółty PE), a fabrycznie przygotowany kabel o długości 5 m zapewnia znaczną swobodę podczas układania trasy kablowej. Dzięki wysokiej elastyczności przewodu oraz odporności na zginanie, połączenie jest trwałe również w instalacjach wymagających ruchomych połączeń.
- Prosty i szybki montaż w prostokątnych gniazdach cewek zaworów
- Wysoka wydajność i niezawodność w warunkach przemysłowych i automatyce budynkowej
- Długa żywotność oraz łatwość serwisowania
Podsumowanie – konektor MSUD Typ BI 11 mm
Konektor zaworowy MSUD typ BI 11 mm 7000-11081-2160500 to gwarancja niezawodnego, szczelnego i bezpiecznego połączenia zaworów elektromagnetycznych w przemyśle i automatyce. Szeroki zakres temperatur pracy, skuteczna ochrona przed czynnikami zewnętrznymi oraz intuicyjny montaż sprawiają, że jest to idealne rozwiązanie do budowy zaawansowanych linii technologicznych oraz wdrożeń przemysłowych wymagających najwyższych standardów jakości.
