MSUD
Typ A (18 mm)
24 V DC ±25%
LED (żółta/zielona)
dla wyłącznika ciśnieniowego
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 10 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | MSUD A |
| Gwint | M3 |
| Materiał | PBT |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Norma produktu | DIN EN 175301-803 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
Dane mechaniczne | Dane materiałowe
| Powłoka złącza śrubowego | galvanized |
| Kolor obudowy | czarny |
| Materiał obudowa | Tworzywo sztuczne |
| Material screw connection | Stal |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

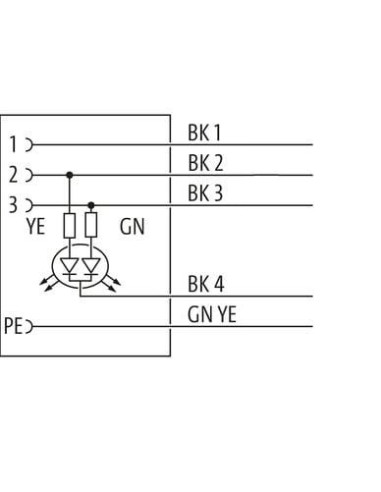

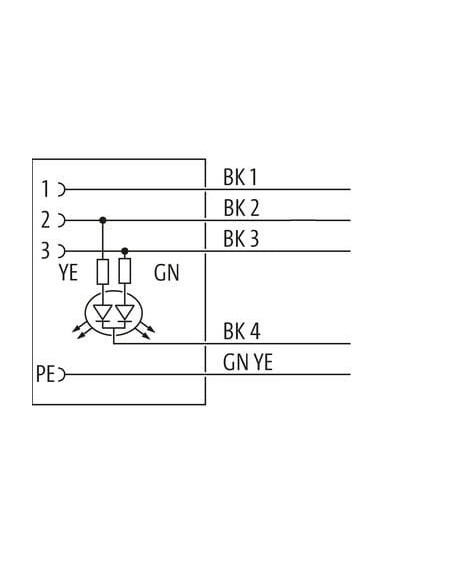

| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte, czarny 4 |
General data | Cable
| Identyfikacja przewodu | 628 |
| Rodzaj przewodu | 2 |
| Funkcja kabla | Sygnał |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Filler twisted |
| Filler | tak |
| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte, czarny 4 |
Mechanical data | Cable
| Cable weigth | 92,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Material wire insulation | PVC |
| Amount wires | 4 |
| Outer diameter insulation | 1,8 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 9 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |
| Promień gięcia (w ruchu) | 15 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
Konektor zaworowy typ A 18 mm 7000-18141-6281000 – Zaworowy wtyk MSUD do automatyki
Konektor zaworowy typ A o wymiarze 18 mm i wysokiej klasie szczelności IP67 to niezawodny komponent stosowany w instalacjach przemysłowych. Model 7000-18141-6281000 został zaprojektowany z myślą o wytrzymałości i bezpieczeństwie pracy w trudnych warunkach środowiskowych. Wyposażony w przewód o długości 10 m, umożliwia wygodne podłączenie nawet w rozbudowanych układach automatyki.
Najważniejsze zalety konektora zaworowego typ A
- Uniwersalność – kompatybilność z zaworami elektromagnetycznymi w standardzie DIN EN 175301-803, typ A (18 mm).
- Sygnalizacja LED – konektor posiada dwukolorową sygnalizację LED (żółta/zielona), co umożliwia szybką diagnostykę stanu pracy.
- Odporność chemiczna i na oleje – obudowa wykonana z wysokiej jakości tworzywa sztucznego PBT zapewnia ochronę przed agresywnymi mediami oraz działaniem chemikaliów.
- Łatwy montaż – szybka i bezpieczna instalacja poprzez wkręcenie złącza na gwincie M3.
- Długa żywotność – wysoka odporność mechaniczna, szeroki zakres temperatur pracy (-25°C do 85°C) oraz trwałość kabli z powłoką PUR i PVC.
- Bezpieczeństwo – wbudowana ochrona przeciwprzepięciowa oraz przystosowanie do pracy przy wysokich obciążeniach prądowych (do 4 A).
Typowe zastosowania zaworowego konektora MSUD
Konektory zaworowe typ A stanowią standardowe wyposażenie sterowników zaworów, czujników ciśnienia oraz innych elementów automatyki przemysłowej w zakładach produkcyjnych, w przemyśle spożywczym, maszynowym, chemicznym oraz wszędzie tam, gdzie wymagane jest szybkie i bezpieczne połączenie z zaworami elektromagnetycznymi. Dzięki wysokiej ochronie IP67 doskonale sprawdzają się także w środowiskach narażonych na wilgoć, kurz i drgania.
Budowa i materiały zastosowane w konektorze typ A 18 mm
Obudowa konektora została wykonana z trwałego i odpornego na czynniki zewnętrzne PBT, a osłona przewodu z elastycznego, chemoodpornego PUR. Wewnątrz znajduje się czterożyłowy przewód z izolacją z PVC, wolną od ołowiu, kadmu, FCKW i silikonu. Konstrukcja konektora zapewnia pewne i trwałe połączenie, jednocześnie minimalizując ryzyko uszkodzeń dzięki zintegrowanej ochronie przed nadmiernym zginaniem i obciążeniami mechanicznymi (zgodnie z instrukcją instalacji).
Bezpieczeństwo i parametry pracy konektora zaworowego
- Napięcie pracy: 24 V DC (zakres 18–30 V DC, prąd do 4 A na styk)
- Odporność na warunki środowiskowe: wilgotność, pył, długotrwała ekspozycja na oleje i środki chemiczne
- Stopień ochrony: IP67 (po prawidłowym zamontowaniu)
- Temperatura pracy: od -25°C do +85°C
Dodatkowo, przewód zapewnia dużą liczbę cykli zgięcia (nawet 2 miliony dla pracy C-track), co jest kluczowe w dynamicznych aplikacjach automatyki. Maksymalna wytrzymałość elektryczna oraz odporność na przebicia gwarantują bezpieczne i długotrwałe użytkowanie.
Podsumowanie – Złącze zaworowe do niezawodnych połączeń przemysłowych
Konektor zaworowy typ A 18 mm 7000-18141-6281000 stanowi solidne rozwiązanie dla połączeń elektrozaworów oraz czujników w wymagających środowiskach przemysłowych. Trwała konstrukcja, łatwość montażu, szeroka kompatybilność oraz wysoka odporność chemiczna i mechaniczna sprawiają, że jest to produkt rekomendowany do instalacji automatyki i systemów sterowania w różnych gałęziach przemysłu.
