MSUD
Typ BI (11 mm)
24 V AC ±20% / DC ±25%
Dioda LED i obwód zabezpieczający
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | MSUD BI |
| Gwint | M3 |
| Materiał | PBT |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane techniczne | Dane elektryczne
| Czas opóźnienia opadania maks. | 20 ms |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Szczytowe napięcie wyłączające maks. | 55 V |
| Prąd roboczy na styk maks. | 4 A |
| Pobór prądu maks. | 15 mA |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Dodatkowy obwód | Dioda, Z-Diode |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | galvanized |
| Powłoka złącza śrubowego | galvanized |
| Kolor obudowy | czarny |
| Materiał uszczelka | PUR |
| Blokada materiału | Stal |
| Material screw connection | Stal |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 626 |
| Rodzaj przewodu | 2 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 55,33 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,8 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |
| Promień gięcia (w ruchu) | 15 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |

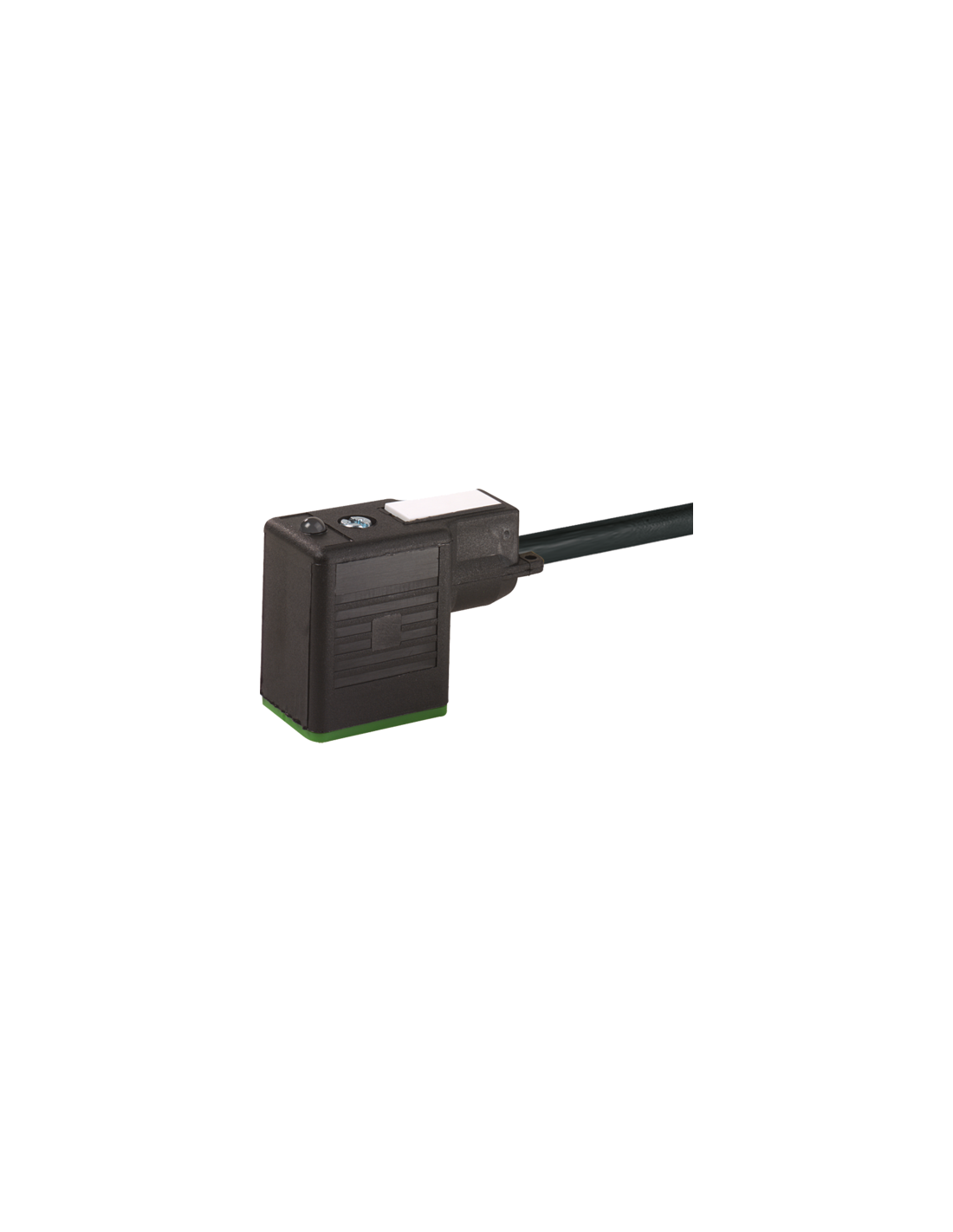

Konektor zaworowy MSUD typ BI 11 mm – bezpieczne i niezawodne połączenie elektrozaworów
Konektor zaworowy MSUD typ BI 11 mm (kod: 7000-11021-6260500) to wysokiej jakości element przeznaczony do połączeń elektrycznych z zaworami przemysłowymi. Dzięki swojej uniwersalności i solidnej budowie jest powszechnie stosowany w automatyce przemysłowej, systemach sterowania oraz w układach pneumatycznych i hydraulicznych.
Najważniejsze cechy konektora zaworowego MSUD typ BI 11 mm
- Kompaktowa konstrukcja – niewielkie wymiary (11 mm szerokości, 30 mm wysokości) pozwalają na zastosowanie w miejscach o ograniczonej przestrzeni.
- Wysoki stopień ochrony IP67 – gwarantuje odporność na wodę i pył, co umożliwia użytkowanie w trudnych warunkach przemysłowych.
- Wbudowana dioda LED – wyraźna sygnalizacja stanu pracy ułatwia szybką diagnostykę układu.
- Obwód zabezpieczający – ochrona układów przed przepięciami dzięki zastosowaniu diody Z.
- Wytrzymały materiał obudowy – wykonany z trwałego i odpornego na chemikalia tworzywa PBT, dodatkowo wzmocniony elementami stalowymi oraz powłoką galwanizowaną.
- Elastyczny i odporny przewód PUR – długość 5 m umożliwia swobodny montaż; przewód charakteryzuje się wysoką odpornością na ścieranie, oleje i chemikalia.
Typowe zastosowania konektora zaworowego MSUD BI 11 mm
Konektor zaworowy MSUD typ BI 11 mm znajduje szerokie zastosowanie w instalacjach przemysłowych, zwłaszcza tam, gdzie wymagane jest niezawodne i bezpieczne podłączenie cewek elektrozaworów oraz innych elementów automatyki. Typowe branże, w których wykorzystywany jest ten produkt, to:
- Automatyka przemysłowa
- Przemysł spożywczy, chemiczny i farmaceutyczny
- Układy pneumatyczne i hydrauliczne
- Linie produkcyjne i systemy pakujące
- Systemy transportowe oraz maszyny specjalistyczne
Duża odporność na warunki środowiskowe pozwala na zainstalowanie konektora zarówno w halach produkcyjnych, jak i w miejscach narażonych na wilgoć, zapylenie czy obecność olejów technicznych.
Kompatybilność i sposób montażu konektora zaworowego
Konektor pasuje do standardowego rozstawu pinów 11 mm, co umożliwia jego montaż w większości elektrozaworów dostępnych na rynku. Złącze wyposażone jest w przewód trzyżyłowy o oznaczeniach BK1, BK2 oraz GN YE (przewód ochronny PE, zielono-żółty). Wbudowany system blokady oraz śruby mocujące M3 zapewniają stabilne przytwierdzenie konektora do zaworu, eliminując ryzyko poluzowania się podczas pracy urządzeń.
Zalety stosowania konektora zaworowego MSUD typ BI 11 mm z przewodem PUR
- Szybki montaż dzięki intuicyjnej konstrukcji i oznaczeniom przewodów.
- Wysoka trwałość i niezawodność nawet w intensywnie eksploatowanych aplikacjach.
- Ochrona urządzeń i użytkowników przed przepięciami i przypadkowymi zwarciami.
- Podwyższony standard bezpieczeństwa potwierdzony certyfikatami (w tym cURus).
- Możliwość stosowania w szerokim zakresie temperatur: od -25°C do +85°C dla konektora i od -30°C do +80°C dla przewodu PUR, co pozwala na pracę w różnych warunkach środowiskowych.
Podsumowanie – funkcjonalność konektora zaworowego MSUD BI 11 mm
Konektor zaworowy MSUD typ BI 11 mm to niezawodne rozwiązanie dla aplikacji wymagających stabilnego i trwałego połączenia elektrycznego z zaworami. Solidna obudowa, praktyczne zabezpieczenia elektryczne oraz wysoki stopień ochrony środowiskowej czynią ten konektor doskonałym wyborem zarówno do standardowych, jak i wymagających zastosowań przemysłowych.
