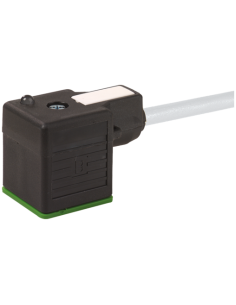

MSUD
Typ A (18 mm)
24 V AC ±20% / DC ±25%
Dioda LED i obwód zabezpieczający
PE zmostkowany
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 3 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | MSUD A |
| Gwint | M3 |
| Materiał | PBT |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane techniczne | Dane elektryczne
| Czas opóźnienia opadania maks. | 20 ms |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Szczytowe napięcie wyłączające maks. | 55 V |
| Prąd roboczy na styk maks. | 4 A |
| Pobór prądu maks. | 15 mA |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Dodatkowy obwód | Dioda, Z-Diode |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | galvanized |
| Powłoka złącza śrubowego | galvanized |
| Kolor obudowy | czarny |
| Materiał uszczelka | PUR |
| Blokada materiału | Stal |
| Material screw connection | Stal |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 616 |
| Rodzaj przewodu | 1 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 61,6 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 80 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,8 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 24 |
| Diameter of single wires | 0,2 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 500 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 3 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 70 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |

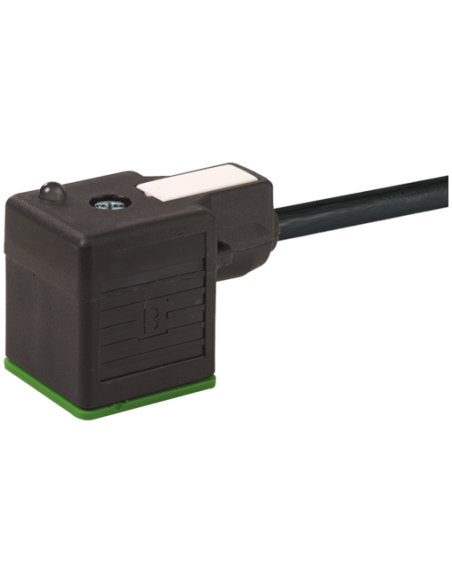

Konektor zaworowy MSUD typ A 18 mm – wszechstronne złącze do wymagających zastosowań automatyki
Konektor zaworowy MSUD typ A 18 mm na kabel wolny o długości 3 m (kod produktu: 7000-18021-6160300) to profesjonalne rozwiązanie stosowane w systemach automatyki przemysłowej, sterowania maszynami oraz w instalacjach, w których wymagane jest niezawodne połączenie elektryczne z szybkim i łatwym montażem.
Charakterystyka i konstrukcja złącza zaworowego MSUD typ A
Złącze MSUD typ A wyróżnia się kompaktową konstrukcją o wymiarach 27 x 27 mm, wysokości 30 mm oraz rozstawie śrub montażowych 18 mm, co czyni je uniwersalnym wyborem do wielu aplikacji przemysłowych. Konektor wyposażony jest w solidną obudowę wykonaną z odpornego chemicznie i na oleje tworzywa (PBT), dzięki czemu sprawdza się w trudnych warunkach przemysłowych.
- Stopień ochrony IP67 – zapewnia pełną pyłoszczelność oraz ochronę przed czasowym zanurzeniem w wodzie.
- Wysoka odporność mechaniczna i termiczna (temperatura pracy od -25 do 85 °C).
- Bezpieczne i szybkie połączenie typu „włożone, przykręcone” z gwintem M3.
- Dioda LED w kolorze żółtym – sygnalizacja stanu pracy.
- Dodatkowy obwód ochronny (dioda, Z-Diode).
Konektor MSUD typ A dedykowany jest do elektromagnesów, cewek zaworów, siłowników pneumatycznych oraz aplikacji, gdzie wymagane jest podłączenie do zasilania 24 V AC/DC (dopasowanie zakresów napięcia i stabilna praca). Dzięki wbudowanej diodzie LED ułatwia diagnostykę oraz serwisowanie instalacji.
Przewód – elastyczność, bezpieczeństwo i trwałość
Konektor połączony jest z przewodem o długości 3 m – lekkim, łatwym w instalacji, przystosowanym do warunków ruchomych i stałych. Przewód składa się z trzech żył (2 czarne, 1 zielono-żółta) o przekroju 0,75 mm², zapewniających maksymalną obciążalność prądową do 12 A (wg DIN VDE 0298-4).
- Powłoka zewnętrzna z PVC oraz izolacja żył PVC – odporność na UV, oleje, benzynę i czynniki chemiczne.
- Twardość powłoki 80 ±5 Shore A – wyjątkowa elastyczność nawet w niskich temperaturach (od -30 °C do +70 °C przy instalacji stałej).
- Przewód wolny od szkodliwych substancji: bezołowiowy, bezkadmowy, bez halogenów, bez silikonu.
- Minimalny promień gięcia: 5 x średnica zewnętrzna (stały), 10 x średnica zewnętrzna (ruchomy).
Przewód o długości 3 m umożliwia elastyczne prowadzenie instalacji także na ruchomych elementach maszyn. Jest przeznaczony zarówno do wnętrz, jak i do aplikacji zewnętrznych, gdzie wymagane jest zachowanie wysokiej klasy szczelności i trwałości izolacji.
Typowe zastosowania konektora zaworowego MSUD typ A
- Zasilanie i sygnalizacja cewek zaworów elektromagnetycznych.
- Podłączanie siłowników i rozdzielaczy pneumatycznych lub hydraulicznych.
- Zastosowania w branży spożywczej, drzewnej, chemicznej, maszynowej i motoryzacyjnej.
- Systemy sterowania i automatyzacji zasilane napięciem 24 V AC lub DC.
- Instalacje wymagające wysokiego stopnia ochrony IP oraz odporności na działanie czynników zewnętrznych.
Konektor zaworowy MSUD typ A 18 mm na kabel wolny stanowi niezawodne i uniwersalne rozwiązanie, które gwarantuje stabilną i bezpieczną pracę urządzeń w wymagających warunkach przemysłowych.
