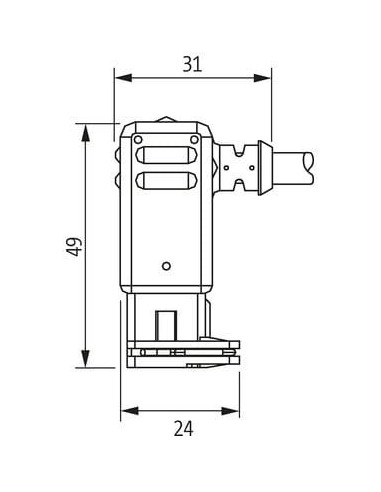

Żeński kątowe
10...24 V AC/30 V DC
LED i VDR
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze AC min. | 10 V |
| Napięcie robocze AC maks. | 24 V |
| Napięcie robocze DC | 30 V |
| Prąd roboczy na styk maks. | 4 A |
| Pobór prądu maks. | 12 mA |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65 |
| Stopień ochrony, warunek dodatkowy | włożone, zablokowane |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał obudowa | Tworzywo sztuczne |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , niebieski |
General data | Cable
| Identyfikacja przewodu | 750 |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 2 wires twisted |
| Stranding factor min. | 75 mm |
| Stranding factor max. | 75 mm |
| wire arrangement | , niebieski |
Mechanical data | Cable
| Cable weigth | 48,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 85 Shore A |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Kolor (płaszcz wewnętrzny) | szary |
| Material wire insulation | PVC |
| Amount wires | 2 |
| Outer diameter insulation | 2 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 92 Shore A |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW |
| Amount strands (wire) | 24 |
| Diameter of single wires | 0,2 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień gięcia (w ruchu) | 15 x Outer diameter |
Złącze Junior Timer z kablem LED+VDR 1,5 m – niezawodne połączenia elektryczne
Złącze Junior Timer z przewodem o długości 1,5 m to rozwiązanie przeznaczone do instalacji wymagających stabilności, wytrzymałości i pewności działania. Produkt wyróżnia się diodą LED sygnalizującą stan pracy (kolor żółty) oraz elementem VDR, który chroni przed przepięciami, co znacząco zwiększa bezpieczeństwo podłączonych urządzeń.
Najważniejsze cechy złącza Junior Timer LED+VDR
- Łatwy montaż dzięki kątowej, zwartej obudowie z tworzywa sztucznego o wysokiej odporności chemicznej i na oleje.
- Sygnalizacja optyczna – wbudowana żółta dioda LED informuje o obecności napięcia, co ułatwia diagnozowanie i szybkie wykrywanie nieprawidłowości.
- Skuteczna ochrona przed przepięciami – element VDR pochłania niebezpieczne skoki napięcia, wydłużając żywotność podłączonych urządzeń.
- Klasa szczelności IP65 – chroni przed pyłem oraz strumieniami wody z dowolnego kierunku, gwarantując niezawodność w trudnych warunkach przemysłowych.
- Kabel odporny na czynniki zewnętrzne – izolacja z PUR oraz PVC zapewnia odporność na działanie promieni UV, olejów, chemikaliów, temperatur oraz ścieranie.
- Maksymalny prąd roboczy do 4 A oraz szeroki zakres napięć roboczych (10…24 V AC/30 V DC).
Zastosowanie produktu w przemyśle i automatyce
Złącze Junior Timer znajduje zastosowanie przede wszystkim w układach automatyki przemysłowej, hydraulice, maszynach budowlanych, systemach sterowania zaworami oraz urządzeniach elektromagnetycznych, gdzie wymagane jest niezawodne połączenie oraz skuteczna sygnalizacja i ochrona.
- Podłączenie cewek zaworów elektromagnetycznych
- Połączenia sterujące w maszynach przemysłowych
- Systemy hydrauliczne i pneumatyczne
- Aplikacje wymagające odporności na wilgoć, oleje, smary i ekstremalne temperatury
Dlaczego warto wybrać złącze Junior Timer LED+VDR?
Wytrzymała konstrukcja z tworzywa sztucznego zapewnia odporność na uszkodzenia mechaniczne i korozję, co jest szczególnie istotne w środowiskach przemysłowych. Bezhalogenowe, bezołowiowe materiały zwiększają bezpieczeństwo użytkowania oraz ochronę środowiska. Złącze dostosowane jest do wysokich standardów bezpieczeństwa oraz norm, dzięki czemu można je stosować nawet w najbardziej wymagających aplikacjach.
Szeroki zakres temperatur pracy (-25°C do +85°C dla złącza, -40°C do +80°C dla kabla) umożliwia użytkowanie w zmiennych warunkach klimatycznych i przemysłowych, bez ryzyka utraty szczelności czy awarii połączenia.
Podsumowanie – złącze Junior Timer do wymagających aplikacji
Wybór złącza Junior Timer z kablem LED+VDR zapewnia nie tylko niezawodność połączeń, ale także bezpieczeństwo instalacji dzięki aktywnej sygnalizacji i skutecznej ochronie przeciwprzepięciowej. Produkt jest gotowy do pracy w trudnych warunkach przemysłowych i spełnia wymagania nowoczesnych systemów automatyki i sterowania.
