Xtreme - Outdoor
Żeński proste
0...230 V AC/DC
bez komponentów
Stal szlachetna 1.4305 (V4A)
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 230 V |
| Napięcie robocze DC maks. | 230 V |
| Prąd roboczy na styk maks. | 4 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65 |
| Stopień ochrony, warunek dodatkowy | włożone, zablokowane |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał obudowa | Tworzywo sztuczne |
| Blokada materiału | Stal szlachetna 1.4305 (V4A) |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , niebieski |
General data | Cable
| Identyfikacja przewodu | 754 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 2 wires twisted |
| wire arrangement | , niebieski |
Mechanical data | Cable
| Cable weigth | 40,7 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 2 |
| Outer diameter insulation | 1,7 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |
Zawór Junior Timer z przewodem 1,5 m – Złącze kablowe 7072-70001-7540150
Zawór Junior Timer wyposażony w przewód o długości 1,5 m oraz złącze kablowe typu 7072-70001-7540150 to niezawodne rozwiązanie do wymagających aplikacji przemysłowych, automatyki oraz instalacji zewnętrznych. Dzięki solidnej konstrukcji i wysokiej jakości materiałom, ten komponent znajduje szerokie zastosowanie w środowiskach o podwyższonych wymaganiach dotyczących trwałości i bezpieczeństwa elektrycznego.
Kluczowe cechy i zalety zaworu Junior Timer 7072-70001-7540150
- Odporność na warunki zewnętrzne – obudowa wykonana z tworzywa sztucznego o doskonałej odporności chemicznej i na oleje zwiększa żywotność urządzenia w trudnych warunkach.
- Solidna blokada – stal nierdzewna 1.4305 (V4A) zapewnia pewność połączenia oraz trwałość mechaniczną.
- Bezpieczeństwo użytkowania – stopień ochrony IP65 gwarantuje szczelność na kurz i wodę, co jest kluczowe w przemyśle oraz aplikacjach zewnętrznych.
- Szeroki zakres napięć do 230 V AC/DC – możliwość integracji z różnymi instalacjami i urządzeniami automatyki.
- Ognioodporność i odporność UV – przewód spełnia wymagania UL 1581 oraz normy UV według DIN EN ISO 4892-2 A.
Zastosowanie złącza Junior Timer 7072-70001-7540150
Złącze Junior Timer jest szeroko wykorzystywane w sektorze przemysłowym, szczególnie w aplikacjach takich jak:
- Automatyka przemysłowa
- Sterowanie elektrozaworami i siłownikami
- Systemy nawadniania oraz instalacje zewnętrzne
- Maszyny rolnicze, budowlane oraz sprzęt ciężki
- Aplikacje odporne na czynniki atmosferyczne
Budowa i parametry przewodu
Kabel o długości 1,5 m charakteryzuje się wysoką elastycznością oraz odpornością na ścieranie i uszkodzenia mechaniczne. Najważniejsze cechy przewodu to:
- Materiał płaszcza: PUR (poliuretan)
- Izolacja: PP, wolna od halogenów, ołowiu, kadmu, FCKW i silikonu
- Przekrój żyły: 0,75 mm², miedziana skrętka
- Liczba żył: 2 (brązowy/czarny, niebieski/biały – w zależności od typu kabla)
- Odporność na promieniowanie UV oraz chemikalia
- Bardzo duża liczba cykli gięcia – idealny do zastosowań w ruchu
Bezpieczeństwo i niezawodność eksploatacyjna
Złącze Junior Timer zostało zaprojektowane z myślą o maksymalnej ochronie. Szczelność IP65 po właściwej instalacji (włożone, zablokowane) oraz oznaczenia cURus podkreślają wysoką jakość i bezpieczeństwo użytkowania w automatyce oraz środowiskach przemysłowych. Zaleca się stosowanie dodatkowych zabezpieczeń przewodów przed obciążeniami mechanicznymi, np. za pomocą opasek kablowych.

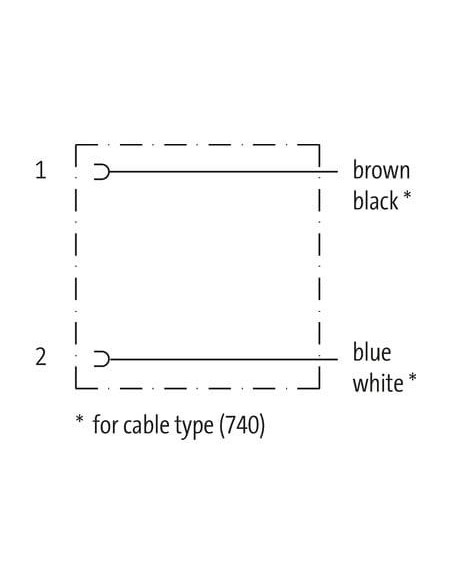

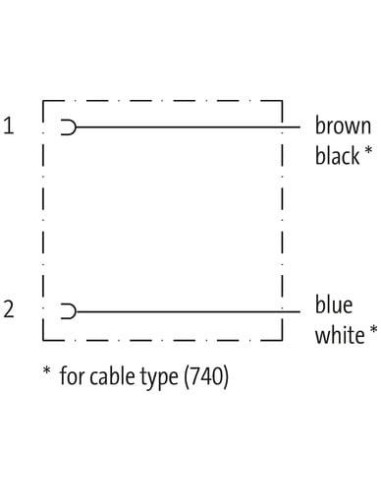

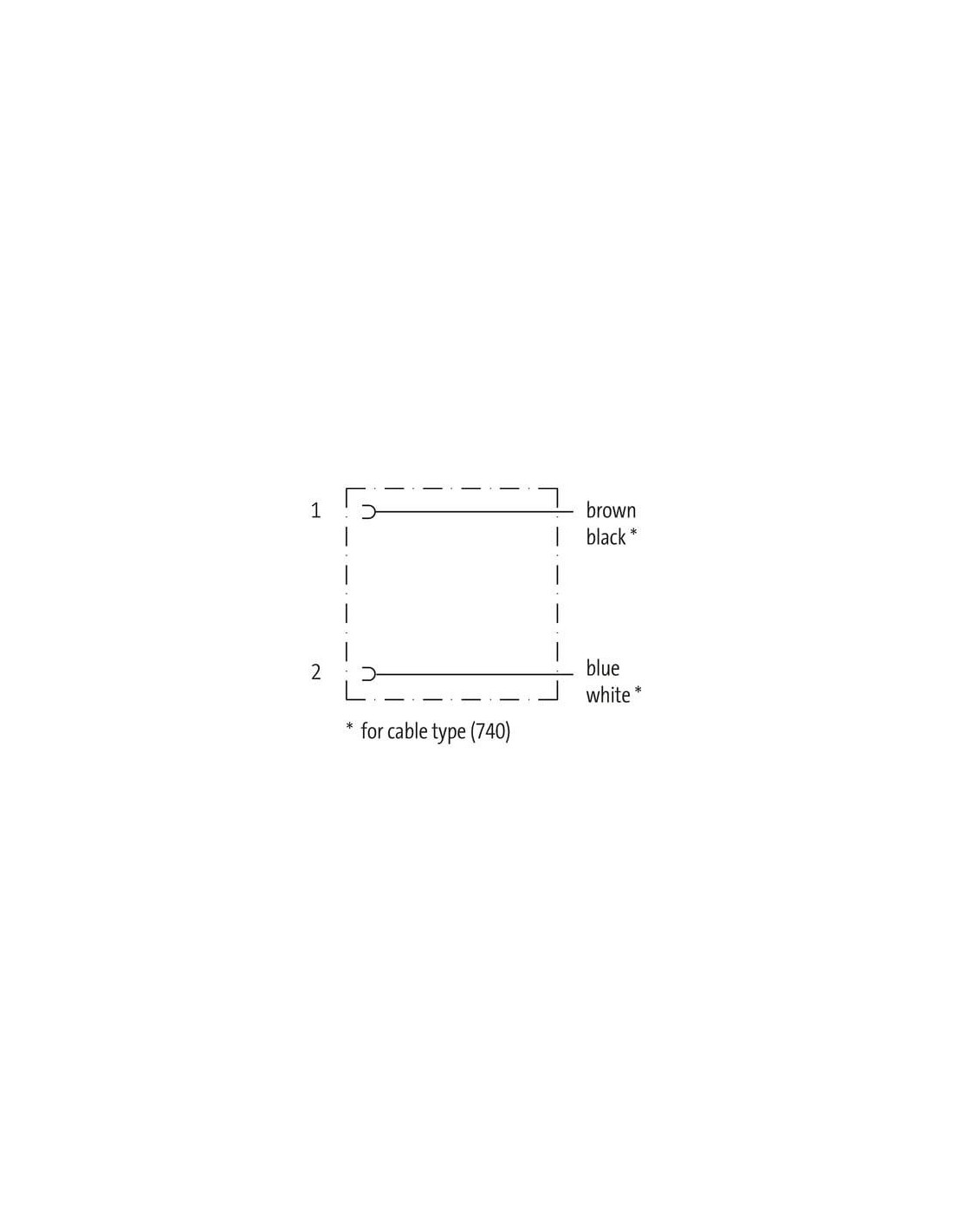

Typowe schematy połączeń i wymiary
Złącze Junior Timer posiada dwa piny, gdzie standardowo wyprowadzenia są zgodne ze schematami:
- Pin 1 – brązowy/czarny
- Pin 2 – niebieski/biały
Wymiary zewnętrzne złącza wynoszą: 60 x 24 mm, co pozwala na łatwy montaż w większości aplikacji przemysłowych oraz w szafach sterowniczych.
Zalety stosowania złącza Junior Timer w automatyce i przemyśle
Stosowanie złącz typu Junior Timer pozwala na szybki, trwały i bezpieczny montaż oraz serwis urządzeń. Modułowa budowa i wysoki stopień ochrony czynią to rozwiązanie idealnym do wszelkich aplikacji wymagających niezawodnych połączeń elektrycznych nawet w trudnych warunkach środowiskowych.
