Żeński proste
10...24 V AC/30 V DC
LED i VDR
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze AC min. | 10 V |
| Napięcie robocze AC maks. | 24 V |
| Napięcie robocze DC | 30 V |
| Prąd roboczy na styk maks. | 4 A |
| Pobór prądu maks. | 12 mA |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65 |
| Stopień ochrony, warunek dodatkowy | włożone, zablokowane |
| Znamionowy pik napięciowy | 0,8 kV |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał obudowa | Tworzywo sztuczne |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , niebieski |
General data | Cable
| Identyfikacja przewodu | 750 |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 2 wires twisted |
| Stranding factor min. | 75 mm |
| Stranding factor max. | 75 mm |
| wire arrangement | , niebieski |
Mechanical data | Cable
| Cable weigth | 48,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 85 Shore A |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Kolor (płaszcz wewnętrzny) | szary |
| Material wire insulation | PVC |
| Amount wires | 2 |
| Outer diameter insulation | 2 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 92 Shore A |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW |
| Amount strands (wire) | 24 |
| Diameter of single wires | 0,2 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień gięcia (w ruchu) | 15 x Outer diameter |
Konektor zaworowy Junior Timer 7000-70061-7500500 – niezawodne połączenie w automatyce
Konektor zaworowy Junior Timer przeznaczony do wolnego kanału kablowego to profesjonalny element instalacji elektrycznych, stosowany do szybkiego i bezpiecznego podłączania elektrozaworów w układach automatyki przemysłowej, hydrauliki oraz pneumatyki. Kod produktu: 7000-70061-7500500 umożliwia łatwe identyfikowanie i dobór odpowiedniego wariantu.
Konektor Junior Timer – zastosowanie i zalety
Produkt znajduje szerokie zastosowanie w układach sterowania maszyn produkcyjnych, liniach montażowych, technologii motoryzacyjnej, robotyce oraz w systemach zarządzania mediami. Dzięki solidnej konstrukcji oraz wysokiemu stopniowi ochrony IP65 konektor nadaje się do pracy zarówno w warunkach przemysłowych, jak i wszędzie tam, gdzie wymagana jest niezawodność oraz ochrona przed pyłem i wilgocią.
- Łatwa i szybka instalacja – dzięki prostej konstrukcji oraz ergonomicznemu złączu montaż jest wygodny nawet w trudno dostępnych miejscach.
- Bezpieczna eksploatacja – wskaźnik LED (żółty) informuje o stanie pracy, co umożliwia łatwą diagnostykę i kontrolę podłączenia.
- Wysoka trwałość – obudowa wykonana z chemicznie odpornego tworzywa sztucznego gwarantuje ochronę przed olejami, paliwami oraz wieloma środkami chemicznymi stosowanymi w przemyśle.
- Elastyczność zastosowań – kabel o długości 5 m z możliwością zamówienia innych długości dostosowanych do indywidualnych potrzeb aplikacji.
- Trudnopalny płaszcz i przewody bezhalogenowe – bezpieczeństwo potwierdzone zgodnością z normami UL 1581 oraz IEC 60332-2-2.
- Odporność na promieniowanie UV – umożliwia stosowanie również w aplikacjach zewnętrznych.
Budowa i cechy konstrukcyjne konektora zaworowego
Konektor Junior Timer wyróżnia się kompaktowymi wymiarami – obudowa o szerokości 24 mm i długości 60 mm zapewnia oszczędność miejsca w zabudowie. Standardowe złącze prostokątne umożliwia kompatybilność z większością cewek zaworowych dostępnych na rynku.
- Solidny zacisk przewodu minimalizuje ryzyko uszkodzeń mechanicznych oraz wpływu drgań.
- Odporny na zginanie przewód dostosowany do intensywnej eksploatacji ruchomej – promień gięcia już od 15x średnicy zewnętrznej.

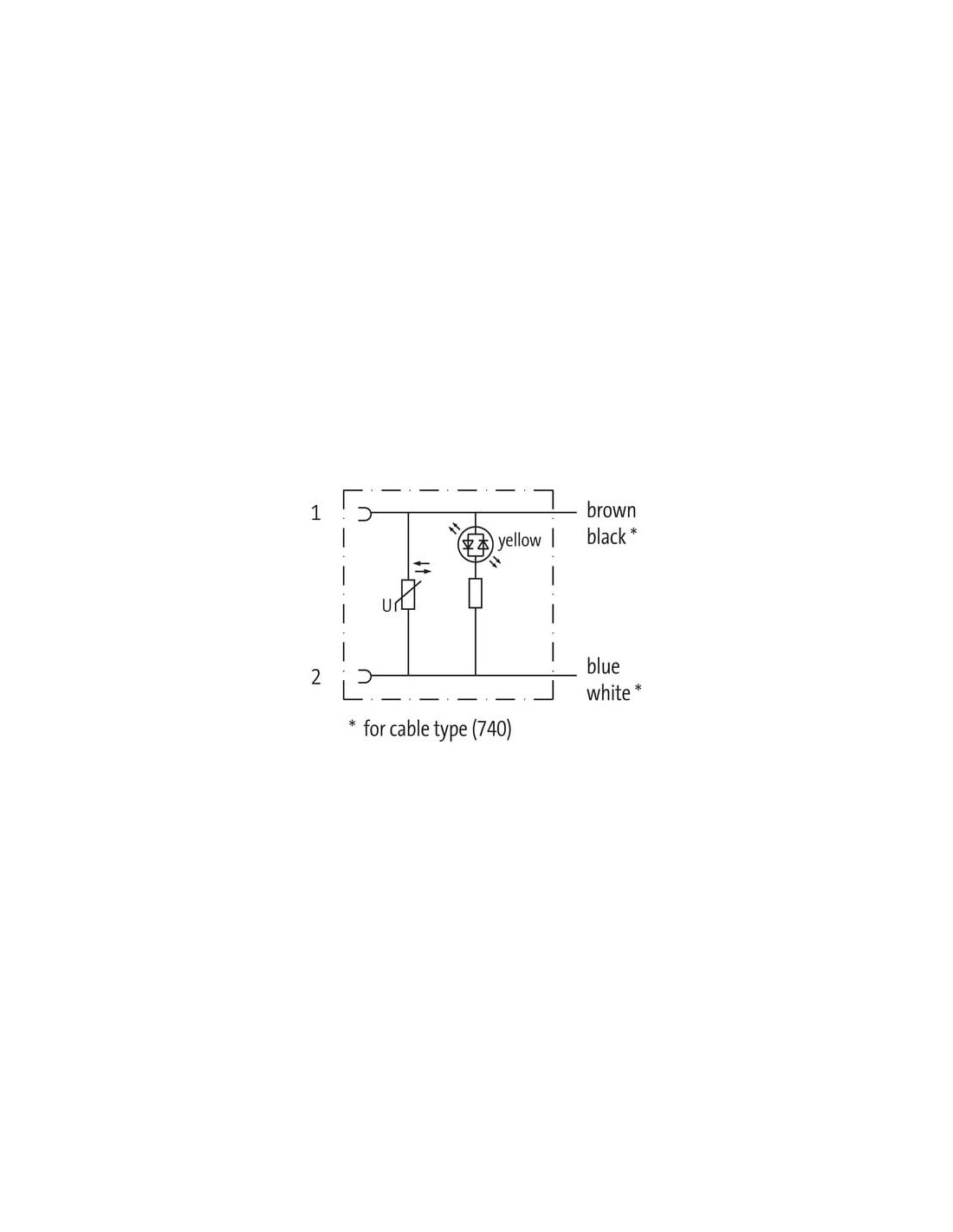

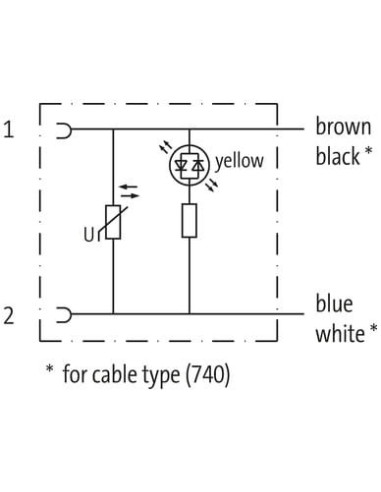

- Dioda LED oraz warystor VDR w obwodzie zwiększają odporność układu na przepięcia oraz umożliwiają natychmiastową sygnalizację stanu pracy urządzenia.
Przewód PUR/PVC – bezpieczeństwo i parametry elektryczne
Przewód w czarnej izolacji z miedzi (0,75 mm²) oferuje wysoką przewodność i elastyczność użytkowania. Płaszcz zewnętrzny PUR oraz wewnętrzny PVC to połączenie wysokiej odporności chemicznej z trwałością mechaniczną, co pozwala na użytkowanie zarówno w warunkach statycznych, jak i ruchomych. Izolacja przewodów jest bezołowiowa i wolna od FCKW, zapewniając ekologiczną eksploatację.
Typowe zastosowania konektora Junior Timer
- Podłączanie cewek elektromagnetycznych zaworów w systemach hydraulicznych i pneumatycznych.
- Połączenia w szafach sterowniczych automatyki przemysłowej.
- Stosowanie w maszynach produkcyjnych i robotach przemysłowych.
- Rozwiązania dla branży motoryzacyjnej – układy zarządzania mediami, paliwami, olejami.
- Systemy dozowania, mieszalnie oraz aplikacje procesowe wymagające odporności chemicznej i bezpieczeństwa pracy.
Konektor zaworowy Junior Timer to trwałe, odporne na warunki przemysłowe rozwiązanie, które zapewnia niezawodne działanie układów automatyki oraz ochronę urządzeń elektrycznych i elektronicznych w każdych warunkach.
