MSUD

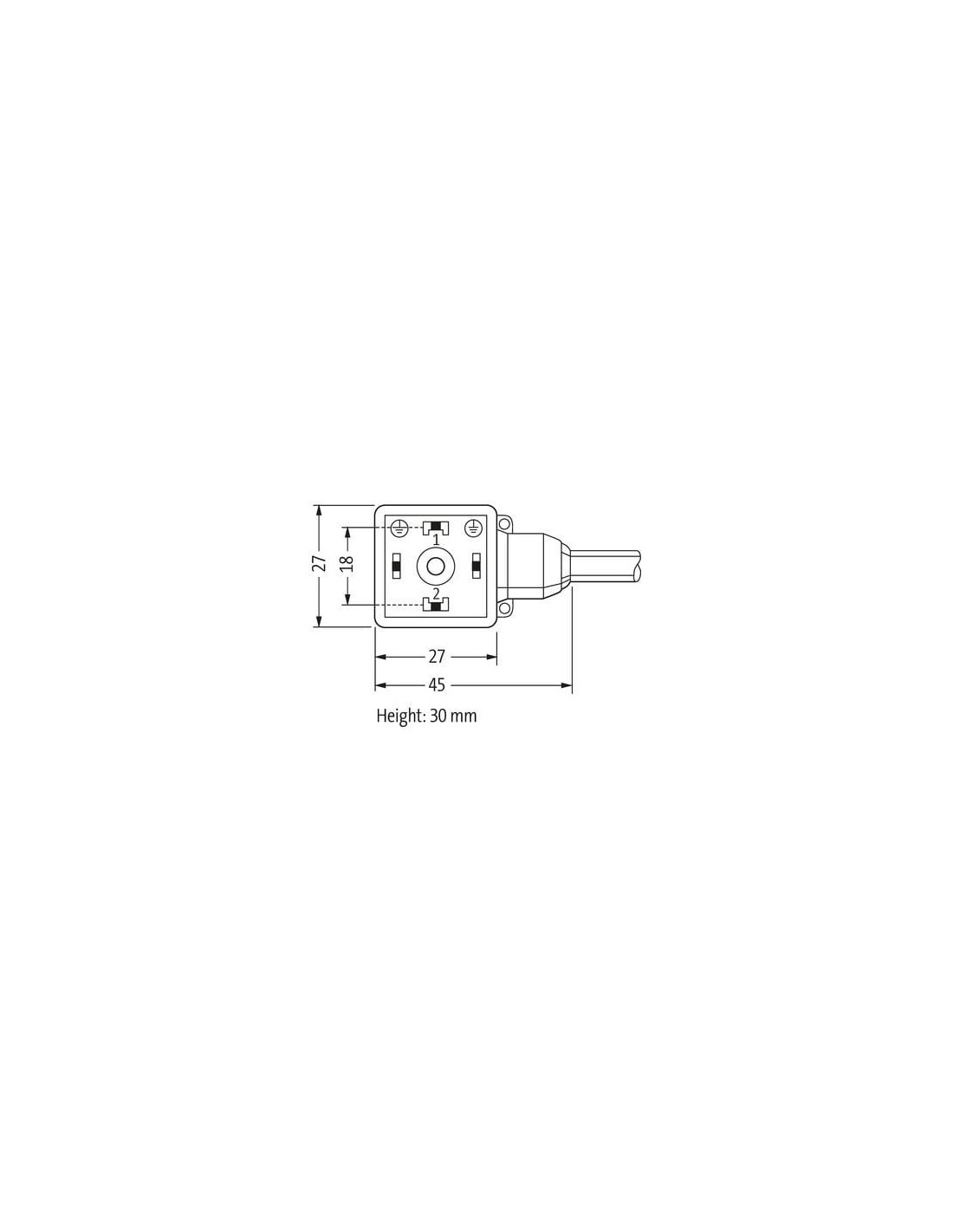

Typ A (18 mm)
24 V AC ±20% / DC ±25%

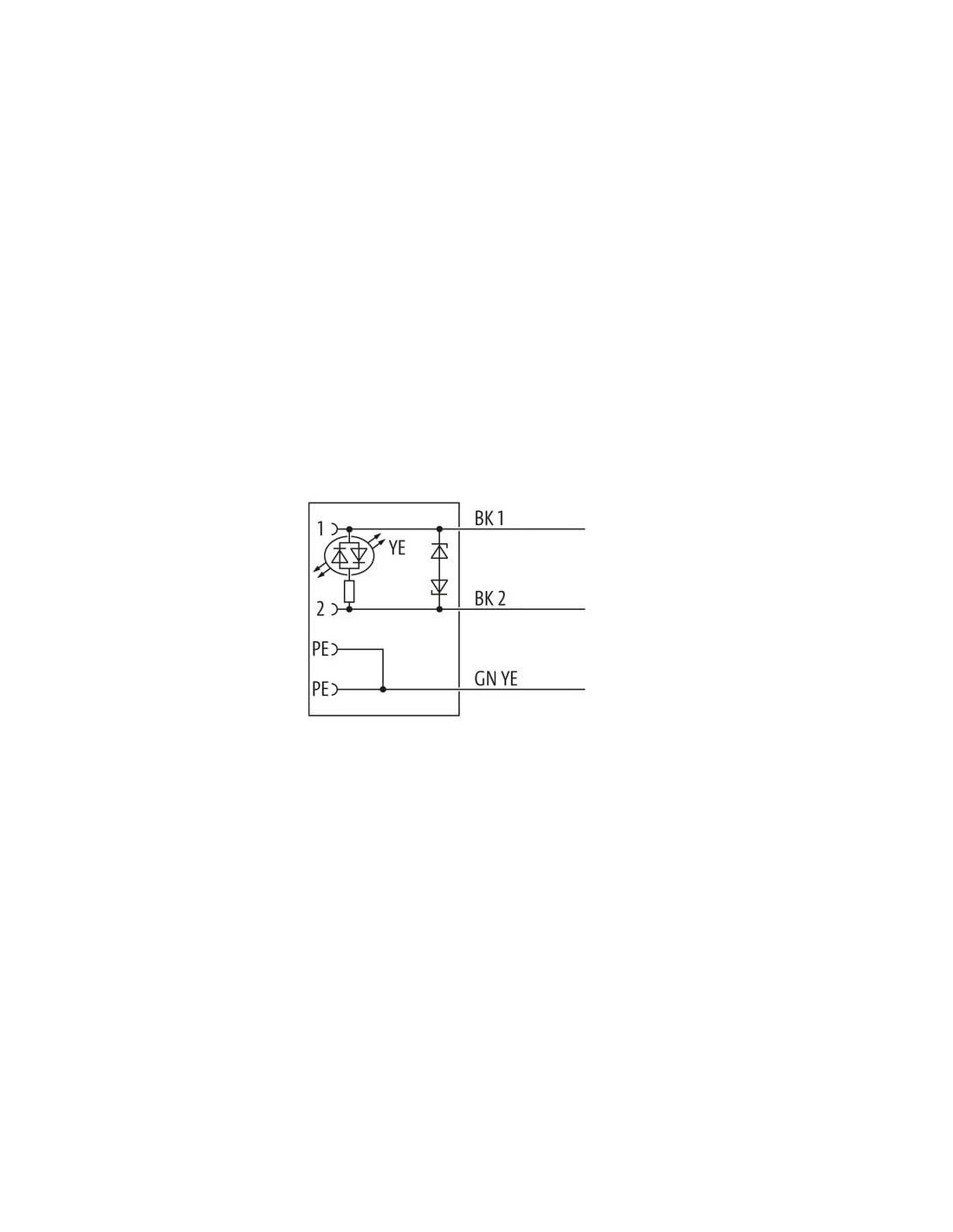

Dioda LED i obwód zabezpieczający

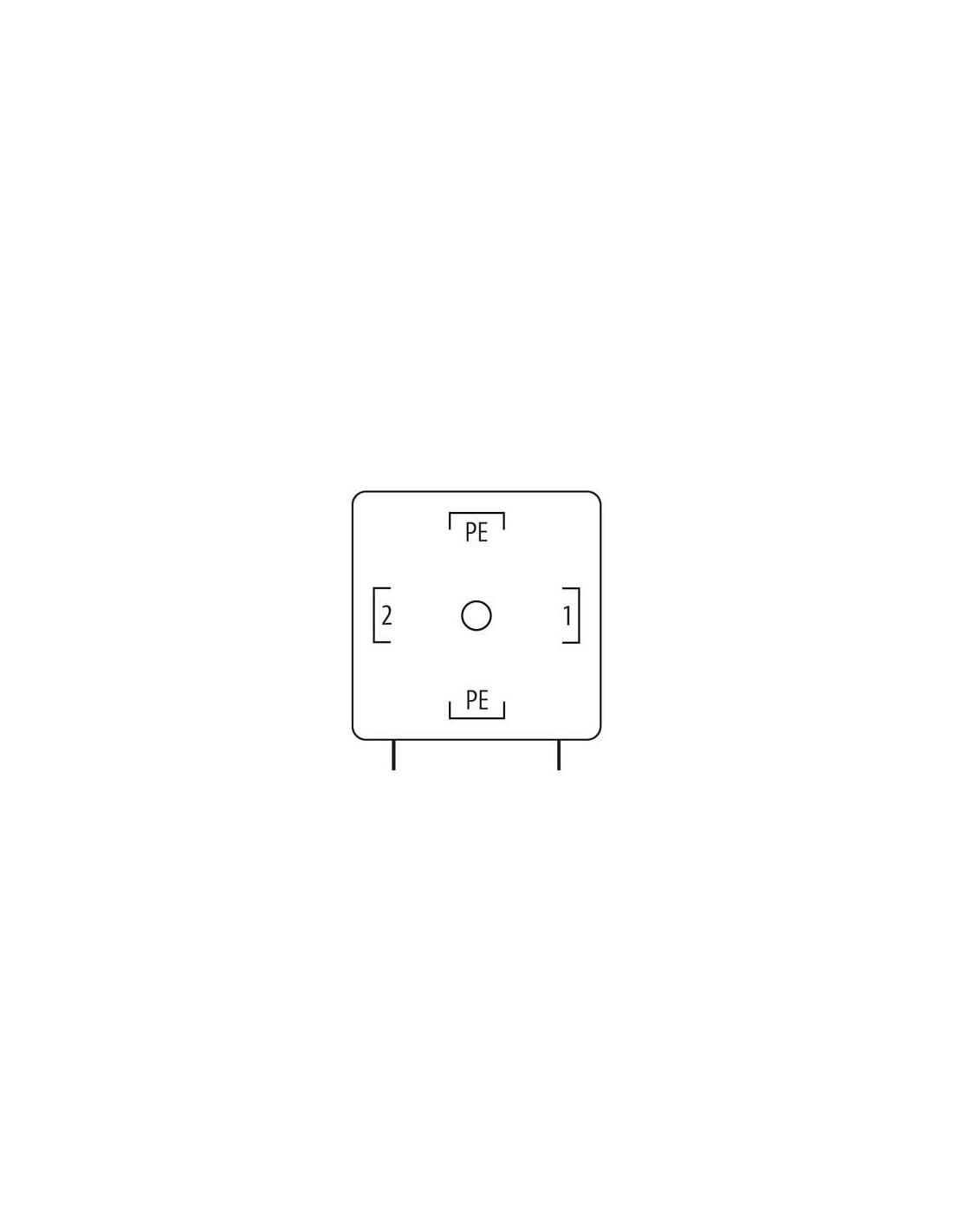

PE zmostkowany
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 1,5 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | MSUD A |
| Gwint | M3 |
| Materiał | PBT |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane techniczne | Dane elektryczne
| Czas opóźnienia opadania maks. | 20 ms |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Szczytowe napięcie wyłączające maks. | 55 V |
| Prąd roboczy na styk maks. | 4 A |
| Pobór prądu maks. | 15 mA |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Dodatkowy obwód | Dioda, Z-Diode |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | galvanized |
| Powłoka złącza śrubowego | galvanized |
| Kolor obudowy | czarny |
| Materiał uszczelka | PUR |
| Blokada materiału | Stal |
| Material screw connection | Stal |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 616 |
| Rodzaj przewodu | 1 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 61,6 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 80 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,8 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 24 |
| Diameter of single wires | 0,2 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 500 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 3 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 70 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |

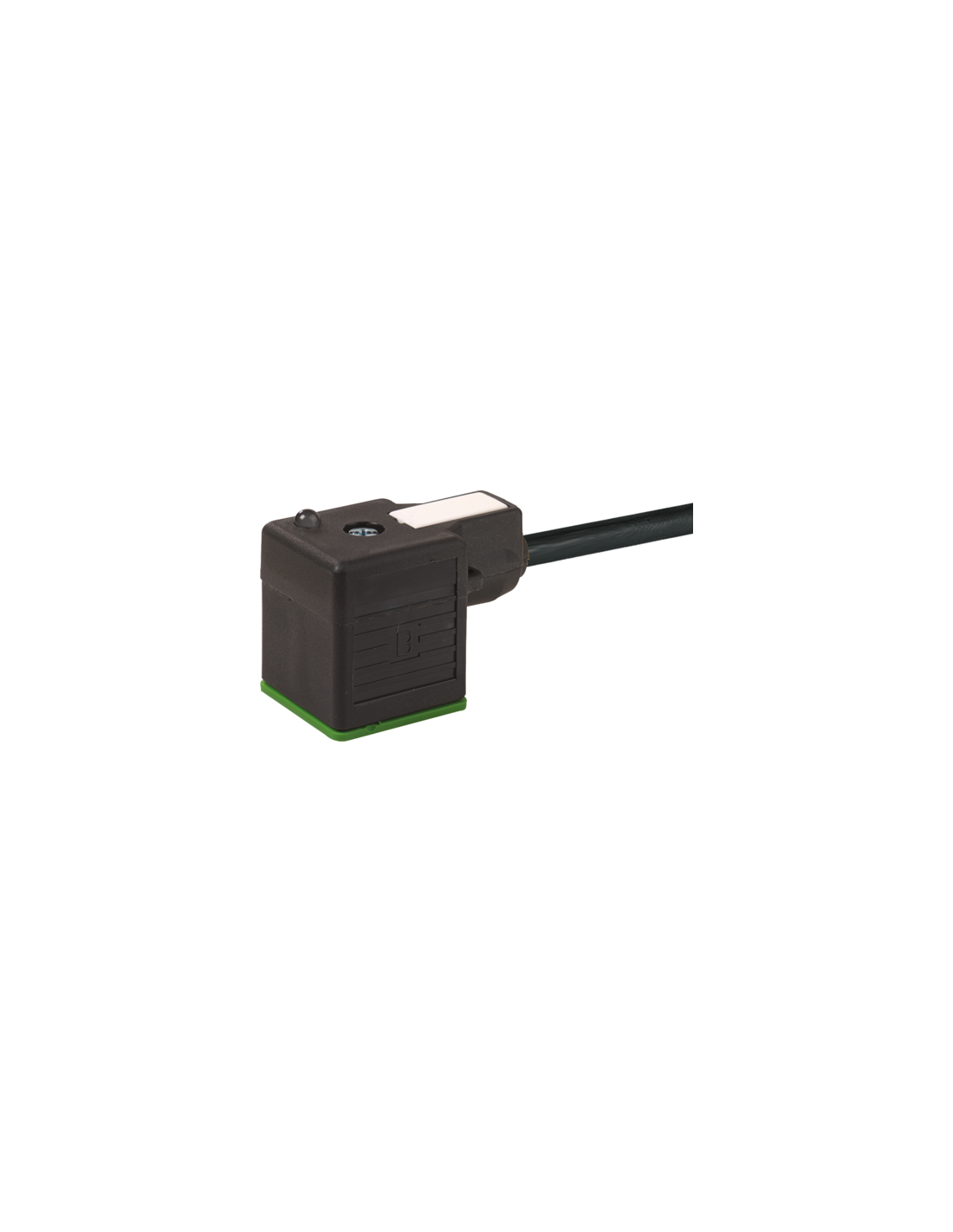

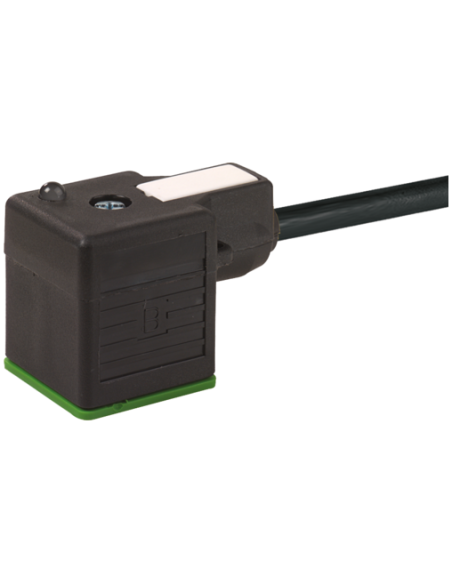

Konektor zaworowy MSUD Typ A 18 mm do zastosowań przemysłowych
Konektor zaworowy MSUD typ A 18 mm (kod produktu: 7000-18021-6160150) to wysokiej jakości złącze przeznaczone do połączeń elektrozaworów w środowiskach przemysłowych. Produkt został wyposażony w diody LED sygnalizujące oraz obwód zabezpieczający, co zapewnia niezawodną eksploatację oraz szybkie diagnozowanie stanu pracy urządzenia. Złącze dostosowane jest do napięcia 24 V AC/DC, posiada zintegrowany przewód o długości 1,5 m i jest kompatybilne zarówno z instalacjami AC, jak i DC, co czyni je uniwersalnym rozwiązaniem w automatyce przemysłowej.
Zastosowania konektora zaworowego MSUD typ A 18 mm
Konektor MSUD typ A dedykowany jest do szerokiej gamy aplikacji, między innymi w:
- Automatyce przemysłowej: podłączanie cewek zaworów do systemów sterowania.
- Maszynach produkcyjnych: niezawodne zasilanie i sygnalizacja na stanowiskach automatyki.
- Systemach pneumatycznych i hydraulicznych: komunikacja i sterowanie elementami wykonawczymi.
- Przemysłowych instalacjach procesowych: monitorowanie i sterowanie przepływem mediów.
Produkt doskonale sprawdza się tam, gdzie kluczowe jest szybkie i bezpieczne łączenie zaworów przy zachowaniu wysokiego poziomu ochrony środowiskowej (stopień IP67).
Zalety konektora zaworowego MSUD typ A 18 mm
- Obudowa z wysokiej jakości tworzywa PBT – odporna na działanie chemikaliów oraz olejów, gwarantuje długotrwałą eksploatację nawet w wymagających warunkach przemysłowych.
- Wysoka szczelność IP67 – zapewnia ochronę przed pyłem i wodą w warunkach przemysłowych.
- Dioda LED sygnalizacyjna – czytelna informacja o stanie urządzenia (kolor żółty).
- Pewne połączenie śrubowe M3 – stabilny montaż oraz prostota instalacji (włożone, przykręcone).
- PE zmostkowany – dodatkowe zabezpieczenie elektryczne.
- Ochrona przeciwzwarciowa z wykorzystaniem diody Zener – podnosi bezpieczeństwo pracy całej aplikacji.
- Kabel 3-żyłowy o przekroju 0,75 mm², skrętka miedziana klasy 5, o wysokiej wytrzymałości mechanicznej.
Specyfikacja techniczna konektora do zaworu MSUD typ A
Konektor MSUD typ A 18 mm charakteryzuje się następującymi właściwościami:
- Kabel o długości 1,5 m – elastyczny, wykonany z trwałego materiału PVC, odporny na promieniowanie UV i różnego rodzaju środki chemiczne.
- Prąd maksymalny: do 4 A; pobór prądu: do 15 mA.
- Zakres temperatury pracy: od -25°C do +85°C (konektor), kabel: -30°C do +70°C.
- Wysoka odporność mechaniczna i chemiczna – umożliwia montaż w miejscach o podwyższonej wilgotności, w obecności pyłów oraz przy ekspozycji na oleje.
- Powłoka elementów złącznych: stal galwanizowana.
Instrukcja montażu i bezpieczeństwo instalacji konektora zaworowego
Podczas instalacji konektora MSUD typ A 18 mm należy:
- Chronić przewód i złącze przed nadmiernymi obciążeniami mechanicznymi (np. stosując opaski kablowe).
- Zachować dopuszczalne promienie gięcia kabli – 5x średnica zewnętrzna (montaż stały), 10x średnica (montaż ruchomy), aby nie naruszyć szczelności i integralności przewodu.
- W przypadku zastosowania w środowisku agresywnym zaleca się sprawdzenie odporności materiałowej na konkretne media.
Podsumowanie – Konektor zaworowy MSUD typ A 18 mm
Konektor zaworowy MSUD typ A 18 mm to niezawodne rozwiązanie dla wymagających aplikacji w przemyśle, gdzie liczy się bezpieczeństwo, odporność na warunki środowiskowe oraz łatwość i pewność montażu. Dzięki wysokiemu stopniowi szczelności, wbudowanej diodzie LED oraz solidnej konstrukcji, złącze to efektywnie wspiera działanie nowoczesnych maszyn i instalacji automatyki.
