MSUD
Typ BI (11 mm)
24 V AC ±20% / DC ±25%
Dioda LED i obwód zabezpieczający
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | MSUD BI |
| Gwint | M3 |
| Materiał | PBT |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane techniczne | Dane elektryczne
| Czas opóźnienia opadania maks. | 20 ms |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Szczytowe napięcie wyłączające maks. | 55 V |
| Prąd roboczy na styk maks. | 4 A |
| Pobór prądu maks. | 15 mA |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Dodatkowy obwód | Dioda, Z-Diode |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | galvanized |
| Powłoka złącza śrubowego | galvanized |
| Kolor obudowy | czarny |
| Materiał uszczelka | PUR |
| Blokada materiału | Stal |
| Material screw connection | Stal |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 616 |
| Rodzaj przewodu | 1 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 61,6 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 80 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,8 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 24 |
| Diameter of single wires | 0,2 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 500 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 3 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 70 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |

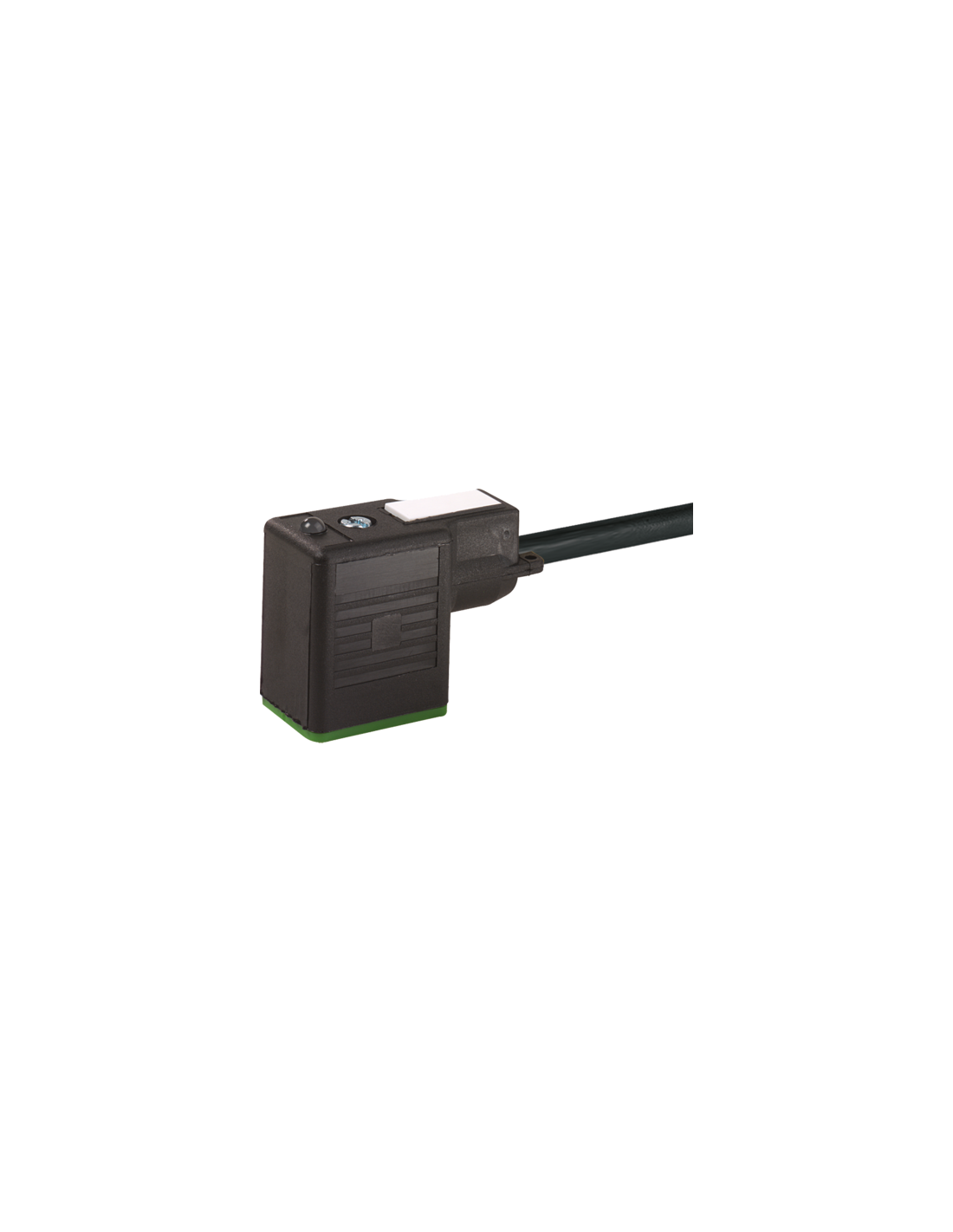

Konektor zaworowy MSUD typ BI 11 mm – profesjonalne rozwiązanie dla automatyki i pneumatyki
Konektor zaworowy MSUD typ BI 11 mm o kodzie 7000-11021-6160500 to wysokiej klasy komponent stosowany w szeroko pojętej automatyce przemysłowej. Dzięki swojej uniwersalności i solidnemu wykonaniu znajduje zastosowanie w podłączaniu cewek elektrozaworów, w układach pneumatycznych, hydraulicznych oraz w maszynach i liniach produkcyjnych wymagających niezawodnych połączeń elektrycznych.
Najważniejsze zalety konektora MSUD BI 11 mm
- Wysoka odporność na warunki środowiskowe – stopień ochrony IP67 zapewnia skuteczną ochronę przed wilgocią, kurzem i pyłami, co umożliwia pracę w trudnych warunkach przemysłowych.
- Obudowa o zwiększonej wytrzymałości – wykonana z PBT, charakteryzuje się bardzo dobrą odpornością chemiczną oraz na działanie olejów.
- Dioda LED sygnalizacyjna – umożliwia szybkie i wygodne określenie stanu pracy zaworu, co jest szczególnie przydatne podczas diagnostyki systemów automatyki.
- Obwód zabezpieczający – dodatkowe zabezpieczenie obwodu (dioda Zener oraz klasyczna dioda prostownicza) chroni układ przed przepięciami, zapewniając dłuższą żywotność urządzenia oraz bezpieczeństwo w instalacji.
- Łatwa instalacja – typ BI (11 mm) pozwala na szybki montaż poprzez wsunięcie i dokręcenie śrubą montażową (gwint M3), co skraca czas instalacji.
Zastosowanie konektora zaworowego 24V MSUD typ BI w przemyśle
Konektor zaworowy 24V AC/DC z przewodem o długości 5 m jest powszechnie stosowany w systemach sterowania zaworami elektromagnetycznymi wykorzystywanymi w:
- automatyce przemysłowej i maszynowej
- systemach pneumatycznych i hydraulicznych
- technice procesowej oraz instalacjach produkcyjnych
- stacjach testowych oraz urządzeniach laboratoryjnych
Wytrzymałość mechaniczna, uniwersalność napięć zasilania (24 V AC/DC) oraz szeroki zakres temperatur roboczych (-25°C do +85°C) sprawiają, że konektor sprawdzi się zarówno w środowisku wewnętrznym, jak i w bardziej wymagających aplikacjach zewnętrznych.
Budowa i kompatybilność z zaworami przemysłowymi
Konektor wtykowy MSUD typ BI wyposażony jest w przewód 3-żyłowy w izolacji PVC, który wykazuje odporność na UV, płomienie, oleje i benzynę zgodnie z wymaganiami norm EN i UL. Standardowe oznaczenia żył oraz klarowne schematy montażu i podłączenia ułatwiają integrację z różnymi typami cewek zaworowych.
Zaciski śrubowe oraz wszechstronny system blokowania umożliwiają pewne i trwałe podłączenie do instalacji przemysłowej. Konektor posiada miejsce na etykietę opisową, co pozwala na łatwą identyfikację w rozbudowanych systemach sterowania.
Normy i bezpieczeństwo użytkowania – konektor zaworowy MSUD typ BI 7000-11021-6160500
Produkt spełnia normy dotyczące odporności na przepięcia, obciążalność prądową oraz wymogi związane z zastosowaniem w środowiskach o podwyższonej wilgotności i zanieczyszczeniu (stopień 3). Zastosowanie izolacji klasy I oraz stalowych elementów z powłoką galwanizowaną gwarantuje długą żywotność i stabilność połączenia elektrycznego.
Podsumowanie – konektor zaworowy MSUD 11 mm do zastosowań przemysłowych
Konektor zaworowy MSUD typ BI 11 mm do kabla to element, który stanowi podstawę niezawodnych podłączeń w każdej instalacji automatyki przemysłowej. Bezpieczna i trwała praca, szeroki zakres zastosowań, odporność na czynniki chemiczne oraz intuicyjny montaż czynią go idealnym rozwiązaniem dla nowoczesnych zakładów produkcyjnych, inżynierii procesowej czy automatyki maszyn.
