Typ A (18 mm)
24 V AC ±20% / DC ±25%
LED
Z-Diode
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 1,5 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | MSUD A |
| Gwint | M3 |
| Materiał | PUR |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Dodatkowy obwód | Z-Diode |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | galvanized |
| Powłoka złącza śrubowego | galvanized |
| Blokada materiału | Stal |
| Material screw connection | Stal |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 626 |
| Rodzaj przewodu | 2 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 55,33 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,8 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |
| Promień gięcia (w ruchu) | 15 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |

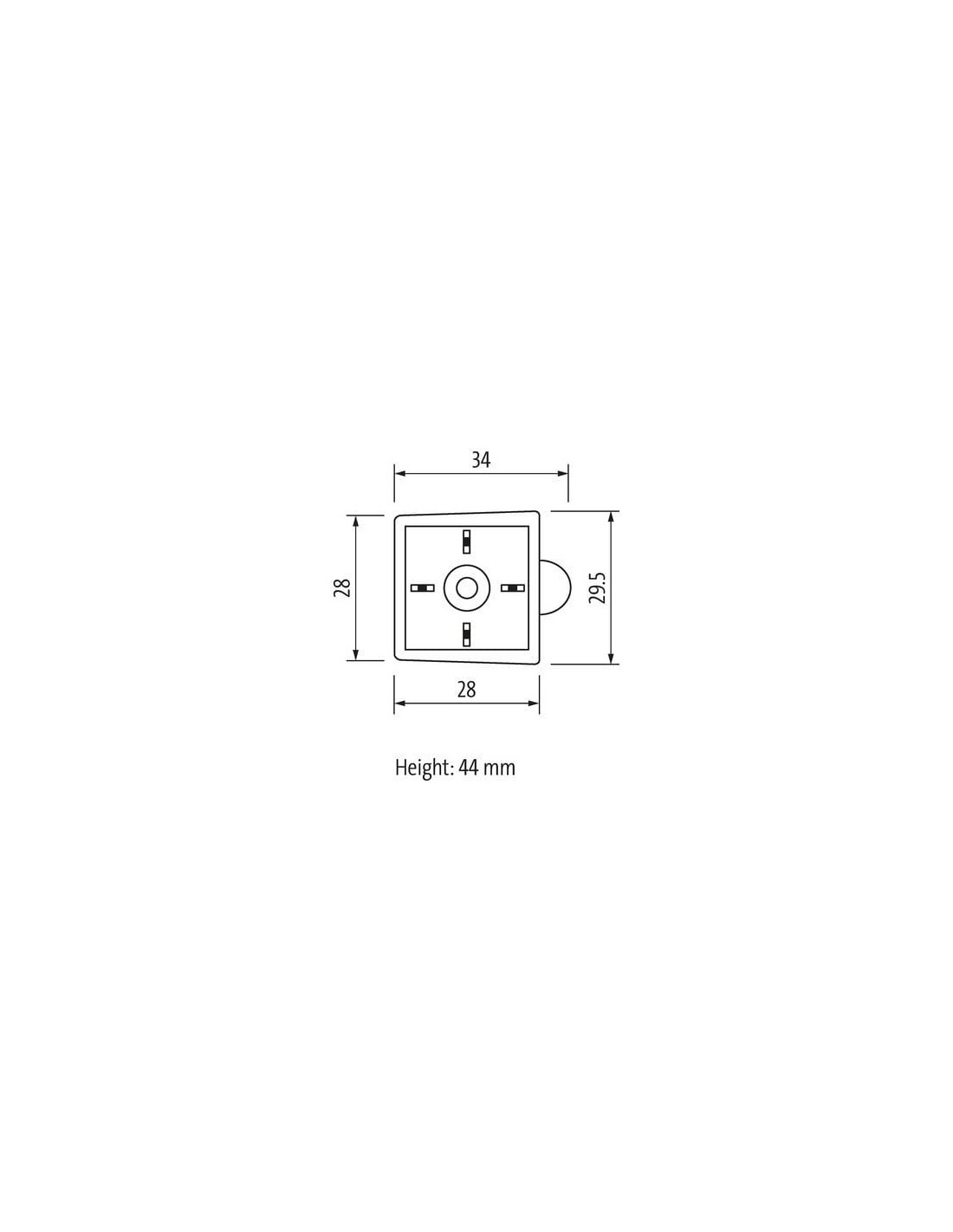

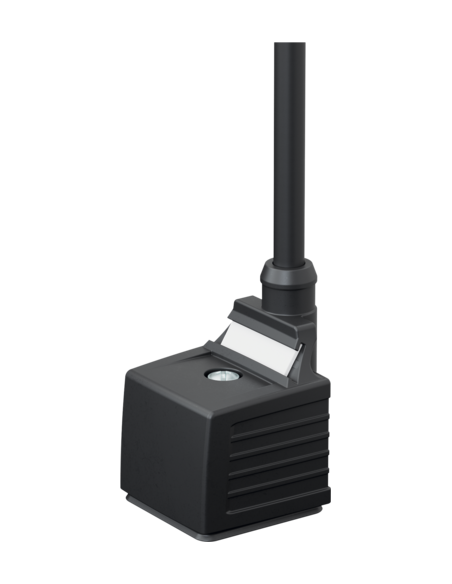

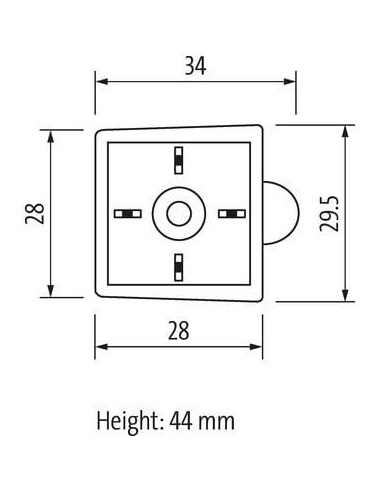

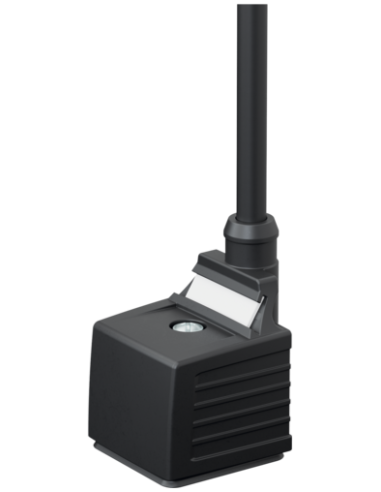

Korek zaworu MSUD 18mm z kablem 1,5 m – profesjonalne rozwiązanie w automatyce przemysłowej
Korek zaworu MSUD 18mm z przewodem o długości 1,5 metra to niezawodny komponent stosowany w systemach automatyki, pneumatyki oraz hydrauliki. Produkt o kodzie 7000-18029-6260150 wyróżnia się solidną konstrukcją oraz wysokim poziomem szczelności, dzięki czemu znajduje szerokie zastosowanie w środowiskach narażonych na wilgoć oraz działanie czynników chemicznych.
Charakterystyka i zalety złącza zaworu MSUD 18mm
- Precyzyjne dopasowanie do standardowych gniazd zaworów – typ MSUD A, o rozstawie 18 mm.
- Wysoka odporność mechaniczna – obudowa wykonana z wysokiej jakości tworzywa sztucznego (PUR), odpornego na uderzenia, ścieranie, działanie olejów oraz środków chemicznych.
- Stopień ochrony IP67 – gwarancja pełnej szczelności oraz ochrony przed kurzem i wodą przy prawidłowym montażu.
- Zintegrowana dioda LED sygnalizująca stan pracy (kolor żółty) – ułatwia diagnostykę i monitorowanie pracy siłowników oraz zaworów.
- Obecność diod Zenera (Z-Diode) zapewnia ochronę obwodów przed przepięciami.
Możliwości zastosowania korka zaworu MSUD 18mm z kablem
Korek zaworu z wyprowadzeniem przewodowym doskonale sprawdza się w:
- Instalacjach przemysłowych, gdzie wymagane jest niezawodne połączenie z cewkami zaworów elektromagnetycznych.
- Automatyce maszyn i linii produkcyjnych – do sygnalizacji oraz sterowania pneumatycznego i hydraulicznego.
- Stacjach uzdatniania wody, systemach filtracji oraz urządzeniach HVAC.
- Strefach narażonych na trudne warunki środowiskowe – wysoka odporność materiałowa zapewnia długą żywotność i bezpieczeństwo pracy.
Wytrzymałość i bezpieczeństwo użytkowania
Konstrukcja korka MSUD 18mm została zaprojektowana z myślą o bezpieczeństwie i niezawodności:
- Przewód trzyżyłowy o przekroju 0,75 mm² i długości 1,5 m umożliwia elastyczną instalację.
- Materiał płaszcza przewodu to PUR/PVC – elastyczny, trwały, odporny na ścieranie oraz warunki przemysłowe.
- Klikowe i śrubowe mocowanie z gwintem M3 zapewnia pewne połączenie.
- Temperatura pracy – szeroki zakres od -25°C do 85°C gwarantuje funkcjonalność w różnorodnych warunkach.

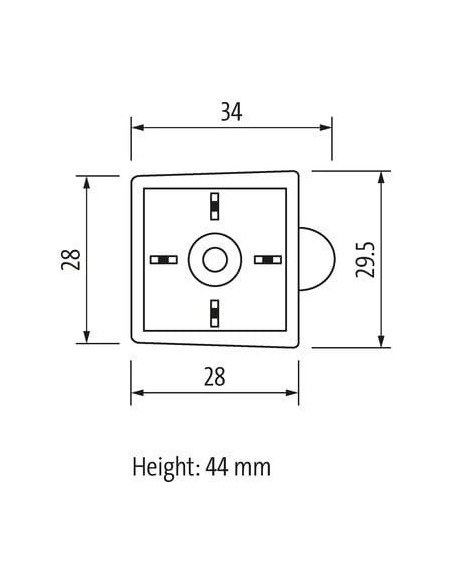

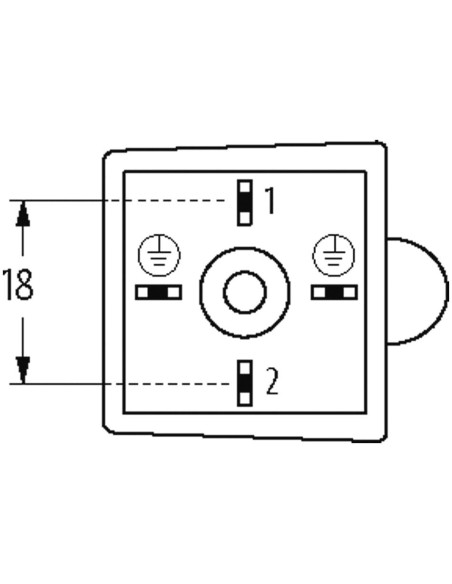

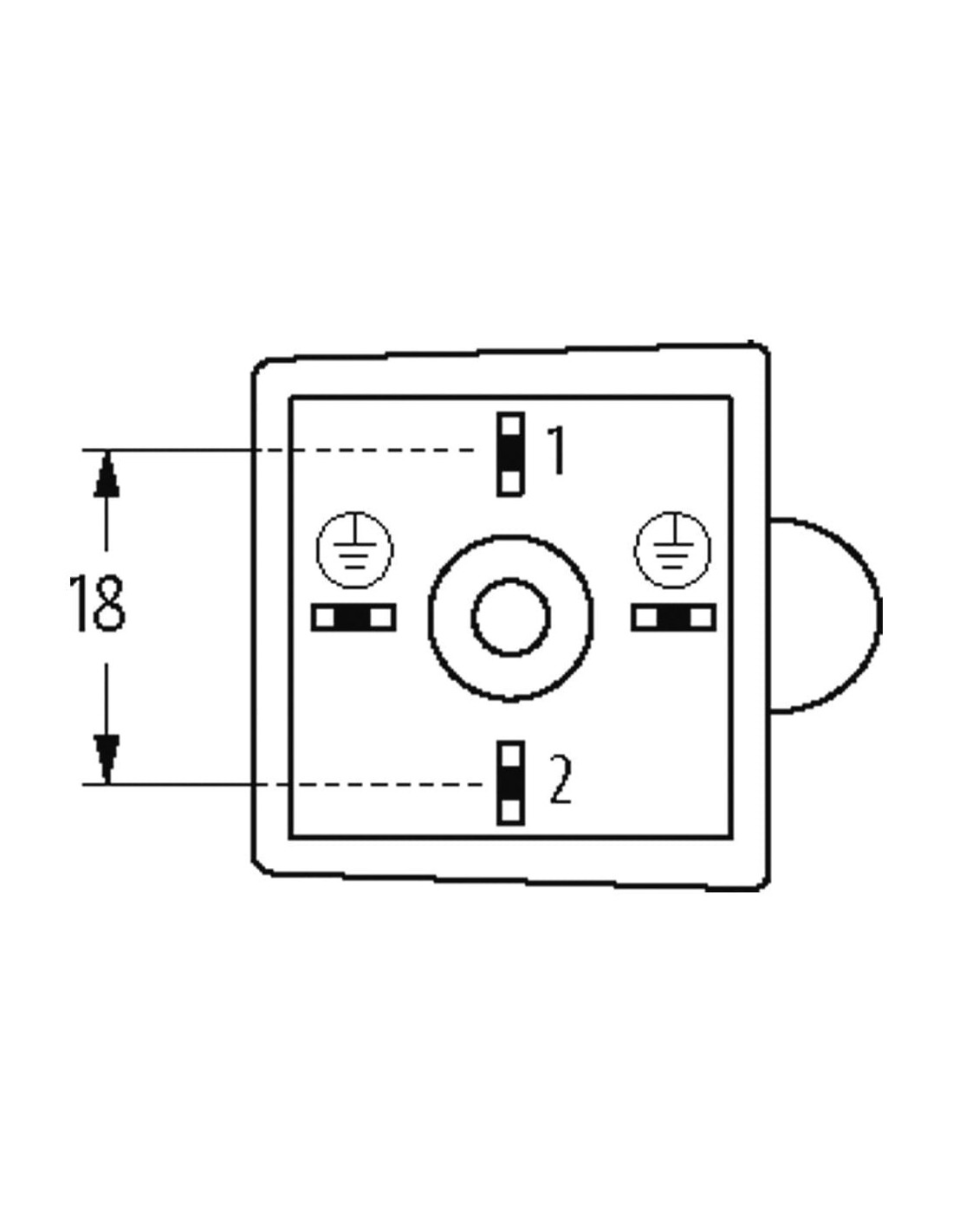

Schematy i montaż – szybka identyfikacja oraz bezproblemowa instalacja
Produkt wyposażony jest w czytelny układ zacisków oraz schemat okablowania, co ułatwia podłączenie i serwisowanie nawet w trudnych warunkach przemysłowych. Może być stosowany zarówno w nowych systemach, jak i przy modernizacji istniejących instalacji.
Typowe zastosowania korka zaworu MSUD 18mm z kablem
- Sterowanie pneumatyczne oraz hydrauliczne w liniach produkcyjnych.
- Układy sterujące maszyn oraz instalacji procesowych.
- Przemysł spożywczy, chemiczny, farmaceutyczny, montażowy i motoryzacyjny.
- Aplikacje, gdzie wymagane jest szybkie podłączenie zaworu oraz sygnalizacja LED.
Korek zaworu MSUD 18mm z kablem to wysokiej klasy komponent przemysłowy, który zapewnia trwałe i bezpieczne połączenia – sprawdzi się wszędzie tam, gdzie liczy się niezawodność montażu i odporność na trudne warunki pracy.
