Xtreme - Outdoor
Inne długości kabli są dostarczane na życzenie.
Męski prosty
12...230 V AC/DC

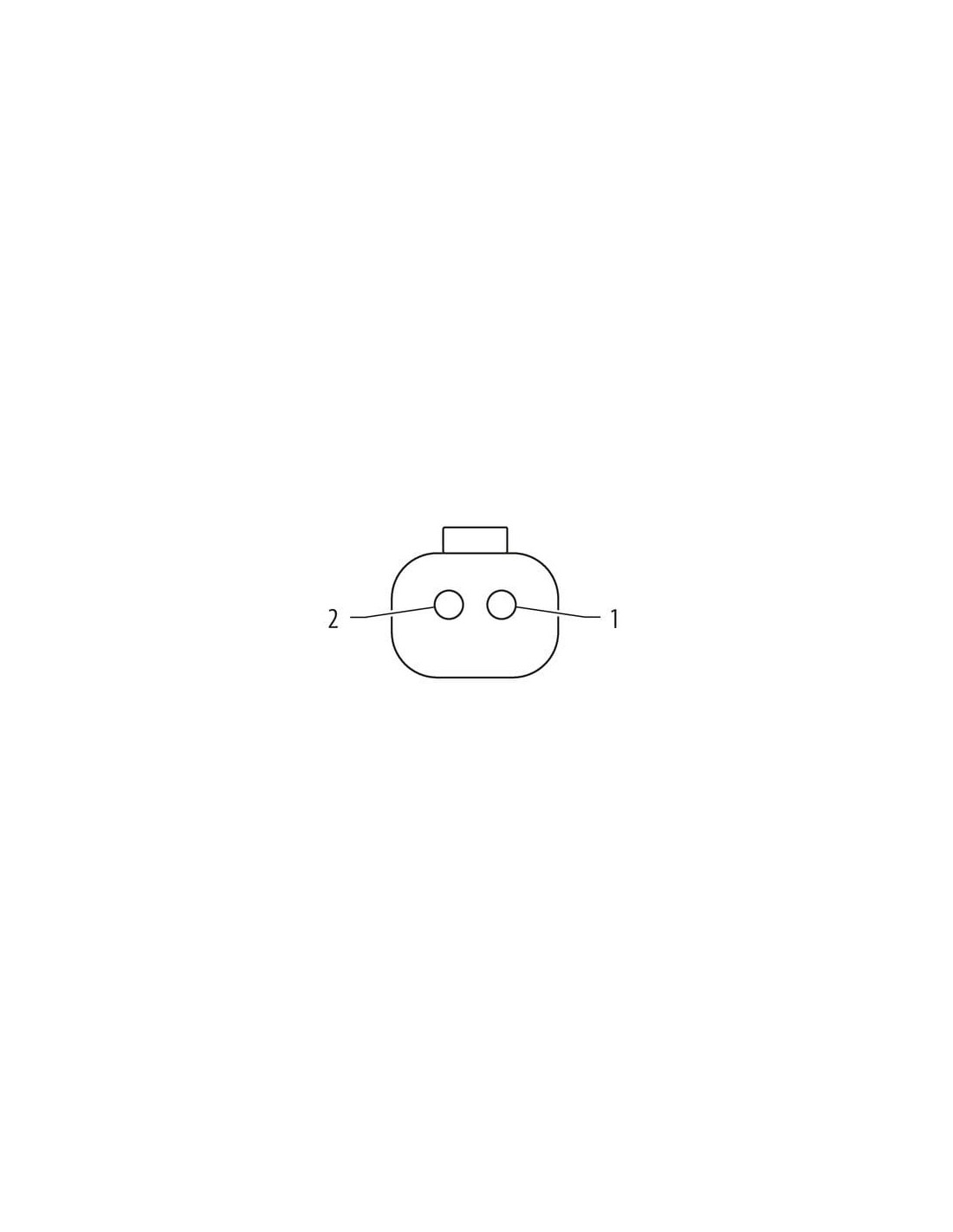

2-piny
bez komponentów
Kompatybilne z:
Deutsch DT06-2S
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 1 m |
| Typ montażu | włożone |
| Powłoka styku | nickel plated |
| Family construction form | MDC |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 2 |
| Długość cięcia (osłona) | 20 mm |
Dane elektryczne | Zasilanie
| Napięcie robocze AC min. | 6 V |
| Napięcie robocze AC maks. | 230 V |
| Napięcie robocze DC min. | 6 V |
| Napięcie robocze DC maks. | 230 V |
| Prąd roboczy na styk maks. | 8 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Family construction form | Amphenol AT06-2S |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (ISO 20653:2013) | IP66K, IP68, IP69K |
| Stopień zanieczyszczenia | 2 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | III |
| Dodatkowy obwód | bez komponentów |
Dane mechaniczne | Dane materiałowe
| Materiał uszczelka | Silikon |
| Materiał obudowa | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Blokada zatrzaskowa |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , niebieski |
General data | Cable
| Identyfikacja przewodu | 754 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 2 wires twisted |
| wire arrangement | , niebieski |
Mechanical data | Cable
| Cable weigth | 40,7 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 2 |
| Outer diameter insulation | 1,7 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

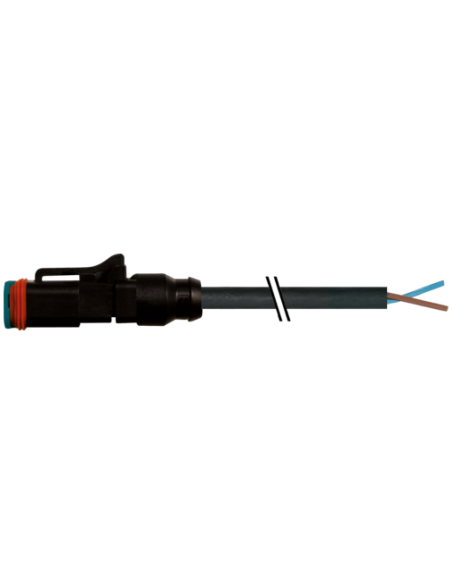

Wtyczka zaworowa MDC06-2s kabel do kabla 7072-72011-7540100 – profesjonalne rozwiązanie dla automatyki
Wtyczka zaworowa MDC06-2s typu kabel do kabla (kod produktu: 7072-72011-7540100) to niezawodny element połączeniowy, dedykowany do zastosowań w trudnych warunkach środowiskowych oraz rozbudowanych systemach automatyki przemysłowej. Złącze zgodne z popularnym standardem Deutsch DT06-2S zapewnia pełną kompatybilność z innymi komponentami przemysłowymi, a wysoka odporność obudowy z tworzywa PA przekłada się na długoletnie i bezawaryjne użytkowanie.
Zastosowanie – wszechstronność w przemysłowych instalacjach
Wtyczka MDC06-2s jest powszechnie stosowana w systemach zasilania i sterowania zaworami elektromagnetycznymi, czujnikami, siłownikami oraz innymi urządzeniami w branży przemysłowej, rolniczej, transportowej i maszynowej. Doskonale sprawdza się zarówno w maszynach budowlanych, urządzeniach mobilnych, jak i w automatyce przemysłowej, gdzie niezawodność oraz odporność na niekorzystne warunki zewnętrzne mają kluczowe znaczenie.
Najważniejsze zalety złącza MDC06-2s – wytrzymałość i bezpieczeństwo
- Stopień ochrony IP66K, IP68, IP69K – skuteczna ochrona przed pyłem, wodą, myciem ciśnieniowym oraz zanurzeniem, umożliwiająca pracę w ekstremalnych warunkach.
- Wysoki zakres napięć pracy – obsługa od 6 do 230 V AC/DC pozwala na zastosowanie złącza w różnorodnych aplikacjach zasilających i sygnałowych.
- Obudowa z odpornego tworzywa PA – gwarantuje odporność na chemikalia, oleje i czynniki mechaniczne, co jest kluczowe w przemyśle oraz w pojazdach specjalistycznych.
- Kabel o długości 1 m – standardowy odcinek umożliwia szybki i prosty montaż, a na życzenie dostępne są inne długości.
- Konstrukcja wolna od szkodliwych substancji – kabel nie zawiera ołowiu, kadmu, FCKW, halogenów i silikonu, co pozwala na stosowanie w aplikacjach o podwyższonych wymaganiach ekologicznych.
- Silne, mechaniczne blokowanie – blokada zatrzaskowa zapewnia trwałość i bezpieczeństwo połączenia, nawet w środowisku o dużym natężeniu drgań.
Budowa techniczna – precyzja i trwałość
Złącze 2-pinowe wyposażone jest w kontakty wykonane z miedzi pokrytej niklem, co zapewnia optymalną przewodność oraz odporność na korozję. Kabel wykonany w technologii skrętki klasy 6, o przekroju 0,75 mm² – zastosowana izolacja PP i płaszcz PUR gwarantują doskonałą elastyczność oraz odporność na ścieranie i oddziaływania mechaniczne.

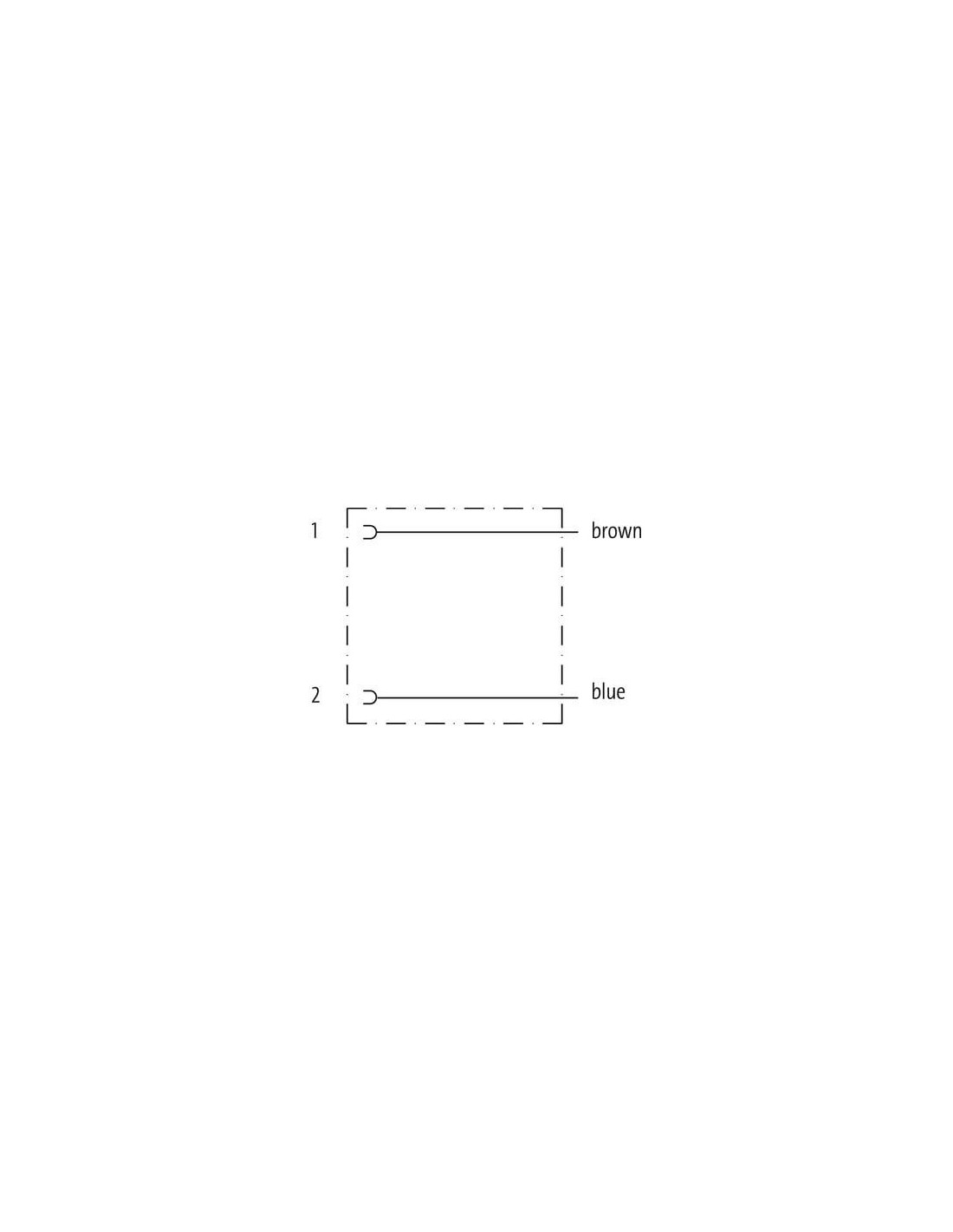

- Przewody: 2 żyły – brązowy i niebieski, identyfikacja połączeń zgodna ze standardem przemysłowym.
- Wytrzymałość temperaturowa: praca w zakresie od -40°C do +90°C.
- Zgodność z normami, m.in. odporność na promieniowanie UV (DIN EN ISO 4892-2 A), odporność na płomień (UL 1581, IEC 60332-2-2) oraz oleje i chemikalia.
Typowe zastosowania wtyczki zaworowej MDC06-2s
- Sterowanie i zasilanie zaworów elektromagnetycznych w automatyce przemysłowej.
- Systemy hydrauliczne i pneumatyczne maszyn oraz pojazdów.
- Układy oświetleniowe i sygnalizacyjne w pojazdach specjalistycznych.
- Połączenia urządzeń pomiarowych i sterujących w trudnych warunkach polowych.
Montaż i użytkowanie
Szybki montaż poprzez zatrzaskową blokadę znacząco ułatwia instalację i serwis. Warto zadbać o odpowiednią ochronę złącza przed nadmiernymi obciążeniami mechanicznymi oraz stosować się do zalecanych promieni gięcia przewodu, by zachować pełny stopień ochrony IP.
Dzięki swojej konstrukcji, wtyczka zaworowa MDC06-2s kabel do kabla 7072-72011-7540100 to sprawdzone rozwiązanie dla wymagających aplikacji, w których niezawodność, bezpieczeństwo i odporność na czynniki zewnętrzne mają kluczowe znaczenie.
