Żeński kątowe
10...24 V AC/30 V DC
LED i VDR
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze AC min. | 10 V |
| Napięcie robocze AC maks. | 24 V |
| Napięcie robocze DC | 30 V |
| Prąd roboczy na styk maks. | 4 A |
| Pobór prądu maks. | 12 mA |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65 |
| Stopień ochrony, warunek dodatkowy | włożone, zablokowane |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał obudowa | Tworzywo sztuczne |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny, biały |
General data | Cable
| Identyfikacja przewodu | 740 |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 2 wires twisted |
| wire arrangement | czarny, biały |
Mechanical data | Cable
| Cable weigth | 36,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 85 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy |
| Outer-diameter (jacket) | 5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | TPE-E |
| Amount wires | 2 |
| Outer diameter insulation | 1,5 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 Shore A |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 64 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 500 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 9 A |
| Electrical resistance line constant wire | 39 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 90 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 90 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |

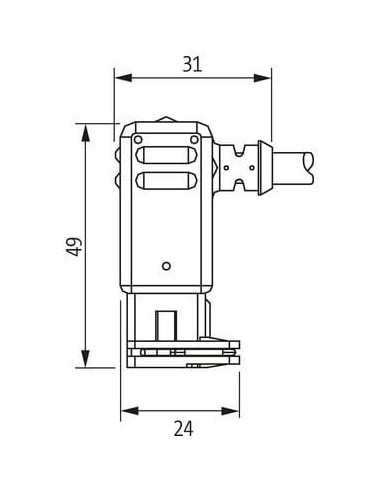

Złącze kątowe Junior Timer z przewodem LED+VDR – 7000-70361-7400150
Junior Timer z przewodem LED+VDR to nowoczesne złącze elektryczne przeznaczone do wymagających aplikacji przemysłowych. Produkt charakteryzuje się solidnym wykonaniem, wysoką odpornością na czynniki chemiczne oraz możliwością pracy w trudnych warunkach środowiskowych. Kątowa konstrukcja umożliwia wygodne podłączenie w ograniczonych przestrzeniach montażowych.
Najważniejsze zalety złącza Junior Timer do zastosowań przemysłowych
- Wbudowana dioda LED wskaźnika stanu (kolor żółty) zapewnia szybką diagnostykę obecności napięcia oraz stanu działania.
- Element VDR (warystor) zabezpiecza układ przed przepięciami, zwiększając niezawodność instalacji.
- Obudowa z trwałego tworzywa sztucznego odporna na chemikalia i oleje, zapewnia długotrwałą eksploatację nawet w agresywnych środowiskach.
- Kabel PUR o wysokiej elastyczności oraz odporności na ścieranie, działanie promieni UV i ogień, spełniający normy przemysłowe (UL 1581, IEC 60332-2-2).
- Kątowa budowa minimalizuje ryzyko uszkodzeń mechanicznych podczas użytkowania i montażu.
- Wysoka szczelność IP65 chroni złącze przed pyłem oraz strumieniem wody.
- Duża odporność temperaturowa: praca w zakresie od -25°C do +85°C (złącze) oraz od -50°C do +90°C (kabel).
Typowe zastosowania złącza Junior Timer z przewodem LED+VDR
Złącze Junior Timer znajduje szerokie zastosowanie w automatyce przemysłowej, systemach sterowania maszyn, instalacjach czujników, elektrozaworów oraz urządzeń wymagających sygnalizacji stanu. Kabel dwupinowy, ekranowany i zabezpieczony, umożliwia szybkie i bezpieczne podłączenie w rozdzielniach, liniach produkcyjnych oraz systemach transportowych. Dzięki szerokiemu zakresowi napięć i dużej wytrzymałości prądowej sprawdzi się zarówno w aplikacjach niskonapięciowych, jak i w trudnych warunkach przemysłowych.
Budowa i właściwości techniczne przewodu
Przewód typu 740 składa się z dwóch skręconych żył (czarnej i białej), wykonanych z gołej miedzi klasy 6, z elastyczną izolacją TPE-E oraz wytrzymałym płaszczem PUR. Kabel ma wysoką odporność na zginanie i jest przeznaczony do zastosowań ruchomych, np. w układach prowadnic kablowych. Nie zawiera ołowiu, kadmu, FCKW ani halogenów, co podkreśla jego bezpieczeństwo dla środowiska.
- Przekrój żyły: 0,5 mm²
- Długość standardowa: 1,5 m (inne długości na życzenie)
- Maks. napięcie na przewód: 500 V
- Obciążalność prądowa: do 9 A
- Promień gięcia przy pracy: 10 x średnica zewnętrzna
- Odporność na UV, oleje, benzynę i środki chemiczne (zgodnie z normami DIN i IEC)
Bezpieczny i niezawodny montaż
Złącze Junior Timer wyposażone jest w solidny system mocowania oraz podwójną ochronę przed obciążeniami mechanicznymi i naprężeniami kablowymi. Odpowiednie mocowanie oraz zachowanie minimalnego promienia gięcia pozwala na utrzymanie szczelności IP65 przez cały okres użytkowania. Produkt dedykowany jest do instalacji w miejscach o wysokich wymaganiach bezpieczeństwa oraz niezawodności.
Zastosowanie złącza Junior Timer w automatyce i przemyśle
Złącze sprawdzi się w takich obszarach jak: linie produkcyjne, przemysł motoryzacyjny, maszyny budowlane, urządzenia pakujące, robotyka, systemy pomiarowe i kontrolne. Ogromnym atutem jest łatwość podłączenia oraz diagnostyki, a także długa żywotność złącza i przewodu, nawet przy intensywnej eksploatacji.
