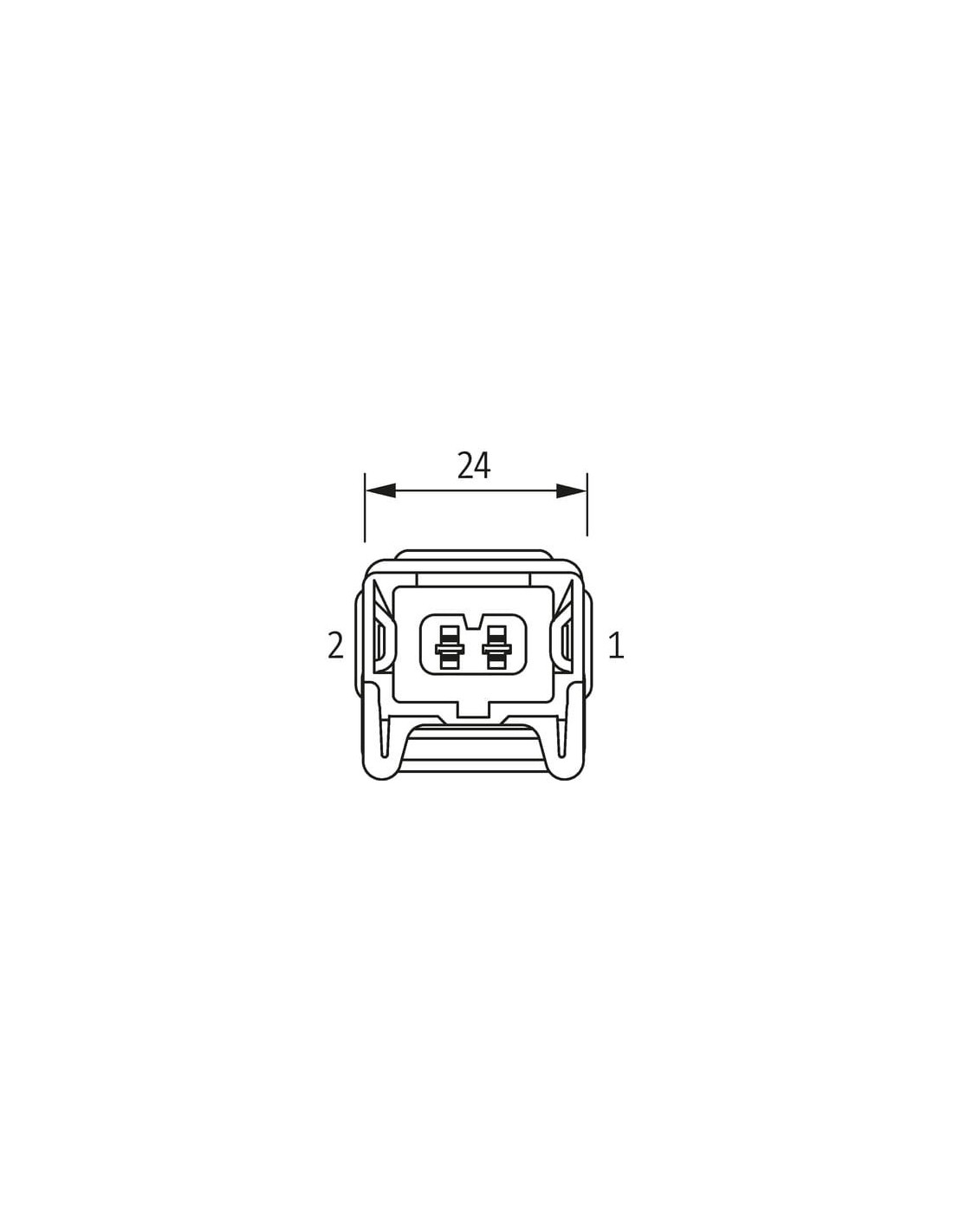

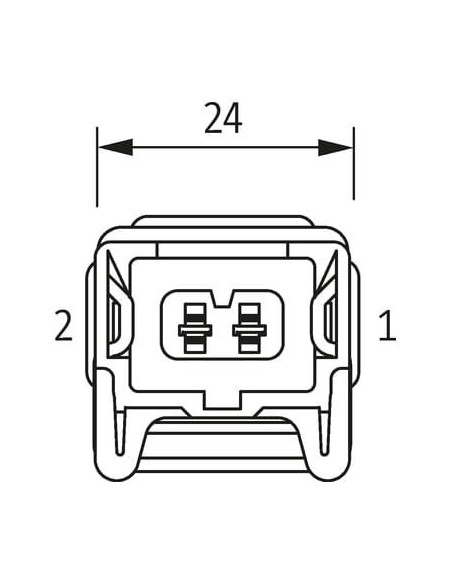

Xtreme - Outdoor
Żeński proste
12...24 V AC/DC
LED
Stal szlachetna 1.4305 (V4A)
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze AC min. | 12 V |
| Napięcie robocze AC maks. | 24 V |
| Napięcie robocze DC min. | 12 V |
| Napięcie robocze DC maks. | 24 V |
| Prąd roboczy na styk maks. | 4 A |
| Pobór prądu maks. | 12 mA |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65 |
| Stopień ochrony, warunek dodatkowy | włożone, zablokowane |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał obudowa | Tworzywo sztuczne |
| Blokada materiału | Stal szlachetna 1.4305 (V4A) |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , niebieski |
General data | Cable
| Identyfikacja przewodu | 750 |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 2 wires twisted |
| Stranding factor min. | 75 mm |
| Stranding factor max. | 75 mm |
| wire arrangement | , niebieski |
Mechanical data | Cable
| Cable weigth | 48,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 85 Shore A |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Kolor (płaszcz wewnętrzny) | szary |
| Material wire insulation | PVC |
| Amount wires | 2 |
| Outer diameter insulation | 2 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 92 Shore A |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW |
| Amount strands (wire) | 24 |
| Diameter of single wires | 0,2 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień gięcia (w ruchu) | 15 x Outer diameter |
Konektor zaworowy Junior Timer Xtreme z LED – profesjonalne połączenie dla przemysłu
Konektor zaworowy Junior Timer Xtreme prosty z LED i wolnym kablem (kod produktu: 7072-70021-7500150) to niezawodne rozwiązanie wykorzystywane w różnorodnych aplikacjach przemysłowych. Sprawdza się wszędzie tam, gdzie wymagane jest pewne połączenie elektrozaworów w trudnych warunkach środowiskowych. Model z serii Xtreme – Outdoor został zaprojektowany do zastosowań na zewnątrz oraz w wymagających środowiskach.
Zastosowanie konektora zaworowego Junior Timer Xtreme
Konektory Junior Timer są szeroko stosowane w automatyce przemysłowej, instalacjach hydraulicznych, pneumatycznych oraz wszelkiego rodzaju maszynach i urządzeniach przemysłowych. Ten model jest szczególnie zalecany do pracy w miejscach narażonych na działanie wilgoci, kurzu i olejów, gdzie wysoki stopień ochrony IP65 gwarantuje niezawodność oraz bezpieczeństwo eksploatacji.
- Montaż na zaworach elektromagnetycznych
- Przemysł maszynowy i produkcyjny
- Automatyka procesowa
- Systemy nawadniania i gospodarki wodnej
- Instalacje wymagające odporności chemicznej i na oleje
Wytrzymała konstrukcja – odporność i bezpieczeństwo pracy
Obudowa konektora została wykonana z wysokiej jakości tworzywa sztucznego o dobrej odporności chemicznej i na oleje. Dodatkowe wzmocnienia ze stali nierdzewnej 1.4305 (V4A) zapewniają odporność na korozję, dzięki czemu konektor nadaje się do długotrwałej pracy nawet w agresywnych środowiskach. Zintegrowany LED sygnalizacyjny w kolorze żółtym ułatwia diagnostykę i monitorowanie stanu pracy zaworu.
Cechy i zalety konektora Junior Timer Xtreme
- Szeroki zakres napięć roboczych: 12–24 V AC/DC
- Wysoka szczelność: stopień ochrony IP65 przy użyciu odpowiednich zabezpieczeń
- Odporność na trudne warunki zewnętrzne dzięki serii Xtreme – idealny do przemysłu i automatyki
- Zintegrowany wskaźnik LED (barwa żółta) informujący o stanie zasilania
- Wolny koniec kabla o długości 1,5 m umożliwia elastyczną instalację
- Kabel typu PUR o zwiększonej odporności na uszkodzenia mechaniczne i działanie olejów
- Trudnopalność i odporność UV potwierdzona normami DIN EN ISO 4892-2 A i UL 1581
- Konstrukcja dwużyłowa ułatwiająca szybkie podłączenie
Możliwości wykorzystania i typowe zastosowanie konektorów zaworowych
Konektory zaworowe Junior Timer Xtreme są idealnym wyborem do zastosowań w trudnych warunkach otoczenia, gdzie wymagane jest niezawodne połączenie elektryczne z sygnalizacją LED. Znajdują zastosowanie w przemyśle maszynowym, transportowym, automatyce budynkowej oraz systemach energetycznych. Dedykowane są m.in. do zaworów elektromagnetycznych, pomp, siłowników oraz komponentów automatyki, gdzie kluczowa jest odporność na czynniki atmosferyczne oraz łatwa diagnostyka za pomocą diody LED.
Podsumowanie – trwałość i funkcjonalność dla wymagających aplikacji
Konektor zaworowy Junior Timer Xtreme z LED i wolnym kablem stanowi praktyczne i bezpieczne rozwiązanie dla aplikacji wymagających wysokiej niezawodności. Jego solidna konstrukcja, szeroki zakres zastosowań oraz łatwość montażu czynią go często wybieranym komponentem w branży przemysłowej. Możliwość doboru innych długości kabli na życzenie pozwala dostosować produkt do indywidualnych wymagań każdej instalacji.
