MSUD
Typ BI (11 mm)
24 V AC ±20% / DC ±25%
Dioda LED i obwód zabezpieczający
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | MSUD BI |
| Gwint | M3 |
| Materiał | PBT |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane techniczne | Dane elektryczne
| Czas opóźnienia opadania maks. | 20 ms |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Szczytowe napięcie wyłączające maks. | 55 V |
| Prąd roboczy na styk maks. | 4 A |
| Pobór prądu maks. | 15 mA |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Instalowanie | Podłączanie
| Gwint montażowy | M3 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Dodatkowy obwód | Dioda, Z-Diode |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | galvanized |
| Powłoka złącza śrubowego | galvanized |
| Kolor obudowy | czarny |
| Materiał uszczelka | PUR |
| Blokada materiału | Stal |
| Material screw connection | Stal |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

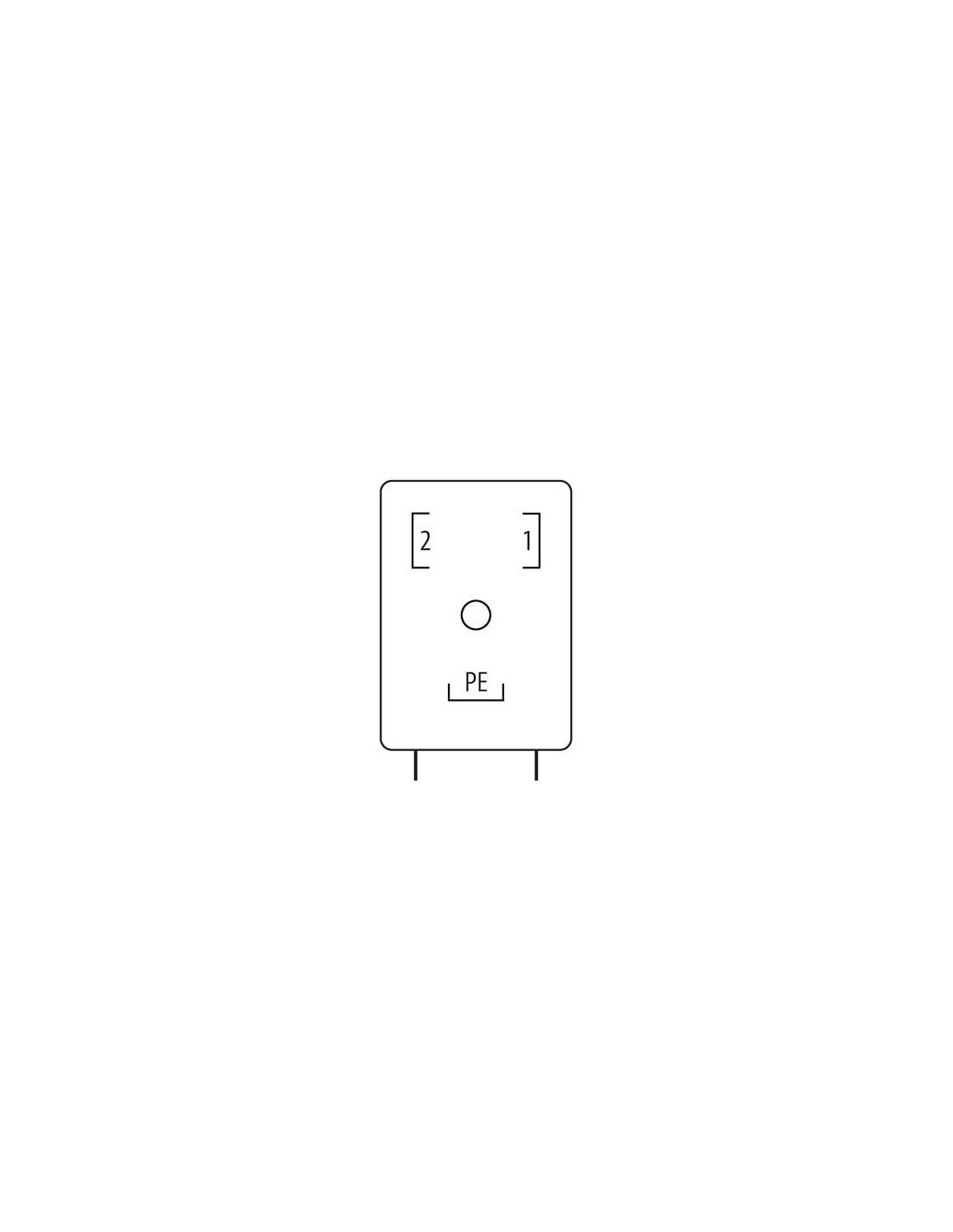

| wire arrangement | czarny 1, czarny 2, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 236 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 56,1 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,85 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

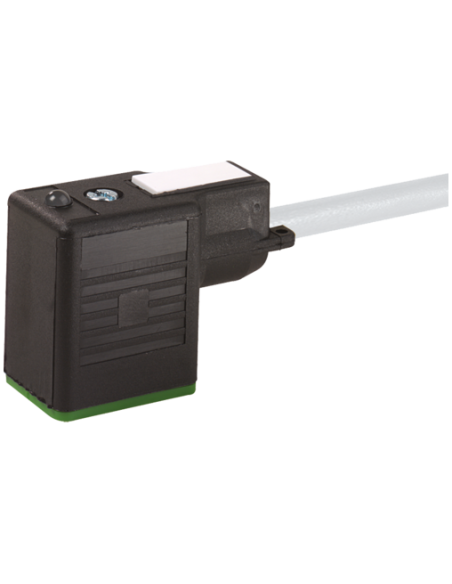

Konektor zaworowy MSUD typ BI 11 mm do kabla – wszechstronny element automatyki
Konektor zaworowy MSUD typ BI 11 mm o kodzie produktu 7000-11021-2360500 to zaawansowany technologicznie komponent przeznaczony do szybkiego i niezawodnego podłączania zaworów elektromagnetycznych w systemach automatyki przemysłowej. Złącze posiada standard MSUD w wersji BI (11 mm), co zapewnia łatwą integrację z wieloma rodzajami urządzeń wykonawczych.
Zalety i cechy konektora zaworowego MSUD typ BI 11 mm
Wytrzymała konstrukcja i ochrona IP67 umożliwiają bezpieczne użytkowanie konektora nawet w wymagających warunkach przemysłowych, również w obecności kurzu oraz wody (przy poprawnym montażu).
- Instalacja typu "plug & play" – szybkie i pewne połączenie poprzez włożenie i przykręcenie z użyciem śruby M3.
- Wysoka odporność chemiczna i na oleje dzięki obudowie z tworzywa PBT oraz szczelności IP67.
- Podświetlenie LED (żółta dioda), ułatwiające diagnostykę stanu urządzenia.
- Wbudowane elementy zabezpieczające – dioda prostownicza oraz zabezpieczenie przepięciowe typu Zener.
- Uniwersalne napięcie pracy – możliwość zasilania zarówno napięciem AC, jak i DC (24 V AC ±20% / 24 V DC ±25%).
- Kabel o długości 5 m w standardzie, z elastycznym przewodem PUR, wysoką odpornością na ścieranie oraz niską wagą.
Konektor MSUD BI – typowe zastosowania
Konektor zaworowy MSUD typ BI 11 mm znajduje szerokie zastosowanie w automatyce przemysłowej, szczególnie przy sterowaniu:
- zaworami elektromagnetycznymi w siłownikach pneumatycznych i hydraulicznych,
- systemami rozdziału i dozowania mediów płynnych oraz gazowych,
- instalacjami pakującymi, montażowymi i przenośnikami,
- maszynami CNC oraz liniami produkcyjnymi,
- aplikacjami wymagającymi szybkiej wymiany elementów wykonawczych.
Obudowa o kompaktowych wymiarach (11 mm szerokości, 45 mm długości, 30 mm wysokości) zapewnia łatwość montażu nawet w ciasnych przestrzeniach urządzeń przemysłowych.
Budowa konektora i przewodu – wytrzymałość oraz parametry techniczne
Konektor MSUD BI wyposażony jest w przewód 3-żyłowy o przekroju 0,75 mm² wykonany ze skrętki miedzianej, w wysokowytrzymałej izolacji PUR/PP. Kabel wykazuje bardzo dobrą odporność na płomień, benzynę i oleje (zgodnie z normami DIN EN 60811-404, UL 1581, IEC 60332-2-2), co jest szczególnie istotne w środowisku przemysłowym.
Zastosowany kabel jest wolny od halogenów, ołowiu, kadmu i FCKW, co czyni go przyjaznym dla środowiska. Dzięki wysokiej liczbie cykli gięcia (nawet do 10 milionów) i możliwości pracy w szerokim zakresie temperatur od -40°C do +90°C, konektor sprawdzi się zarówno przy instalacjach stałych, jak i ruchomych.
Bezpieczeństwo i łatwość diagnostyki
Obecność sygnalizacji LED oraz zabezpieczeń elektrycznych (dioda i Zener) chroni układ przed przepięciami i pozwala na szybkie rozpoznanie stanu pracy bezpośrednio na konektorze. Dodatkowe uwagi montażowe obejmują zabezpieczenie przed nadmiernymi siłami mechanicznymi oraz zachowanie odpowiednich promieni gięcia przewodu, aby nie narazić złącza na utratę szczelności IP67.
Podsumowanie – optymalny wybór do automatyki
Konektor zaworowy MSUD typ BI 11 mm 5 m to niezawodne rozwiązanie do automatyzacji linii produkcyjnych i maszyn przemysłowych w każdej branży. Wytrzymała konstrukcja, szeroka kompatybilność i szybki montaż zapewniają efektywną, bezpieczną i prostą integrację z zaworami oraz układami sterowania.
