MSUD
Typ BI (11 mm)
24 V AC ±20% / DC ±25%
Dioda LED i obwód zabezpieczający

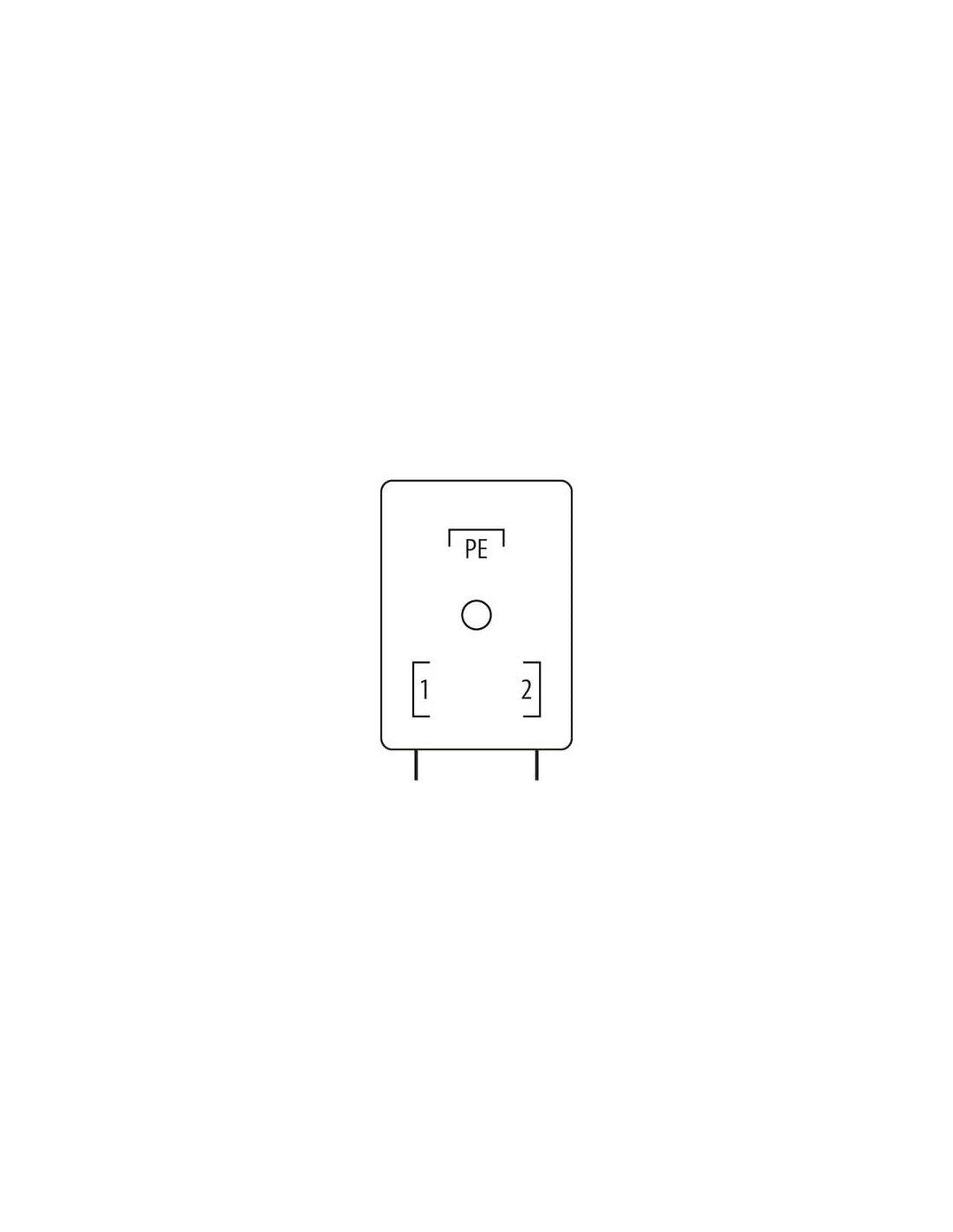

PE względem odejścia kablowego (180°)
Uwaga: Mocowanie styków obracane do 180°!
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | MSUD BI |
| Gwint | M3 |
| Materiał | PBT |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane techniczne | Dane elektryczne
| Czas opóźnienia opadania maks. | 20 ms |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Szczytowe napięcie wyłączające maks. | 55 V |
| Prąd roboczy na styk maks. | 4 A |
| Pobór prądu maks. | 15 mA |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Dodatkowy obwód | Dioda, Z-Diode |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | galvanized |
| Powłoka złącza śrubowego | galvanized |
| Kolor obudowy | czarny |
| Materiał uszczelka | PUR |
| Blokada materiału | Stal |
| Material screw connection | Stal |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 616 |
| Rodzaj przewodu | 1 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 61,6 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 80 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,8 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 24 |
| Diameter of single wires | 0,2 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 500 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 3 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 70 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |

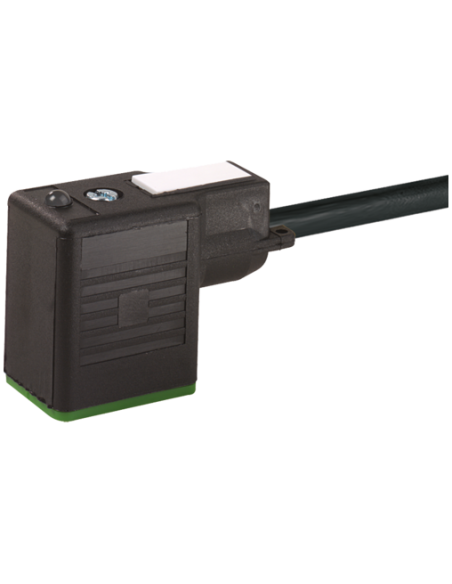

Konektor zaworowy MSUD typ BI 11mm 7000-11081-6160500 – profesjonalne złącze do automatyki przemysłowej
Konektor zaworowy MSUD typ BI 11mm o kodzie 7000-11081-6160500 to specjalistyczne rozwiązanie do zastosowań w urządzeniach automatyki przemysłowej. Produkt charakteryzuje się wysokim stopniem szczelności (IP67) oraz wytrzymałością na niekorzystne warunki środowiskowe, co sprawia, że sprawdzi się zarówno w aplikacjach stacjonarnych, jak i mobilnych.
Zastosowanie konektora zaworowego MSUD typ BI 11mm
Konektor zaworowy znajduje szerokie zastosowanie w systemach sterowania pneumatyką i hydrauliką, zwłaszcza jako złącze do cewek zaworów elektromagnetycznych. Dzięki odporności chemicznej i olejoodporności idealnie nadaje się do pracy w środowiskach przemysłowych, w których występują substancje agresywne oraz różnorodne środki smarne.
- Automatyka przemysłowa
- Systemy sterowania maszyn
- Instalacje pneumatyczne i hydrauliczne
- Aplikacje o podwyższonych wymaganiach bezpieczeństwa
Najważniejsze zalety i cechy produktu
- Szybki i bezpieczny montaż – typ montażu: włożone, przykręcone, z mocowaniem M3

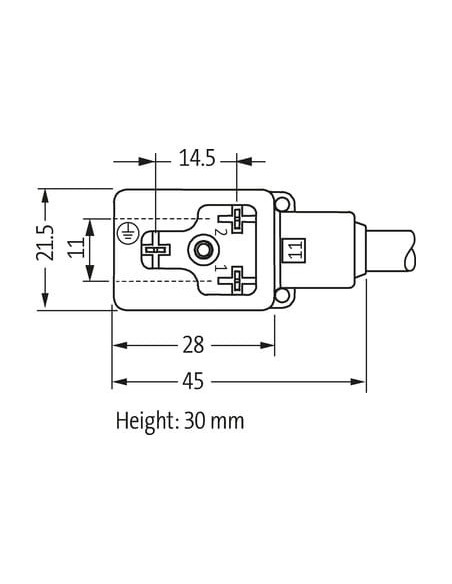

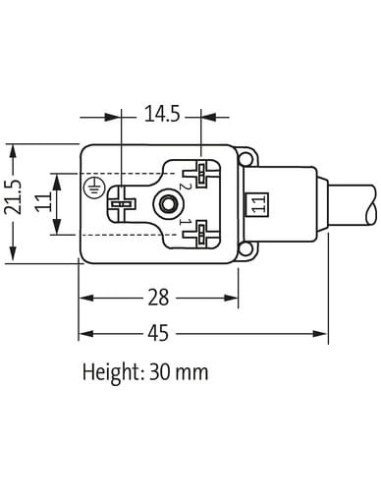

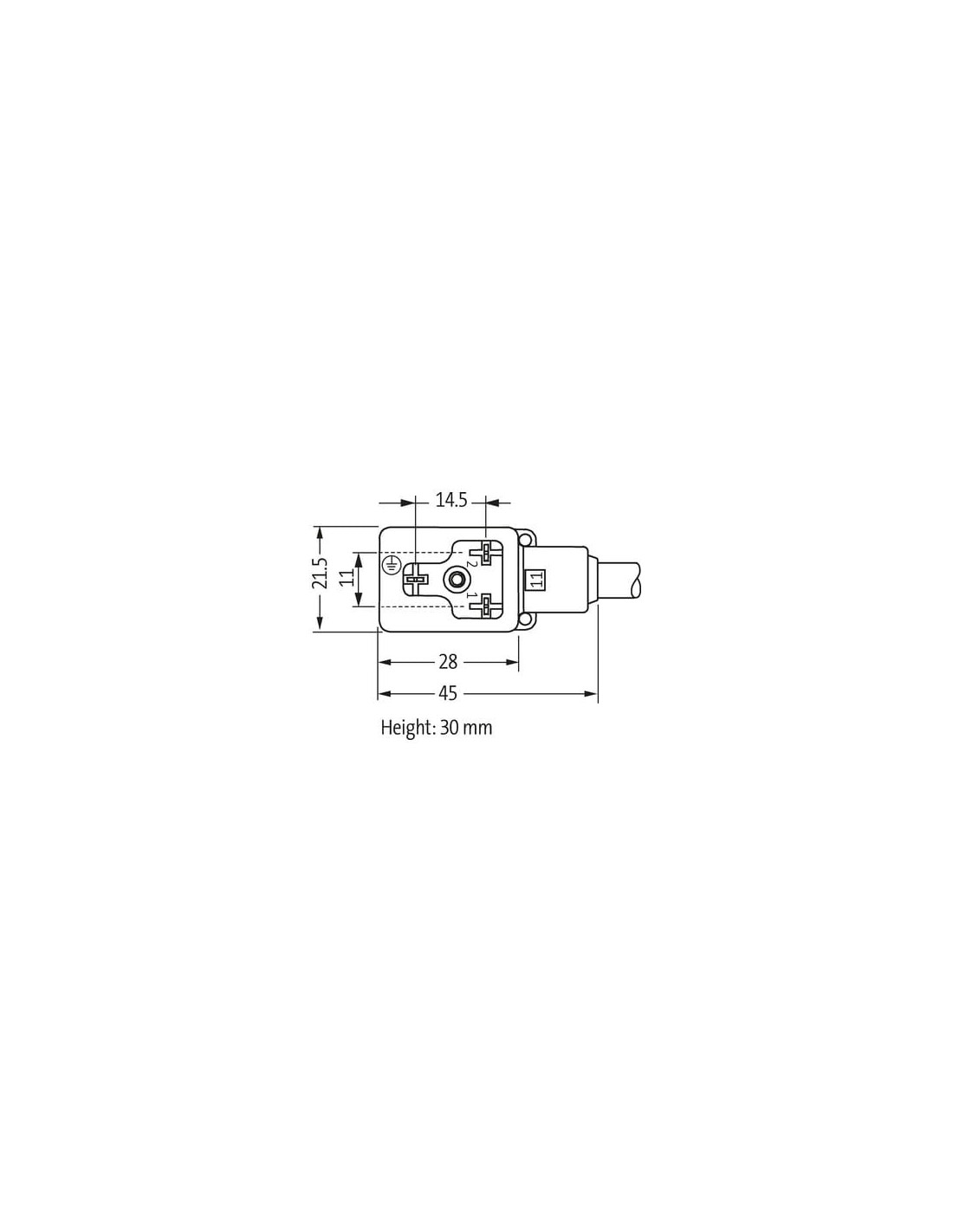

- Kompaktowe wymiary – szerokość złącza 11 mm, wysokość 30 mm, długość całkowita 45 mm
- Wysoki stopień ochrony – klasa IP67 zapewnia ochronę przed pyłem i wodą
- Wbudowana dioda LED – sygnalizuje stan pracy złączonego elementu (kolor żółty)
- Obwód zabezpieczający – Z-Dioda zapobiega uszkodzeniom spowodowanym przepięciami
- Odporność na chemikalia i oleje – obudowa z wysokiej jakości tworzywa sztucznego (PBT)
- Długi i elastyczny przewód (5 m) – przewód PVC o wysokiej odporności na ścieranie i działanie czynników zewnętrznych
- Przewód bezołowiowy, bezsilikonowy, wolny od kadmu i FCKW
- Ochrona przed przeciążeniem mechanicznym – zaleca się stosowanie obejm lub opasek kablowych
Możliwości i bezpieczeństwo użytkowania
Konektor gwarantuje stabilne połączenie elektryczne w zakresie napięć 24 V AC/DC przy dopuszczalnych odchyłkach oraz przewodzi prąd o natężeniu do 4A. Oferuje skuteczne zabezpieczenie przed przenikaniem wody i pyłów, a także zabezpieczenie przeciwprzepięciowe oraz sygnalizację LED. Świetnie nadaje się do nowoczesnych gniazd zaworowych w szafach sterowniczych, automatach przemysłowych i instalacjach rozproszonych.
Dzięki zgodności z normami EN IEC 60529 oraz odporności na promieniowanie UV (DIN EN ISO 4892-2 A), konektor sprawdzi się zarówno w aplikacjach wewnętrznych, jak i zewnętrznych. Konstrukcja zapewnia pełną szczelność przy poprawnym montażu.
Typowa budowa i oznaczenia przewodów
- Trzy przewody – dwa czarne i jeden zielono-żółty (PE)
- Przekrój przewodu: 0,75 mm²
- Wysoka elastyczność uzyskana dzięki zastosowaniu klasy splotu "5"
- Skrętka miedziana, goła
Konektor zaworowy MSUD typ BI 11mm – najczęściej wybierany do cewki zaworów elektromagnetycznych
To rozwiązanie dedykowane zarówno dla integratorów systemów, jak i dla służb utrzymania ruchu w zakładach przemysłowych, gdzie liczy się szybki i pewny montaż, odporność na trudne warunki oraz niezawodność. Konektor zaworowy MSUD typ BI 11mm to sprawdzony wybór do zaworów w szafach automatycznych, na liniach produkcyjnych, w maszynach pakujących i innych urządzeniach wymagających solidnych i trwałych połączeń elektrycznych.
