MSUD
Typ A (18 mm)
0...230 V AC/DC
bez komponentów
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 3 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | MSUD A |
| Gwint | M3 |
| Materiał | PBT |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 230 V |
| Napięcie robocze DC maks. | 230 V |
| Prąd roboczy na styk maks. | 10 A |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 4 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka złącza śrubowego | galvanized |
| Kolor obudowy | czarny |
| Material screw connection | Stal |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 216 |
| Rodzaj przewodu | 1 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | szary |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 63,8 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 80 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,8 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 24 |
| Diameter of single wires | 0,2 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 500 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 3 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 70 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |

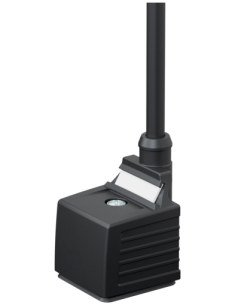

Konektor zaworowy MSUD typ A 18 mm do kabla – profesjonalne rozwiązanie do automatyki
Konektor zaworowy MSUD typ A 18 mm to wysokiej jakości złącze przeznaczone do szybkiego i bezpiecznego podłączania elektromagnesów zaworów w systemach automatyki przemysłowej. Produkt o kodzie 7000-18081-2160300 stanowi popularny wybór wśród instalatorów oraz integratorów systemów, którzy oczekują niezawodności i trwałości połączenia elektrycznego, nawet w wymagających warunkach przemysłowych.
Konektor MSUD A 18 mm – wytrzymałość oraz bezpieczeństwo w trudnych warunkach
Obudowa konektora wykonana jest z wytrzymałego tworzywa sztucznego (PBT), które gwarantuje odporność chemiczną oraz odporność na oleje. Produkt przeznaczony jest do pracy w zakresie temperatur od -25°C do 85°C, a właściwości zastosowanych materiałów minimalizują ryzyko uszkodzenia, nawet podczas długotrwałej eksploatacji. Standard ochrony IP67 zapewnia pełną pyłoszczelność oraz odporność na krótkotrwałe zanurzenie w wodzie, co umożliwia stosowanie konektora zarówno w halach produkcyjnych, jak i na zewnątrz urządzeń.
Typowe zastosowania konektora zaworowego MSUD typ A
- Podłączanie cewek zaworowych w pneumatyce i hydraulice siłowej
- Sterowanie elementami wykonawczymi w maszynach przemysłowych
- Automatyzacja procesów technologicznych w przemyśle spożywczym, chemicznym i motoryzacyjnym
- Systemy bezpieczeństwa oraz sygnalizacyjne w liniach produkcyjnych
Zalety stosowania konektora zaworowego MSUD
- Szybki i wygodny montaż – instalacja odbywa się poprzez włożenie i przykręcenie konektora gwintem M3
- Trzyżyłowy przewód o długości 3 m z żyłami w układzie czarny-czarny-zielono-żółty
- Maksymalne napięcie robocze do 230 V AC/DC oraz prąd do 10 A gwarantują szerokie zastosowanie w różnorodnych aplikacjach przemysłowych
- Wytrzymały przewód PVC (odporny na płomienie, oleje i benzynę) zapewnia trwałość oraz elastyczność podczas montażu i użytkowania
- Odporność na warunki atmosferyczne oraz zanieczyszczenia zgodnie z klasą zabrudzenia 3
Możliwości konfiguracji i kompatybilność
Złącze MSUD typ A (18 mm) jest kompatybilne z większością standardowych cewek zaworowych. Na życzenie istnieje możliwość zamówienia innych długości przewodów, dzięki czemu konektor można łatwo dostosować do specyficznych potrzeb instalacyjnych.
Praktyczne wskazówki instalacyjne
- Stosować odpowiednie środki odciążenia przewodów, na przykład opaski kablowe, aby zabezpieczyć konektor przed uszkodzeniami mechanicznymi.
- Zachowywać odpowiedni promień gięcia przewodu (minimum 5x średnica zewnętrzna dla instalacji stałej, 10x dla instalacji ruchomej), co zapewnia trwałość klasy ochrony IP.
- Sprawdzać odporność zastosowanych materiałów w przypadku kontaktu z agresywnymi mediami.
Konektor zaworowy MSUD typ A 18 mm (kod produktu: 7000-18081-2160300) to niezawodne i uniwersalne rozwiązanie dla aplikacji wymagających bezpiecznego oraz trwałego połączenia elektrycznego w systemach automatyki i pneumatyki.
