Xtreme - Outdoor
Męski prosty
max. 24 V DC
4-piny
bez komponentów
bez koszulek kablowych
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1 m |
| Typ montażu | włożone |
| Powłoka styku | cynowane |
| Family construction form | SuperSeal |
| odpowiedni do peszli (Ø wewnętrzna) | 11 mm |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 24 V |
| Prąd roboczy na styk maks. | 7 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Family construction form | AMP SuperSeal 1.5 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, zablokowane |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Dodatkowy obwód | bez komponentów |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał uszczelka | Silikon |
| Materiał obudowa | Tworzywo sztuczne |
| Material overmolding | PUR |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Blokada zatrzaskowa |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 125 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 514 |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 5,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,79 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 58 Ω/km |
Temperature range | Cable
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień gięcia (w ruchu) | 6 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. |

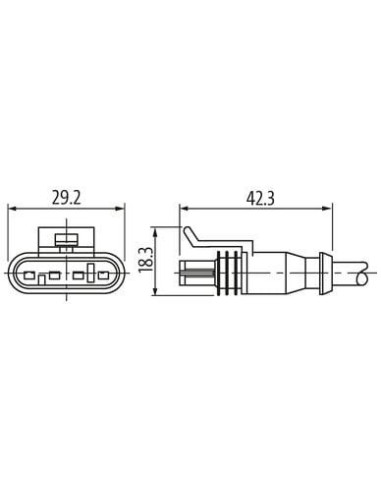

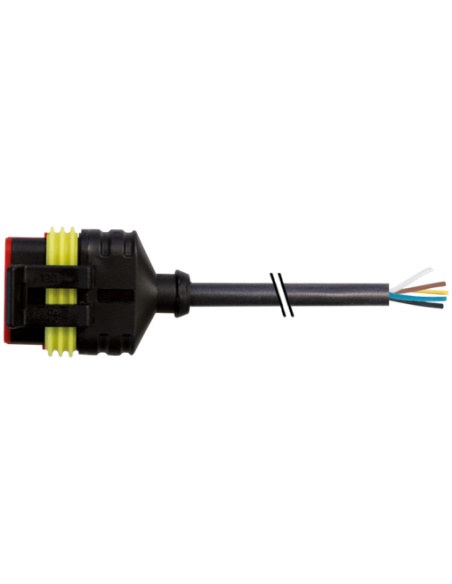

Konektor zaworowy SuperSeal żeński z wolnym końcem kabla – 7072-73161-5140100
Konektor SuperSeal żeński z wolnym końcem kabla to profesjonalne rozwiązanie dedykowane przemysłowym i motoryzacyjnym instalacjom elektrycznym, w których wymagane są niezawodne połączenia sygnałowe oraz zasilające. Produkt o kodzie 7072-73161-5140100 zapewnia stabilność, trwałość oraz odporność w trudnych warunkach otoczenia.
Zalety konektora SuperSeal do instalacji elektrycznych
- Wysoki stopień ochrony IP67 – gwarancja odporności na pył i wilgoć, nawet podczas zanurzenia w wodzie.
- Zakres temperatur pracy od -40°C do 125°C – idealne rozwiązanie do zastosowań w ekstremalnych warunkach środowiskowych.
- Odporność na chemikalia i oleje – dzięki obudowie z tworzywa sztucznego oraz uszczelce silikonowej konektor pozostaje niezawodny nawet w kontakcie z agresywnymi mediami.
- Solidna blokada zatrzaskowa – pewne połączenie zapobiegające przypadkowemu rozłączeniu w trakcie pracy urządzeń.
- Kabel w osłonie PUR – elastyczność, wysoka wytrzymałość na ścieranie oraz odporność na promieniowanie UV i płomienie.
- Intuicyjna identyfikacja przewodów – cztery kolory ułatwiają prawidłowe podłączenie według schematu kolorów oraz przemyślany układ pinów.
Obsługa i typowe zastosowania konektora SuperSeal AMP 1.5
Konektor zaworowy SuperSeal znajduje zastosowanie wszędzie tam, gdzie niezbędne jest bezpieczne i trwałe połączenie elektryczne — w aplikacjach motoryzacyjnych, automatyce przemysłowej, maszynach rolniczych, systemach zasilania i sterowania, instalacjach zewnętrznych oraz urządzeniach narażonych na czynniki atmosferyczne. Konstrukcja wykorzystująca złącza AMP SuperSeal 1.5 stanowi standard łączenia w branży motoryzacyjnej i przemyśle.
Główne zastosowania:
- Przemysł motoryzacyjny: podłączanie czujników, zaworów, elementów sterujących w systemach pod maską i na podwoziu.
- Automatyka przemysłowa: zasilanie i sygnały dla zaworów elektromagnetycznych, siłowników oraz elementów wykonawczych.
- Maszyny rolnicze i budowlane: niezawodne połączenia w instalacjach narażonych na wstrząsy, pył i wilgoć.
- Systemy oświetleniowe, urządzenia outdoorowe oraz sprzęt narażony na działanie warunków atmosferycznych.
Wytrzymałość i funkcjonalność złącza SuperSeal
Długość kabla wynosząca 1 metr pozwala na komfortowy montaż w większości aplikacji. Obudowa z tworzywa sztucznego jest odporna na uszkodzenia mechaniczne oraz działanie czynników chemicznych, benzyny i oleju. Konektor posiada cztery piny o powłoce cynowanej, co poprawia przewodnictwo oraz zabezpiecza przed wilgocią, a trwałe połączenie zapewnia blokada zatrzaskowa.
Wtyczka wyróżnia się również łatwym montażem i szeroką kompatybilnością oraz możliwością dostosowania do indywidualnych potrzeb instalacyjnych, na przykład poprzez dobór długości kabla. Złącze spełnia normy dotyczące odporności ogniowej, UV oraz wytrzymałości mechanicznej.

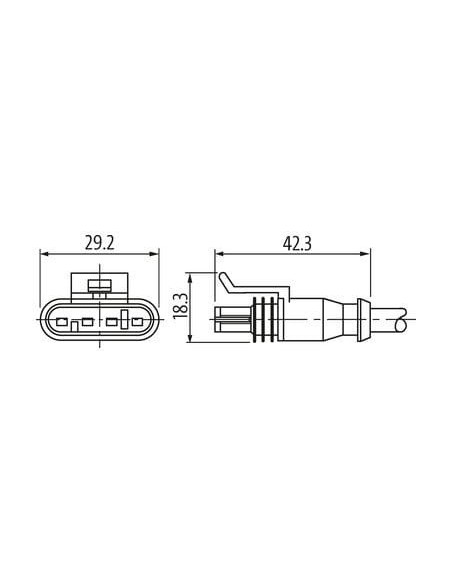

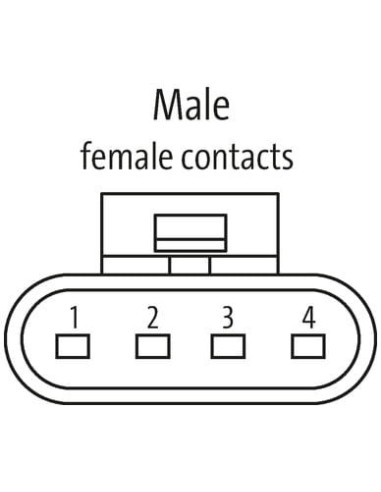

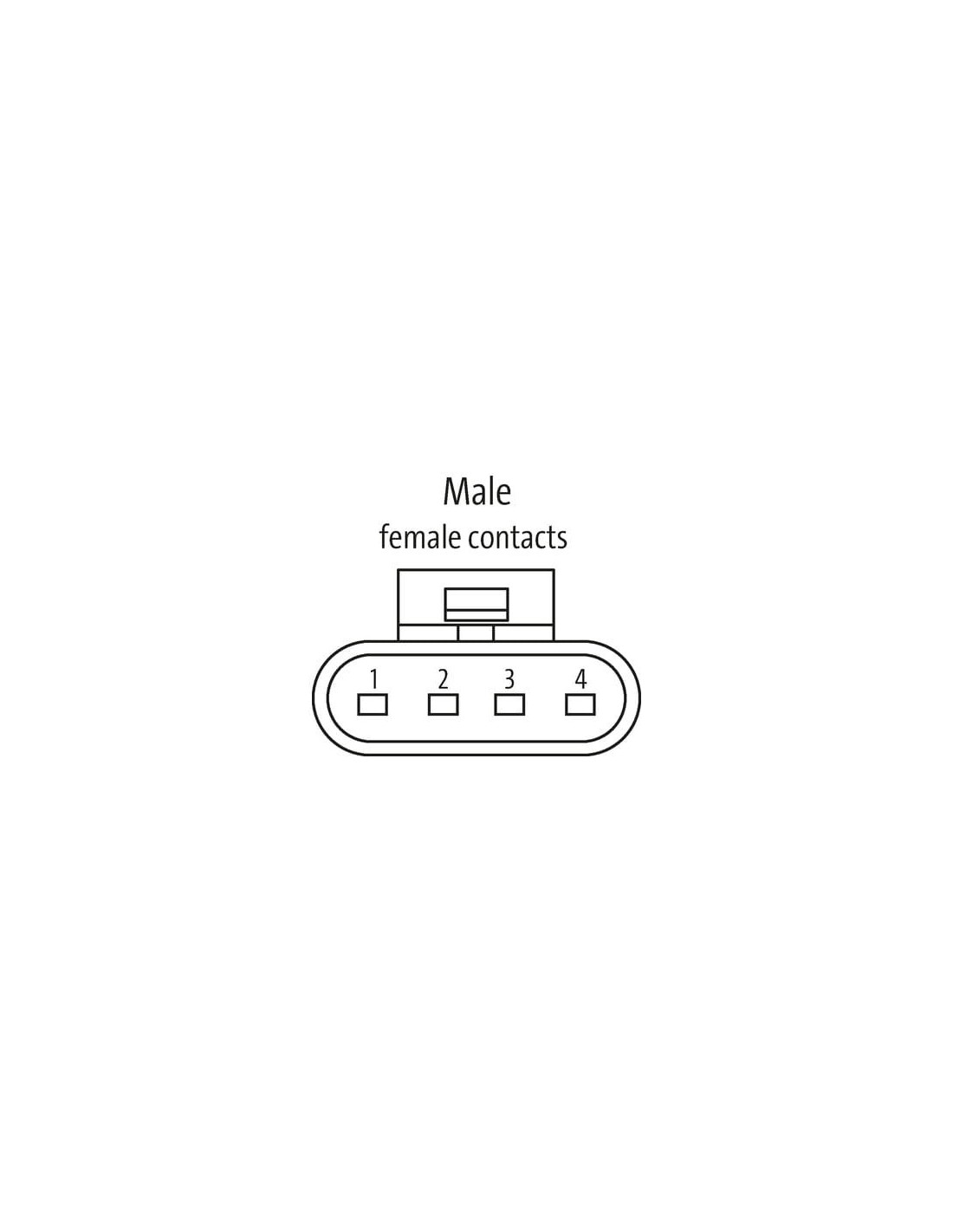

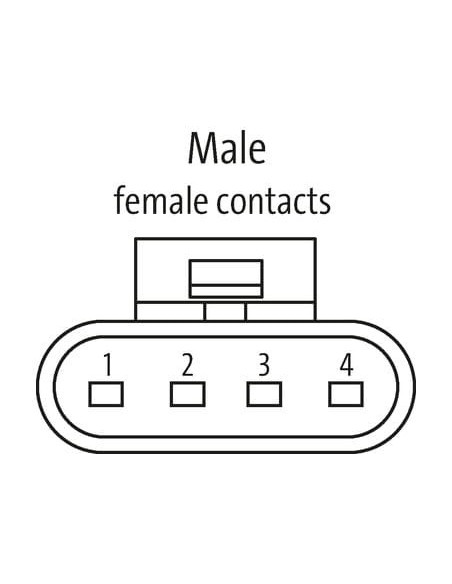

Budowa przewodu i oznaczenie pinów

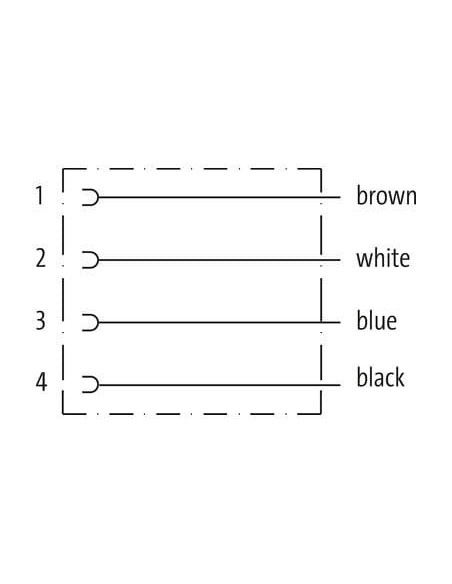

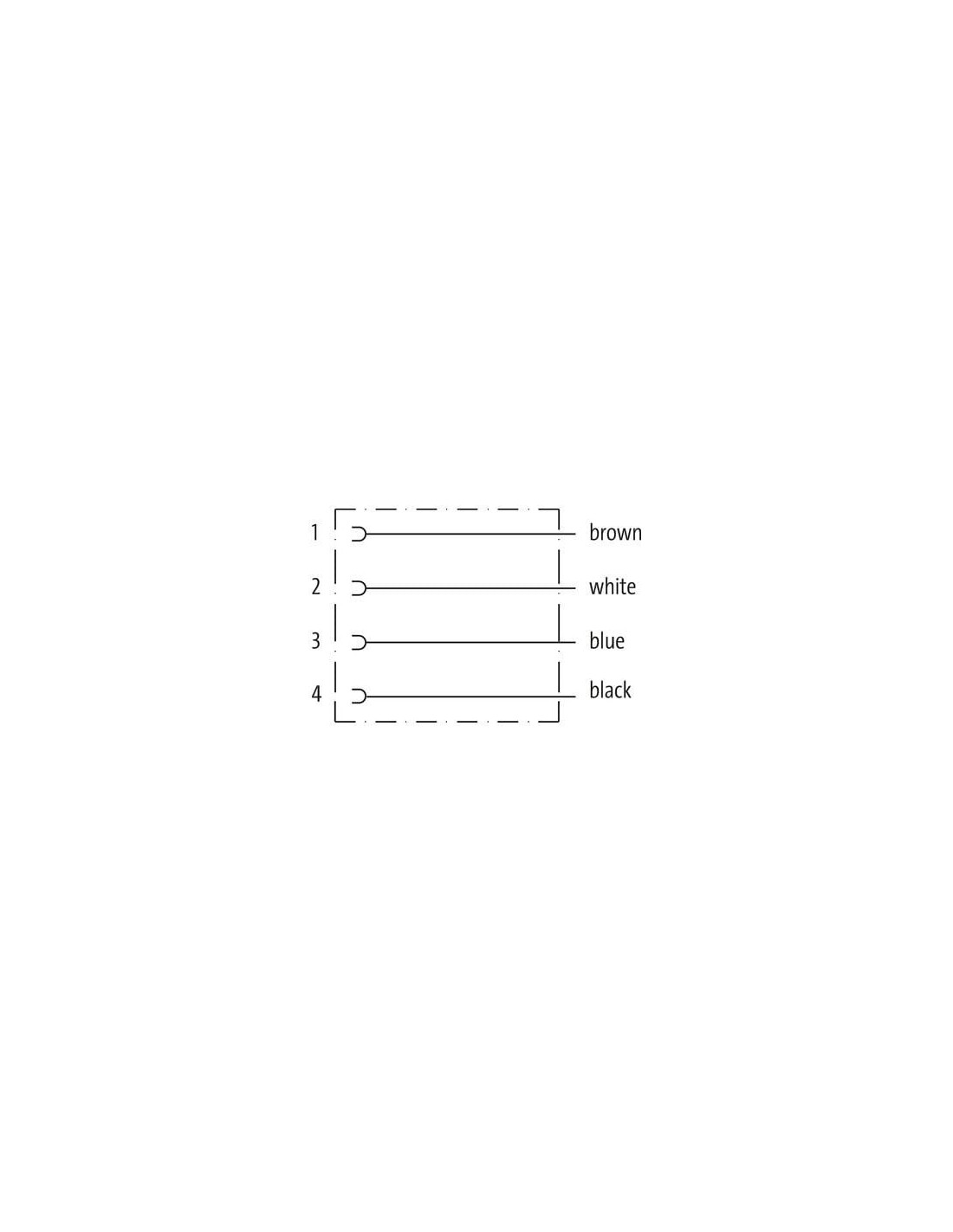

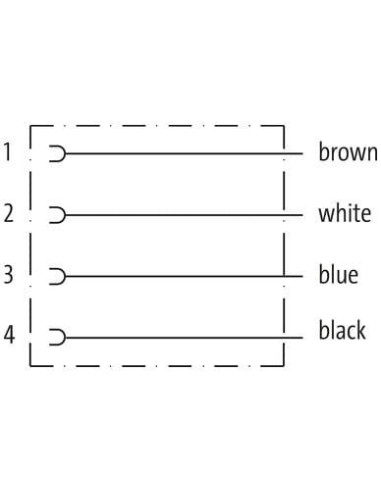

Przewód posiada cztery żyły o przekroju 0,75 mm²: brązowy, biały, niebieski oraz czarny (zgodnie z przedstawionym schematem połączeń). Oznaczenie pinów:
- Pin 1 – brązowy
- Pin 2 – biały
- Pin 3 – niebieski
- Pin 4 – czarny
Takie oznaczenie ułatwia zarówno montaż, jak i późniejszą diagnostykę przewodów w instalacji.
Dlaczego warto wybrać konektor zaworowy SuperSeal z kablem?
Konektor SuperSeal żeński z wolnym końcem kabla umożliwia tworzenie trwałych, odpornych i bezpiecznych połączeń elektrycznych. Produkt dedykowany jest do środowisk wymagających odporności na wilgoć, pył, drgania oraz chemikalia. Przemyślana konstrukcja oraz wysoka jakość wykonania czynią złącze uniwersalnym wyborem w wielu branżach, zapewniając stabilność sygnału i zasilania nawet w najtrudniejszych warunkach eksploatacji.
