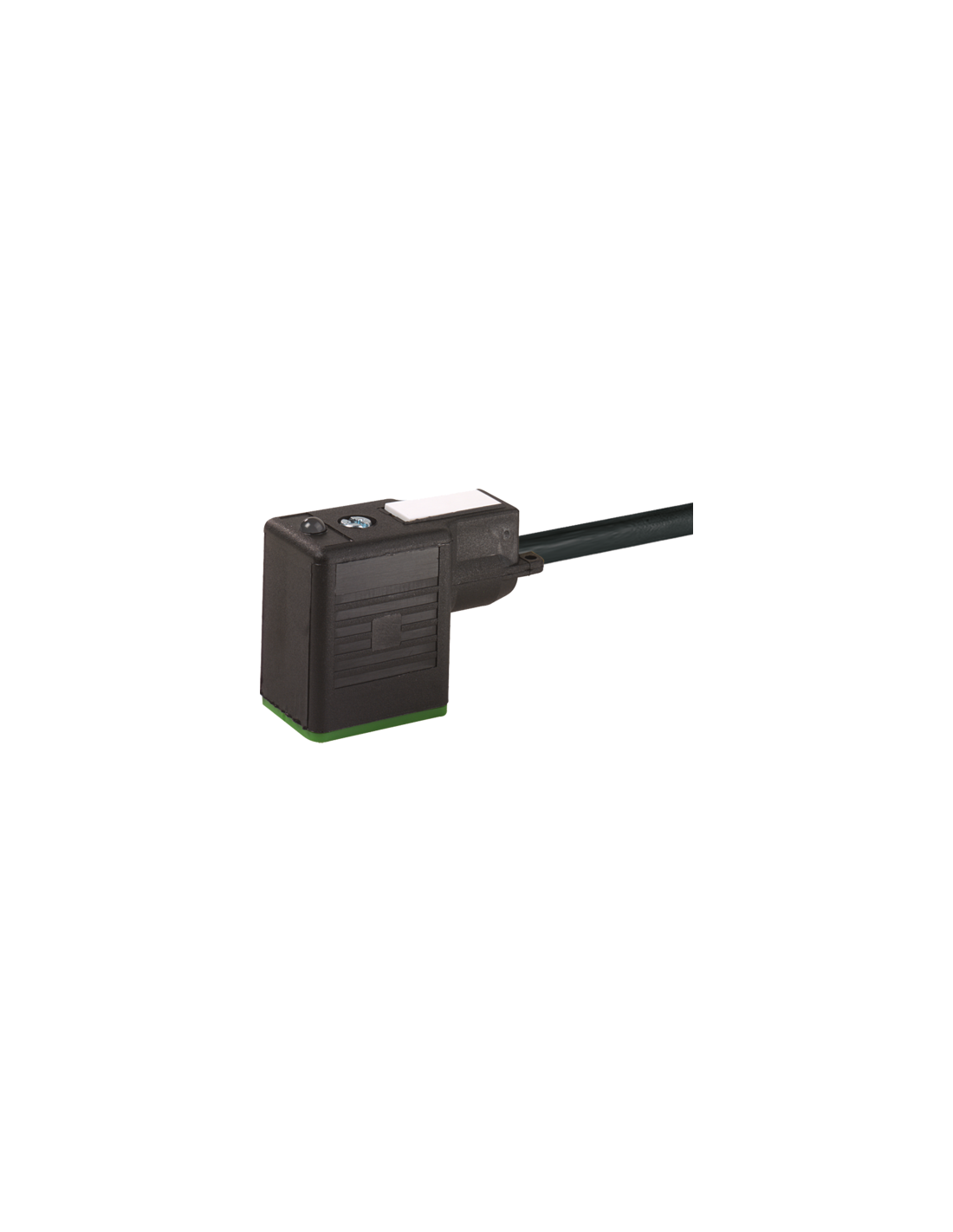

MSUD
Typ BI (11 mm)
24 V AC ±20% / DC ±25%
Dioda LED i obwód zabezpieczający
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 3 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | MSUD BI |
| Gwint | M3 |
| Materiał | PBT |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane techniczne | Dane elektryczne
| Czas opóźnienia opadania maks. | 20 ms |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Szczytowe napięcie wyłączające maks. | 55 V |
| Prąd roboczy na styk maks. | 4 A |
| Pobór prądu maks. | 15 mA |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Dodatkowy obwód | Dioda, Z-Diode |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | galvanized |
| Powłoka złącza śrubowego | galvanized |
| Kolor obudowy | czarny |
| Materiał uszczelka | PUR |
| Blokada materiału | Stal |
| Material screw connection | Stal |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 626 |
| Rodzaj przewodu | 2 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 55,33 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,8 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |
| Promień gięcia (w ruchu) | 15 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
Konektor zaworowy MSUD typ BI 11 mm do przewodu 3-żyłowego – profesjonalne rozwiązanie do automatyki

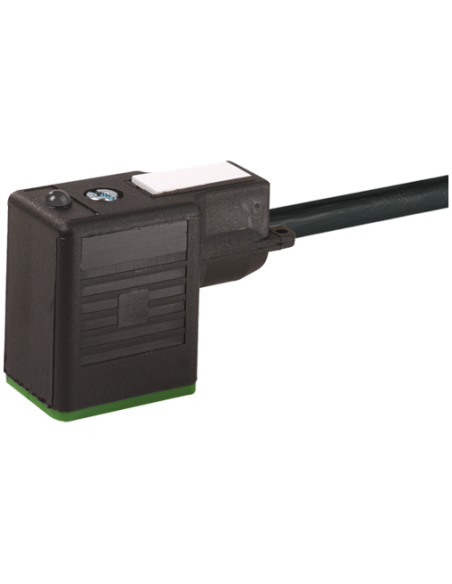

Konektor zaworowy MSUD typ BI 11 mm o kodzie produktu 7000-11021-6260300 to wysokiej jakości złącze dedykowane do szybkiego i bezpiecznego połączenia elektrozaworów w instalacjach przemysłowych, maszynowych oraz automatyce. Kompaktowa konstrukcja i zintegrowane zabezpieczenia czynią go niezawodnym rozwiązaniem dla wymagających aplikacji.
Zastosowanie konektora zaworowego MSUD BI – uniwersalność i bezpieczeństwo
Złącze MSUD typ BI znajduje szerokie zastosowanie w:
- systemach automatyki przemysłowej,
- instalacjach pneumatycznych i hydraulicznych,
- maszynach produkcyjnych,
- aplikacjach, gdzie wymagane jest szybkie podłączanie i wymiana zaworów elektromagnetycznych.
Konektor sprawdza się wszędzie tam, gdzie liczy się niezawodność połączenia, szczelność oraz odporność na warunki środowiskowe i czynniki chemiczne.
Najważniejsze cechy konektora zaworowego MSUD typ BI
- Wytrzymałość środowiskowa – stopień ochrony IP67 zapewnia szczelność oraz ochronę przed pyłem i wilgocią, umożliwiając pracę nawet w trudnych warunkach przemysłowych.
- Montaż – szybki i bezpieczny montaż dzięki zastosowaniu gwintu M3, co umożliwia łatwe włożenie i przykręcenie.
- Sygnalizacja LED – wbudowana dioda LED (żółta) umożliwia szybkie sprawdzenie stanu pracy urządzenia.
- Obwód zabezpieczający – dioda Z-Diode gwarantuje ochronę obwodu zaworu.
- Wytrzymałe materiały – obudowa z tworzywa PBT jest odporna na oleje i większość chemikaliów, a uszczelka z PUR wraz z metalowymi elementami galwanizowanymi zapewnia dodatkową trwałość.
- Uniwersalność zasilania – obsługuje napięcia AC 24V (19,2–28,8V) i DC 24V (18–30V), co ułatwia integrację w różnych systemach.
- Elastyczność długości przewodu – kabel o długości 3 m z możliwością zamówienia innych długości na życzenie.
Konstrukcja i schemat przyłączeniowy
Złącze MSUD BI jest wyposażone w trójdrożny przewód (czarny 1, czarny 2, zielono-żółty), który posiada wysokiej jakości izolację PVC oraz osłonę PUR, zapewniającą odporność na przetarcia i działanie olejów zgodnie z normą DIN EN 60811-404. Skrętka miedziana klasy 6 gwarantuje odpowiednią elastyczność i trwałość.
- Maksymalny prąd roboczy na styk: 4 A
- Zakres temperatury pracy: od -25°C do +85°C
- Maksymalna odporność kabla na zginanie: aż 2 miliony cykli przy zastosowaniach ruchomych

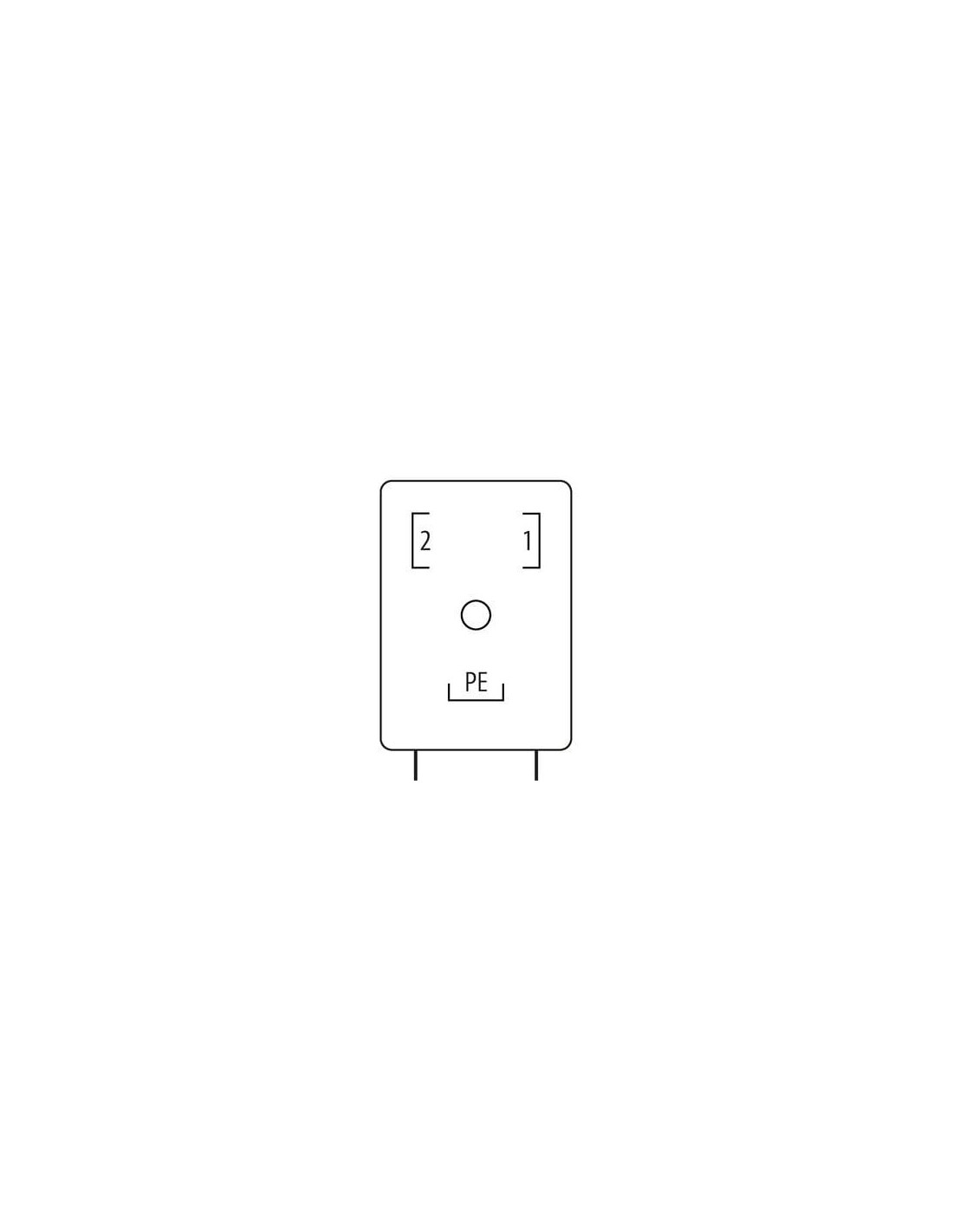

Załączone ilustracje przedstawiają zarówno szczegóły montażowe, jak i schemat połączeń, co ułatwia prawidłową instalację oraz podłączenie zaworów zgodnie z wymaganiami producentów maszyn.
Konektor MSUD BI – niezawodność, bezpieczeństwo i wygodny montaż
Konektory zaworowe MSUD typ BI 11 mm są niezastąpione w środowiskach, gdzie liczy się bezpieczeństwo eksploatacji oraz prostota montażu i serwisu. Spełniają wymogi podwyższonej ochrony (IP67), są odporne na oleje, środki chemiczne oraz intensywne użytkowanie w zróżnicowanych warunkach temperaturowych. Wytrzymałość mechaniczna i wysokie parametry elektryczne pozwalają na ich stosowanie również w wymagających aplikacjach maszynowych oraz automatycznych systemach produkcji.
Konektor MSUD BI z przewodem to gwarancja niezawodnego połączenia zaworów, sprawnej diagnostyki dzięki sygnalizacji LED oraz pełnej ochrony zarówno zaworu, jak i instalacji elektrycznej.
