Dostępny
Xtreme - Outdoor
Męski prosty
max. 24 V DC
6-piny
bez komponentów
bez koszulek kablowych
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 10 m |
| Typ montażu | włożone |
| Powłoka styku | cynowane |
| Family construction form | SuperSeal |
| odpowiedni do peszli (Ø wewnętrzna) | 12 mm |
| Materiał styk | Stop miedzi |

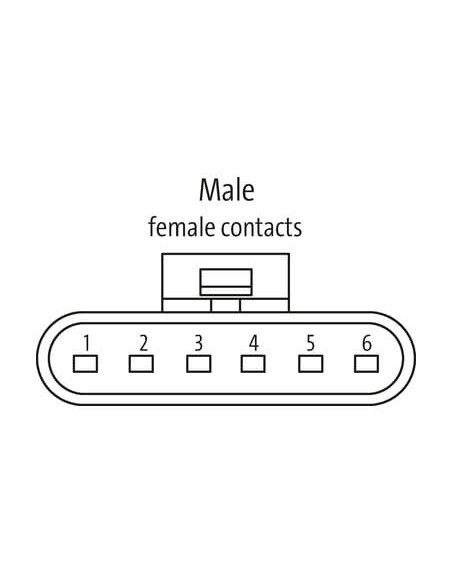

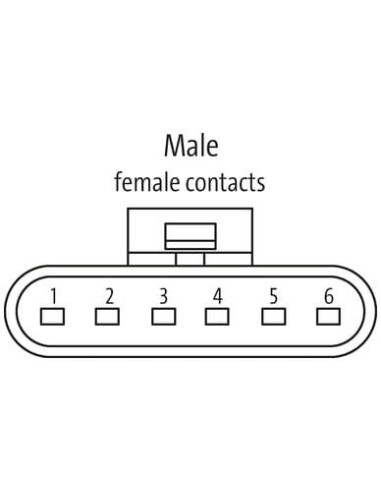

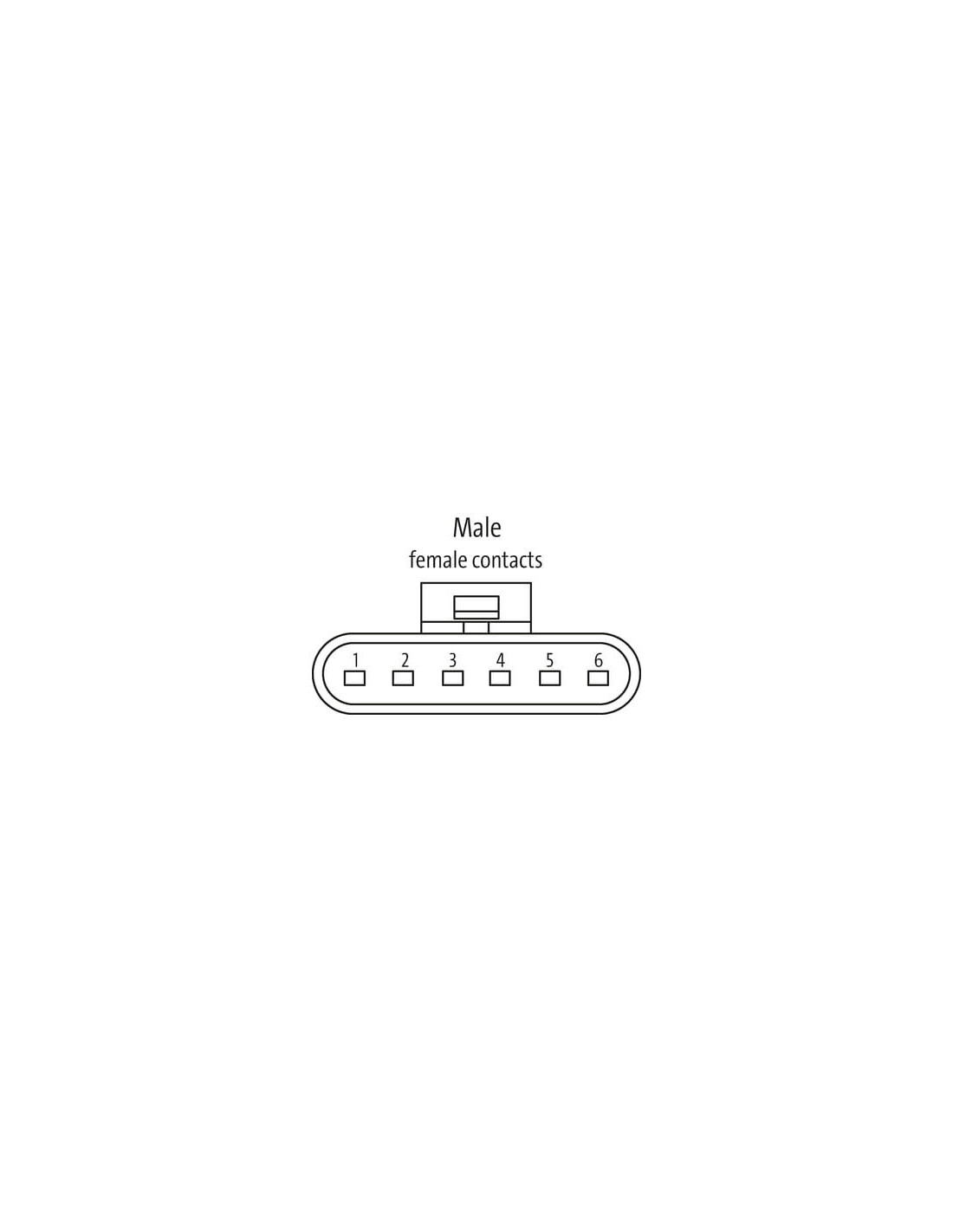

| Liczba biegunów | 6 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 24 V |
| Prąd roboczy na styk maks. (40 °C) | 6 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Family construction form | AMP SuperSeal 1.5 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, zablokowane |
| Stopień zanieczyszczenia | 3 |
| Dodatkowy obwód | bez komponentów |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał uszczelka | Silikon |
| Materiał obudowa | Tworzywo sztuczne |
| Material overmolding | TPU |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Blokada zatrzaskowa |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 125 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Konektor zaworowy SuperSeal 6-pin – profesjonalne połączenia elektryczne w wymagających warunkach

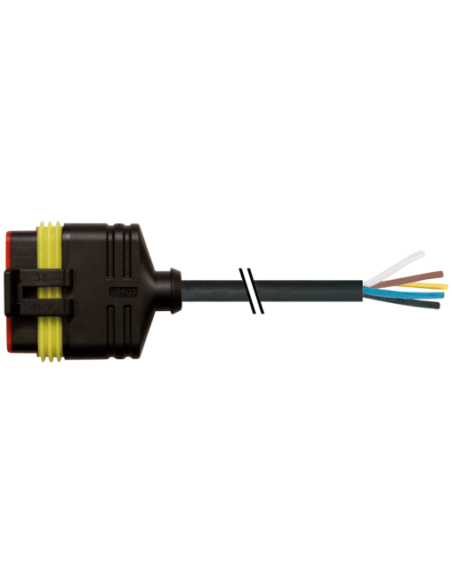

Konektor zaworowy SuperSeal, oznaczony kodem 7072-73221-5161000, to wysokiej jakości złącze elektryczne zaprojektowane do zastosowań przemysłowych i motoryzacyjnych. Dzięki 6-pinowej konstrukcji oraz odporności na trudne warunki środowiskowe, doskonale sprawdza się w instalacjach, gdzie wymagana jest trwałość, niezawodność i bezpieczeństwo transmisji sygnałów lub zasilania.
Wytrzymałość i niezawodność konektora SuperSeal
Hermetyczna obudowa wykonana z wysokiej jakości tworzywa sztucznego oraz uszczelnienie silikonowe zapewniają klasę szczelności IP67, co potwierdza pełną ochronę przed pyłem oraz odporność na czasowe zanurzenie w wodzie. Konektor jest przystosowany do pracy w szerokim zakresie temperatur od -40°C do +125°C, dzięki czemu można go stosować zarówno w pojazdach, maszynach rolniczych, sprzęcie budowlanym, jak i w instalacjach zewnętrznych.
Konektor SuperSeal 6-pin – uniwersalne zastosowania
Urządzenie doskonale sprawdza się w miejscach, gdzie istotne jest niezawodne połączenie elektryczne, nawet w warunkach dużej wilgotności, kontaktu z olejem czy chemikaliami. 6 wyprowadzonych przewodów umożliwia integrację z wieloma typami urządzeń, m.in. z elektrozaworami, czujnikami, modułami sterującymi oraz rozdzielaczami zasilania. Możliwość zastosowania w systemach instalacji nisko- i średnionapięciowych do 24V DC oraz prądzie 6A na każdy styk sprawia, że konektor może obsługiwać różnorodne sygnały sterujące i zasilające.
Zalety i cechy użytkowe konektora zaworowego SuperSeal
- 6-pinowa konstrukcja – umożliwia realizację rozbudowanych połączeń wielokanałowych

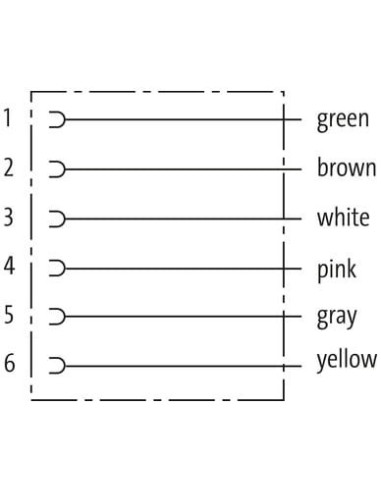

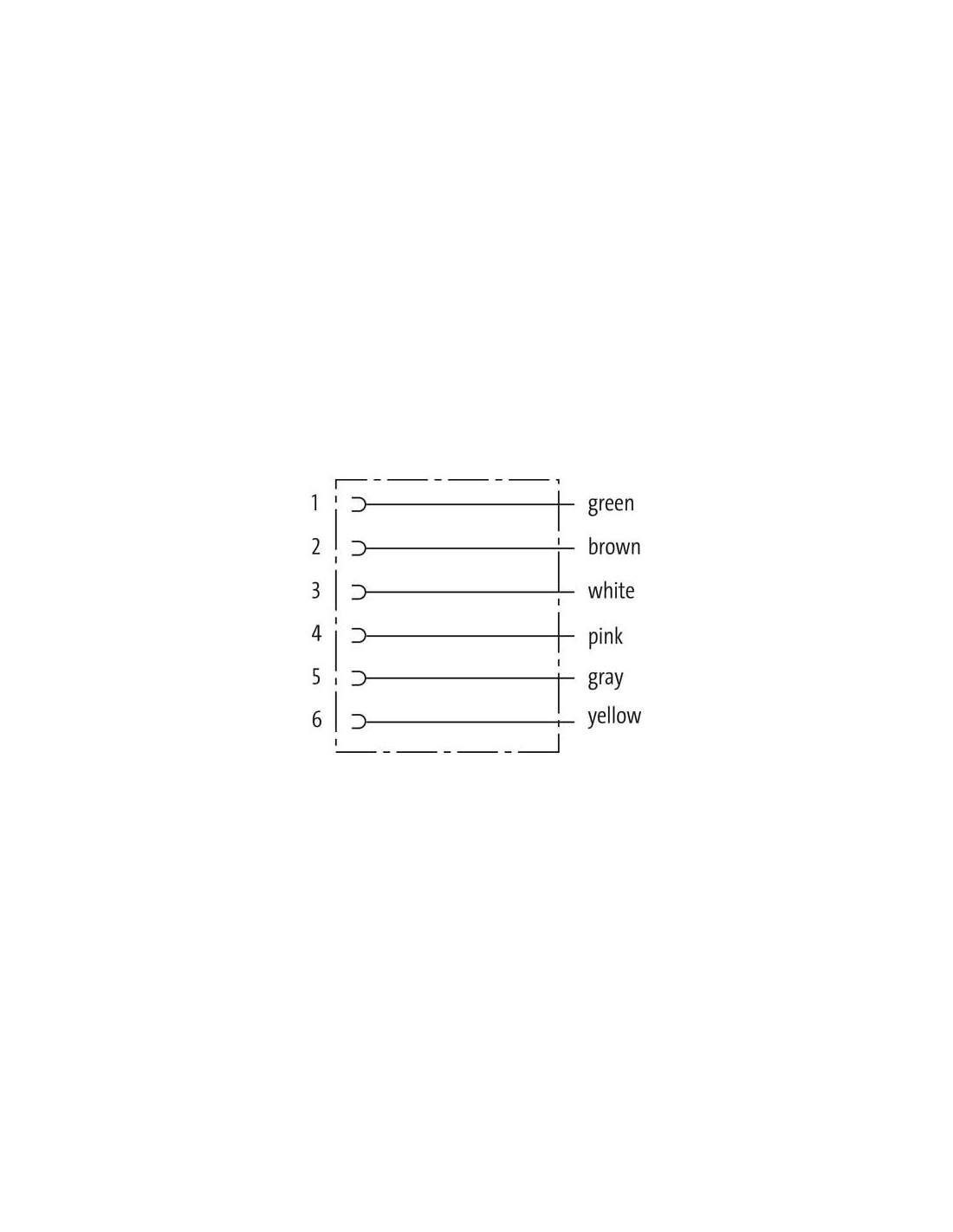

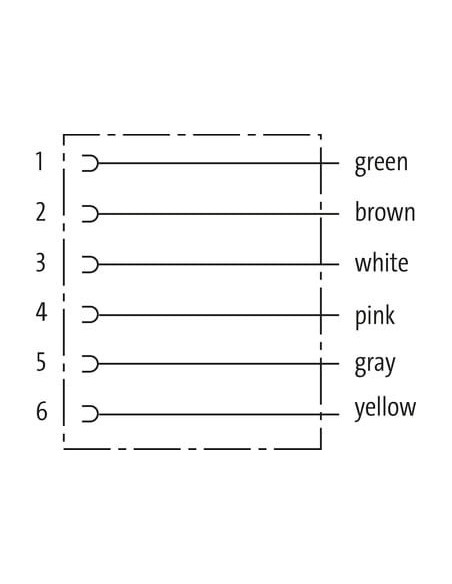

- Oznaczone kolory przewodów (zielony, brązowy, biały, różowy, szary, żółty) ułatwiają poprawne podłączenie oraz diagnostykę instalacji
- Wysoka odporność chemiczna – sprawdzi się w obecności olejów i większości typowych środków przemysłowych
- Elastyczna długość kabla – standardowo 10 m, z możliwością zamówienia innych długości dostosowanych do potrzeb aplikacji
- Łatwy montaż – blokada zatrzaskowa zapewnia szybkie, pewne i bezpieczne łączenie oraz rozłączanie
- Kompatybilność z peszlem o średnicy wewnętrznej 12 mm pozwala na dodatkową ochronę przewodów
- Konstrukcja AMP SuperSeal 1.5 – szeroko stosowana w przemyśle motoryzacyjnym i automatyce
Typowe zastosowania konektora SuperSeal 6-pinowego
Konektor zaworowy SuperSeal jest wykorzystywany przede wszystkim w:
- Systemach automatyki przemysłowej i układach sterowania
- Pojazdach specjalnych oraz samochodach ciężarowych
- Maszynach rolniczych, budowlanych i leśnych
- Czujnikach i siłownikach hydraulicznych oraz pneumatycznych
- Instalacjach zewnętrznych wymagających odporności na czynniki atmosferyczne
Dzięki solidnej konstrukcji oraz uniwersalności złącza SuperSeal, znajduje ono zastosowanie w wielu dziedzinach techniki, gwarantując niezawodność i długą żywotność połączenia, nawet w najbardziej wymagających warunkach.
