Typ A (18 mm)
24 V AC/DC ±25%
LED
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 10 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | MSUD A |
| Gwint | M3 |
| Materiał | PBT |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 18 V |
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | galvanized |
| Powłoka złącza śrubowego | galvanized |
| Kolor obudowy | czarny |
| Blokada materiału | Stal |
| Material screw connection | Stal |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 036 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | żółty |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 56,1 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,85 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

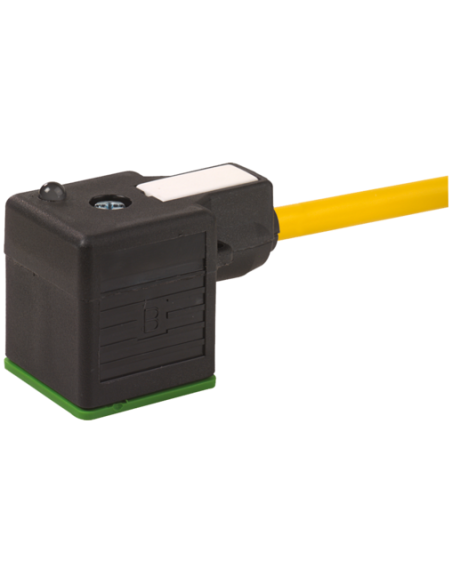

Zawór MSUD format A 18 mm na kabel 7000-18001-0361000 – profesjonalne rozwiązanie do automatyki
Zawór MSUD format A 18 mm z przewodem o długości 10 metrów to komponent wysokiej jakości, specjalnie przeznaczony do zastosowań w systemach automatyki przemysłowej, sterowania maszynami oraz aparaturze procesowej. Jest on stworzony zarówno do pracy w wymagających środowiskach przemysłowych, jak i w systemach, gdzie niezawodność i trwałość są kluczowe.
Najważniejsze cechy produktu – Zawór MSUD A 18 mm
- Standard montażowy – format MSUD A (18 mm) umożliwia szybki i pewny montaż dzięki zastosowaniu gwintu M3.
- Zasilanie – kompatybilność z napięciem 24 V AC/DC (od 18 V do 30 V) gwarantuje elastyczność i szeroki zakres zastosowania w różnych układach.
- Wskaźnik LED – czytelna sygnalizacja statusu pracy za pomocą diody LED (kolor żółty) zwiększa wygodę diagnostyki.
- Wytrzymałość – obudowa wykonana z tworzywa PBT zapewnia odporność chemiczną oraz na oleje, umożliwiając stosowanie urządzenia w trudnych warunkach przemysłowych.
- Stopień ochrony IP67 – pod warunkiem prawidłowego montażu, produkt jest całkowicie odporny na pył oraz chwilowe zanurzenie w wodzie.
- Przewód o wysokiej odporności – kabel PUR długości 10 m jest odporny na ścieranie, gięcie, skręcanie oraz działanie wielu substancji chemicznych i olejów.
Zastosowania i możliwości wykorzystania
Produkt znajduje szerokie zastosowanie w obszarach przemysłu takich jak:
- Automatyka przemysłowa oraz sterowanie maszynami
- Systemy pneumatyczne i hydrauliczne
- Układy zaworowe i rozdzielcze
- Technika pakowania, transportu oraz robotyka
- Linie produkcyjne narażone na intensywne użytkowanie oraz ekspozycję na ścieranie i działanie substancji chemicznych
Dzięki wytrzymałym materiałom oraz zoptymalizowanej konstrukcji produkt doskonale sprawdza się w aplikacjach wymagających ciągłej pracy, odporności na wibracje, wilgoć, pył oraz szeroki zakres temperatur eksploatacyjnych.
Budowa i ergonomia zaworu MSUD 18 mm
Konstrukcja złącza MSUD A pozwala na łatwy i szybki montaż oraz bezpieczne połączenie elektryczne. Układ przewodów (dwa czarne oraz zielono-żółty PE) umożliwia prawidłowe i niezawodne podłączenie zaworu według najczęściej stosowanych norm automatyki przemysłowej. Ergonomiczny kształt oraz kompaktowe wymiary (18 mm, 27x27 mm) pozwalają na stosowanie go w miejscach o ograniczonej przestrzeni.
Wytrzymałość mechaniczna i niezawodność
Obudowa z tworzywa PBT i kabel w powłoce PUR zapewniają długotrwałą eksploatację produktu. Wysoka odporność na drgania, wielokrotne zginanie i skręcanie przewodu (do 10 milionów cykli przy pracy ciągłej), jak również ochrona przed czynnikami atmosferycznymi i chemicznymi, pozwala na jego wykorzystanie nawet w najbardziej wymagających środowiskach produkcyjnych.
Typowe korzyści z zastosowania zaworu MSUD format A 18 mm na kabel
- Prosta i szybka instalacja redukuje czas przestoju maszyn
- Wysoka odporność na uszkodzenia mechaniczne i środowiskowe
- Kompatybilność z wieloma systemami automatyki
- Możliwość pracy zarówno w aplikacjach stacjonarnych, jak i dynamicznych
Zawór MSUD format A 18 mm na kabel (kod produktu: 7000-18001-0361000) stanowi niezawodne połączenie funkcjonalności, trwałości oraz bezpieczeństwa, zapewniając stabilną pracę w każdych warunkach przemysłowych.
