Dostępny
MSUD
Typ A (18 mm)
230 V AC/DC ±10%
Dioda LED i obwód zabezpieczający
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 3 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | MSUD A |
| Gwint | M3 |
| Materiał | PBT |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane techniczne | Dane elektryczne
| Czas opóźnienia opadania maks. | 20 ms |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 230 V |
| Napięcie robocze AC min. | 207 V |
| Napięcie robocze AC maks. | 253 V |
| Napięcie robocze DC | 230 V |
| Napięcie robocze DC min. | 207 V |
| Napięcie robocze DC maks. | 253 V |
| Szczytowe napięcie wyłączające maks. | 560 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
| Gwint montażowy | M3 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
Dane mechaniczne | Dane materiałowe
| Powłoka złącza śrubowego | galvanized |
| Kolor obudowy | czarny |
| Materiał obudowa | Tworzywo sztuczne |
| Material screw connection | Stal |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 636 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 56,1 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,85 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

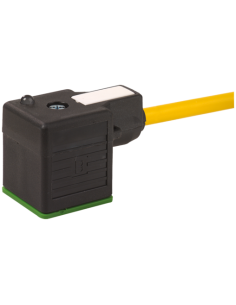

Konektor zaworowy MSUD typ A 18 mm 7000-18061-6360300 – Szerokie zastosowanie w automatyce przemysłowej
Konektor zaworowy MSUD typ A 18 mm o kodzie 7000-18061-6360300 to zaawansowany element dedykowany profesjonalnym instalacjom przemysłowym, automatyce, pneumatyce i hydraulice. Charakteryzuje się solidną konstrukcją oraz zastosowaniem wysokiej jakości materiałów, co gwarantuje długotrwałe i niezawodne użytkowanie nawet w wymagających warunkach środowiskowych.
Najważniejsze cechy konektora MSUD typ A do przewodu o długości 3 m
Ten model posiada obudowę wykonaną z wytrzymałego i odpornego chemicznie tworzywa PBT, co zapewnia ochronę przed agresywnymi mediami, olejami oraz wilgocią. Dzięki wysokiemu stopniowi ochrony IP67 konektor może być stosowany także w wilgotnych lub zapylonych środowiskach pracy.
- Zasilanie 230 V AC/DC, zakres napięć roboczych: 207–253 V
- Dioda LED sygnalizująca pracę oraz obwód zabezpieczający
- Łatwy montaż poprzez włożenie i przykręcenie (gwint M3)
- Długość przewodu: 3 metry
- Kabel z powłoką PUR – wysoka odporność mechaniczna i na zginanie, odporność na UV, benzynę i olej
- Przewód 3-żyłowy, oznaczenia (czarny 1, czarny 2, zielono-żółty)
Możliwości wykorzystania konektora zaworowego MSUD A 18 mm
Konektor zaworowy MSUD typ A znajduje szerokie zastosowanie w automatyzacji procesów produkcyjnych, maszynach przemysłowych, układach elektrozaworów oraz instalacjach hydraulicznych i pneumatycznych. Stanowi niezawodne rozwiązanie do podłączania cewek zaworowych w rozdzielnicach oraz systemach sterowania.
- Stosowany w zasilaniu i sygnalizacji cewek elektromagnetycznych zaworów
- Praca w przemyśle maszynowym, chemicznym, spożywczym, automatyce budynków oraz energetyce
- Dedykowany do środowisk, w których wymagana jest podwyższona szczelność oraz odporność na czynniki zewnętrzne
Zalety stosowania konektora zaworowego MSUD A 18 mm
Odporność chemiczna i mechaniczna predysponuje ten konektor do pracy w wymagających aplikacjach. Zastosowanie diody LED ułatwia lokalizowanie podłączonego przewodu oraz diagnozowanie stanu sygnalizacji. Obwód zabezpieczający chroni urządzenia sterujące przed przepięciami.
- Precyzyjne wykonanie – pewny kontakt i szybki montaż
- Bezpieczeństwo pracy dzięki ochronie IP67
- Przyjazny montaż – ergonomiczna budowa ułatwiająca podłączanie i serwisowanie
- Duża wytrzymałość elektryczna i mechaniczna złącza
Typowa aplikacja konektora zaworowego 7000-18061-6360300
Typowym miejscem wykorzystania konektora MSUD A są linie produkcyjne, maszyny, roboty przemysłowe oraz wszelkiego rodzaju systemy wymagające sprawnego, szybkiego i trwałego połączenia przewodów z zaworami elektromagnetycznymi. Dzięki uniwersalnej konstrukcji oraz możliwości doboru innych długości przewodów, łatwo dopasować rozwiązanie do konkretnego zastosowania.

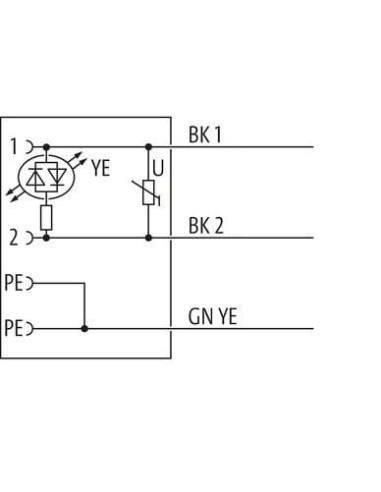

Konektor MSUD typ A – rysunki techniczne i podłączenie
Produkt posiada standardowe wymiary typowe dla złączy MSUD typ A (18 mm x 27 mm), a dołączone rysunki i schematy ułatwiają prawidłowe podłączenie oraz montaż w szafie sterowniczej lub bezpośrednio na urządzeniu.
W przypadku zastosowań w warunkach agresywnych lub wysokiego ryzyka mechanicznego zaleca się dodatkowe zabezpieczenie przewodu oraz konsultację w sprawie odporności materiałów.
