Xtreme - Outdoor
Żeński proste
6...230 V AC/DC
6-piny
bez komponentów
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 5 m |
| Typ montażu | włożone |
| Powłoka styku | nickel plated |
| Family construction form | MDC |
| odpowiedni do peszli (Ø wewnętrzna) | 11 mm |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 6 |
| Długość cięcia (osłona) | 60 mm |
Dane elektryczne | Zasilanie
| Napięcie robocze AC min. | 6 V |
| Napięcie robocze AC maks. | 230 V |
| Napięcie robocze DC min. | 6 V |
| Napięcie robocze DC maks. | 230 V |
| Prąd roboczy na styk maks. | 6 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 60 mm |
| Family construction form | Amphenol AT04-6P |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP68 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 2 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | III |
| Dodatkowy obwód | bez komponentów |
Dane mechaniczne | Dane materiałowe
| Materiał uszczelka | Silikon |
| Materiał obudowa | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Blokada zatrzaskowa |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , rosa, szary, czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 572 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 6 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | , rosa, szary, czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 89,1 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 7,3 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 6 |
| Outer diameter insulation | 1,85 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 8,4 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

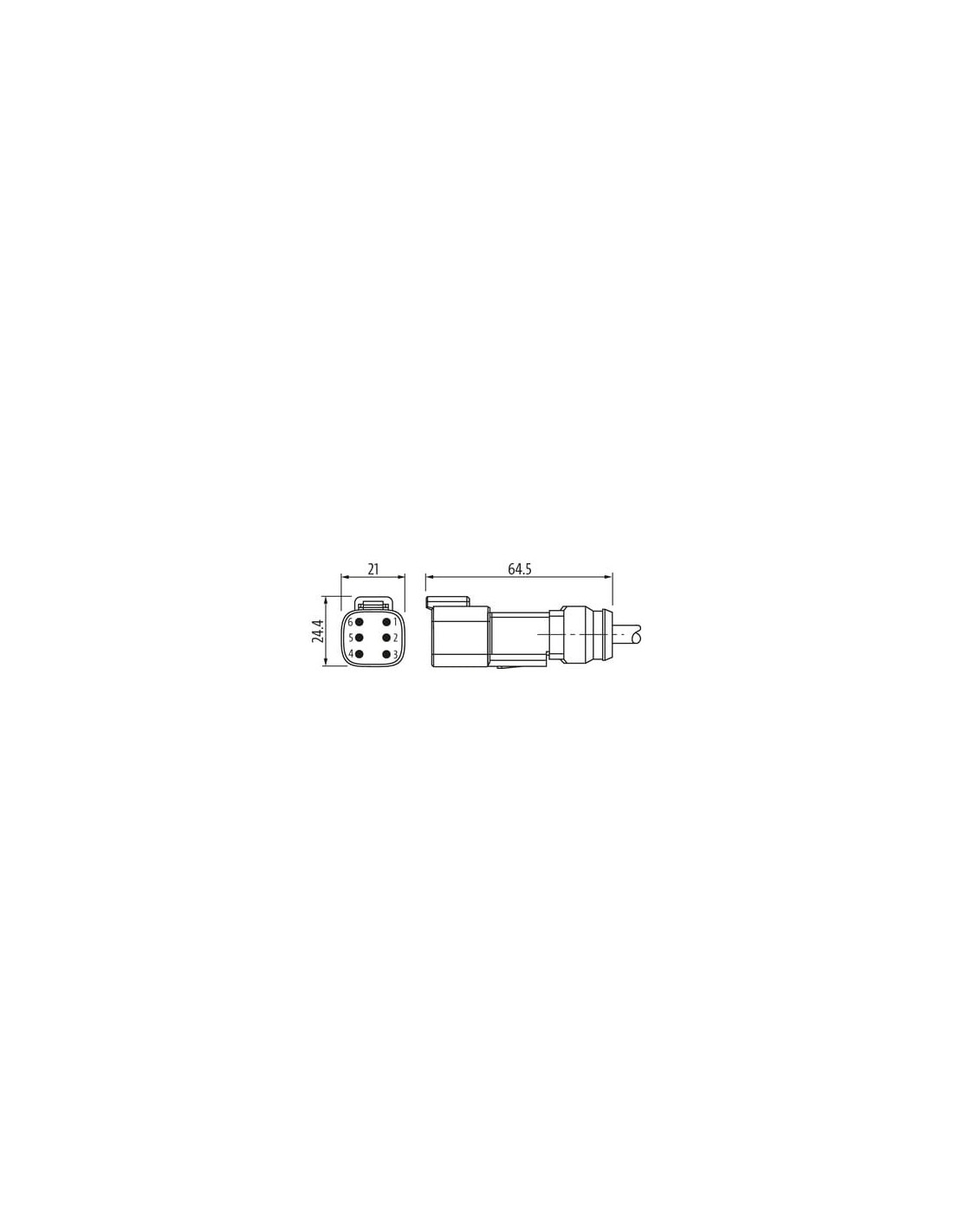

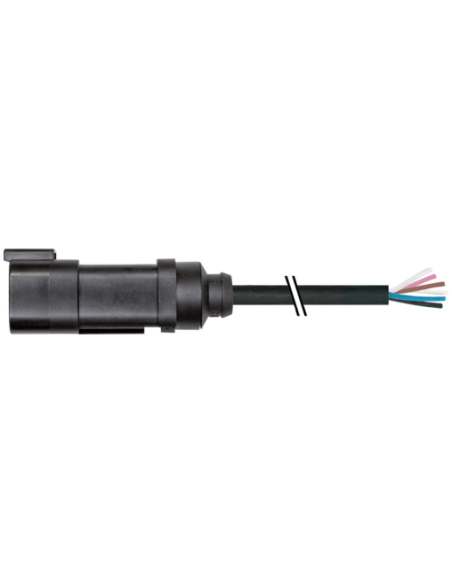

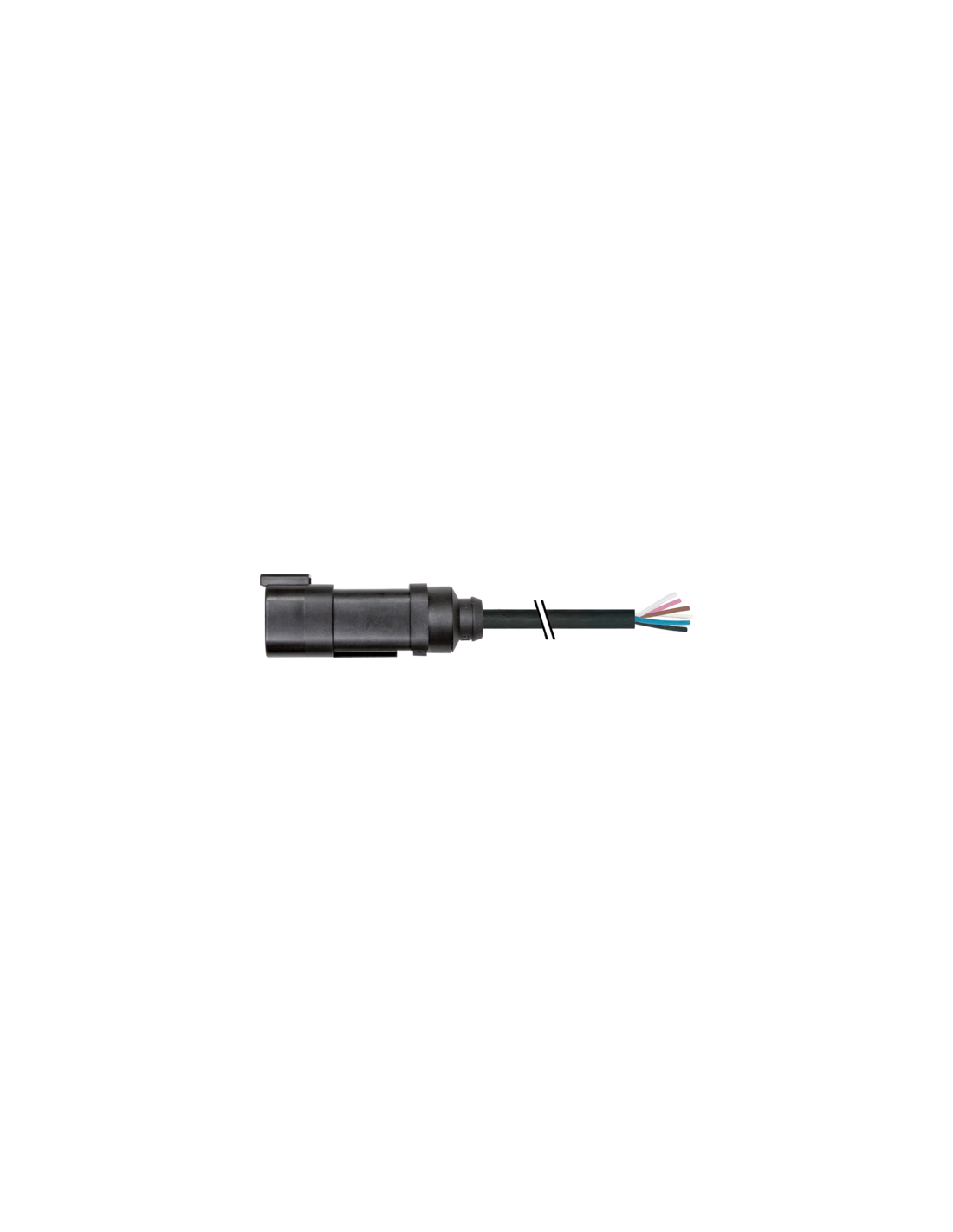

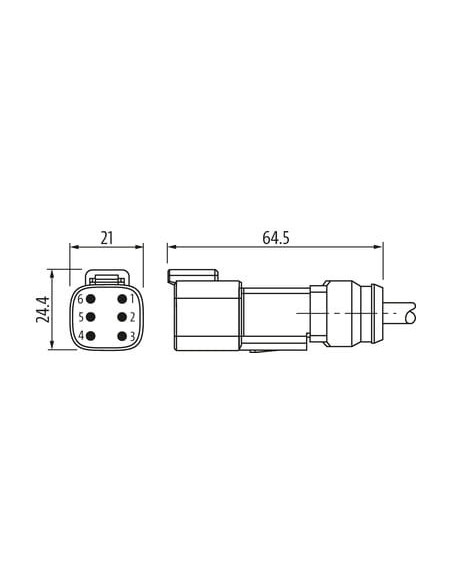

Złącze kabelkowe przemysłowe Amphenol AT04-6P, 6-pin, 5 m – wysoka odporność i niezawodność
Przemysłowe złącze żeńskie Amphenol AT04-6P to wytrzymały przewód połączeniowy przeznaczony do zastosowań w trudnych warunkach środowiskowych. Kabel wyposażony jest w 6-pinowy wtyk prosty z blokadą zatrzaskową, wykonany z wysokiej jakości tworzywa PA odpornego na działanie olejów i substancji chemicznych.
Sprawdzi się idealnie jako złącze elektryczne w środowiskach narażonych na wilgoć, zapylenie i działanie agresywnych mediów – obudowa złącza spełnia normę szczelności IP68. Przewód o długości 5 metrów typu PUR zapewnia odporność na ścieranie, promieniowanie UV oraz intensywne użytkowanie mechaniczne (m.in. gięcie, skręcanie).
Złącze Amphenol AT04-6P – najważniejsze zalety i cechy
- Szóstopinowy przewód z końcówką żeńską – przeznaczony do szerokiej gamy zastosowań przemysłowych
- Odporny przewód PUR – chroni przed ścieraniem, promieniowaniem UV i olejami
- Stopień ochrony IP68 – zapewnia maksymalną szczelność w wymagających warunkach pracy
- Stabilność i pewność połączenia – blokada zatrzaskowa oraz precyzyjna konstrukcja
- Odporność na temperaturę i warunki atmosferyczne – zakres pracy od -25°C do +85°C (nawet do -40°C dla przewodu)
- Zgodność z normami cURus
- Doskonała giętkość i wytrzymałość mechaniczna – przystosowany do pracy w ruchu oraz poddawany częstym cyklom gięcia
Typowe zastosowanie złącza kablowego Amphenol AT04-6P
Złącze sprawdza się wszędzie tam, gdzie wymagana jest niezawodność połączenia elektrycznego w środowisku narażonym na czynniki zewnętrzne, takie jak kurz, wilgoć, oleje czy wibracje. Typowe zastosowania obejmują:
- Automatyka przemysłowa – czujniki, systemy sterowania i bezpieczeństwa
- Budowa maszyn – połączenia w maszynach mobilnych, rolniczych i budowlanych
- Instalacje zewnętrzne i infrastrukturalne – monitoring, oświetlenie, systemy komunikacyjne
- Przemysł spożywczy, chemiczny i wydobywczy – wszędzie tam, gdzie wymagana jest odporność na substancje chemiczne

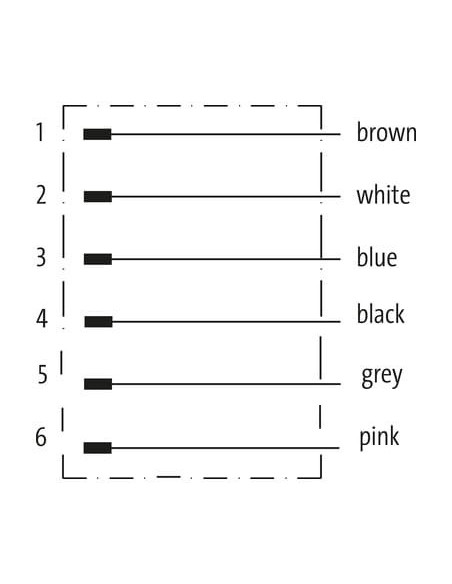

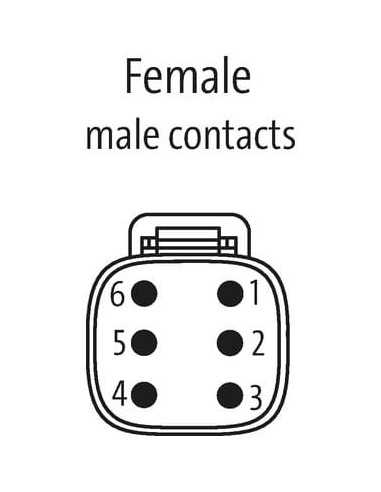

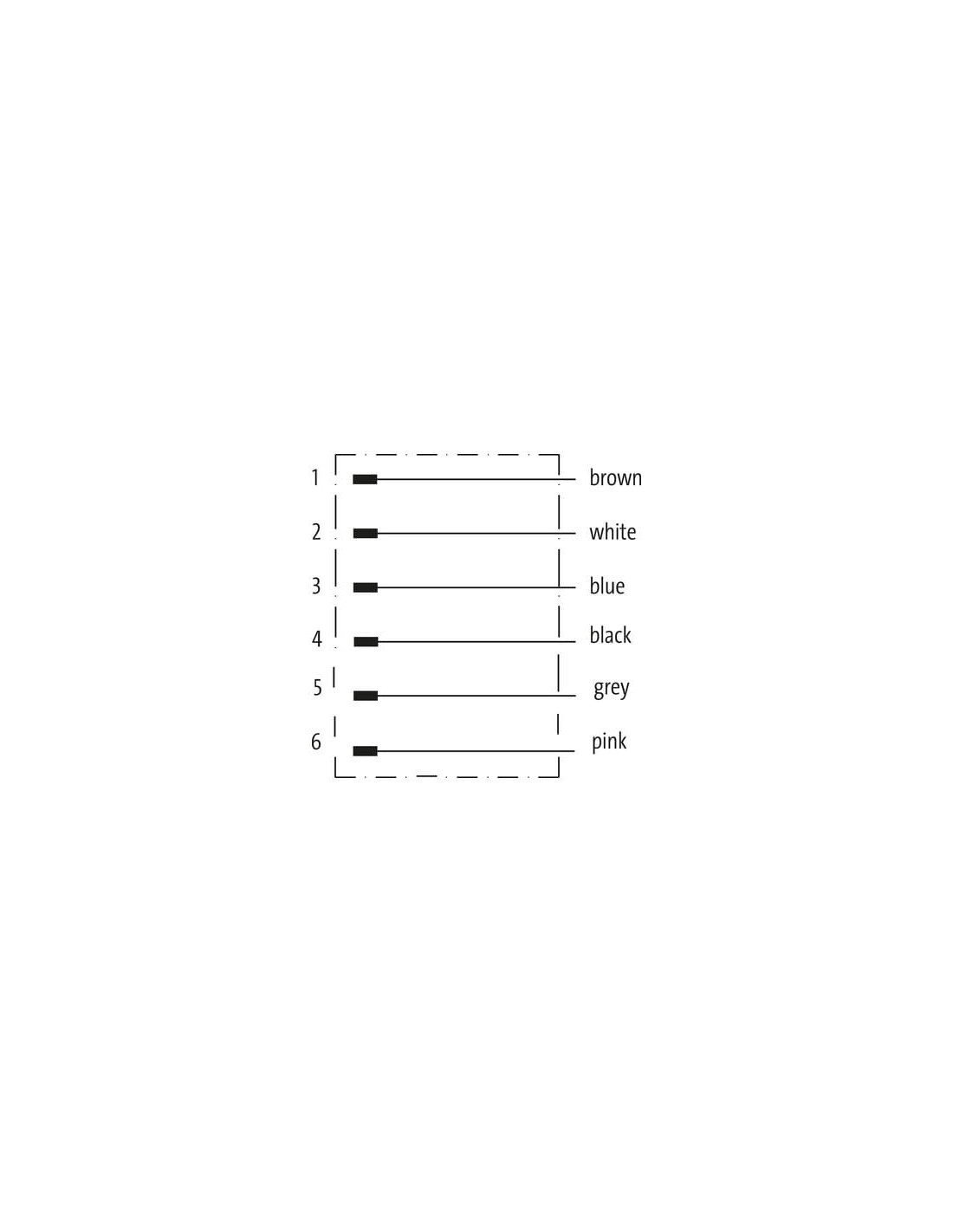

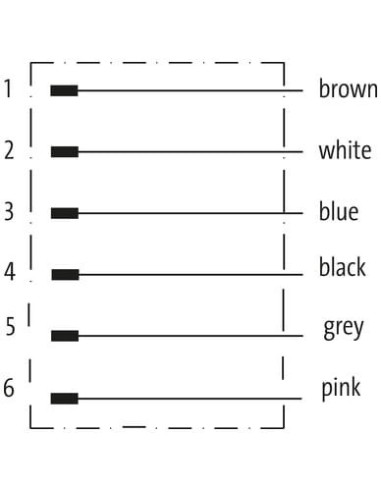

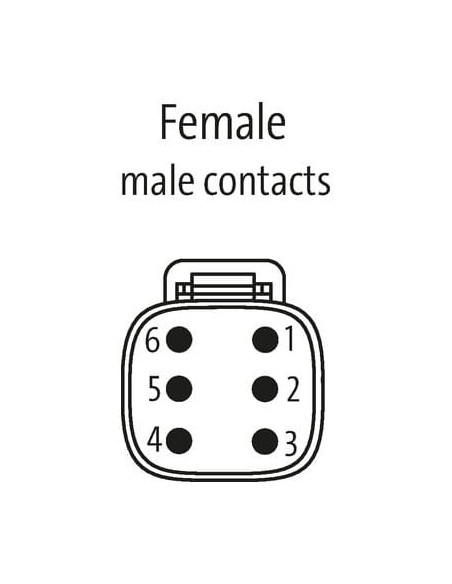

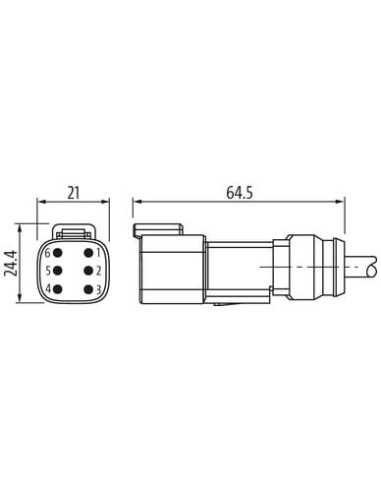

Złącze 6-pin – pinout i opis kolorów przewodów
Wyprowadzenia przewodu:
- 1 – brązowy
- 2 – biały
- 3 – niebieski
- 4 – czarny
- 5 – szary
- 6 – różowy
Czytelny schemat pinów umożliwia łatwe i szybkie podłączenie przewodu w układach automatyki.
Złącze Amphenol AT04-6P – pewność działania
Przewód sygnałowy został zaprojektowany z myślą o wieloletniej oraz bezobsługowej eksploatacji w przemysłowych aplikacjach wymagających najwyższego poziomu ochrony. Przewód posiada właściwości bezhalogenowe i jest wolny od substancji szkodliwych, co podnosi bezpieczeństwo użytkowania w różnorodnych środowiskach pracy.
