MSUD
Typ BI (11 mm)
24 V AC ±20% / DC ±25%
Dioda LED i obwód zabezpieczający
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 10 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | MSUD BI |
| Gwint | M3 |
| Materiał | PBT |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane techniczne | Dane elektryczne
| Czas opóźnienia opadania maks. | 20 ms |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Szczytowe napięcie wyłączające maks. | 55 V |
| Prąd roboczy na styk maks. | 4 A |
| Pobór prądu maks. | 15 mA |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Dodatkowy obwód | Dioda, Z-Diode |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | galvanized |
| Powłoka złącza śrubowego | galvanized |
| Kolor obudowy | czarny |
| Materiał uszczelka | PUR |
| Blokada materiału | Stal |
| Material screw connection | Stal |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

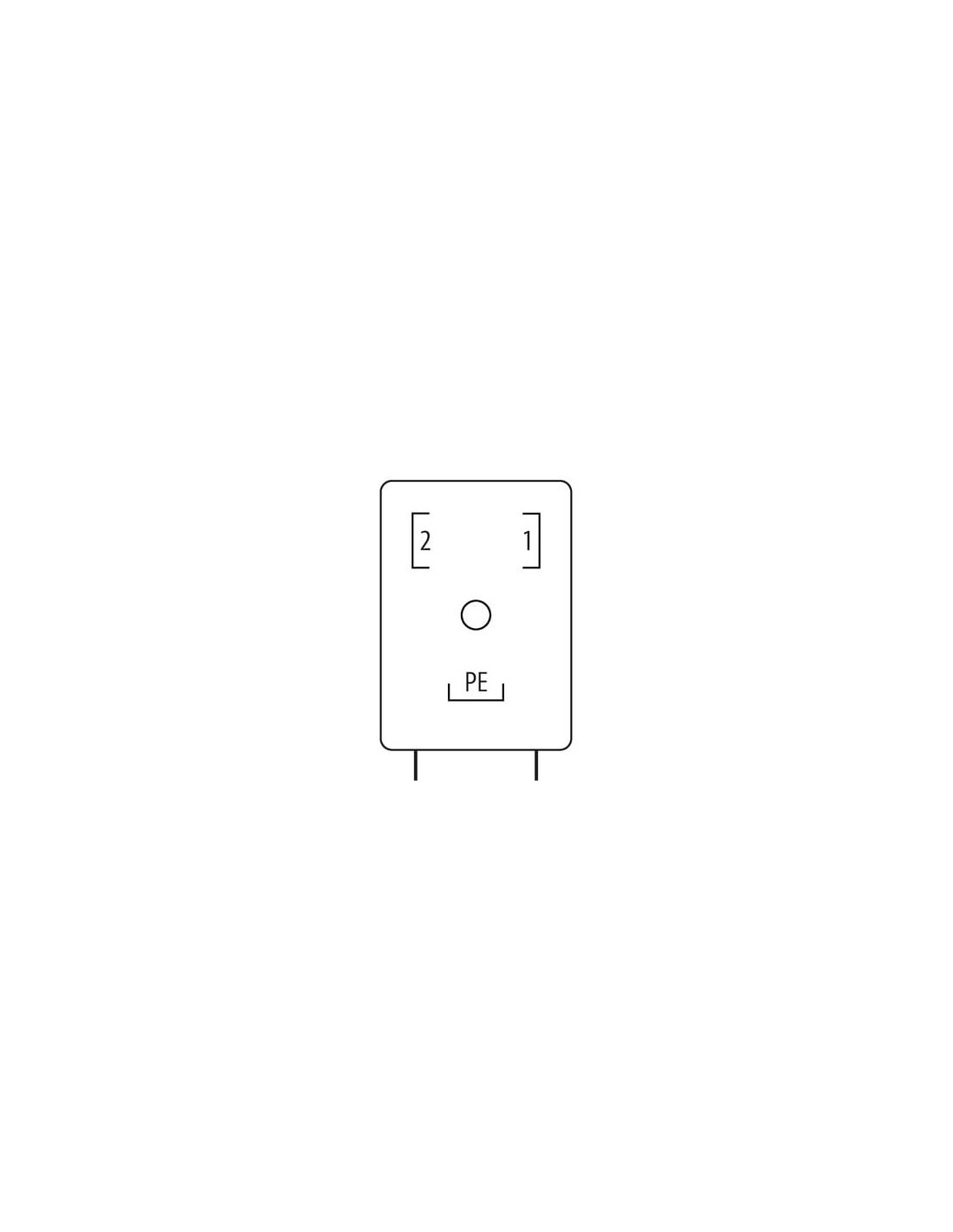

| wire arrangement | czarny 1, czarny 2, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 616 |
| Rodzaj przewodu | 1 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 61,6 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 80 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,8 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 24 |
| Diameter of single wires | 0,2 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 500 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 3 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 70 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |

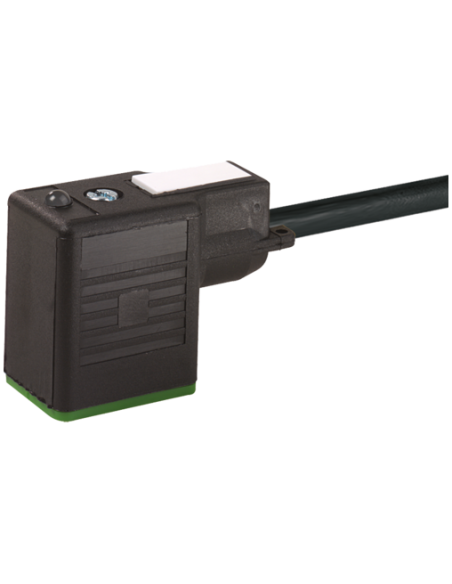

Konektor zaworowy MSUD Typ BI 11mm do kabla – produkt do zastosowań przemysłowych
Konektor zaworowy MSUD Typ BI 11mm (kod produktu: 7000-11021-6161000) to wysokiej jakości element przeznaczony do profesjonalnych zastosowań automatyki przemysłowej, systemów sterowania oraz instalacji maszynowych. Jego głównym zadaniem jest zapewnienie niezawodnego połączenia elektrycznego pomiędzy elektromagnesami zaworów a przewodem sygnałowym, co umożliwia bezpieczną i stabilną transmisję sygnałów.
Najważniejsze cechy konektora zaworowego BI 11mm
- Wbudowana dioda LED wskaźnika stanu – precyzyjna sygnalizacja pracy (kolor żółty), ułatwiająca identyfikację stanu połączenia oraz diagnozę.
- Obwód zabezpieczający – dodatkowa ochrona przed przepięciami i uszkodzeniami wrażliwych komponentów.
- Odporność na warunki przemysłowe – obudowa z wytrzymałego tworzywa PBT, odpornego na chemikalia oraz oleje, co gwarantuje długotrwałą trwałość nawet w trudnych warunkach pracy.
- Stopień ochrony IP67 – pełna szczelność na pyły oraz odporność na krótkotrwałe zanurzenie w wodzie (przy poprawnym montażu „włożone, przykręcone”).
- Możliwość pracy w szerokim zakresie temperatur: od -25°C do +85°C dla konektora oraz od -30°C do +70°C dla kabla (praca ciągła).
- Kabel o długości 10 metrów – przewód PVC o długości 10 m, trójżyłowy (0,75 mm²), odporny na ścieranie i niekorzystne warunki środowiskowe.
- Łatwy i bezpieczny montaż za pomocą złącza śrubowego M3.
Typowe zastosowanie konektora zaworowego MSUD
Konektor zaworowy MSUD jest szeroko stosowany w instalacjach pneumatycznych oraz hydraulicznych, w których wymagana jest skuteczna sygnalizacja pracy zaworów elektromagnetycznych oraz zabezpieczenie układów sterowania przed przepięciami. Produkt doskonale sprawdza się również jako element okablowania rozdzielnic, maszyn produkcyjnych i linii technologicznych.
- Pneumatyczne i hydrauliczne systemy zaworów
- Robotyka i automatyka przemysłowa
- Maszyny produkcyjne i linie montażowe
- Instalacje, w których wymagana jest wysoka odporność na drgania, wodę i pył
Zalety stosowania konektora zaworowego MSUD Typ BI
- Niezawodność połączenia – stabilny transfer sygnałów, minimalizacja zakłóceń oraz bezpieczeństwo urządzeń końcowych.
- Łatwa diagnostyka dzięki wbudowanemu wskaźnikowi LED – umożliwia szybkie wykrycie stanu pracy siłownika lub zaworu.
- Bezpieczeństwo instalacji – zabezpieczenia przed przepięciami chroniące układ przed uszkodzeniem.
- Odporność na czynniki zewnętrzne – wysoki poziom ochrony IP67, odporność na chemikalia i oleje.
- Elastyczność zastosowania – możliwość zamówienia innych długości kabli w zależności od potrzeb aplikacji.
Konstrukcja i szczegóły techniczne konektora MSUD BI 11mm
Produkt wyróżnia się kompaktowymi wymiarami (45 x 28 x 21,5 mm, wysokość 30 mm) oraz prostą, lecz wytrzymałą konstrukcją. Trójżyłowy przewód (czarny 1, czarny 2, zielono-żółty), izolowany wysokiej jakości PVC oraz galwanizowane elementy metalowe gwarantują niezawodność działania przez długi czas. Schemat montażu oraz podłączenia umożliwia szybkie i bezproblemowe wdrożenie nawet w zaawansowanych instalacjach przemysłowych.
Konektor zaworowy MSUD Typ BI 11mm jest idealnym rozwiązaniem dla profesjonalnych instalacji, w których priorytetem jest pewność połączenia oraz bezpieczeństwo pracy systemów sterowania i automatyki.
