MSUD
Typ BI (11 mm)
24 V AC ±20% / DC ±25%
Dioda LED i obwód zabezpieczający
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 0,3 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | MSUD BI |
| Gwint | M3 |
| Materiał | PBT |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane techniczne | Dane elektryczne
| Czas opóźnienia opadania maks. | 20 ms |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Szczytowe napięcie wyłączające maks. | 55 V |
| Prąd roboczy na styk maks. | 4 A |
| Pobór prądu maks. | 15 mA |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Instalowanie | Podłączanie
| Gwint montażowy | M3 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Dodatkowy obwód | Dioda, Z-Diode |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | galvanized |
| Powłoka złącza śrubowego | galvanized |
| Kolor obudowy | czarny |
| Materiał uszczelka | PUR |
| Blokada materiału | Stal |
| Material screw connection | Stal |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 236 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 56,1 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,85 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

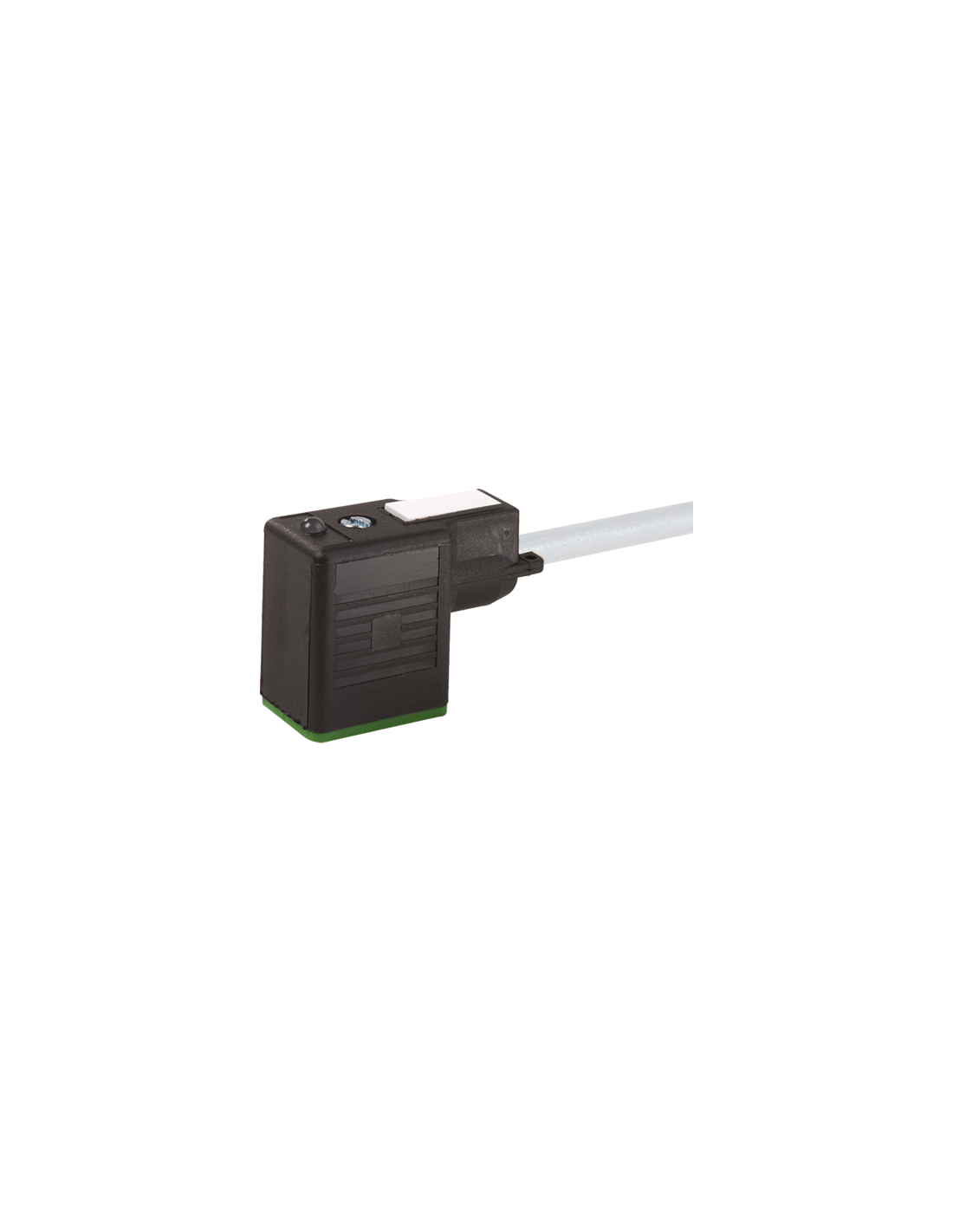

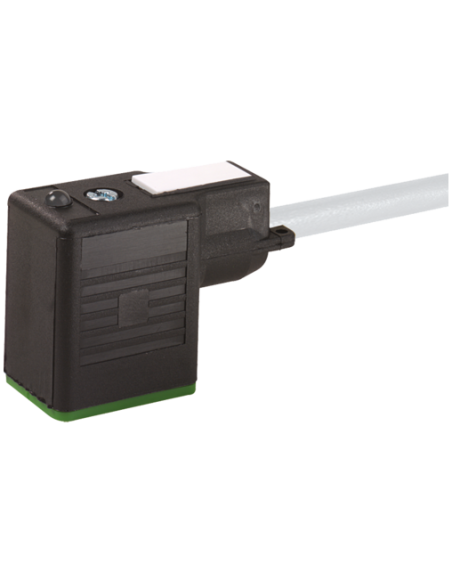

Wtyczka zaworowa MSUD Form BI 11 mm – wszechstronne złącze do zaworów elektromagnetycznych
Wtyczka zaworowa MSUD Form BI 11 mm o kodzie produktu 7000-11021-2360030 to zaawansowane rozwiązanie przeznaczone do szybkiego i bezpiecznego połączenia zaworów elektromagnetycznych w instalacjach przemysłowych oraz automatyce. Dzięki swoim parametrom oraz trwałej konstrukcji umożliwia stabilne działanie nawet w wymagających warunkach pracy.
Zastosowanie wtyczki zaworowej – automatyka, przemysł, instalacje specjalistyczne
Złącze zaworowe typu MSUD BI o szerokości 11 mm znajduje zastosowanie przede wszystkim przy podłączaniu elektrozaworów oraz innych elementów wykonawczych, zarówno w układach pneumatycznych, jak i hydraulicznych. Jest szczególnie polecane do zastosowań:
- Sterowanie i automatyka maszyn produkcyjnych
- Systemy transportu pneumatycznego oraz automatyzacja linii produkcyjnych
- Przemysł spożywczy, chemiczny oraz motoryzacyjny
- Aplikacje wymagające wysokiej odporności chemicznej i na oleje
Najważniejsze cechy konstrukcyjne – trwałość i bezpieczeństwo użytkowania
Obudowa z tworzywa PBT o wysokiej odporności na chemikalia oraz oleje zapewnia długą żywotność w trudnych warunkach przemysłowych. Stopień ochrony IP67 gwarantuje odporność na pył oraz krótkotrwałe zanurzenie w wodzie po prawidłowym montażu.
- Wbudowana dioda LED – sygnalizacja stanu pracy
- Dioda zabezpieczająca oraz układ ochronny typu Z-Diode
- Obudowa: czarna, wykonana z wytrzymałego tworzywa sztucznego
- Uszczelka PUR – dodatkowa ochrona przed działaniem czynników zewnętrznych
- Zaciski gwintowane M3 dla pewnego montażu
- Długość przewodu: 0,3 m
Dane elektryczne i mechaniczne – niezawodne połączenie dla zaworów
Wtyczka zaworowa MSUD BI 11 mm obsługuje napięcie zasilania 24 V AC (19,2–28,8 V) lub 24 V DC (18–30 V), a maksymalny prąd roboczy na styk wynosi aż 4 A. Wbudowany układ ochrony, m.in. zabezpieczenie przepięciowe do 0,8 kV oraz dioda Zener, podwyższa bezpieczeństwo instalacji elektrycznej.
Konstrukcja plug&play umożliwia łatwy montaż poprzez włożenie i przykręcenie. Stalowe elementy blokujące i zaciski zapewniają odporność na korozję oraz długotrwałą niezawodność.
Przewód PUR – trwałość i elastyczność w każdych warunkach
Przewód przyłączeniowy wykonany z wysokiej jakości PUR w kolorze szarym, z izolacją PP, jest odporny na ścieranie, oleje, chemikalia oraz działanie niskich i wysokich temperatur (od -40°C do 90°C). Obciążalność prądowa przewodu wynosi do 12 A, a napięcie znamionowe AC do 300 V.
- 3 żyły (czarny 1, czarny 2, zielono-żółty)
- Mały promień gięcia sprzyja instalacjom w trudno dostępnych miejscach
- Przewód bezhalogenowy, bezołowiowy, wolny od kadmu, ekologiczny
Typowy montaż i bezpieczeństwo eksploatacji
Wtyczka zaworowa Murrelektronik umożliwia szybki oraz bezpieczny montaż dzięki czytelnemu schematowi połączeń oraz podświetleniu sygnalizacyjnemu LED. Montaż przy użyciu śrub M3 gwarantuje stabilność połączenia elektrycznego i mechanicznego.
Podczas instalacji należy chronić złącze przed nadmiernym gięciem przewodu oraz zabezpieczyć je przed mechanicznym uszkodzeniem, np. za pomocą opasek zaciskowych. Konstrukcja spełnia wymagania norm bezpieczeństwa (EN IEC 60529: IP67, odporność na zanieczyszczenia klasy 3, zgodność z cURus).
Dlaczego warto wybrać wtyczkę zaworową MSUD BI 11 mm?
- Uniwersalność – kompatybilność z większością typowych cewek zaworowych
- Łatwość montażu – intuicyjna instalacja, znakowanie przewodów
- Wysoka odporność na czynniki zewnętrzne
- Dodatkowe zabezpieczenia elektryczne
- Sygnalizacja LED dla łatwej diagnostyki pracy
Wtyczka zaworowa MSUD Form BI 11 mm to niezawodne i uniwersalne złącze do zastosowań przemysłowych oraz wszędzie tam, gdzie liczy się bezpieczeństwo, trwałość, szybki montaż i pewność połączenia.
