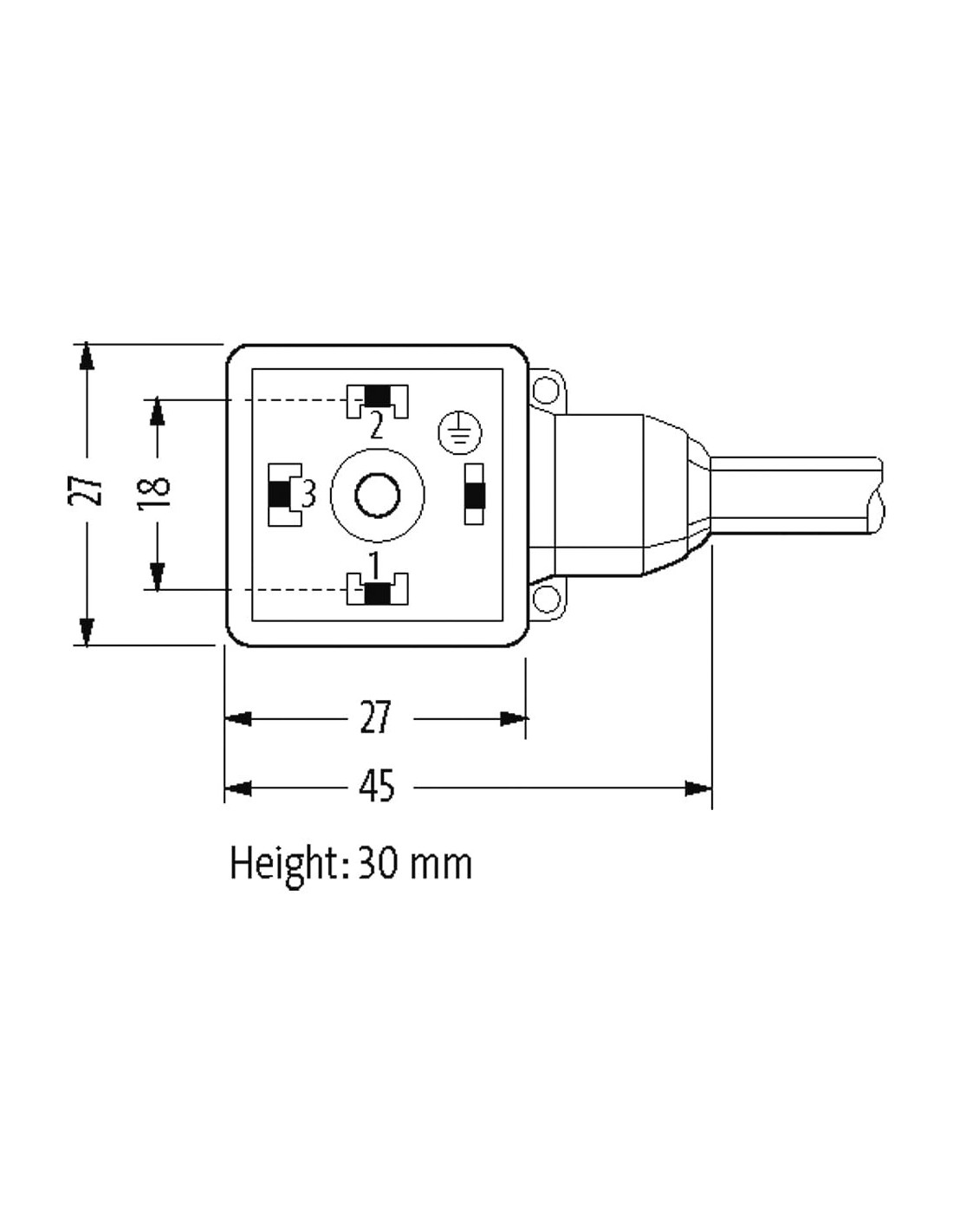

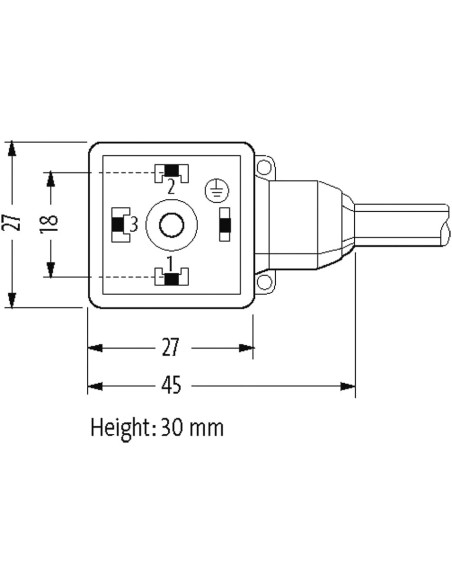

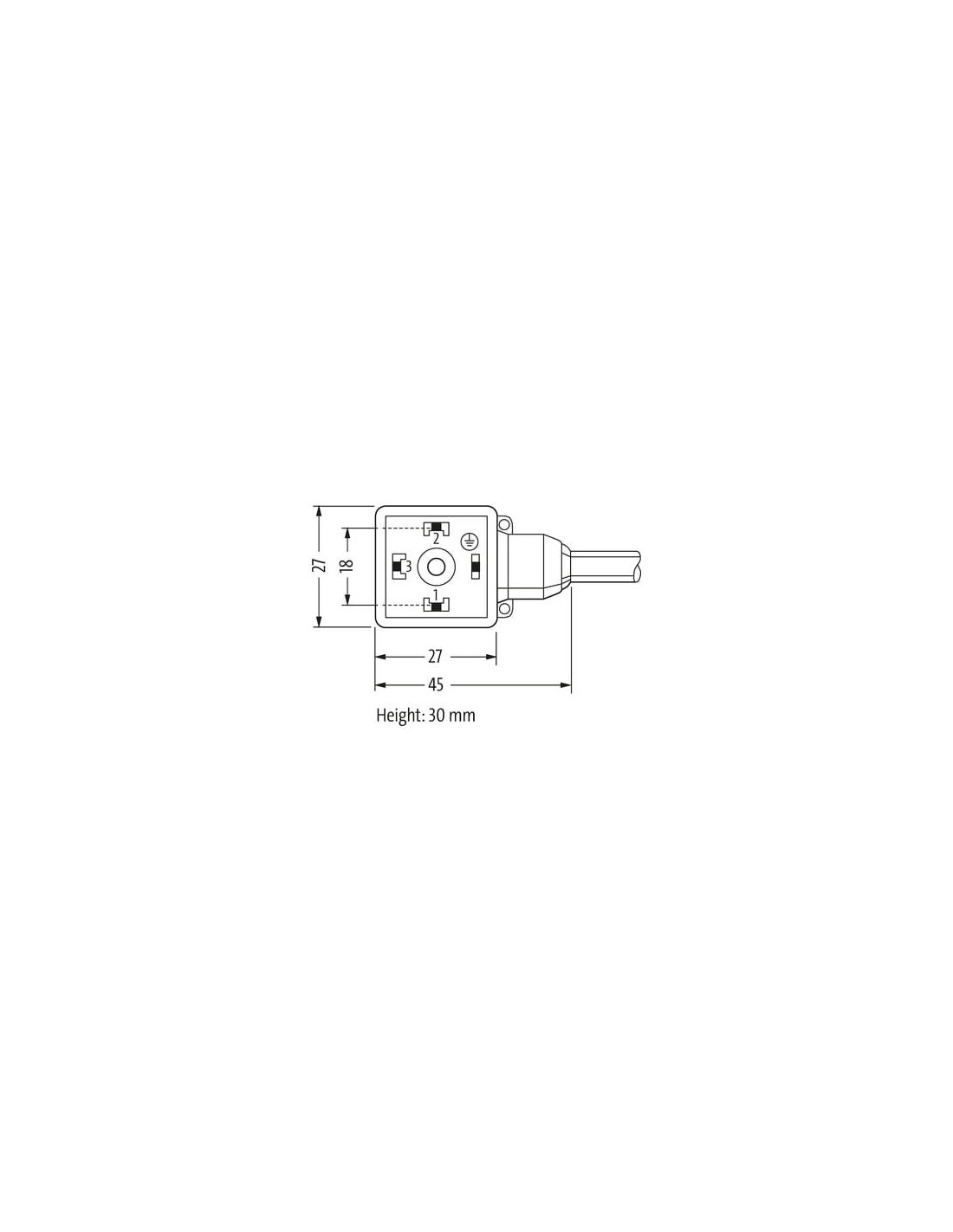

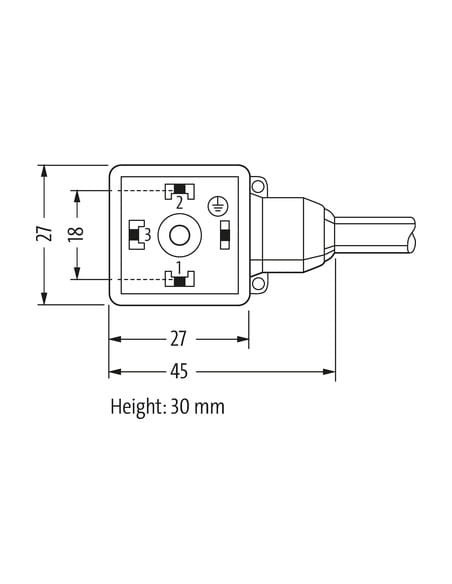

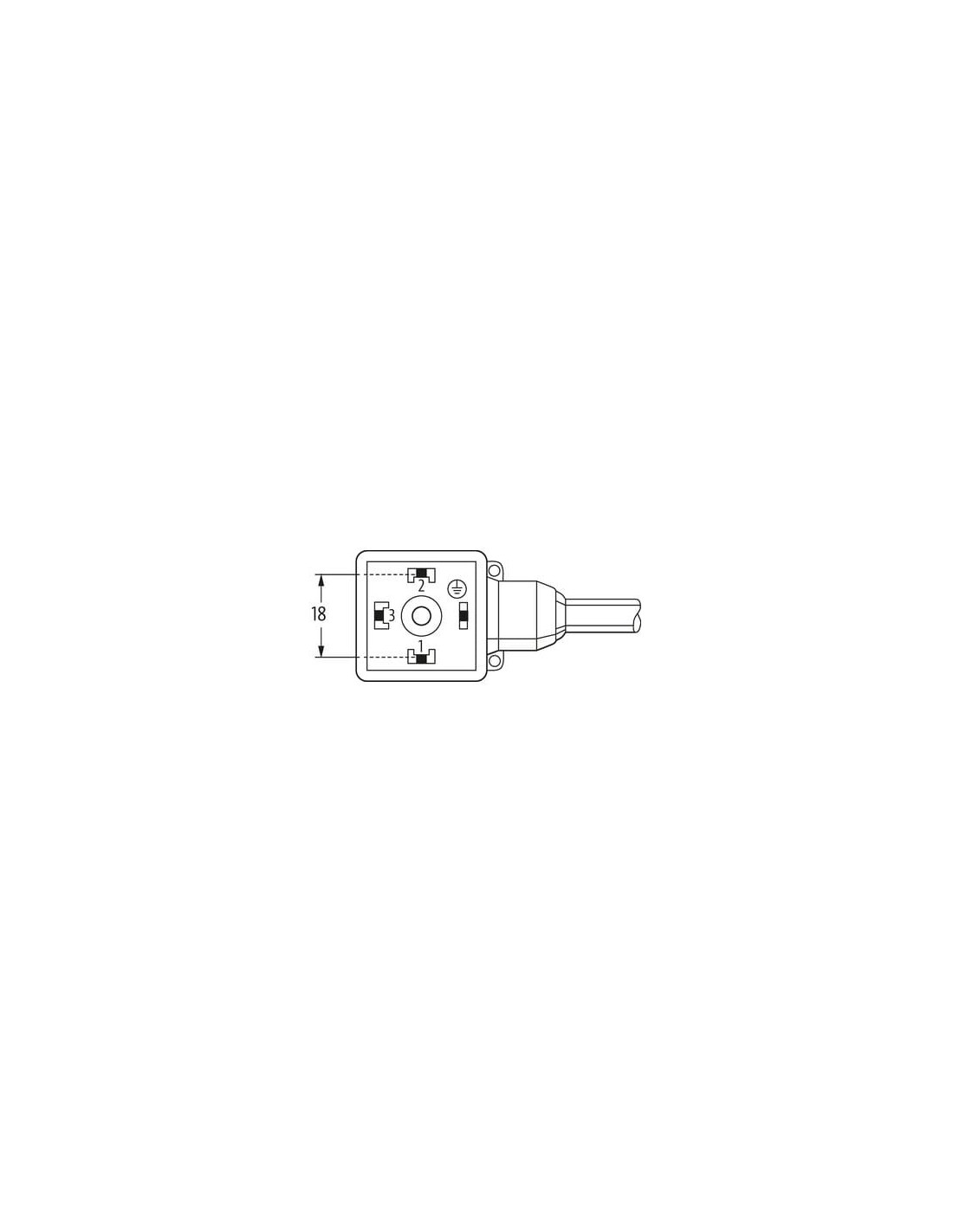

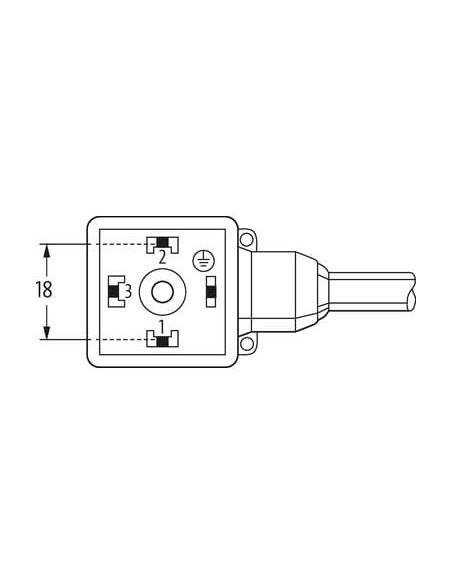

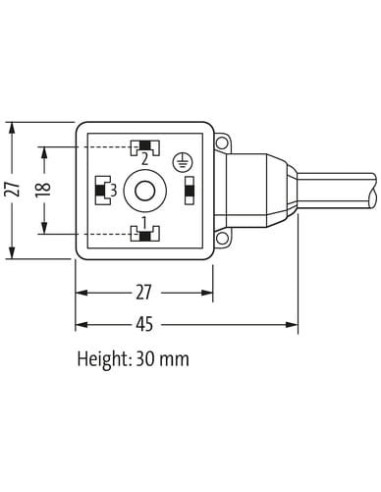

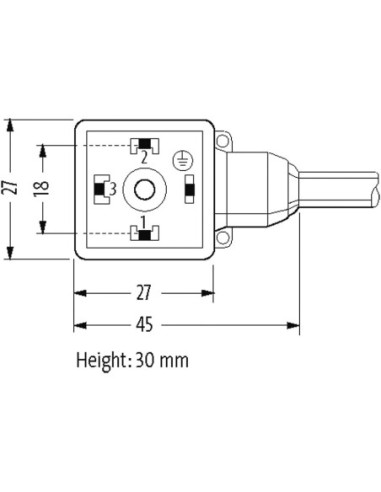

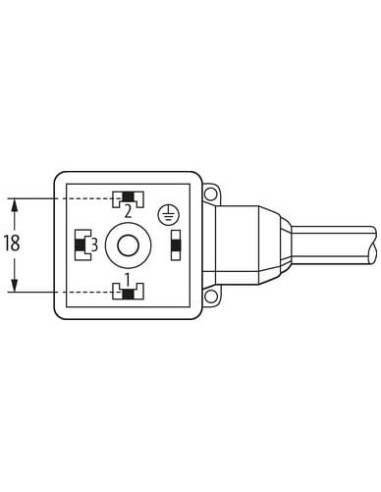

MSUD
Typ A (18 mm)
0...230 V AC/DC
bez komponentów
4-piny
PE at cable entry (180°)
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 3 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | MSUD A |
| Gwint | M3 |
| Materiał | PBT |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 230 V |
| Napięcie robocze DC maks. | 230 V |
| Prąd roboczy na styk maks. | 10 A |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 4 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | galvanized |
| Powłoka złącza śrubowego | galvanized |
| Kolor obudowy | czarny |
| Materiał uszczelka | PUR |
| Blokada materiału | Stal |
| Material screw connection | Stal |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 637 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 69,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 6,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,85 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 9,6 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |
Konektor MSUD typ A 18 mm 7000-18112-6370300 – Profesjonalne złącze do zastosowań przemysłowych
Konektor MSUD typ A 18 mm o kodzie produktu 7000-18112-6370300 to niezawodne złącze przemysłowe ze zintegrowanym przewodem, przeznaczone do szerokiego zakresu aplikacji w automatyce oraz technice przemysłowej. To rozwiązanie gwarantuje wysoką jakość połączeń elektrycznych w trudnych warunkach pracy.
Najważniejsze cechy konektora MSUD typ A 18 mm
- 4-piny – umożliwiają szeroką gamę połączeń elektrycznych
- Wysoki poziom szczelności – stopień ochrony IP67 zapewnia ochronę przed pyłem i wodą
- Wytrzymałość mechaniczna – konstrukcja odporna na wibracje i uderzenia, moment dokręcania 0,4 Nm
- Długi przewód – standardowa długość 3 m, możliwość zamówienia innych długości na życzenie
- Odporność chemiczna – obudowa z tworzywa PBT odporna na oleje i wiele substancji chemicznych
- Bezpieczeństwo użytkowania – przewód wyposażony w żyłę ochronną PE, spełniający wymagania norm bezpieczeństwa
Przeznaczenie i zastosowanie konektora MSUD typ A
Konektor MSUD typ A 18 mm doskonale sprawdza się w branży automatyki, hydrauliki, pneumatyki oraz budowy maszyn i urządzeń przemysłowych. Typowe zastosowania obejmują:
- Podłączanie i zasilanie cewek zaworów elektromagnetycznych
- Integrację elementów wykonawczych w szafach sterowniczych
- Montaż w instalacjach wymagających wysokiej odporności na wilgoć i zanieczyszczenia
- Połączenia w mobilnych oraz stacjonarnych aplikacjach przemysłowych
Budowa i zalety konektora z kablem PUR
Obudowa konektora wykonana jest z tworzywa PBT, co zapewnia wysoką odporność mechaniczną i chemiczną. Konektor wyposażony jest w elastyczny przewód płaszczowy PUR, odporny na działanie benzyn, olejów, czynników atmosferycznych oraz promieniowania UV.
Powłoka uszczelki PUR gwarantuje szczelność nawet w trudnych warunkach środowiskowych, a przewód miedziany o przekroju 0,75 mm² umożliwia bezpieczne przewodzenie prądu o natężeniu do 10 A.
Parametry odpornościowe i środowiskowe
- Zakres temperatur pracy: od -25°C do +85°C (stała instalacja kabla do -40°C)
- Odporność na promieniowanie UV oraz ogniowe – zgodność z normami DIN EN ISO 4892-2 A, UL 1581
- Duża trwałość mechaniczna – żywotność nawet do 10 milionów cykli zgięcia
- Ekologiczne wykonanie – przewód bezhalogenowy i bezołowiowy
Wskazówki montażowe oraz bezpieczeństwo
Podczas instalacji należy chronić konektor przed nadmiernymi obciążeniami mechanicznymi, np. poprzez zastosowanie opasek zaciskowych. Zaleca się przestrzeganie dozwolonych promieni gięcia przewodu oraz unikanie kładzenia kabla w warunkach przekraczających dopuszczalne temperatury pracy i promieni gięcia, aby zachować pełen stopień ochrony IP67.
Konektor MSUD typ A – pewność, trwałość i uniwersalne zastosowanie w przemyśle.
