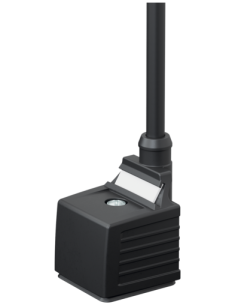

MSUD
Typ A (18 mm)
24 V AC ±20% / DC ±25%
Dioda LED i obwód zabezpieczający
PE zmostkowany
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 10 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | MSUD A |
| Gwint | M3 |
| Materiał | PBT |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane techniczne | Dane elektryczne
| Czas opóźnienia opadania maks. | 20 ms |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Szczytowe napięcie wyłączające maks. | 55 V |
| Prąd roboczy na styk maks. | 4 A |
| Pobór prądu maks. | 15 mA |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Dodatkowy obwód | Dioda, Z-Diode |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | galvanized |
| Powłoka złącza śrubowego | galvanized |
| Kolor obudowy | czarny |
| Materiał uszczelka | PUR |
| Blokada materiału | Stal |
| Material screw connection | Stal |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 616 |
| Rodzaj przewodu | 1 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 61,6 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 80 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,8 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 24 |
| Diameter of single wires | 0,2 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 500 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 3 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 70 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |

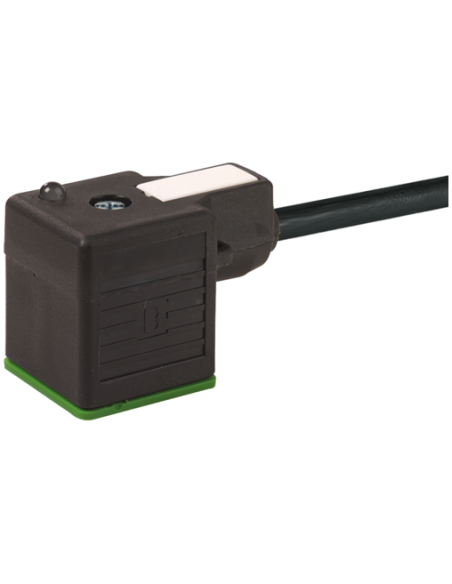

Konektor zaworowy MSUD typ A 18mm z kablem 10m – 7000-18021-6161000
Konektor zaworowy MSUD typ A 18mm to wysokiej jakości element stosowany w automatyce przemysłowej, przeznaczony do niezawodnego połączenia zaworów elektromagnetycznych z układami sterowania. Wyposażony w 10-metrowy elastyczny kabel, umożliwia pewny montaż nawet w rozproszonych instalacjach.
Najważniejsze cechy konektora zaworowego MSUD typ A 18mm
- Standard MSUD typ A (18 mm) – szerokie zastosowanie do podłączania zaworów, cewek elektromagnetycznych i siłowników.
- Zasilanie 24V AC/DC – uniwersalne napięcie robocze z szeroką tolerancją, dedykowane do aplikacji przemysłowych.
- Zintegrowana dioda LED – czytelnie informuje o stanie pracy zaworu, co ułatwia diagnostykę układu.
- Obwód zabezpieczający z diodą Zenera – podwyższony poziom bezpieczeństwa elektrycznego oraz odporność na przepięcia.
- Stopień ochrony IP67 – zapewnia wysoki poziom odporności na wodę, kurz oraz inne czynniki środowiskowe.
- Odporność chemiczna i olejowa – obudowa z trwałego materiału PBT gwarantuje długotrwałe użytkowanie nawet w trudnych warunkach.
Typowe zastosowania konektora zaworowego MSUD
- Automatyka przemysłowa – połączenia urządzeń wykonawczych, takich jak elektrozawory czy siłowniki pneumatyczne.
- Systemy hydrauliczne i pneumatyczne – integracja zaworów z blokami rozdzielającymi oraz szafami sterowniczymi.
- Maszyny produkcyjne – montaż na liniach technologicznych, gdzie wymagana jest szybka wymiana i pewność połączenia.
- Stacje testowe i stanowiska laboratoryjne – elastyczność dzięki 10-metrowemu przewodowi.
Budowa i schemat podłączenia – konektor zaworowy MSUD typ A
Konektor zaworowy wyposażony jest w trzy wyjścia przewodów (BK1, BK2 oraz GN YE – przewód ochronny), zgodnie ze standardem MSUD typ A. Obudowa zapewnia pewne mocowanie przewodu, natomiast wbudowana dioda LED ułatwia sprawną lokalizację oraz diagnostykę stanów pracy. Podłączenie przewodów jest opisane na schemacie oraz oznakowane kolorystycznie.
Zalety stosowania konektora zaworowego MSUD typ A 18mm
- Wysoka niezawodność – pewny styk i odporność na drgania dzięki śrubowemu połączeniu M3.
- Ochrona przed przeciążeniami i przepięciami – zainstalowane diody i zabezpieczenia Zenera.
- Odporność na trudne warunki eksploatacyjne – wysoka odporność chemiczna, na oleje, UV oraz temperaturę od -25°C do +85°C.
- Długi przewód – 10 m pozwala na swobodny montaż nawet na rozległych stanowiskach lub rozdzielniach.
- Prosta instalacja – łatwe włożenie i przykręcenie konektora gwarantuje szybki montaż oraz demontaż w przypadku serwisu.
Informacje dodatkowe – kabel i materiały
- Kabel zewnętrzny PVC o wysokiej elastyczności, odporny na promieniowanie UV i płomienie.
- Oznaczenie przewodów: czarny 1, czarny 2, zielono-żółty (PE).
- Trójżyłowy przewód – skrętka miedziana, klasa 5, 0,75 mm².
- Bez substancji szkodliwych – produkt wolny od ołowiu, kadmu, FCKW i silikonu.
Konektor zaworowy MSUD typ A 18mm na kabel 10m jest doskonałym rozwiązaniem dla przemysłu, automatyki i instalacji wymagających niezawodnych, szczelnych oraz bezpiecznych połączeń elektromagnetycznych zaworów z systemami sterowania.
