MSUD
Typ A (18 mm)
24 V DC ±25%

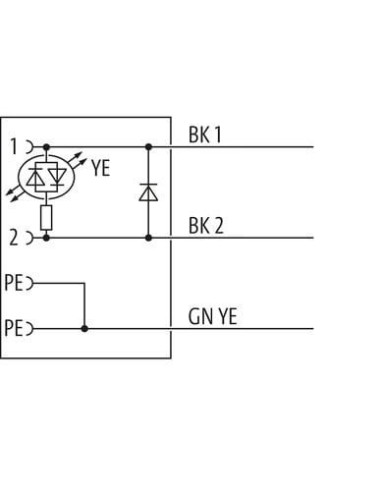

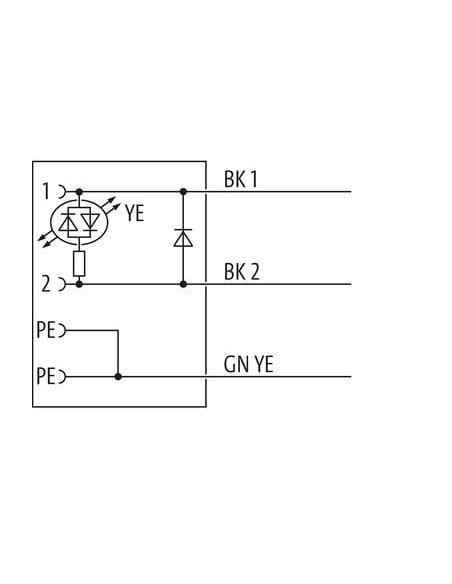

Dioda LED i obwód zabezpieczający
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 10 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | MSUD A |
| Gwint | M3 |
| Materiał | PBT |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka złącza śrubowego | galvanized |
| Kolor obudowy | czarny |
| Material screw connection | Stal |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 616 |
| Rodzaj przewodu | 1 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 61,6 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 80 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,8 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 24 |
| Diameter of single wires | 0,2 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 500 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 3 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 70 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
Zawór MSUD format A 18 mm na kabel 7000-18031-6161000 – solidne i bezpieczne połączenie elektrozaworów
Zawór MSUD format A 18 mm na kabel, oznaczony kodem 7000-18031-6161000, to wysokiej jakości przewód połączeniowy przeznaczony do podłączania elektrozaworów oraz urządzeń automatyki o standardzie MSUD typu A. Produkt ten wyposażony jest w wytrzymałą, odporną chemicznie obudowę z tworzywa PBT oraz posiada zintegrowaną diodę LED, sygnalizującą stan pracy.
Najważniejsze atuty zaworu MSUD A 18 mm
- Kompatybilność z elektrozaworami typu A – standardowe wymiary 18 mm idealnie nadają się do popularnych rozwiązań w automatyce przemysłowej.
- Wysoka odporność mechaniczna i chemiczna – obudowa z PBT zapewnia trwałość w trudnych warunkach oraz ochronę przed wpływem olejów i substancji chemicznych.
- Bezpieczne i szczelne połączenie – stopień ochrony IP67 gwarantuje ochronę przed pyłem i wilgocią (przy właściwym montażu), dzięki czemu zawór nadaje się do pracy w wymagającym środowisku przemysłowym.
- Czytelna sygnalizacja LED – żółta dioda LED pozwala w szybki sposób zweryfikować status urządzenia lub wykryć ewentualne problemy.
- Kabel o długości 10 m – długi przewód zapewnia elastyczność podczas instalacji oraz ułatwia podłączenie urządzeń nawet w rozległych systemach sterowania.
- Uniwersalne zastosowanie – odpowiedni do współpracy z różnymi typami siłowników, zaworów oraz innych komponentów pneumatyki i hydrauliki.
Typowe zastosowanie przewodu MSUD typ A 18 mm
Produkt znajduje zastosowanie w szerokim wachlarzu aplikacji przemysłowych, m.in. w:
- Automatyce przemysłowej – jako niezawodne złącze do zaworów elektromagnetycznych i siłowników.
- Systemach transportu i przenośnikach wymagających szybkiej diagnostyki stanu elementów wykonawczych.
- Instalacjach maszyn produkcyjnych – zapewniając bezpieczne i trwałe połączenie elektryczne w trudnych warunkach eksploatacji.
- Układach automatyki budynkowej oraz systemach chłodniczych i grzewczych.
Zalety użytkowe obejmują:
- Długość kabla 10 metrów pozwala na szerokie możliwości prowadzenia okablowania nawet w rozbudowanych instalacjach.
- Wysoka obciążalność prądowa oraz możliwość pracy przy napięciu do 30 V DC – optymalne dla większości aplikacji w automatyce przemysłowej.
- Szybki montaż: włożenie i dokręcenie – dzięki gwintowanym złączom M3 oraz dedykowanej konstrukcji.
- Odporność na warunki przemysłowe, w tym: promieniowanie UV, płomienie, oleje i benzyny (potwierdzone normami DIN EN i UL).
- Trójżyłowy przewód (czarny 1, czarny 2, zielono-żółty – PE) spełnia najwyższe standardy bezpieczeństwa elektrycznego i niezawodności.
Zawór MSUD format A 18 mm na kabel 7000-18031-6161000 to praktyczne rozwiązanie dla wszystkich, którzy poszukują niezawodnych, trwałych i bezpiecznych połączeń elektrycznych do zastosowań przemysłowych. Dzięki swoim parametrom i uniwersalności nadaje się do różnorodnych środowisk pracy, zapewniając długą żywotność oraz niezawodność działania w automatyce przemysłowej.
