MSUD
Typ A (18 mm)
24 V AC ±20% / DC ±25%

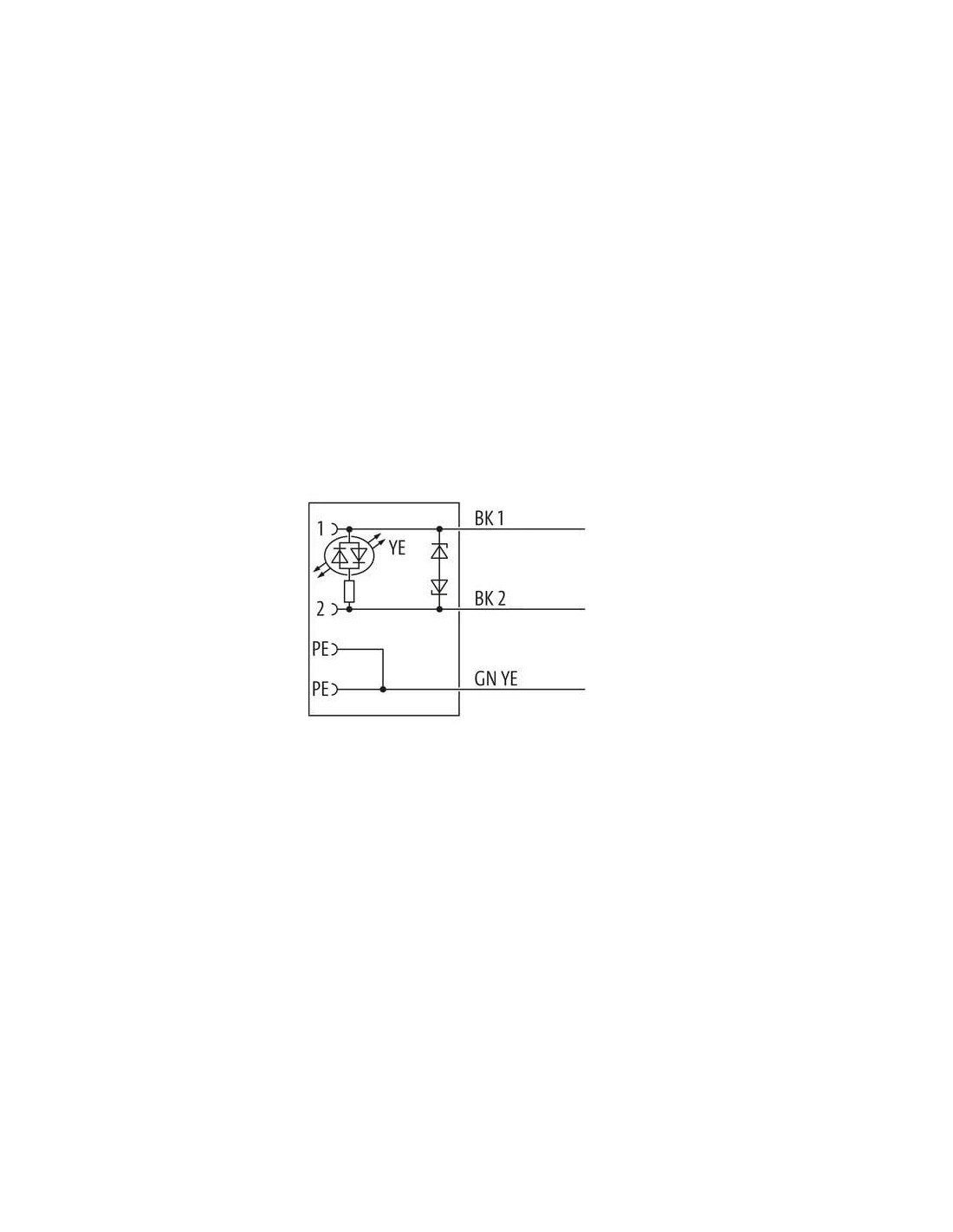

Dioda LED i obwód zabezpieczający

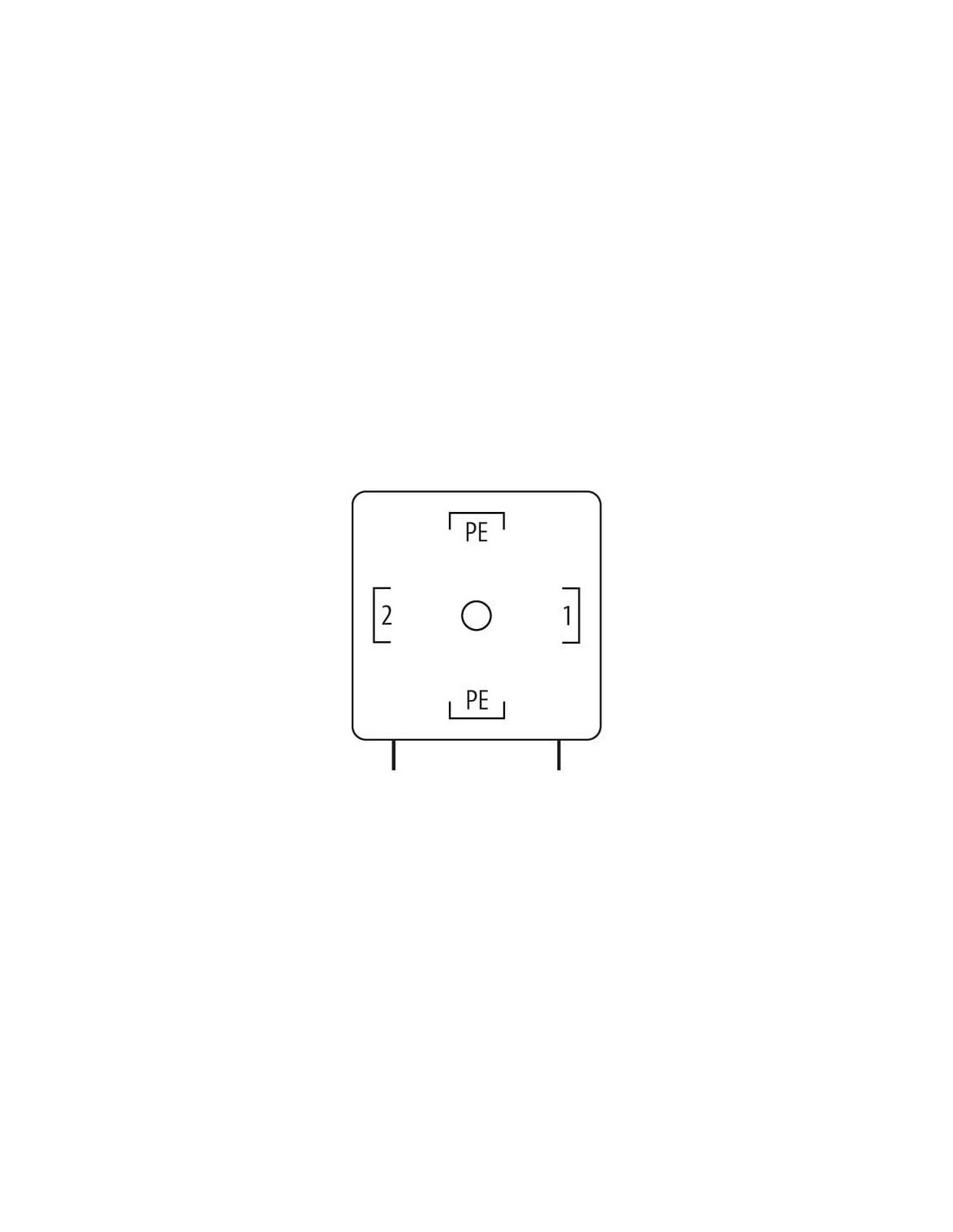

PE zmostkowany
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | MSUD A |
| Gwint | M3 |
| Materiał | PBT |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane techniczne | Dane elektryczne
| Czas opóźnienia opadania maks. | 20 ms |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Szczytowe napięcie wyłączające maks. | 55 V |
| Prąd roboczy na styk maks. | 4 A |
| Pobór prądu maks. | 15 mA |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Dodatkowy obwód | Dioda, Z-Diode |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | galvanized |
| Powłoka złącza śrubowego | galvanized |
| Kolor obudowy | czarny |
| Materiał uszczelka | PUR |
| Blokada materiału | Stal |
| Material screw connection | Stal |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 026 |
| Rodzaj przewodu | 2 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | żółty |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 55 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Kolor (płaszcz wewnętrzny) | żółty |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,8 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 9,6 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |
| Promień gięcia (w ruchu) | 15 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |

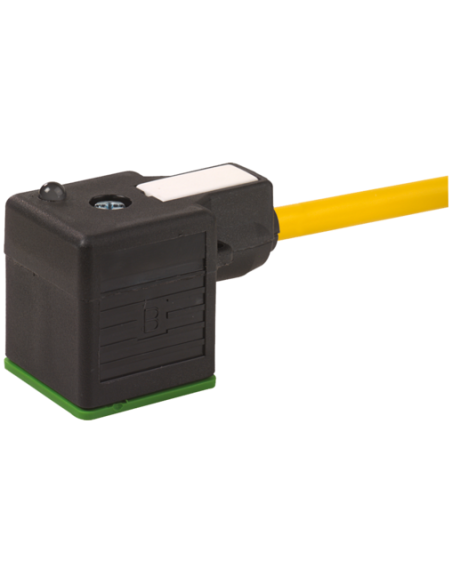

Konektor zaworowy MSUD typ A 18mm do kabla wełnianego 7000-18021-0260500
Konektor zaworowy MSUD typ A o wymiarze 18 mm to wysokiej jakości rozwiązanie do połączeń elektrycznych w systemach automatyki przemysłowej, hydraulicznych oraz pneumatycznych. Produkt znajduje szerokie zastosowanie w branży maszynowej, systemach sterowania, liniach produkcyjnych oraz instalacjach wymagających podwyższonego stopnia szczelności i wytrzymałości mechanicznej.
Najważniejsze cechy konektora do zaworów MSUD typ A (18 mm)
- Tolerancja napięcia zasilania: 24 V AC ±20% i 24 V DC ±25% zapewnia uniwersalność w zasilaniu.
- Wbudowana dioda LED sygnalizująca stan roboczy (kolor żółty) ułatwia szybką diagnostykę połączenia i identyfikację usterek.
- Zintegrowany obwód zabezpieczający (dioda, Z-dioda) zwiększa bezpieczeństwo i chroni instalację przed przepięciami.
- Wysoka klasa ochrony IP67 pozwala na stosowanie w trudnych warunkach środowiskowych, w tym w miejscach o dużej wilgotności i zapyleniu.
- Szczelna i odporna na uszkodzenia konstrukcja z tworzywa PBT, które wykazuje odporność na chemikalia oraz oleje.
- Możliwość stosowania z różnymi długościami kabla – standardowa długość to 5 m, ale inne długości są dostępne na zamówienie.
Zastosowanie i możliwości wykorzystania konektora MSUD typ A
Konektor zaworowy MSUD typ A znajduje zastosowanie głównie do podłączania cewek elektromagnetycznych zaworów stosowanych w układach automatyki. Służy do bezpiecznego i trwałego połączenia elementów wykonawczych z jednostkami sterującymi w przemyśle. Produkt polecany jest do:
- zastosowań w rozdzielniach elektrycznych,
- instalacjach maszyn przemysłowych,
- węzłach zasilających linie produkcyjne,
- aplikacjach narażonych na działanie agresywnych środków chemicznych i olejów – z zastrzeżeniem sprawdzenia kompatybilności materiałowej.

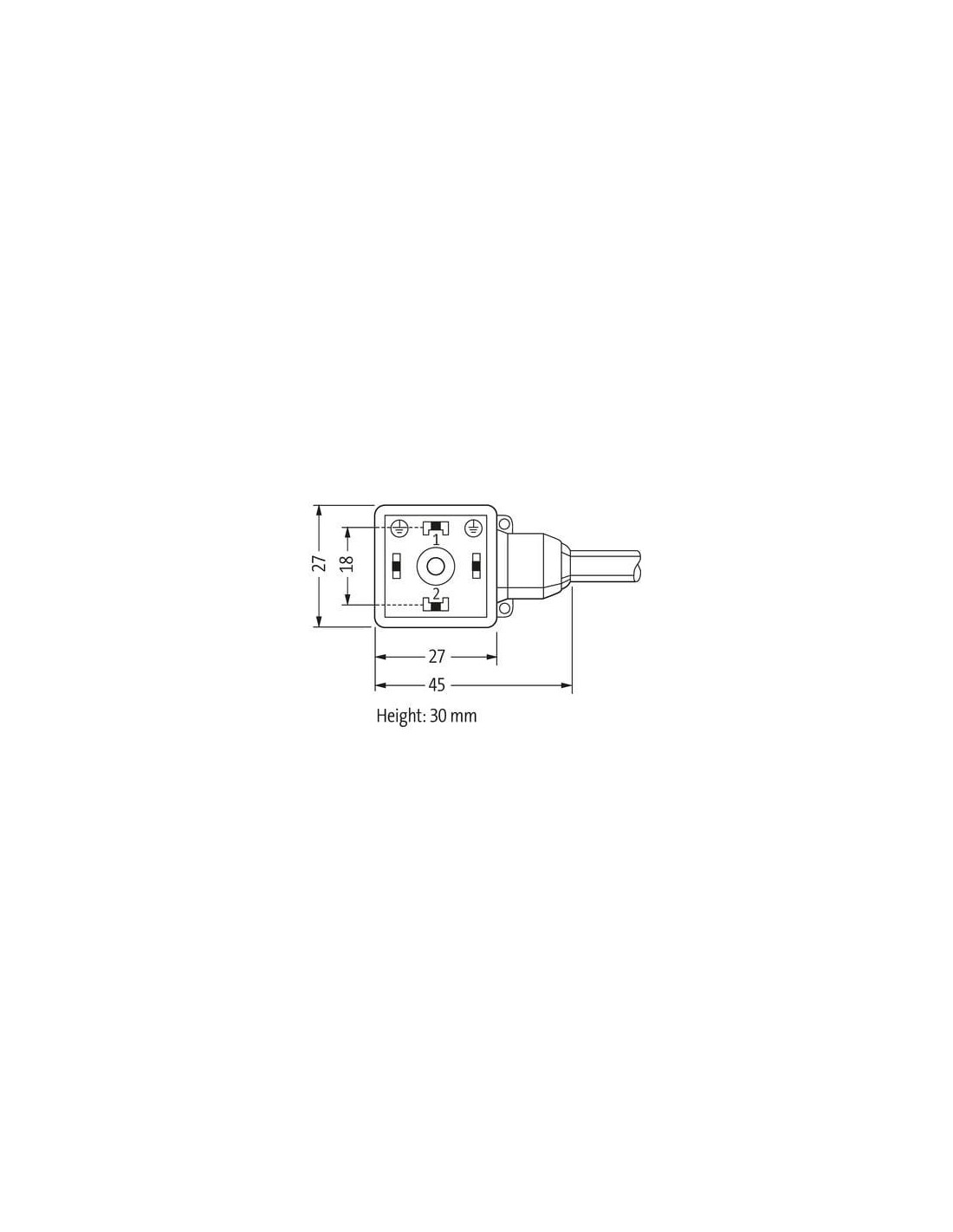

Uniwersalne rozmiary (rozstaw pinów 18 mm, gwint M3) oraz zwarty kształt umożliwiają prostą i szybką instalację, nawet w miejscach o ograniczonej przestrzeni montażowej.
Budowa i przewagi konstrukcyjne konektora zaworowego
- Wytrzymała obudowa z czarnego tworzywa PBT, odporna na uderzenia i odkształcenia.
- Kabel z płaszczem PUR gwarantuje elastyczność i odporność, nawet przy dużej liczbie cykli zgięć (do 2 milionów cykli w prowadnikach kablowych).
- Trzy żyły sygnałowe o przekroju 0,75 mm² (czarny 1, czarny 2, zielono-żółty PE) zapewniają sprawną transmisję sygnałów i zasilania.
- Oznaczenia zacisków i czytelny schemat podłączenia ułatwiają właściwy montaż oraz serwis.
- Powłoki śrub i blokad wykonane ze stali ocynkowanej zwiększają ochronę antykorozyjną złącz.
Typowe obszary zastosowań konektora MSUD typ A
- Automatyka przemysłowa i inteligentne systemy sterowania
- Instalacje elektrozaworów w układach hydrauliki i pneumatyki
- Maszyny specjalistyczne, linie produkcyjne, urządzenia transportowe
- Środowiska wymagające szczelności IP67 oraz odporności na czynniki zewnętrzne
- Systemy sterowania ogrzewaniem, systemy HVAC, procesy przemysłowe
Prawidłowa instalacja konektora zaworowego wymaga stosowania się do instrukcji dotyczących promieni gięcia kabla oraz odpowiedniego zabezpieczenia przed przeciążeniami mechanicznymi (np. wykorzystanie opasek kablowych).
Zastosowanie tego konektora znacznie upraszcza proces budowania i serwisowania systemów automatyki przemysłowej, wpływając na niezawodność i bezpieczeństwo instalacji.
