Dostępny
Xtreme - Outdoor
Męski prosty
max. 24 V DC
2-piny
bez komponentów
bez koszulek kablowych
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 3 m |
| Typ montażu | włożone |
| Powłoka styku | cynowane |
| Family construction form | SuperSeal |
| odpowiedni do peszli (Ø wewnętrzna) | 11 mm |
| Materiał styk | Stop miedzi |

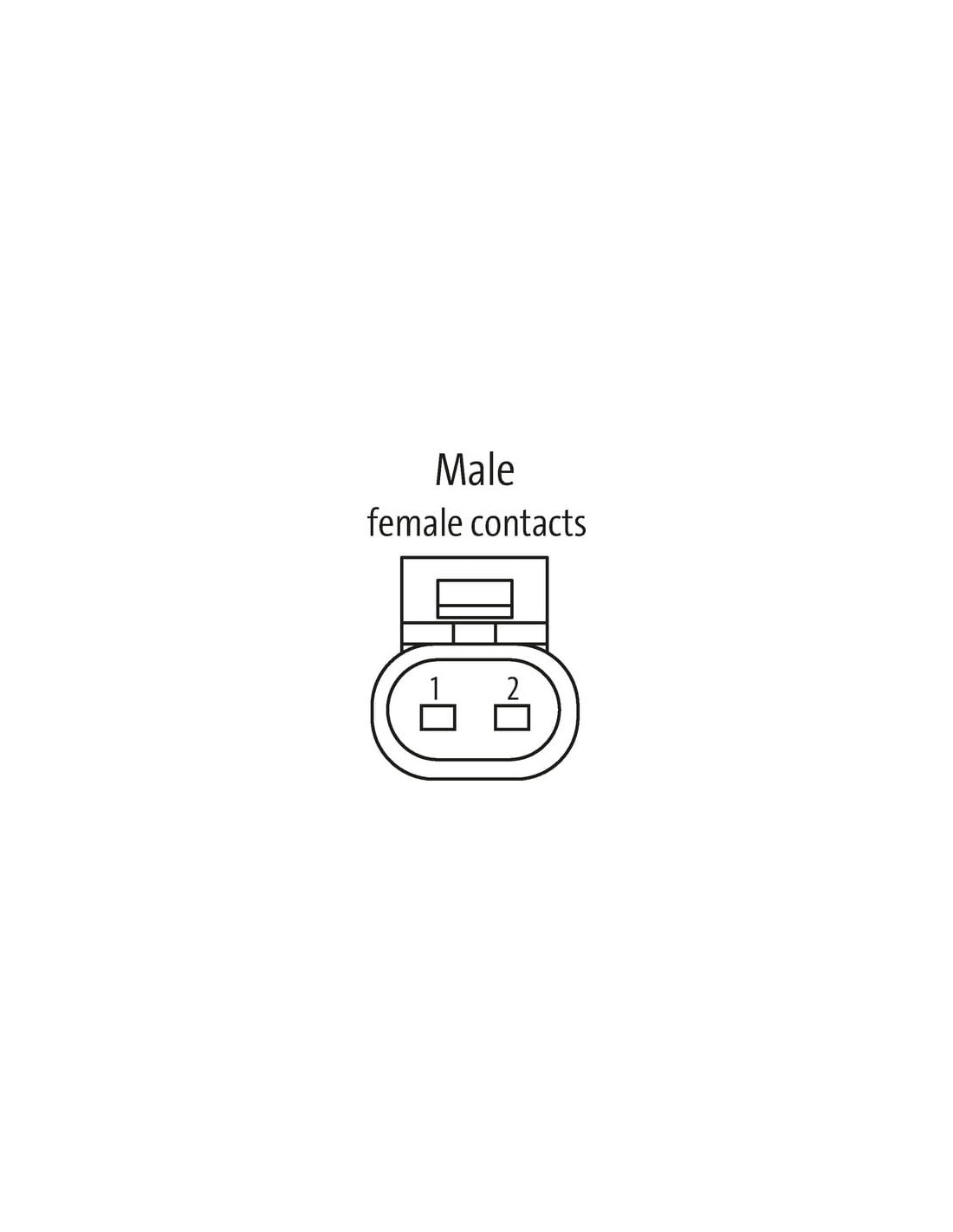

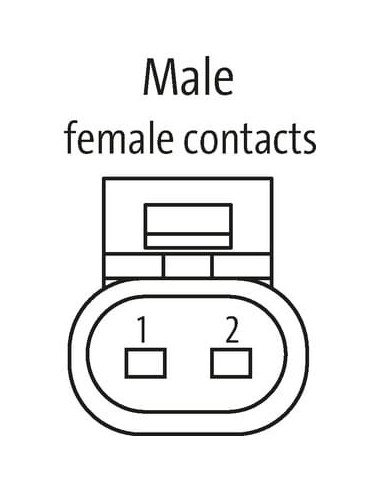

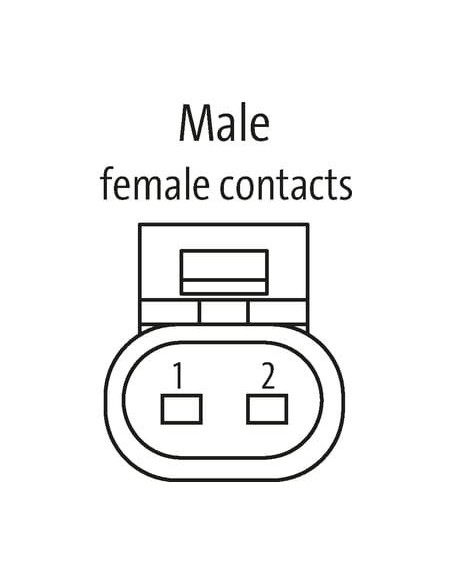

| Liczba biegunów | 2 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 24 V |
| Prąd roboczy na styk maks. | 8 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Family construction form | AMP SuperSeal 1.5 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, zablokowane |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Dodatkowy obwód | bez komponentów |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał uszczelka | Silikon |
| Materiał obudowa | Tworzywo sztuczne |
| Material overmolding | PUR |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Blokada zatrzaskowa |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 125 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Konektor zaworowy SuperSeal – Wytrzymałe złącze do zastosowań przemysłowych i motoryzacyjnych

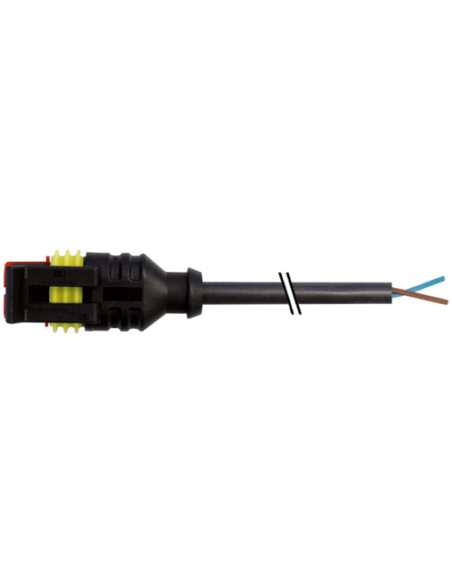

Konektor zaworowy SuperSeal, żeński, z wolnymi końcami przewodów (kod produktu: 7072-73001-5120300) to wysokiej jakości element połączeniowy, zaprojektowany z myślą o wymagających zastosowaniach w automatyce przemysłowej, hydraulice, pneumatyce oraz branży motoryzacyjnej. Złącze typu SuperSeal cechuje się dużą odpornością na niekorzystne warunki pracy oraz uniwersalnością montażu.
Wytrzymała konstrukcja i bezpieczeństwo połączeń
Obudowa konektora wykonana jest z tworzywa sztucznego odpornego na działanie chemikaliów i olejów, co gwarantuje długą żywotność nawet w środowisku narażonym na agresywne media. Wykończenie przewodów pozwala na dowolną konfigurację oraz podłączenie do różnorodnych instalacji.
- Wysoki stopień ochrony IP67 – bezpieczne działanie w wilgotnych i zapylonych miejscach, zabezpieczenie przed wodą i pyłem.
- Zakres pracy temperaturowej: od -40°C do +125°C – niezawodność zarówno w niskich, jak i wysokich temperaturach.
- Blokada zatrzaskowa – pewne i szybkie połączenie.
- Długość przewodu: 3 m – swoboda instalacji w rozbudowanych systemach.

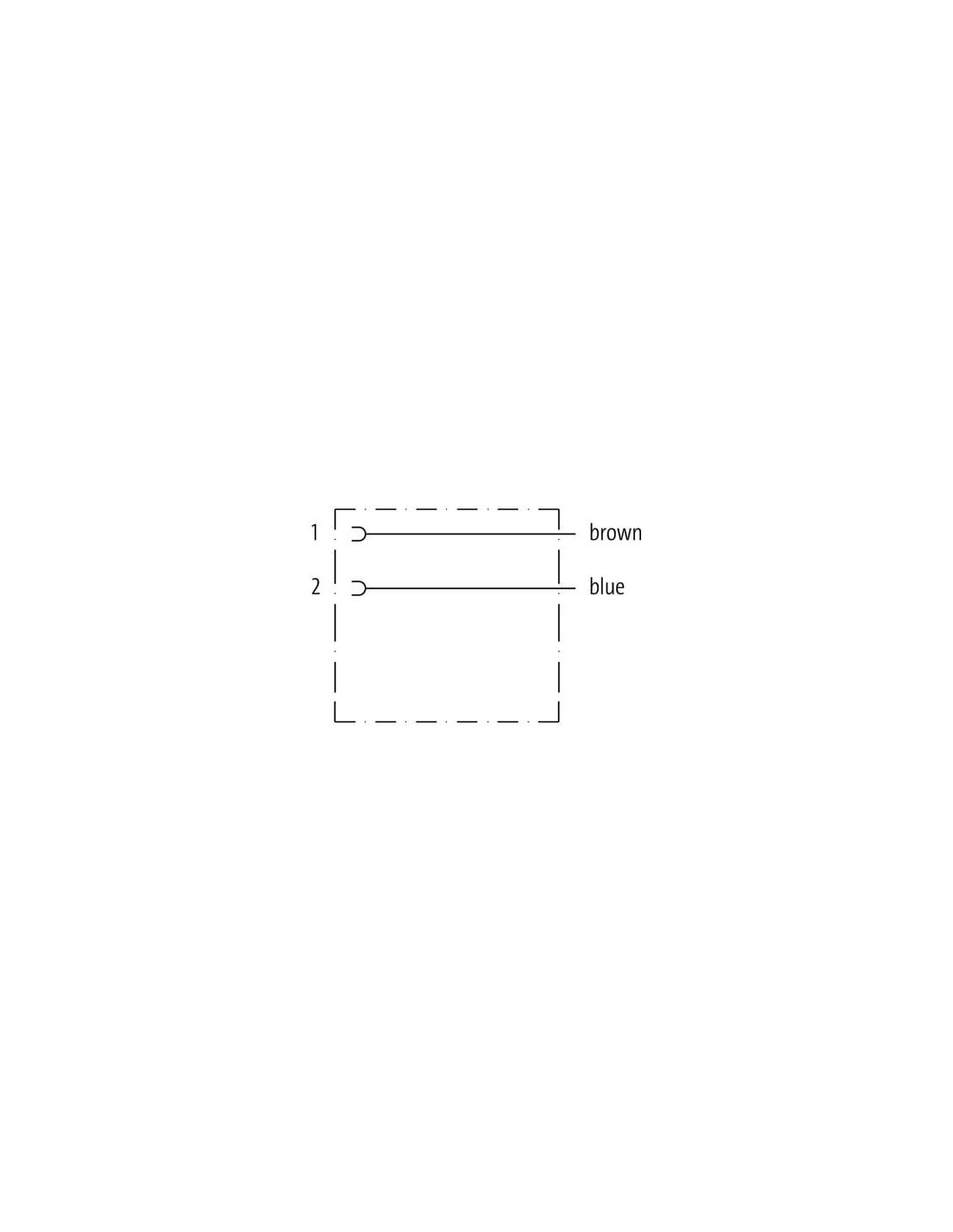

- Dwużyłowe przewody (brązowy, niebieski): umożliwiają prostą identyfikację i podłączenie.
Typowe zastosowania złącza SuperSeal
Konektory SuperSeal znajdują zastosowanie w układach czujników, siłowników, zaworów elektromagnetycznych, instalacjach oświetleniowych oraz urządzeniach sterujących zarówno w pojazdach mechanicznych, systemach off-road, jak i w maszynach przemysłowych. Konstrukcja odporna na wstrząsy i drgania zapewnia solidne połączenie nawet w wymagających środowiskach pracy.
Zalety i korzyści stosowania konektora SuperSeal
- Trwałość i solidność dzięki wysokiej jakości komponentom oraz uszczelce silikonowej.
- Szybki i łatwy montaż za pomocą zatrzaskowego systemu blokowania.
- Elastyczność zastosowań – możliwość pracy z napięciem do 24V DC oraz maksymalnym prądem 8A.
- Bezpieczeństwo użytkowania – spełnia normy przemysłowe i motoryzacyjne (EN IEC 60529, IP67).

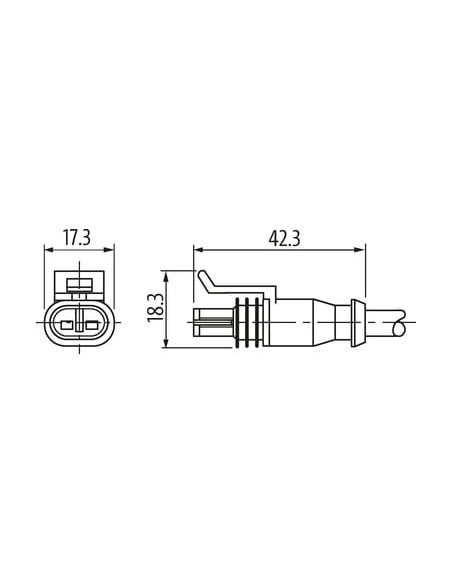

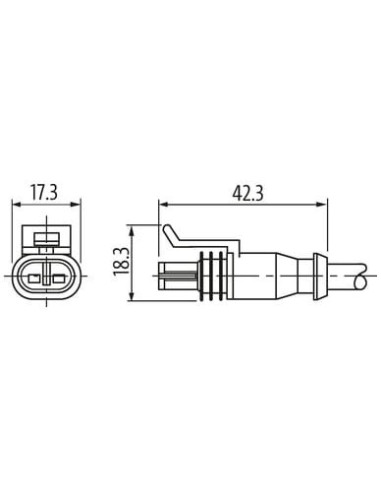

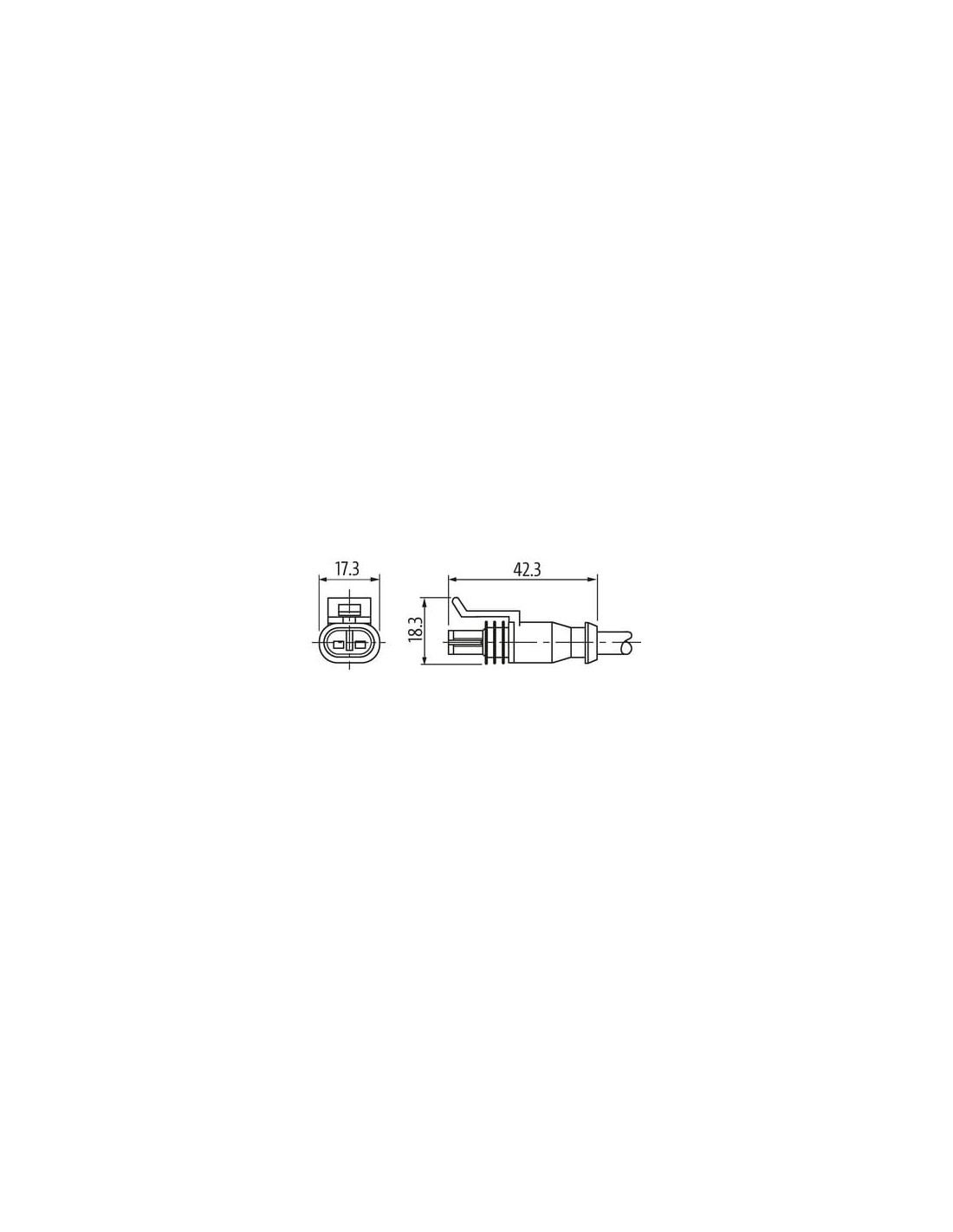

- Miniaturowy rozmiar – możliwość instalacji nawet w ciasnych przestrzeniach (kompaktowe wymiary: 42,3 mm x 18,3 mm x 17,3 mm).
Specjalne uwagi dotyczące montażu
Aby zapewnić pełną szczelność i trwałość połączenia, należy chronić złącze przed nadmiernymi obciążeniami mechanicznymi, np. za pomocą opasek zaciskowych. Istotne jest także zachowanie dozwolonych promieni gięcia przewodów, co pozwoli utrzymać stopień ochrony IP67. Przed zastosowaniem w środowiskach o wysokim stężeniu agresywnych substancji warto sprawdzić odporność materiałową dla konkretnej aplikacji.
Konektor zaworowy SuperSeal to niezawodne rozwiązanie dla użytkowników poszukujących trwałego i bezpiecznego złącza zaworowego do nowoczesnych instalacji przemysłowych i motoryzacyjnych.
