Xtreme - Outdoor
Żeński proste
max. 24 V DC
4-piny
bez komponentów
bez koszulek kablowych
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 5 m |
| Typ montażu | włożone |
| Powłoka styku | cynowane |
| Family construction form | SuperSeal |
| odpowiedni do peszli (Ø wewnętrzna) | 11 mm |
| Materiał styk | Stop miedzi |

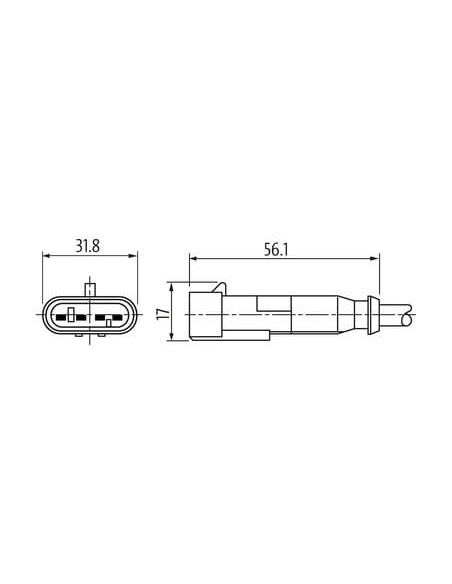

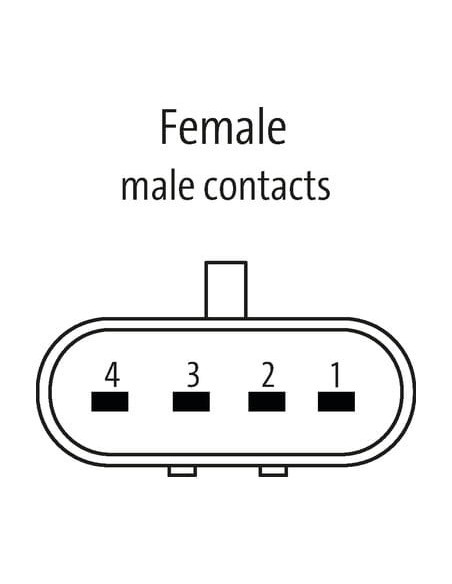

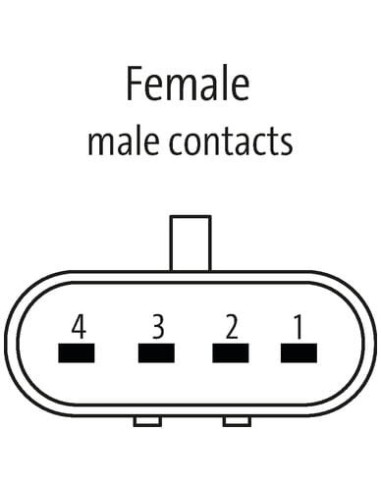

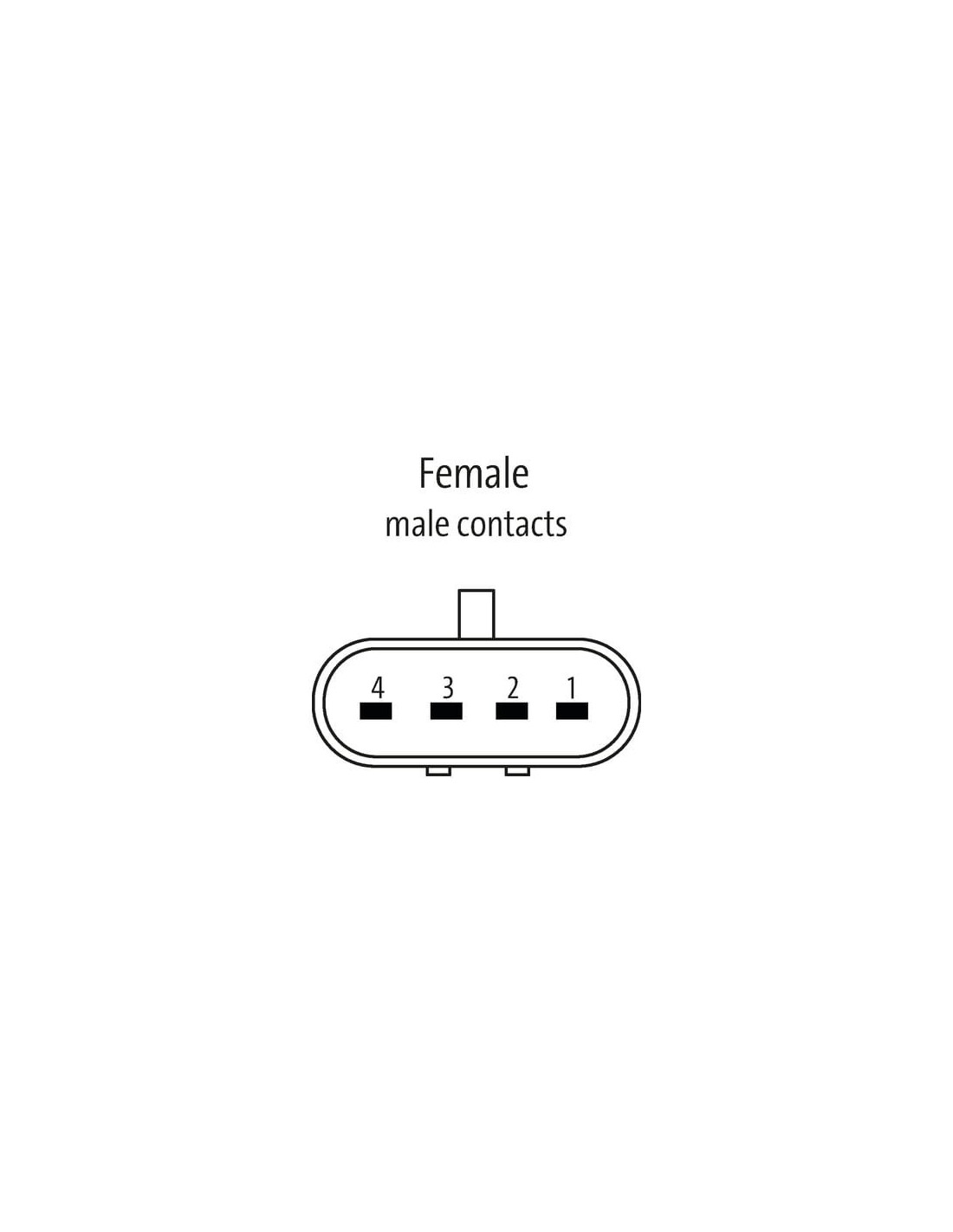

| Liczba biegunów | 4 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 24 V |
| Prąd roboczy na styk maks. | 7 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Family construction form | AMP SuperSeal 1.5 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, zablokowane |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Dodatkowy obwód | bez komponentów |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał uszczelka | Silikon |
| Materiał obudowa | Tworzywo sztuczne |
| Material overmolding | PUR |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Blokada zatrzaskowa |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 125 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 514 |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 5,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,79 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 58 Ω/km |
Temperature range | Cable
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień gięcia (w ruchu) | 6 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. |

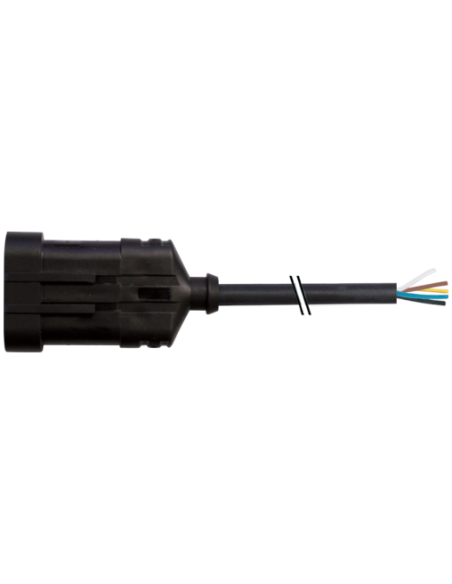

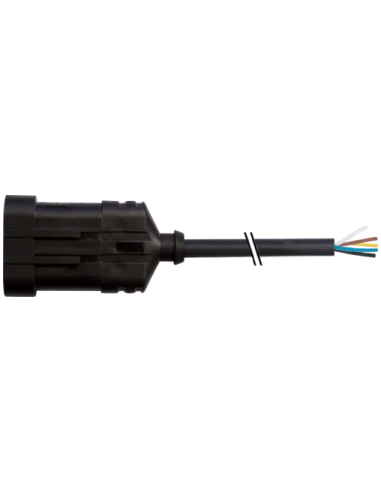

Konektor zworowy SuperSeal męski z wolnym kablem – 4‑pinowy, 5 m, IP67
Konektor zworowy SuperSeal o kodzie 7072-73461-5140500 to solidny, męski konektor z wolnym końcem kabla, dedykowany do zastosowań zewnętrznych i przemysłowych. Wyposażony w czteropinowe złącze, zapewnia niezawodne połączenia elektryczne w trudnych warunkach otoczenia. Zastosowany kabel o długości 5 metrów oraz wysoka klasa szczelności IP67 gwarantują bezpieczeństwo i stabilność działania nawet w miejscach narażonych na wilgoć, kurz oraz dynamiczne obciążenia mechaniczne.
Zastosowanie złącza SuperSeal AMP 1.5 – bezpieczeństwo instalacji
Złącza z rodziny SuperSeal AMP 1.5 wykorzystywane są wszędzie tam, gdzie wymagana jest wysoka odporność chemiczna i mechaniczna. Znajdują zastosowanie m.in. w:
- Przemyśle motoryzacyjnym – wiązki przewodów, systemy oświetleniowe, połączenia czujników i zaworów, instalacje pod maską oraz w podwoziu
- Technice rolniczej i budowlanej – połączenia w maszynach rolniczych, budowlanych oraz sprzęcie do prac leśnych
- Automatyce przemysłowej – okablowanie stanowisk produkcyjnych i urządzeń o wysokiej ekspozycji na kurz, wodę oraz oleje
- Aplikacjach outdoorowych – oświetlenie, sterowniki i systemy monitoringu umieszczone na zewnątrz budynków
Najważniejsze zalety i cechy przewodu z konektorem SuperSeal 4‑pinowym
- Wysoka szczelność IP67 – skuteczna ochrona przed wodą i pyłem, nawet przy krótkotrwałym zanurzeniu
- Zakres temperatur roboczych od -40°C do +125°C – idealny wybór do instalacji szczególnie narażonych na skrajne warunki środowiskowe
- Odporność na promieniowanie UV, działanie olejów i benzyn – dzięki precyzyjnie dobranym materiałom
- Mocny kabel konstrukcji PUR (poliuretan) – elastyczny, trwały, zapewnia długą żywotność w ruchomych instalacjach
- Blokada zatrzaskowa – bezpieczne oraz szybkie połączenie, eliminujące ryzyko przypadkowego rozłączenia
- Prąd na styk do 7 A, napięcie robocze do 24V DC – odpowiedni do zasilania i sygnalizacji
Budowa i bezpieczeństwo użytkowania konektora SuperSeal
Konektor SuperSeal, męski z wolnym kablem, wykonany jest z wysokogatunkowego tworzywa sztucznego o podwyższonej odporności na typowe media przemysłowe. Silikonowe uszczelnienie złącza zapewnia skuteczną ochronę przewodów oraz styków przed wpływem wilgoci i zabrudzeń.

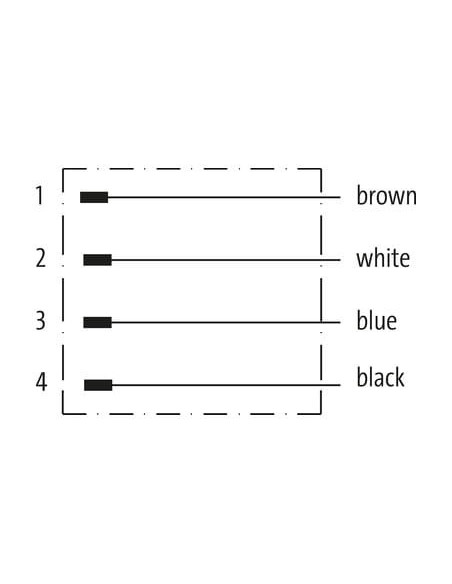

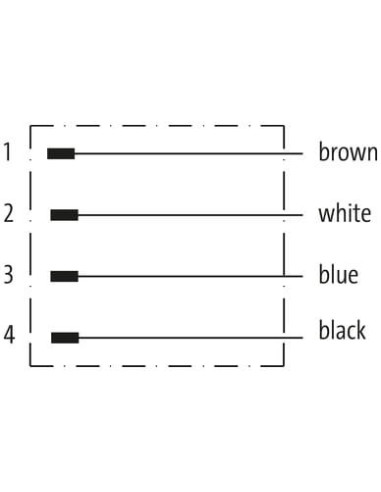

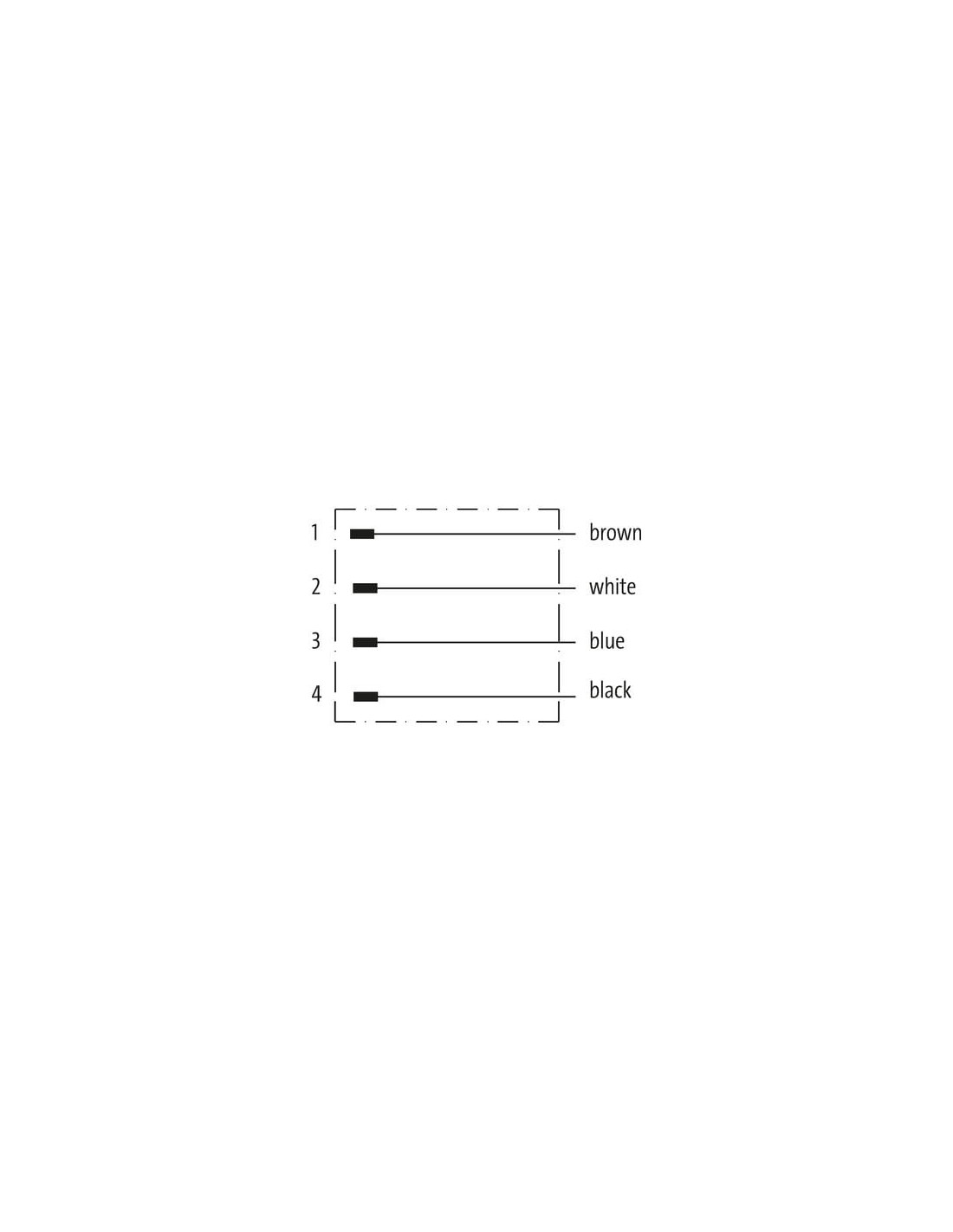

- Kolorystyka przewodów ułatwia szybkie i pewne podłączenie: brązowy, biały, niebieski, czarny
- Elastyczność instalacji – konstrukcja umożliwia łatwe układanie i prowadzenie nawet w ciasnych przestrzeniach
- Dobre właściwości mechaniczne – odporność na zginanie oraz ponad 2 miliony cykli pracy na prowadnicy giętej (C-track)
Typowe zastosowania złącza 4‑pin SuperSeal z kablem 5 m
Idealny do systemów sterowania, czujników, siłowników, zasilania urządzeń mobilnych i stacjonarnych, instalacji OEM oraz modyfikacji istniejących połączeń elektrycznych w pojazdach, maszynach i urządzeniach terenowych.
Wysoka jakość materiałów, pewność połączenia oraz uniwersalność konektora czynią go rekomendowanym rozwiązaniem dla firm serwisowych, montażowych i integratorów systemów elektroinstalacyjnych.
