Dostępny
Xtreme - Outdoor

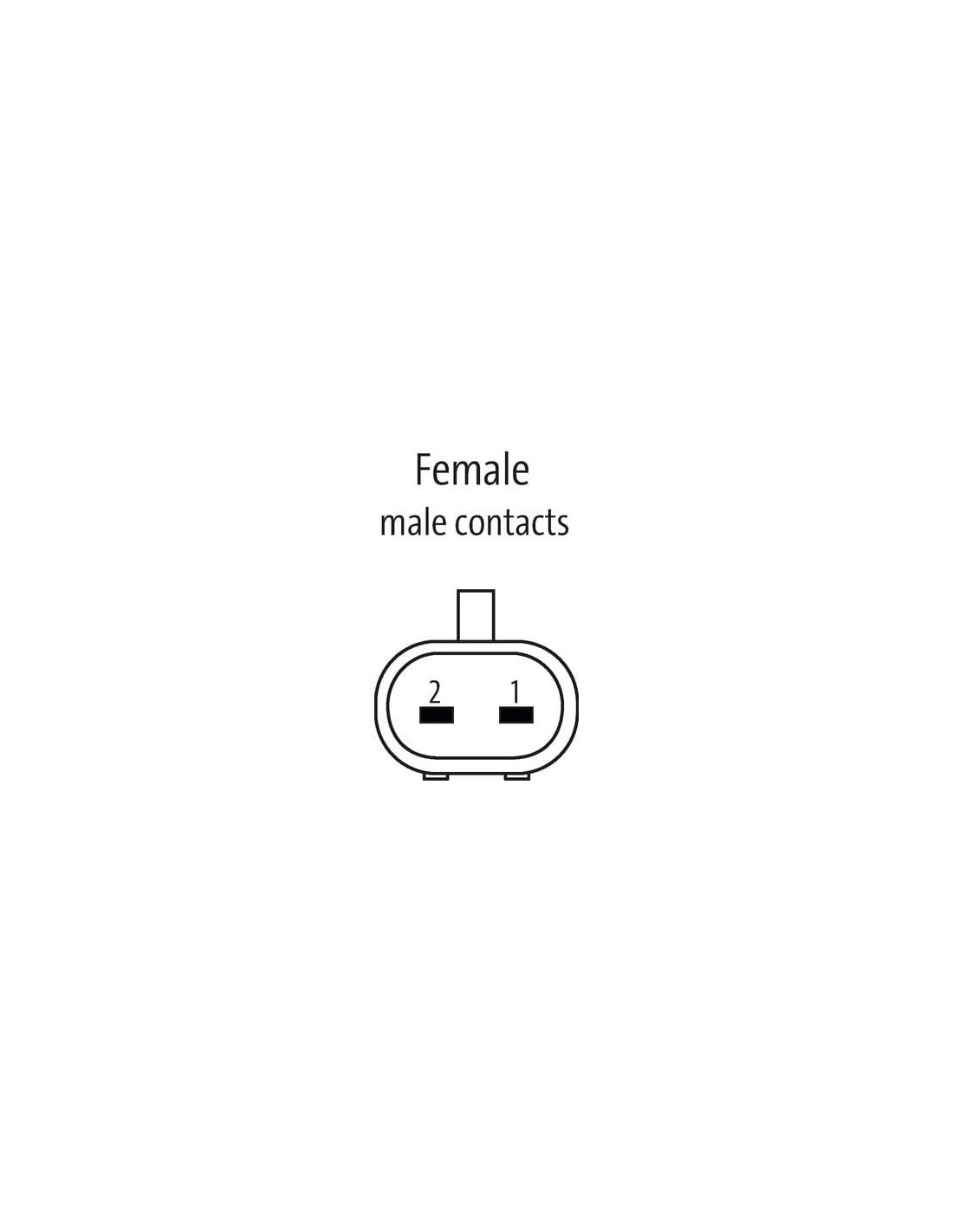

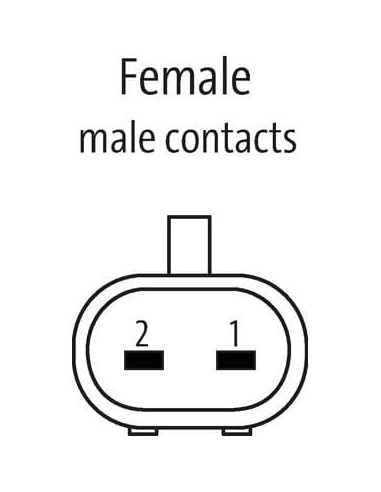

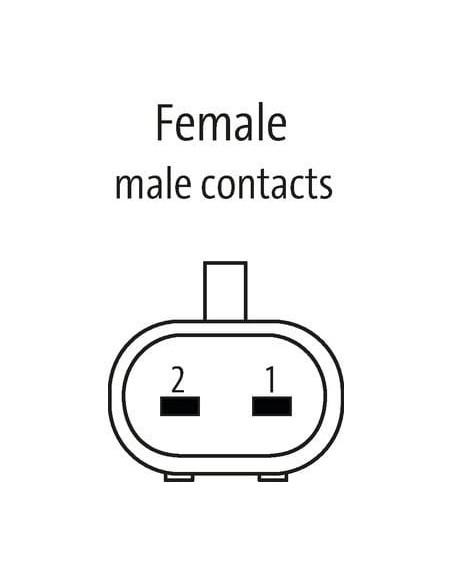

Żeński proste
max. 24 V DC
2-piny
bez komponentów
bez koszulek kablowych
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 5 m |
| Typ montażu | włożone |
| Powłoka styku | cynowane |
| Family construction form | SuperSeal |
| odpowiedni do peszli (Ø wewnętrzna) | 11 mm |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 2 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 24 V |
| Prąd roboczy na styk maks. | 8 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Family construction form | AMP SuperSeal 1.5 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, zablokowane |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Dodatkowy obwód | bez komponentów |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał uszczelka | Silikon |
| Materiał obudowa | Tworzywo sztuczne |
| Material overmolding | PUR |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Blokada zatrzaskowa |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 125 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

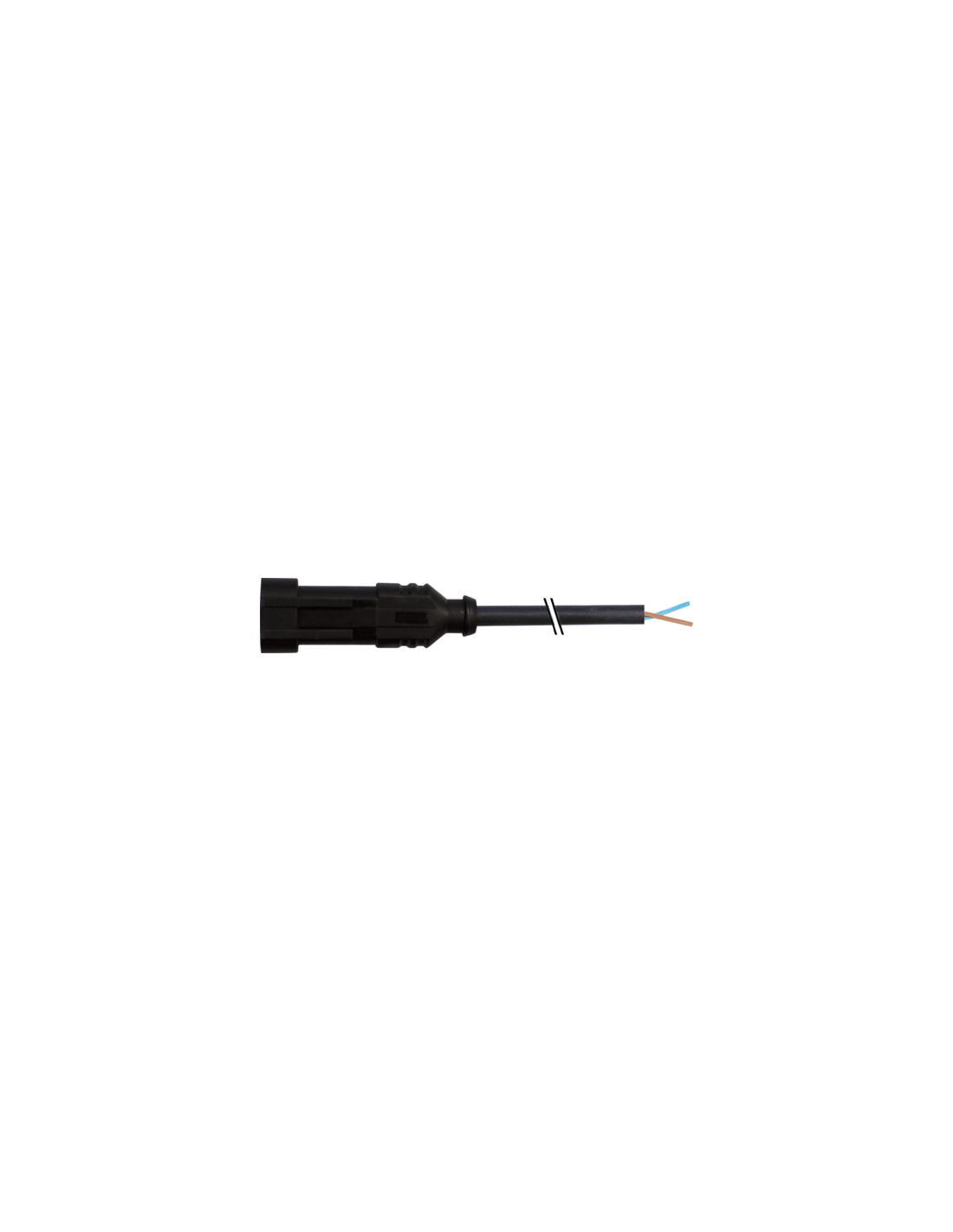

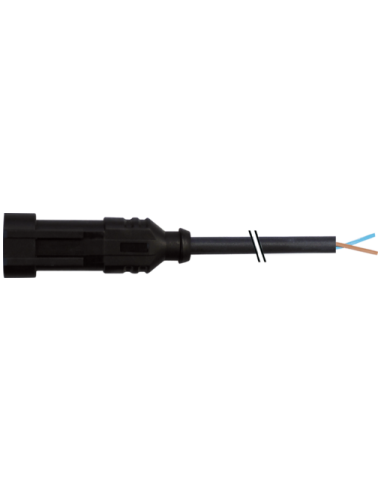

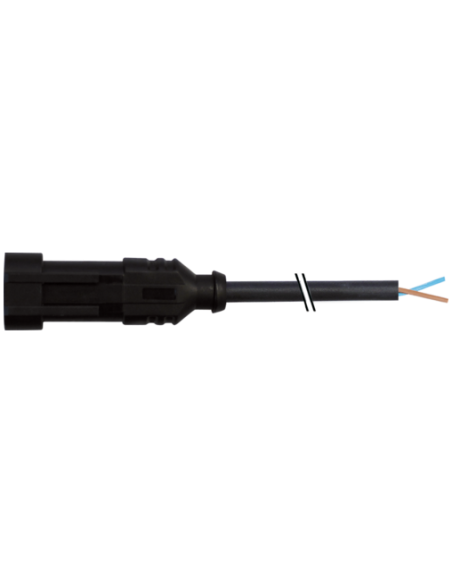

Konektor zworowy SuperSeal męski z wolnym kablem 2-pinowy – trwałe i niezawodne połączenie
Konektor zworowy SuperSeal, męski, z wolnym kablem (kod: 7072-73301-5120500) to solidny element łączeniowy, przeznaczony do zastosowań przemysłowych oraz zewnętrznych. Złącze zaprojektowano z myślą o stabilnym połączeniu elektrycznym, szczególnie w miejscach, gdzie wymagana jest wysoka odporność na niekorzystne warunki środowiskowe.
Główne zalety konektora zworowego SuperSeal
- Wysoka szczelność zgodna z IP67 – skuteczna ochrona przed wilgocią, kurzem i wodą, co gwarantuje niezawodną pracę nawet w trudnych warunkach zewnętrznych.
- Odporność chemiczna – wykonany z wytrzymałego tworzywa sztucznego o bardzo dobrej odporności na działanie chemikaliów oraz olejów.
- Szeroki zakres temperatur pracy – stabilne działanie w temperaturach od -40 °C do 125 °C, dzięki czemu sprawdza się w przemyśle, motoryzacji, maszynach rolniczych, sprzęcie budowlanym oraz automatyce przemysłowej.
- Pewność montażu dzięki blokadzie zatrzaskowej – bezpieczeństwo połączenia eliminujące ryzyko przypadkowego rozłączenia.
- Wytrzymałość prądowa do 8 A – umożliwia przesyłanie większych obciążeń niż standardowe konektory.
Konstrukcja i zastosowanie złącza SuperSeal AMP 1.5
SuperSeal 1.5 AMP to standard wśród profesjonalnych rozwiązań przemysłowych i motoryzacyjnych, gdzie niezbędna jest niezawodność oraz łatwość montażu. Złącze zostało wyposażone w przewód o długości 5 metrów z końcówką wolną, co pozwala na elastyczne dopasowanie podczas instalacji.

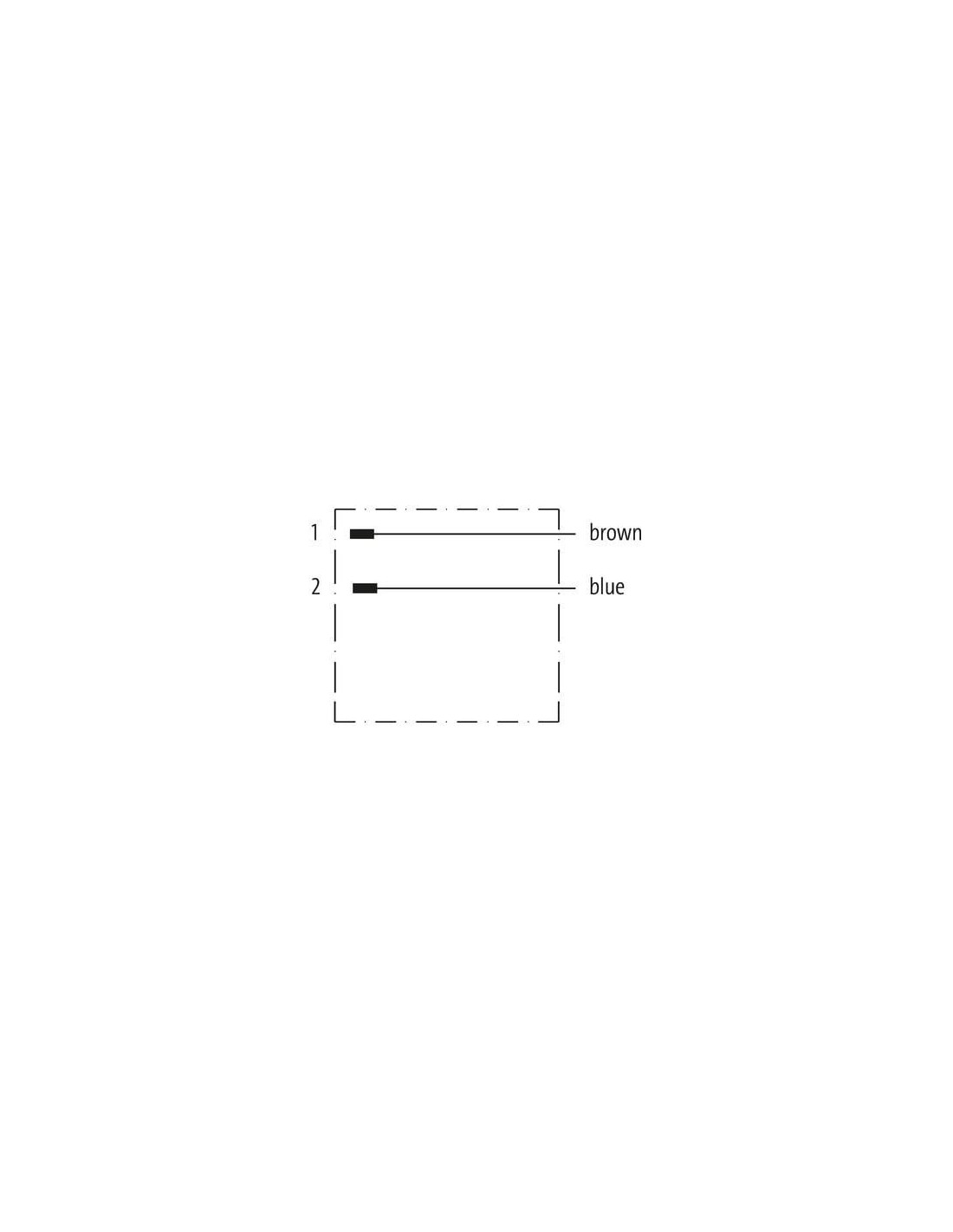

Dzięki 2-pinowej konstrukcji i stykach cynowanych wykonanych ze stopu miedzi, konektor gwarantuje stabilną jakość połączenia przez długi czas eksploatacji. Kolorystyka przewodów (brązowy, niebieski) minimalizuje ryzyko pomyłki podczas podłączania.
Typowe zastosowania złącza SuperSeal 7072-73301-5120500
- Automatyka przemysłowa
- Przemysł motoryzacyjny – połączenia instalacji elektrycznej w pojazdach, maszynach rolniczych i budowlanych.
- Systemy oświetleniowe LED i zasilające
- Aplikacje outdoorowe i systemy sterowania
- Systemy sensorowe i energetyczne
Złącze nadaje się również do pracy w miejscach narażonych na wibracje oraz zmienne warunki atmosferyczne.
Bezpieczeństwo i trwałość konektora SuperSeal z kablem
Produkt spełnia wymagania dotyczące stopnia ochrony IP67, co umożliwia bezpieczne użytkowanie w wilgotnym i zapylonym środowisku. Silikonowa uszczelka zabezpiecza obwód przed wpływem czynników zewnętrznych. Obudowa w kolorze czarnym gwarantuje estetyczny wygląd, a zastosowanie materiału PUR do overmoldingu zapewnia dodatkową elastyczność i odporność mechaniczną.
Konektor SuperSeal męski 2-pinowy to niezawodne rozwiązanie do profesjonalnych instalacji wymagających trwałości, szczelności i bezpieczeństwa.
