MSUD

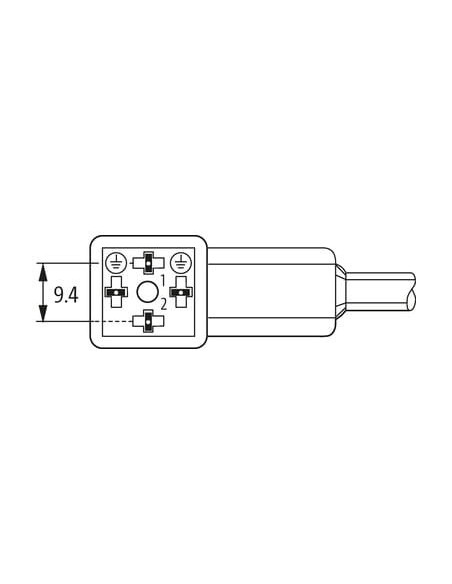

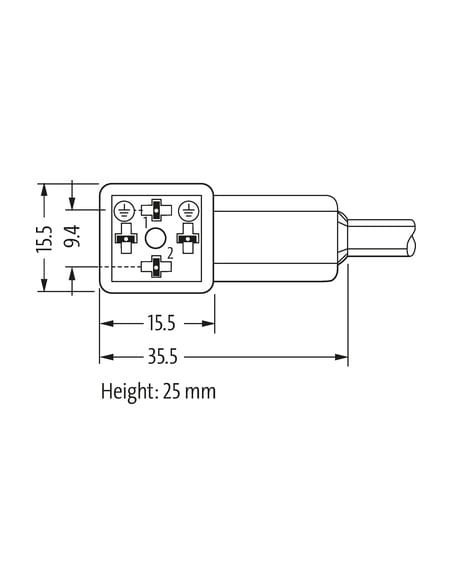

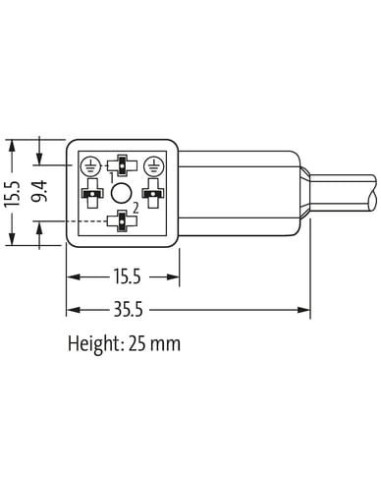

Typ CI (9.4 mm)
24 V AC/DC ±25%
Dioda LED i obwód zabezpieczający
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,4 Nm |
| Gwint | M3 |
Dane techniczne | Dane elektryczne
| Czas opóźnienia opadania maks. | 20 ms |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Szczytowe napięcie wyłączające maks. | 55 V |
| Prąd roboczy na styk maks. | 4 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Znamionowy pik napięciowy | 0,8 kV |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 616 |
| Rodzaj przewodu | 1 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 61,6 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 80 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,8 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 24 |
| Diameter of single wires | 0,2 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 500 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 3 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 70 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
Konektor zaworowy MSUD typu CI 9,4 mm do aplikacji przemysłowych – 7000-94021-6160500
Konektor zaworowy MSUD typu CI o rozmiarze 9,4 mm to niezawodne rozwiązanie dedykowane do podłączania zaworów elektromagnetycznych w instalacjach przemysłowych. Model oznaczony kodem 7000-94021-6160500 sprawdza się wszędzie tam, gdzie kluczowe znaczenie mają trwałość, wysoka jakość wykonania oraz odporność na trudne warunki środowiskowe.
Najważniejsze cechy konektora MSUD typu CI 9,4 mm
- Uniwersalne zasilanie: możliwość pracy przy napięciu 24 V AC/DC ±25%
- Podwyższona ochrona: wbudowana dioda LED sygnalizująca stan oraz obwód zabezpieczający
- Stopień ochrony IP67: odporność na pył i wilgoć (po prawidłowym zainstalowaniu)
- Obudowa z tworzywa sztucznego: wysoka odporność na chemikalia i oleje
- Kabel długości 5 m: przewód PVC o trójżyłowej budowie, umożliwiający wygodne podłączenie w maszynach i urządzeniach
- Wysoka wytrzymałość mechaniczna: zalecany moment dokręcania 0,4 Nm, gwint M3
- Szybki i łatwy montaż: konstrukcja umożliwia szybkie podpinanie i bezpieczne mocowanie konektora
Zastosowanie konektora zaworowego MSUD 9,4 mm
Konektor z przewodem typu MSUD znajduje szerokie zastosowanie w automatyce przemysłowej, w szczególności do podłączania zaworów elektromagnetycznych, elektrozaworów, siłowników oraz czujników stosowanych w instalacjach wodnych, powietrznych i hydraulicznych. Idealny do integracji z maszynami w zakładach produkcyjnych, liniach montażowych oraz systemach sterowania procesami przemysłowymi.
Kluczowe korzyści stosowania konektora zaworowego MSUD
- Niezawodność połączenia i ochrona przed zwarciem – dzięki wbudowanemu obwodowi zabezpieczającemu
- Szybka diagnostyka – dioda LED pozwala natychmiastowo rozpoznać stan pracy urządzenia
- Bezpieczeństwo oraz trwałość – wysoka odporność na agresywne media po sprawdzeniu zgodności materiałowej
- Uniwersalność zastosowań – kabel 5 m o wysokiej elastyczności i odporności, w tym na UV, oleje i płomienie
Parametry techniczne i warunki użytkowe – o czym warto pamiętać
Obudowa konektora została wykonana z tworzywa sztucznego odpornego na chemikalia i oleje, co pozwala na stosowanie w aplikacjach wymagających szczególnej odporności na agresywne środowiska produkcyjne. Długość kabla wynosząca 5 m oraz trójżyłowa konstrukcja pozwalają na elastyczne prowadzenie instalacji. Produkt spełnia normę IP67, co gwarantuje ochronę przed pyłem oraz chwilowym zanurzeniem w wodzie (przy poprawnym montażu).
Przewód przystosowany jest do pracy w szerokim zakresie temperatur: od -30 °C do +70 °C przy zastosowaniu stacjonarnym oraz od -5 °C do +70 °C podczas pracy w ruchu. Nie zawiera ołowiu, kadmu, FCKW ani silikonu – jest bezpieczny dla pracowników i środowiska.
Typowa aplikacja i wymogi montażowe konektorów zaworowych
Konektory zaworowe typu MSUD CI umożliwiają szybkie, trwałe i bezpieczne podłączenie komponentów do instalacji pneumatycznych i hydraulicznych. Montaż odbywa się za pomocą przykręcenia (gwint M3). Przy instalacji należy stosować odpowiednie środki chroniące przewody przed nadmiernymi siłami mechanicznymi oraz zapewnić odpowiedni promień gięcia, aby utrzymać klasę szczelności IP67. Kabel PVC o konstrukcji oplotu miedzianego zapewnia wysoką przewodność i długą żywotność podczas pracy nawet w trudnych warunkach.
Konektor do zaworów – wybierz jakość i trwałość
Złącze MSUD CI 9,4 mm z kablem to zaufane rozwiązanie dla przemysłu automatyki. Łatwa identyfikacja przewodów, przejrzysty schemat podłączenia oraz wygodna długość kabla znacząco usprawniają instalację oraz serwisowanie urządzeń na hali produkcyjnej.
