MSUD
Typ A (18 mm)
24 V AC ±20% / DC ±25%
Dioda LED i obwód zabezpieczający
PE zmostkowany
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | MSUD A |
| Gwint | M3 |
| Materiał | PBT |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane techniczne | Dane elektryczne
| Czas opóźnienia opadania maks. | 20 ms |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Szczytowe napięcie wyłączające maks. | 55 V |
| Prąd roboczy na styk maks. | 4 A |
| Pobór prądu maks. | 15 mA |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Dodatkowy obwód | Dioda, Z-Diode |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | galvanized |
| Powłoka złącza śrubowego | galvanized |
| Kolor obudowy | czarny |
| Materiał uszczelka | PUR |
| Blokada materiału | Stal |
| Material screw connection | Stal |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 036 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | żółty |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 56,1 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,85 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

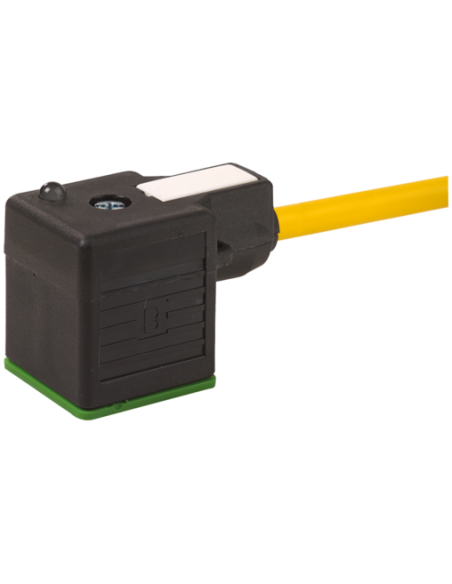

Konektor zaworowy MSUD typ A 18mm z przewodem PUR – profesjonalne złącze dla automatyki przemysłowej
Konektor zaworowy MSUD typ A 18mm to wysokiej jakości złącze elektryczne przeznaczone do wymagających aplikacji przemysłowych. Produkt posiada wytrzymały przewód wykonany z polieteroeterketonu (PUR), który zapewnia zwiększoną odporność na czynniki chemiczne oraz oleje, co czyni go idealnym rozwiązaniem do pracy w trudnych warunkach fabrycznych.
Najważniejsze cechy złącza MSUD typ A 18mm
- Wytrzymała, kompaktowa obudowa wykonana z tworzywa sztucznego PBT o wysokiej odporności na uderzenia oraz działanie czynników chemicznych.
- Uniwersalność zastosowania dzięki standardowi MSUD typ A (norma przemysłowa), szeroko stosowanemu w systemach pneumatycznych i hydraulicznych.
- Zintegrowana dioda LED – precyzyjna sygnalizacja stanu pracy zaworu oraz szybka diagnostyka.
- Wbudowany obwód zabezpieczający z diodą Z, zapewniający ochronę urządzeń przed przepięciami.
- Wysoka klasa ochrony – IP67, gwarantująca szczelność oraz odporność na pył i chwilowe zanurzenie w wodzie.
- Przewód 3-żyłowy PUR – długość 5 metrów, idealny do instalacji ruchomych oraz miejsc narażonych na zginanie.
Zastosowania konektora zaworowego MSUD A 18mm 24V
Konektor zaworowy typ A 18mm wykorzystywany jest przede wszystkim w:
- automatyzacji maszyn i linii produkcyjnych;
- zasilaniu elektromagnetycznych zaworów pneumatycznych i hydraulicznych;
- rozwiązaniach sterowania procesami przemysłowymi;
- montażu w szafach sterowniczych, rozdzielniach oraz instalacjach wymagających wysokiego stopnia ochrony IP.
Produkt spełnia wymogi norm przemysłowych i jest często stosowany w środowiskach, gdzie kluczowa jest odporność
na oleje, smary oraz agresywne media.
Budowa i bezpieczeństwo użytkowania
Obudowa konektora została zaprojektowana zgodnie z wymogami EN IEC 60529 (IP67). Odpowiedni dobór materiałów – PBT, stal, PUR – gwarantuje długą żywotność oraz niezawodność połączenia elektrycznego. Montaż konektora jest prosty dzięki zastosowaniu śrub M3 oraz dedykowanemu układowi uszczelek.
Wskazówki montażowe:
- Chronić złącza przed obciążeniami mechanicznymi, stosując odpowiednie zabezpieczenia, np. opaski kablowe.
- Przestrzegać minimalnych promieni gięcia przewodu, aby zachować pełną szczelność.
Dlaczego warto wybrać konektor zaworowy MSUD typ A 18mm?
To rozwiązanie sprawdza się w najbardziej wymagających aplikacjach przemysłowych, gdzie liczy się odporność na warunki zewnętrzne, łatwość diagnostyki oraz pewność zasilania. Złącza MSUD typ A cieszą się uznaniem wśród automatyków, projektantów i serwisantów dzięki swojej uniwersalności oraz bezpieczeństwu użytkowania.
Zastosowanie tego konektora pozwala na utrzymanie wysokiej bezawaryjności parku maszynowego oraz minimalizację kosztów związanych z przestojami technologicznymi.
