MSUD
Typ BI (11 mm)
24 V AC ±20% / DC ±25%
Dioda LED i obwód zabezpieczający
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | MSUD BI |
| Gwint | M3 |
| Materiał | PBT |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane techniczne | Dane elektryczne
| Czas opóźnienia opadania maks. | 20 ms |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Szczytowe napięcie wyłączające maks. | 55 V |
| Prąd roboczy na styk maks. | 4 A |
| Pobór prądu maks. | 15 mA |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Dodatkowy obwód | Dioda, Z-Diode |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | galvanized |
| Powłoka złącza śrubowego | galvanized |
| Kolor obudowy | czarny |
| Materiał uszczelka | PUR |
| Blokada materiału | Stal |
| Material screw connection | Stal |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

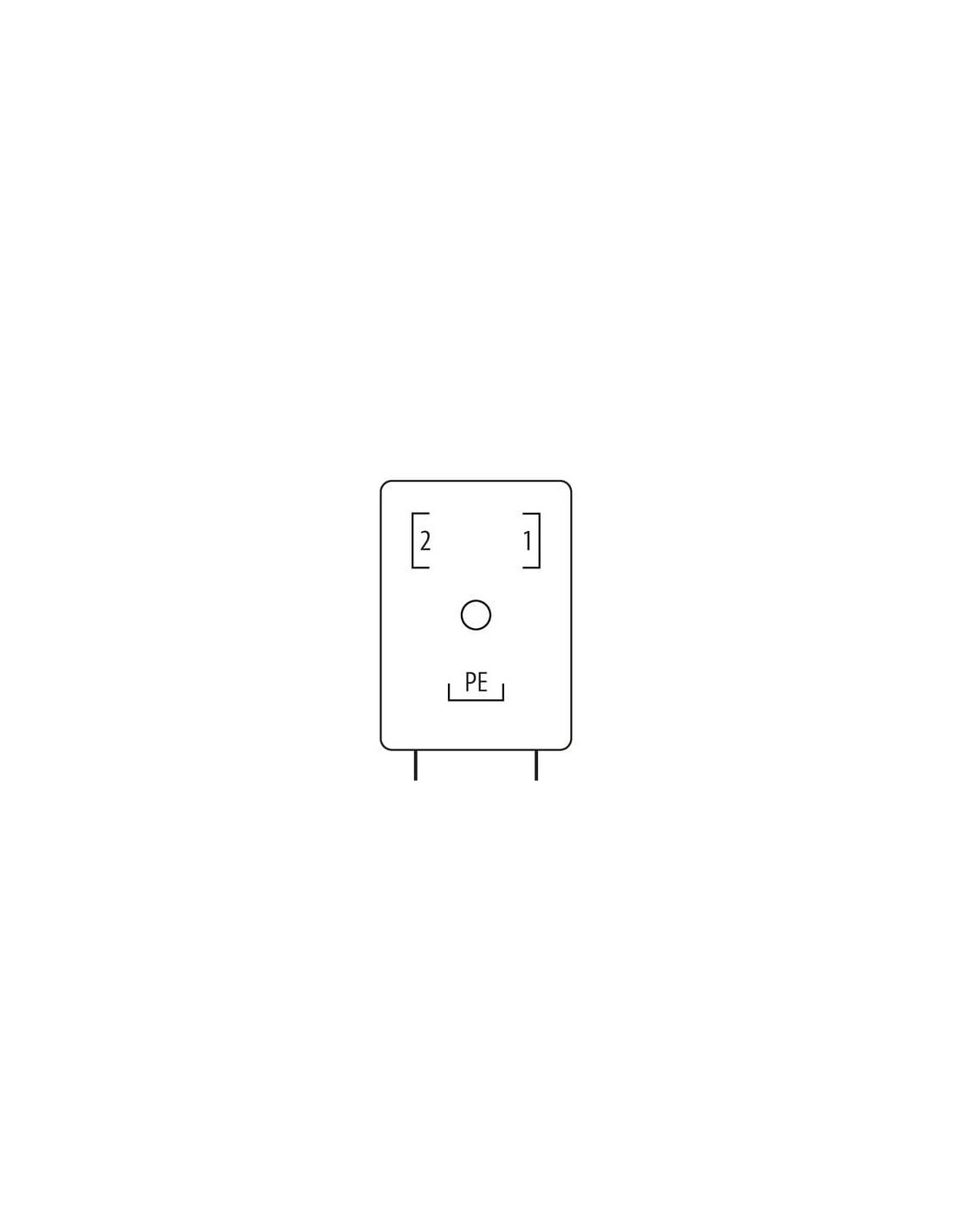

| wire arrangement | czarny 1, czarny 2, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 016 |
| Rodzaj przewodu | 1 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | żółty |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 63,8 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 80 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,8 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 24 |
| Diameter of single wires | 0,2 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 500 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 3 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 70 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |

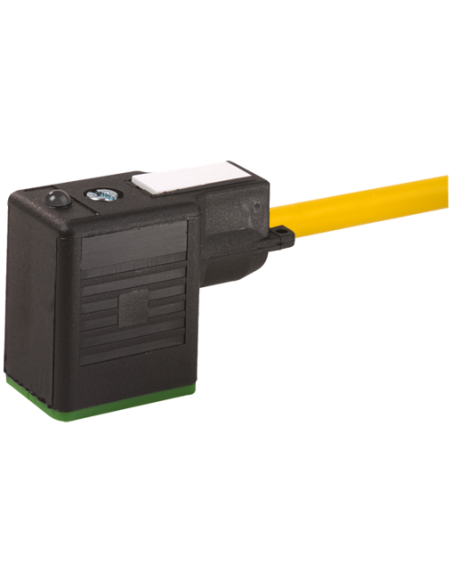

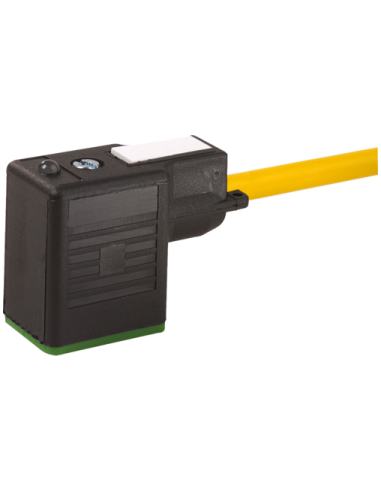

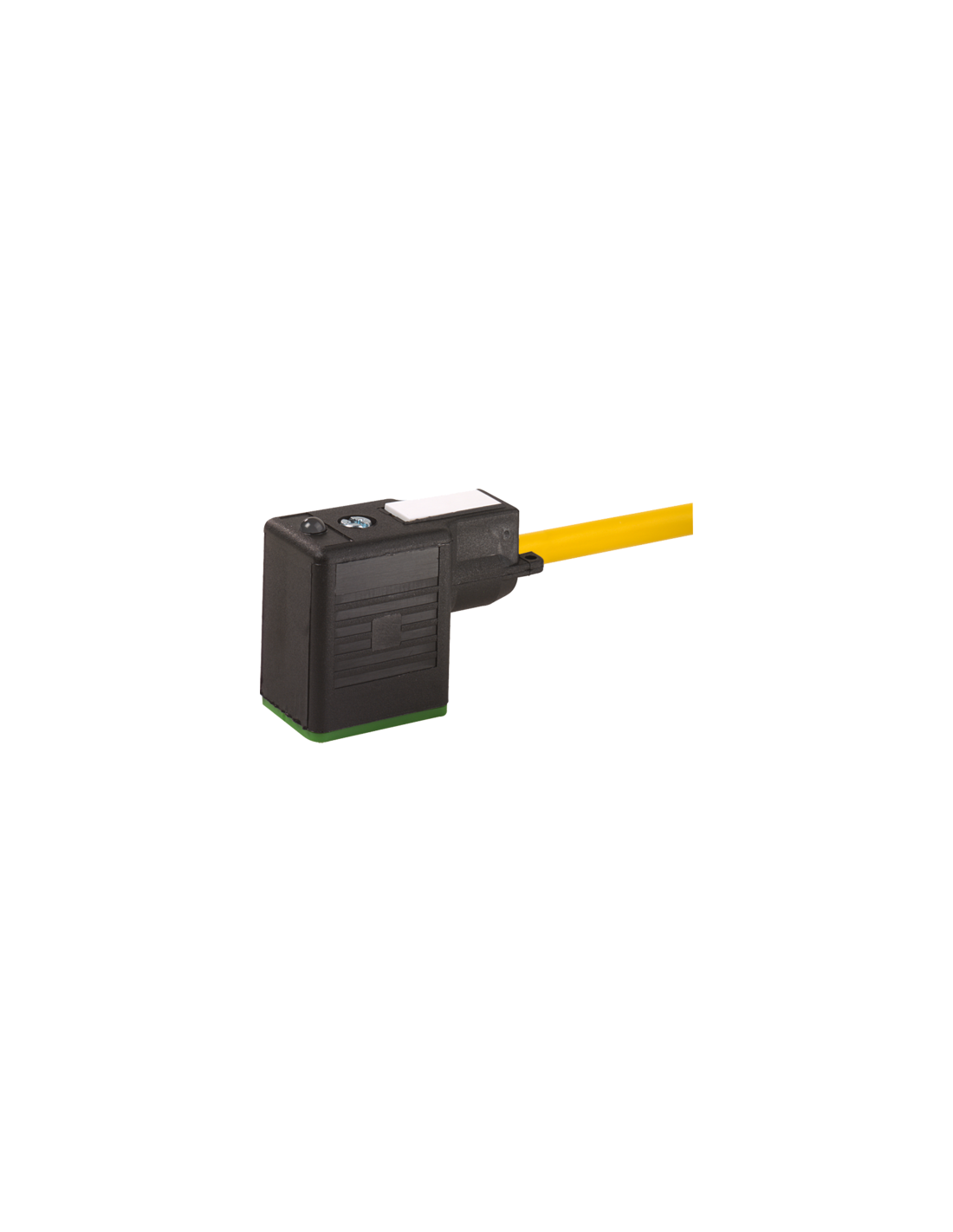

Zawór MSUD BI 11mm na kabel 7000-11021-0160500 – szybkie i niezawodne złącze przewodowe
Zawór MSUD BI 11mm na kabel o kodzie 7000-11021-0160500 to uniwersalne i niezawodne rozwiązanie do elektrycznego podłączania cewek zaworów w aplikacjach przemysłowych. Produkt przeznaczony jest do zastosowań wymagających trwałości, wysokiej odporności mechanicznej oraz łatwego montażu. Konstrukcja łączy w sobie kompaktowe wymiary, dobrą odporność chemiczną oraz efektywne zabezpieczenia elektryczne.
Zastosowanie zaworu MSUD BI 11mm z przewodem do automatyki przemysłowej
Zawór MSUD BI 11mm doskonale sprawdza się w aplikacjach takich jak:
- Sterowanie zaworami elektromagnetycznymi w maszynach produkcyjnych
- Układy automatyki i systemy sterowania wymagające pracy w trudnych warunkach przemysłowych
- Podłączenia do rozdzielnic i terminali, gdzie kluczowa jest szczelność, bezpieczeństwo i prostota montażu
- Modernizacje i utrzymanie ruchu w przemyśle spożywczym, chemicznym oraz maszynowym
Budowa i funkcjonalności – szczelność, bezpieczeństwo i łatwy montaż
Kompaktowa głowica złącza o wymiarach 11 x 30 x 21,5 mm umożliwia instalację nawet w ograniczonych przestrzeniach. Obudowa wykonana z tworzywa sztucznego (PBT) zapewnia odporność na chemikalia i oleje, co przekłada się na długą żywotność i wysoką trwałość nawet w trudnych warunkach przemysłowych.
Wbudowana dioda LED (kolor żółty) informuje o stanie pracy, a obwód zabezpieczający chroni urządzenie przed przepięciami. Połączenie z kablem o długości 5 m umożliwia elastyczne prowadzenie zasilania i sygnału.
- Standardowy rozstaw pinów i gwint M3
- Stopień ochrony IP67 – pełna odporność na pył i chwilowe zanurzenie w wodzie
- Szybkie podłączanie – typ montażu: włożone, przykręcone
- Bezpieczna praca dzięki obwodowi ochronnemu oraz wskaźnikowi LED
Zalety i cechy wyróżniające – zawór MSUD BI 11mm na przewodzie
Najważniejsze cechy tego złącza:
- Uniwersalne napięcie pracy – kompatybilność z 24 V AC ±20% oraz 24 V DC ±25%
- Obciążalność prądowa do 4 A – możliwość obsługi większości zaworów elektromagnetycznych
- Wytrzymały przewód PVC (żółta izolacja, 3-żyłowy, przekrój 0,75 mm²), odporny na oleje i płomienie
- Zabezpieczenie przepięciowe – dioda Z oraz filtr przeciwzakłóceniowy
- Zakres temperatury pracy od -25°C do +85°C (złącze) oraz od -30°C do +70°C (przewód przy pracy stałej)
Typowe zastosowania i możliwości konfiguracji
Zawór MSUD BI 11mm wykorzystywany jest głównie jako złącze do elektromagnesów i cewek w maszynach, układach pneumatycznych, hydraulicznych oraz w automatyce procesowej. Umożliwia szybkie i pewne połączenie z zachowaniem wysokiego stopnia bezpieczeństwa. Istnieje możliwość zamówienia innych długości kabli, dzięki czemu produkt można łatwo dostosować do konkretnej aplikacji.
Zastosowanie trwałych materiałów i odpowiednich zabezpieczeń sprawia, że złącze oferuje długą bezawaryjną eksploatację nawet w warunkach intensywnego użytkowania.
