Xtreme - Outdoor
Męski prosty
max. 24 V DC
4-piny
bez komponentów
bez koszulek kablowych
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 10 m |
| Typ montażu | włożone |
| Powłoka styku | cynowane |
| Family construction form | SuperSeal |
| odpowiedni do peszli (Ø wewnętrzna) | 11 mm |
| Materiał styk | Stop miedzi |

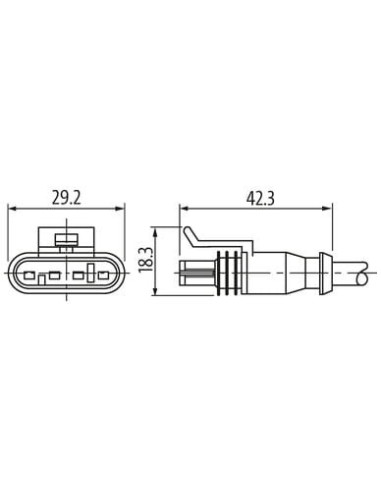

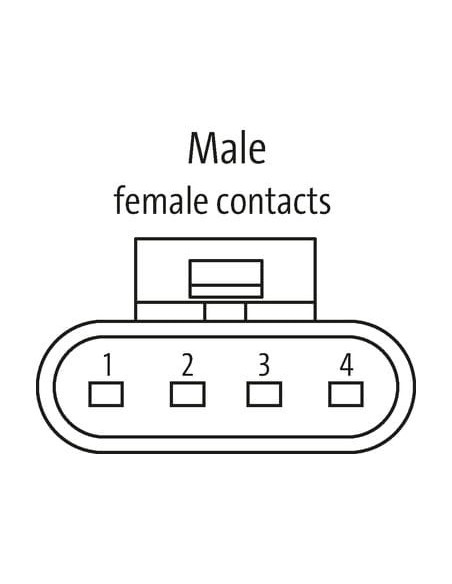

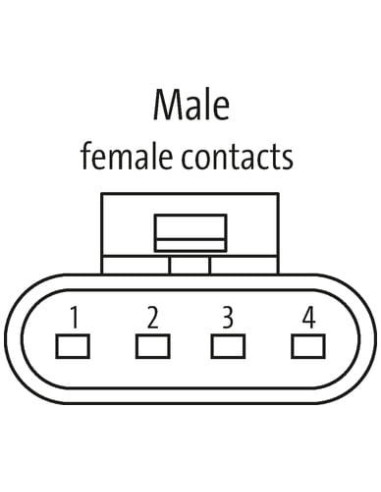

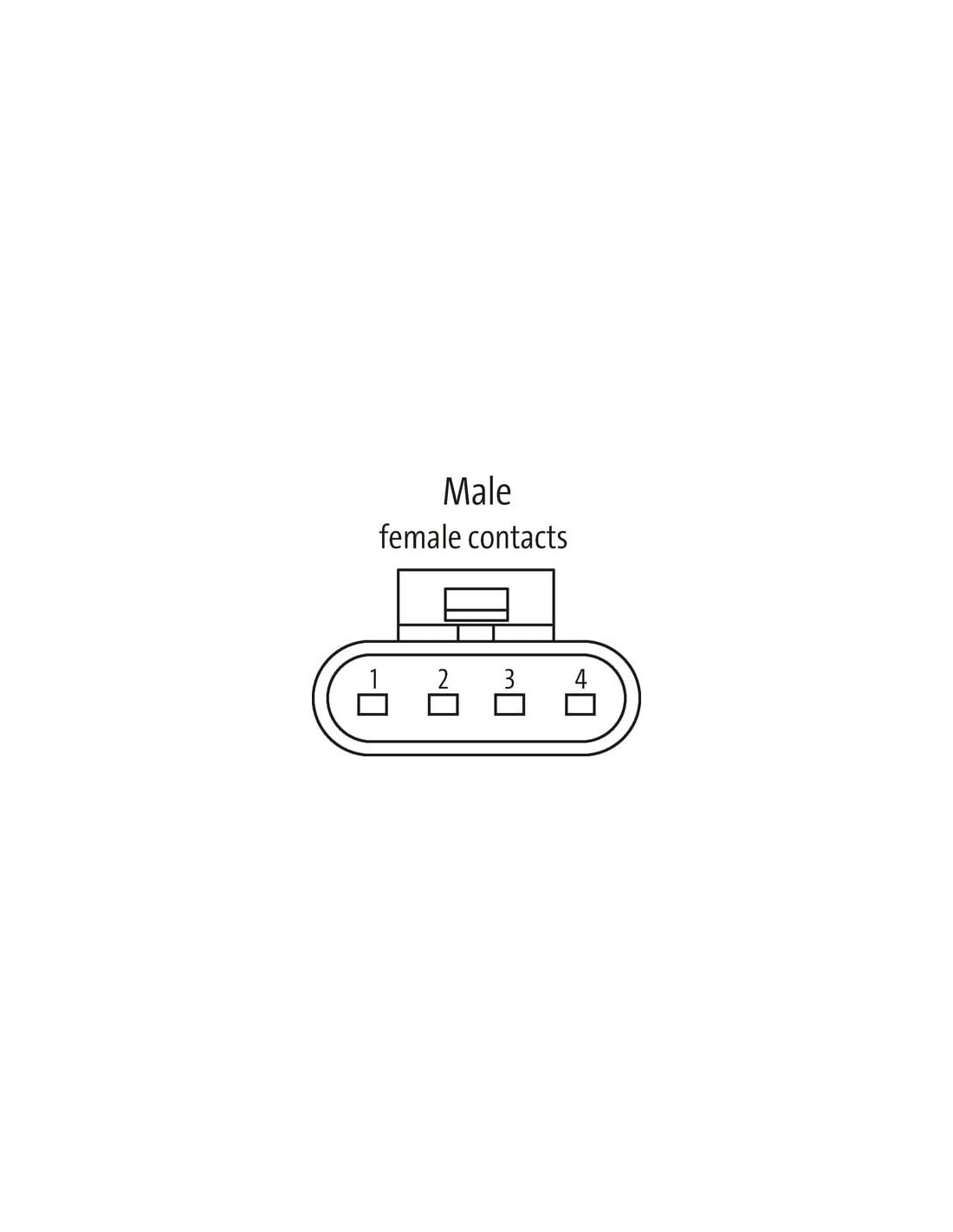

| Liczba biegunów | 4 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 24 V |
| Prąd roboczy na styk maks. | 7 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Family construction form | AMP SuperSeal 1.5 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, zablokowane |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Dodatkowy obwód | bez komponentów |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał uszczelka | Silikon |
| Materiał obudowa | Tworzywo sztuczne |
| Material overmolding | PUR |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Blokada zatrzaskowa |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 125 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 514 |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 5,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,79 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 58 Ω/km |
Temperature range | Cable
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień gięcia (w ruchu) | 6 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. |

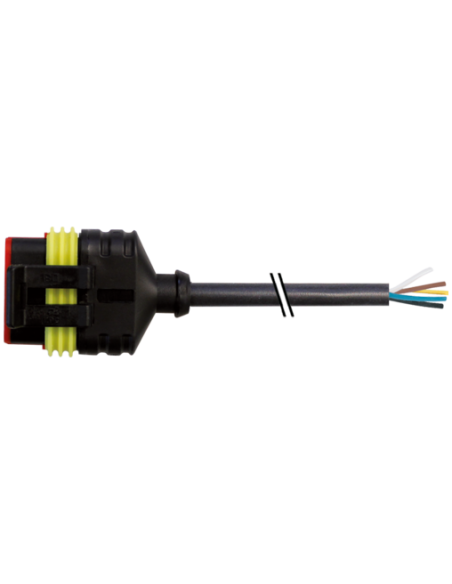

Konektor zaworowy SuperSeal 4-pinowy żeński z wolnymi końcami kablowymi – 7072-73161-5141000
Konektor zaworowy SuperSeal 4-pinowy to nowoczesne rozwiązanie przeznaczone do zastosowań w wymagających warunkach zewnętrznych oraz przemysłowych. Produkt o kodzie 7072-73161-5141000 stanowi niezawodne połączenie elektryczne, zachowując jednocześnie wysoki poziom szczelności i odporności na niekorzystne warunki środowiskowe.
Trwałość i odporność na warunki zewnętrzne
Obudowa konektora wykonana jest z wysokiej jakości tworzywa sztucznego, które charakteryzuje się doskonałą odpornością na działanie olejów, chemikaliów oraz promieniowanie UV. Uszczelnienie silikonowe zapewnia wysoki stopień szczelności IP67, co umożliwia pracę w środowisku narażonym na wilgoć, kurz czy intensywne opady atmosferyczne. Konstrukcja jest przystosowana do bezpiecznego działania w szerokim zakresie temperatur: od -40°C do 125°C.
Uniwersalne zastosowanie – typowe branże i aplikacje
- Automatyka przemysłowa – podłączenia zaworów, siłowników oraz czujników
- Motoryzacja – instalacje w pojazdach i maszynach roboczych
- Maszyny rolnicze i budowlane – połączenia wymagające wysokiej odporności na wibracje i drgania
- Systemy hydrauliczne i pneumatyczne – sterowanie zaworami elektromagnetycznymi
- Technika grzewcza, wentylacyjna i klimatyzacyjna
Najważniejsze zalety i funkcje konektora SuperSeal 4-pin
- 4 piny – możliwość przesyłu sygnałów złożonych lub podłączenia wielu funkcji w jednym złączu
- Blokada zatrzaskowa – pewne i szybkie połączenie, odporne na przypadkowe rozłączenie
- Wysoka wytrzymałość mechaniczna – obudowa oraz szczelność gwarantują długotrwałe użytkowanie nawet w trudnych warunkach
- Dedykowany do pracy w zróżnicowanych temperaturach
- Przewody o długości 10 m – swoboda instalacji w dużych systemach
- Odporność na płomień, oleje i czynniki chemiczne
- Średnica zewnętrzna kabla 5,7 mm – przewody skręcane zapewniają zwiększoną elastyczność i odporność na uszkodzenia mechaniczne

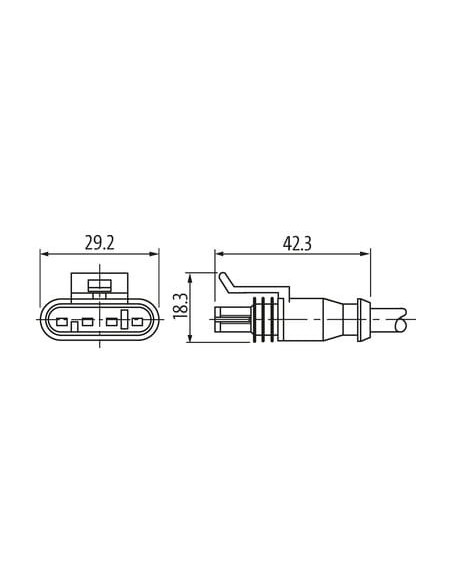

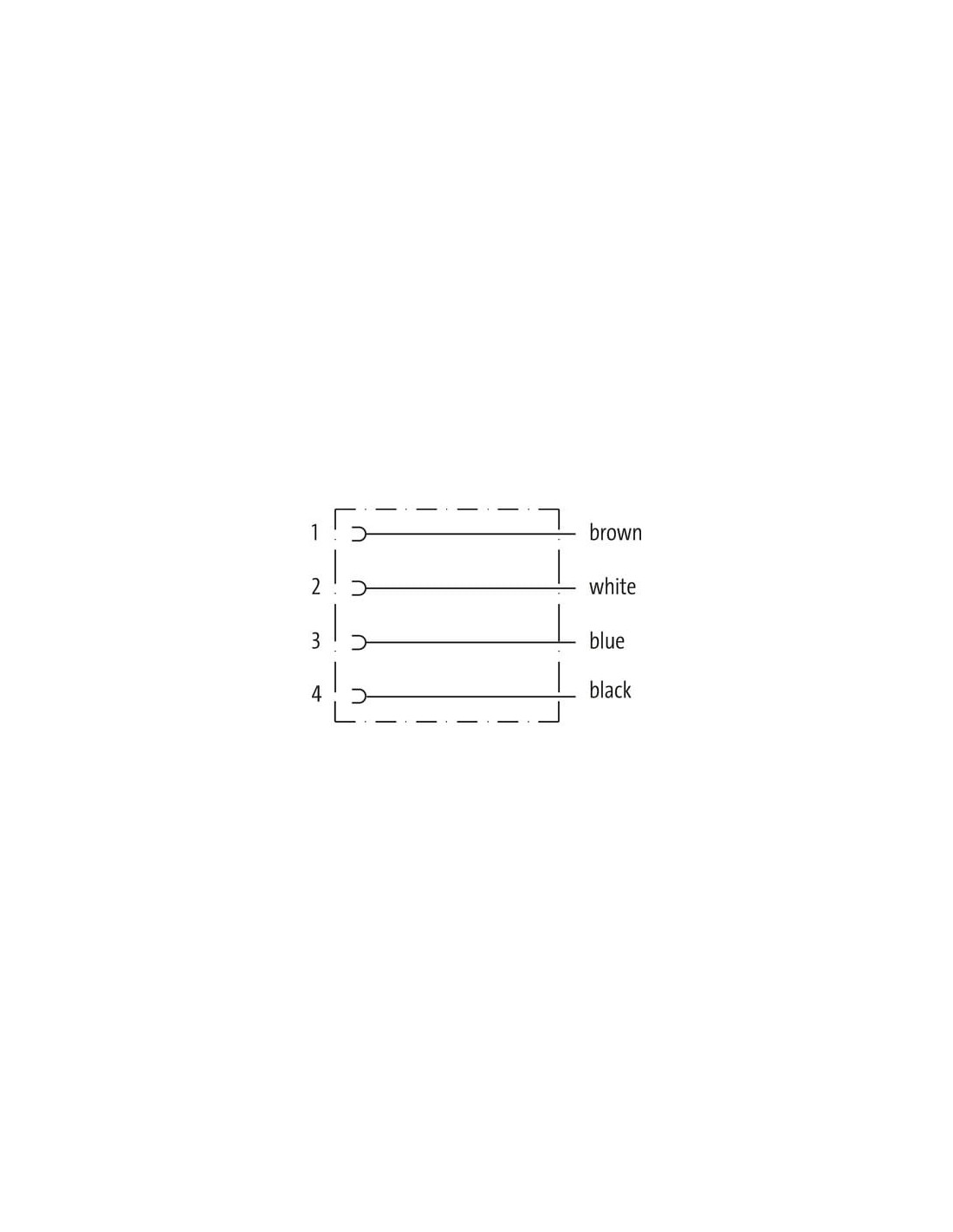

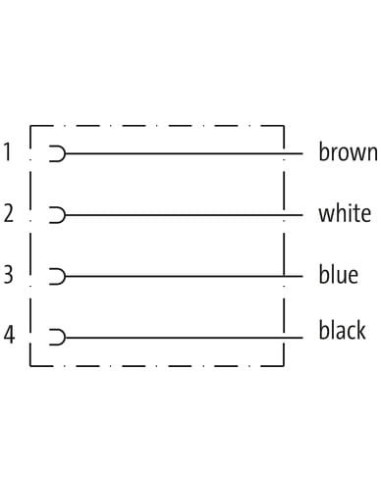

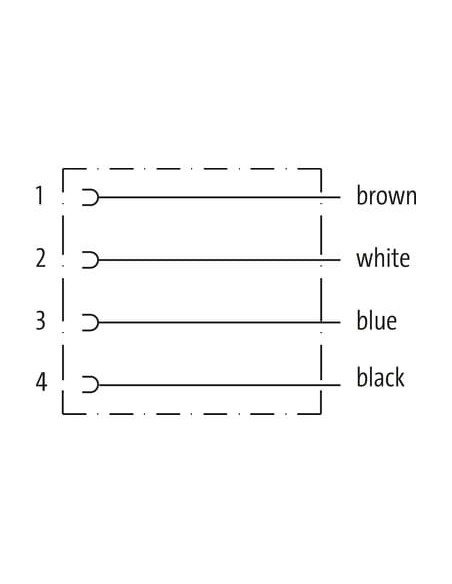

Przewody i podłączenie – kolorystyka i schemat
Konektor zaworowy SuperSeal wyposażony jest w 4 żyły kolorystycznie oznaczone (brązowy, biały, niebieski, czarny), co znacząco ułatwia poprawne podłączenie nawet w bardziej skomplikowanych instalacjach. Końce przewodów są wolne do indywidualnego podłączenia według potrzeb. Konstrukcja złącza jest zgodna ze standardem AMP SuperSeal 1.5, co umożliwia kompatybilność z wieloma urządzeniami przemysłowymi.
Bezpieczeństwo i łatwość montażu
Prosta instalacja dzięki złączu typu plug-in oraz wysoki stopień ochrony IP67 czynią ten konektor doskonałym wyborem wszędzie tam, gdzie niezawodność i bezpieczeństwo są kluczowe. Dodatkowe cechy, takie jak odporność na zginanie kabla oraz trwałość przy milionach cykli gięcia, predestynują ten produkt do pracy w ruchomych aplikacjach automatyki i robotyki.
Podsumowanie
Konektor zaworowy SuperSeal 7072-73161-5141000 to niezawodne rozwiązanie do profesjonalnych zastosowań przemysłowych, motoryzacyjnych i automatyki budynkowej, gdzie niezbędna jest trwałość, szczelność oraz niezawodność połączenia elektrycznego.
