Xtreme - Outdoor
Żeński proste
12...24 V AC/DC

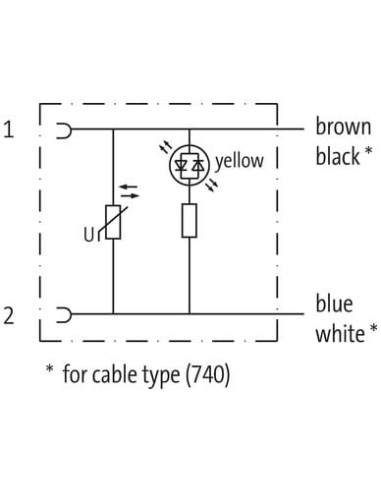

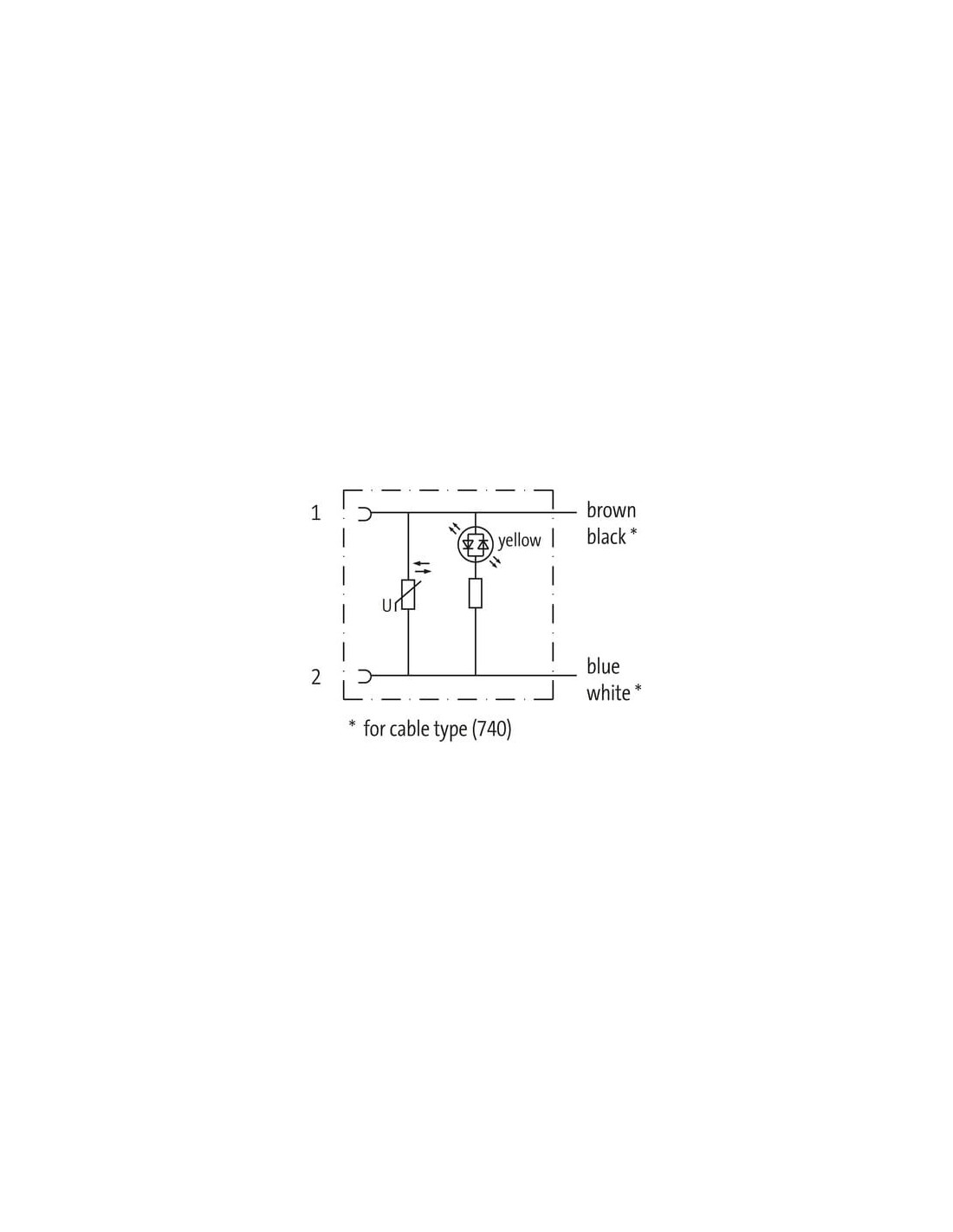

LED i VDR
Junior Timer
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze AC min. | 12 V |
| Napięcie robocze AC maks. | 24 V |
| Napięcie robocze DC min. | 12 V |
| Napięcie robocze DC maks. | 24 V |
| Prąd roboczy na styk maks. | 4 A |
| Pobór prądu maks. | 12 mA |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65 |
| Stopień ochrony, warunek dodatkowy | włożone, zablokowane |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał obudowa | Tworzywo sztuczne |
| Blokada materiału | Stal szlachetna 1.4305 (V4A) |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , niebieski |
General data | Cable
| Identyfikacja przewodu | 750 |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 2 wires twisted |
| Stranding factor min. | 75 mm |
| Stranding factor max. | 75 mm |
| wire arrangement | , niebieski |
Mechanical data | Cable
| Cable weigth | 48,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 85 Shore A |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Kolor (płaszcz wewnętrzny) | szary |
| Material wire insulation | PVC |
| Amount wires | 2 |
| Outer diameter insulation | 2 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 92 Shore A |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW |
| Amount strands (wire) | 24 |
| Diameter of single wires | 0,2 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień gięcia (w ruchu) | 15 x Outer diameter |
Zawór Junior Timer prosty LED+VDR na kabel 7072-70061-7500150 – wytrzymałe złącze z sygnalizacją LED
Zawór Junior Timer prosty LED+VDR na kabel o kodzie 7072-70061-7500150 to wysoce funkcjonalny element automatyki przemysłowej, przeznaczony do zastosowań w wymagających środowiskach, szczególnie w instalacjach zasilających cewki elektromagnetyczne zaworów w systemach hydraulicznych i pneumatycznych. Obudowa złącza wykonana jest z solidnego tworzywa sztucznego o wysokiej odporności chemicznej oraz na oleje, co zapewnia długotrwałą i bezawaryjną pracę nawet w trudnych warunkach przemysłowych.
Najważniejsze cechy – wytrzymałość, szczelność i bezpieczeństwo
- Trudnopalne, odporne na UV i chemikalia – konstrukcja umożliwia użycie w szerokiej gamie środowisk narażonych na działanie niekorzystnych czynników zewnętrznych oraz mediów technicznych.
- Stopień ochrony IP65 przy zachowaniu warunków prawidłowej instalacji – odporność na kurz i strumień wody, idealne rozwiązanie do zastosowań zewnętrznych oraz w wymagających warunkach przemysłowych.
- Sygnalizacja LED (żółta dioda) – natychmiastowa informacja o stanie pracy podłączonego urządzenia, ułatwiająca diagnostykę oraz serwis.
- Wbudowany warystor (VDR) – ochrona obwodu przed przepięciami, zwiększająca żywotność i bezpieczeństwo pracy elementów podłączonych do zaworu.
Zastosowania i główne możliwości wykorzystania zaworu Junior Timer z diodą LED
Złącze Junior Timer LED+VDR doskonale sprawdza się zarówno w automatyce przemysłowej, pojazdach specjalistycznych, jak i nowoczesnych instalacjach systemów HVAC czy stacjach uzdatniania wody. Przeznaczone do stosowania z cewkami zaworów sterujących – umożliwia łatwy montaż, pewne połączenie oraz zabezpieczenie przeciwzakłóceniowe. Dzięki wbudowanej diodzie LED oraz warystorowi, produkt pozwala na szybkie sprawdzenie działania zaworu bez potrzeby używania dodatkowych mierników czy testerów.
- Instalacje hydrauliczne i pneumatyczne – profesjonalne zastosowanie w układach sterowania zaworami cewkowymi.
- Przemysł motoryzacyjny i maszynowy – kompatybilność z wieloma typami maszyn i urządzeń.
- Systemy automatyki budynkowej – zarządzanie cewkami i elementami wykonawczymi.
Konstrukcja i wykonanie – niezawodność w detalach
Złącze proste Junior Timer posiada korpus z trwałego tworzywa sztucznego w kolorze czarnym, z blokadą wykonaną ze stali szlachetnej 1.4305 (V4A), co gwarantuje odporność na korozję oraz mechaniczne uszkodzenia. Zintegrowany kabel o długości 1,5 m wykonany jest w standardzie przemysłowym – skrętka miedziana, przewody o przekroju 0,75 mm², płaszcz PUR o podwyższonej odporności na ścieranie, promieniowanie UV oraz oleje. Kabel jest bezołowiowy i wolny od FCKW, co zwiększa bezpieczeństwo użytkowania.
- Łatwy montaż i zabezpieczenie przed uszkodzeniami dzięki możliwości użycia opasek i specjalnych uchwytów odciążających.
- Szczelność i trwałość – zgodność z normami DIN EN IEC 60529 oraz odporność na szereg czynników mechanicznych i chemicznych.
- Zakres napięcia roboczego: 12–24 V AC/DC, maksymalny prąd roboczy: 4 A – uniwersalność zastosowania.
Typowe zalety stosowania złączy Junior Timer LED+VDR
- Podwyższona trwałość eksploatacyjna – złącza doskonale sprawdzają się w aplikacjach wymagających ciągłej pracy przez wiele lat.
- Bardzo dobra odporność na uszkodzenia fizyczne i korozję.
- Intuicyjna diagnostyka – dioda LED sygnalizująca status pracy cewki.
- Optymalizacja serwisu – szybkie rozpoznanie potencjalnych usterek dzięki widocznej sygnalizacji.
Zaprojektowane i wykonane z myślą o środowisku przemysłowym, złącza Junior Timer prosty LED+VDR na kabel umożliwiają niezawodne i bezpieczne połączenie komponentów systemów automatyki oraz sterowania w szerokim zakresie aplikacji.
