MSUD

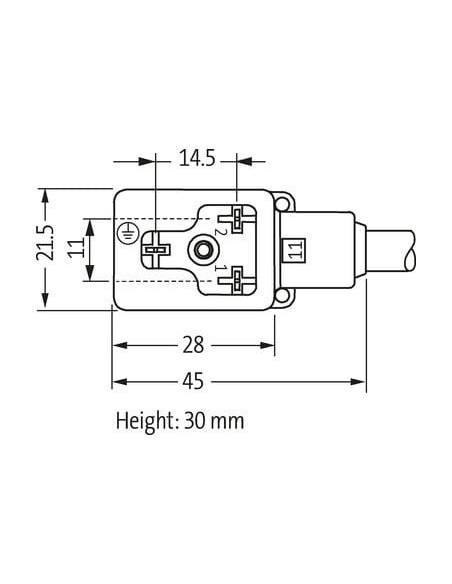

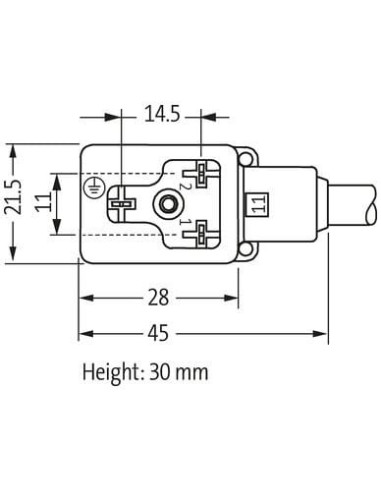

Typ BI (11 mm)
24 V AC ±20% / DC ±25%
Dioda LED i obwód zabezpieczający
PE względem odejścia kablowego (180°)
Uwaga: Mocowanie styków obracane do 180°!
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | MSUD BI |
| Gwint | M3 |
| Materiał | PBT |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane techniczne | Dane elektryczne
| Czas opóźnienia opadania maks. | 20 ms |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Szczytowe napięcie wyłączające maks. | 55 V |
| Prąd roboczy na styk maks. | 4 A |
| Pobór prądu maks. | 15 mA |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Dodatkowy obwód | Dioda, Z-Diode |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | galvanized |
| Powłoka złącza śrubowego | galvanized |
| Kolor obudowy | czarny |
| Materiał uszczelka | PUR |
| Blokada materiału | Stal |
| Material screw connection | Stal |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 626 |
| Rodzaj przewodu | 2 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 55,33 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,8 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |
| Promień gięcia (w ruchu) | 15 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
Konektor zaworowy MSUD typ BI 11 mm — profesjonalne złącze do automatyki i przemysłu
Konektor zaworowy MSUD typ BI 11 mm (kod produktu: 7000-11081-6260500) to niezawodne rozwiązanie przeznaczone do instalacji elektrozaworów oraz innych urządzeń automatyki przemysłowej. Dzięki solidnej konstrukcji i wysokiemu stopniowi ochrony konektor sprawdza się w wymagających warunkach produkcyjnych i przemysłowych.
Najważniejsze zalety konektora zaworowego MSUD BI 11 mm
- Wbudowana dioda LED – zapewnia łatwą i szybką diagnostykę stanu pracy.
- Obwód zabezpieczający – podnosi bezpieczeństwo działania poprzez ochronę układu przed przepięciami.
- Obudowa z odpornego PBT – gwarantuje wysoką ochronę chemiczną i mechaniczną oraz odporność na oleje.
- Stopień ochrony IP67 – doskonałe zabezpieczenie przed pyłem i wilgocią, co umożliwia pracę w trudnych warunkach przemysłowych.
- Łatwy montaż – konektor można szybko zamontować poprzez włożenie i dokręcenie śrubami M3.
- Długość przewodu 5 m – umożliwia wygodną instalację, nawet w rozbudowanych aplikacjach.
- Możliwość obrotu styków o 180° – zapewnia elastyczność podczas podłączania przewodów.
Typowe zastosowania i możliwości wykorzystania
Konektor zaworowy MSUD typu BI jest wykorzystywany głównie w układach sterowania maszyn i urządzeń przemysłowych oraz w instalacjach z elektrozaworami, gdzie liczy się pewność połączenia oraz odporność na trudne warunki środowiskowe. Świetnie sprawdza się w:
- Automatyce przemysłowej (linie produkcyjne, stanowiska montażowe)
- Sterowaniu zaworami pneumatycznymi i hydraulicznymi
- Układach bezpieczeństwa maszyn i instalacji
- Systemach transportowych i logistycznych
- Przemysłowych warunkach o wysokim stopniu zapylenia i wilgotności
Budowa i specyficzne cechy produktu
Solidna obudowa z tworzywa sztucznego PBT zapewnia odporność na uszkodzenia mechaniczne oraz wpływ agresywnych mediów przemysłowych. Kabel PUR o długości 5 metrów pozwala na swobodne wykonanie instalacji, nawet w oddalonych punktach systemu. Konstrukcja kabla jest wolna od szkodliwych substancji, takich jak ołów czy kadm, oraz odporna na oleje według norm DIN EN 60811-404.
Przewód 3-żyłowy o przekroju 0,75 mm² gwarantuje niezawodne połączenie i prawidłową transmisję sygnałów oraz zasilania urządzeń.
Wysoki poziom bezpieczeństwa i kompatybilności
Konektor zaworowy MSUD 11 mm spełnia wymogi norm EN IEC 60529 dotyczących stopnia ochrony (IP67) oraz jest wyposażony w obwody ochronne, takie jak diody zabezpieczające, co pozwala stosować go także w miejscach wymagających podwyższonego poziomu bezpieczeństwa.
Podsumowanie – konektor zaworowy MSUD typ BI 11 mm
Konektor zaworowy MSUD typ BI 11 mm to kompleksowe i niezawodne rozwiązanie dla profesjonalnych instalacji automatyki przemysłowej, gwarantujące bezpieczne połączenie oraz łatwość montażu w szerokiej gamie zastosowań.
