MSUD
Typ A (18 mm)
24 V AC ±20% / DC ±25%
Dioda LED i obwód zabezpieczający
PE zmostkowany
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 3 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | MSUD A |
| Gwint | M3 |
| Materiał | PBT |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane techniczne | Dane elektryczne
| Czas opóźnienia opadania maks. | 20 ms |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Szczytowe napięcie wyłączające maks. | 55 V |
| Prąd roboczy na styk maks. | 4 A |
| Pobór prądu maks. | 15 mA |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Dodatkowy obwód | Dioda, Z-Diode |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | galvanized |
| Powłoka złącza śrubowego | galvanized |
| Kolor obudowy | czarny |
| Materiał uszczelka | PUR |
| Blokada materiału | Stal |
| Material screw connection | Stal |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 626 |
| Rodzaj przewodu | 2 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 55,33 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,8 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |
| Promień gięcia (w ruchu) | 15 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |

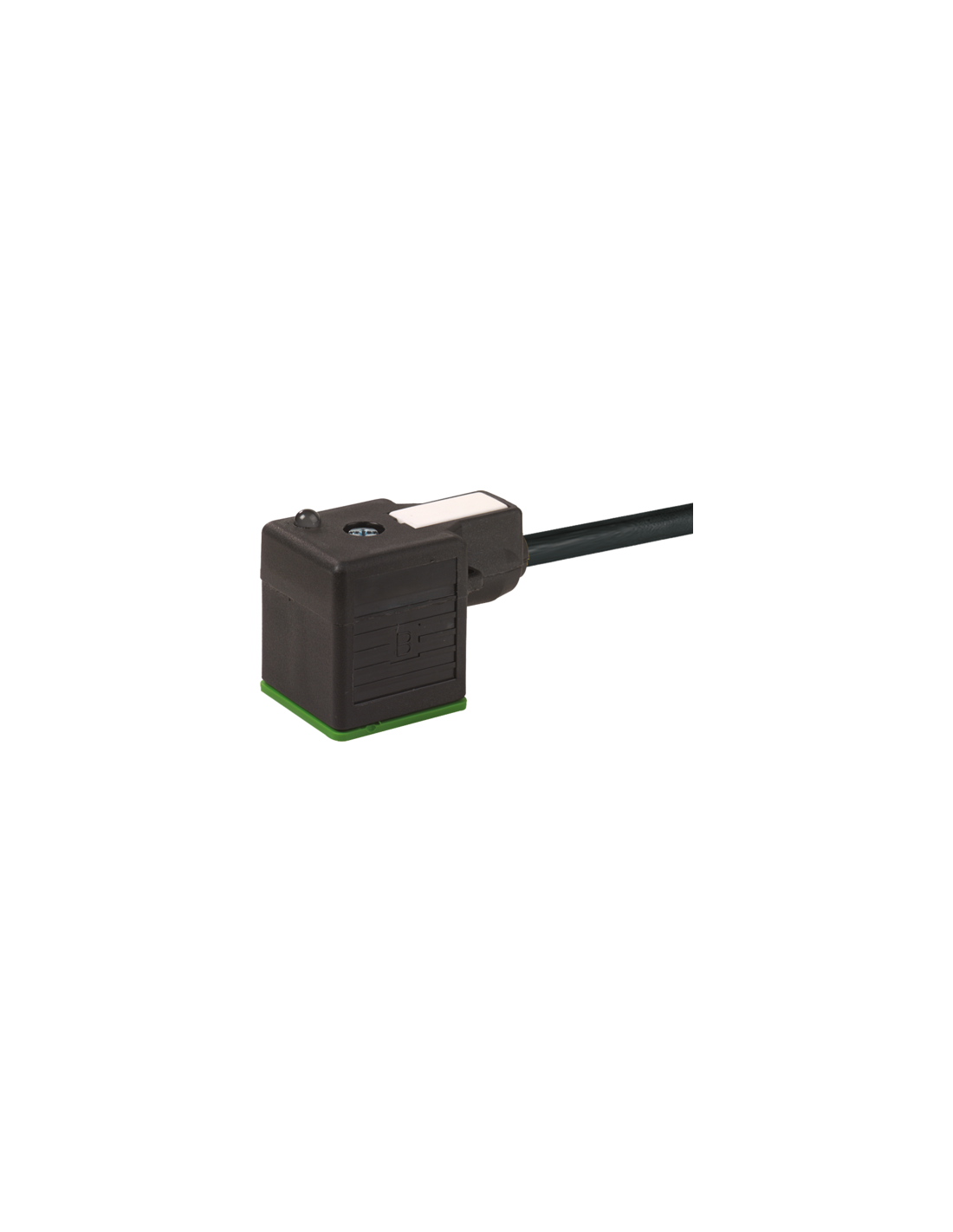

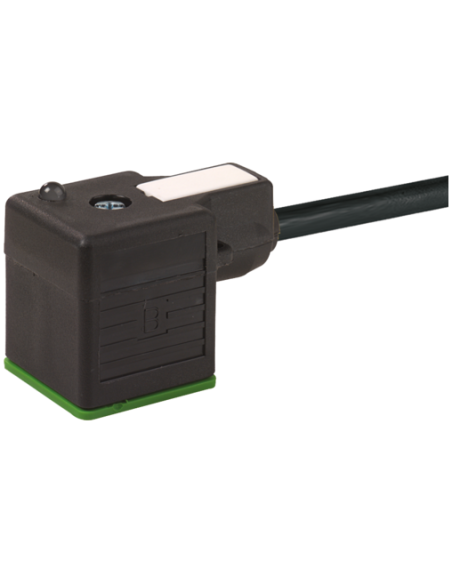

Konektor zaworowy MSUD typ A 18mm – uniwersalne rozwiązanie do automatyki
Konektor zaworowy MSUD typ A 18mm o kodzie produktu 7000-18021-6260300 to niezawodne i trwałe akcesorium dedykowane do połączeń elektrozaworów w systemach automatyki przemysłowej. Dzięki solidnej konstrukcji, wysokiemu stopniowi ochrony IP67 oraz 3-metrowemu przewodowi o wysokiej odporności mechanicznej, ten produkt zapewnia pewność i bezpieczeństwo podłączenia nawet w trudnych warunkach przemysłowych.
Zalety i cechy konektora zaworowego MSUD typ A
- Wysoka odporność chemiczna i mechaniczna – obudowa z wytrzymałego tworzywa PBT sprawdza się w miejscach narażonych na działanie olejów, smarów i innych agresywnych mediów (przed użyciem zalecana jest weryfikacja odporności materiału w zależności od aplikacji).
- Dioda LED – praktyczny wizualny wskaźnik stanu pracy, który ułatwia serwisowanie oraz szybką diagnostykę.
- Zabezpieczenie elektroniczne – wbudowana dioda (Z-Diode) zapewnia wysoki poziom ochrony elektrycznej podłączonych urządzeń oraz zwiększa trwałość połączenia.
- Szybki i prosty montaż – za pomocą śrub montażowych typu M3 oraz zintegrowanego przewodu, konektor gwarantuje prostą instalację zarówno w nowych systemach, jak i podczas modernizacji.
- Oznaczenie przewodów – przejrzysta kolorystyka: dwa przewody czarne, jeden zielono-żółty (uziemienie), ułatwia prawidłowe podłączenie według schematów.
- Szeroki zakres temperatur pracy – dedykowany do warunków od -25°C do +85°C (konektor), przewód umożliwia pracę nawet od -30°C do +80°C (przy montażu stałym).
- Odporność na ruch i zginanie – przewód o długiej żywotności i wysokiej elastyczności, przeznaczony do zastosowań pulsujących i ruchomych, także w instalacjach do szyn C-track.
Typowe zastosowania konektora zaworowego MSUD A 18mm
Konektor zaworowy typ A to rozwiązanie stosowane wszędzie tam, gdzie wymagane jest niezawodne podłączenie elektrozaworów w automatyce przemysłowej, pneumatyce i hydraulice. Najczęściej wykorzystywany w:
- systemach sterowania maszyn i linii produkcyjnych
- układach rozdzielaczy pneumatycznych i hydraulicznych
- automatyce budynkowej oraz w szafach sterowniczych
- urządzeniach transportowych i pakujących
- systemach oczyszczania ścieków, wodociągowo-kanalizacyjnych
Bezpieczeństwo i standardy jakości
Konektor zaworowy MSUD A 18mm spełnia rygorystyczne normy EN IEC 60529 (IP67) oraz posiada certyfikację cURus. Wysoka klasa ochrony gwarantuje szczelność oraz odporność na pył i wilgoć. Przewód wykonany w standardzie PUR/PVC jest wolny od szkodliwych substancji (bezołowiowy, bezsilikonowy, bez kadmu i FCKW).
Możliwości indywidualnej konfiguracji i instalacji
Długość przewodu standardowo wynosi 3 m, ale istnieje możliwość zamówienia innych długości na życzenie. Montaż odbywa się poprzez włożenie i przykręcenie konektora, a zwarta konstrukcja zapobiega przypadkowym uszkodzeniom mechanicznym. Przemyślana konstrukcja wpływa na łatwość prowadzenia przewodów i zapewnia odpowiednie odciążenie.

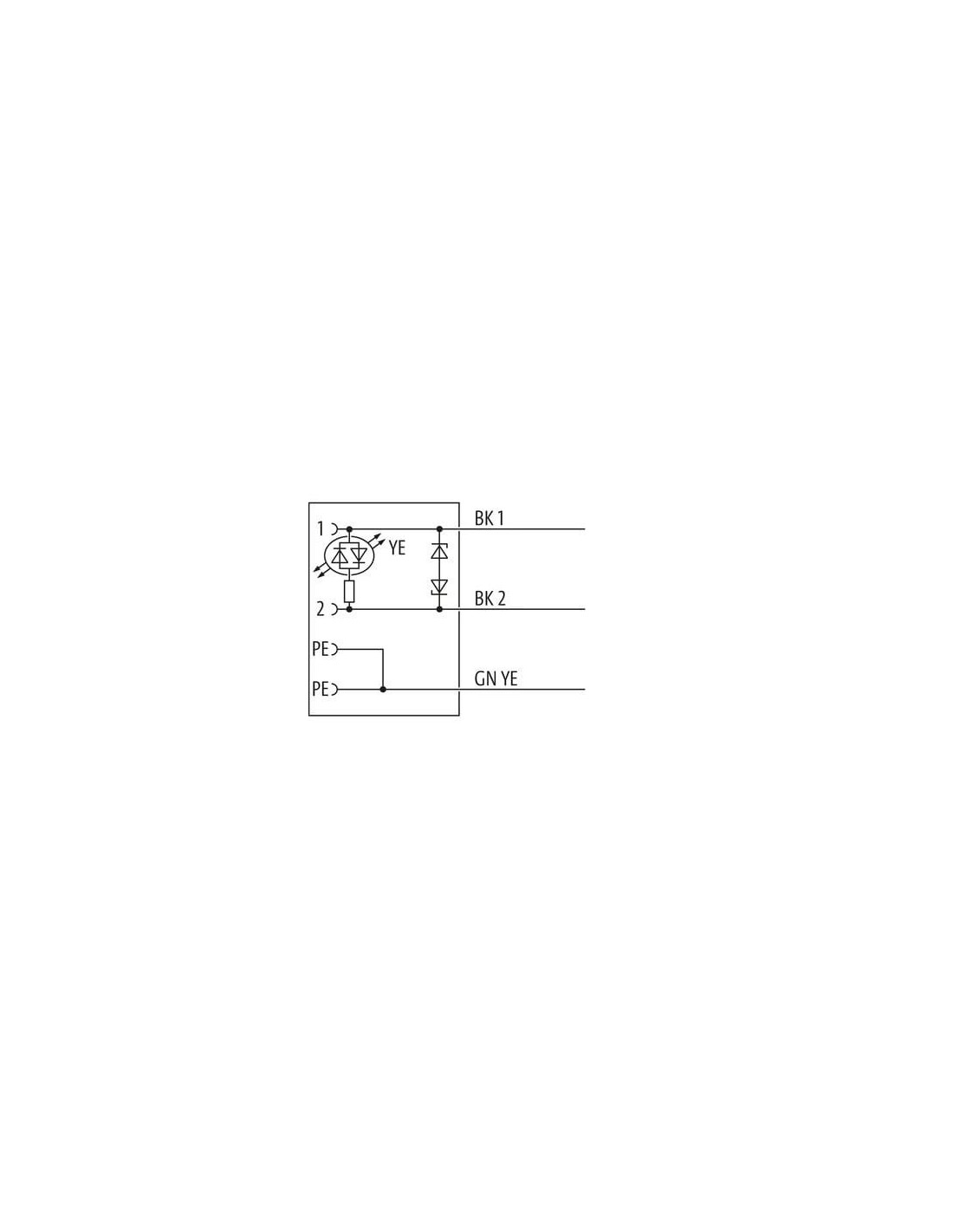

Schematy podłączenia i wymiary

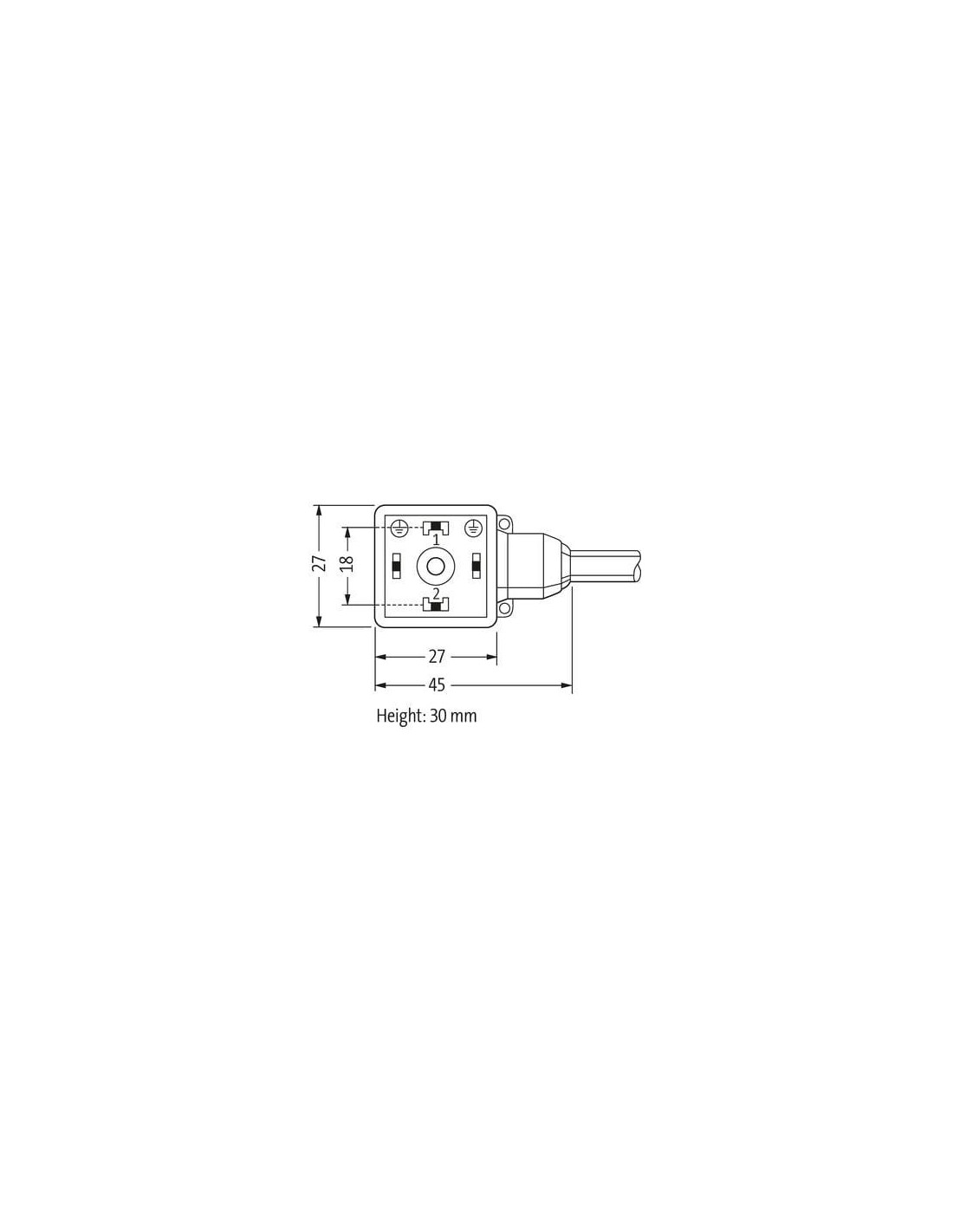

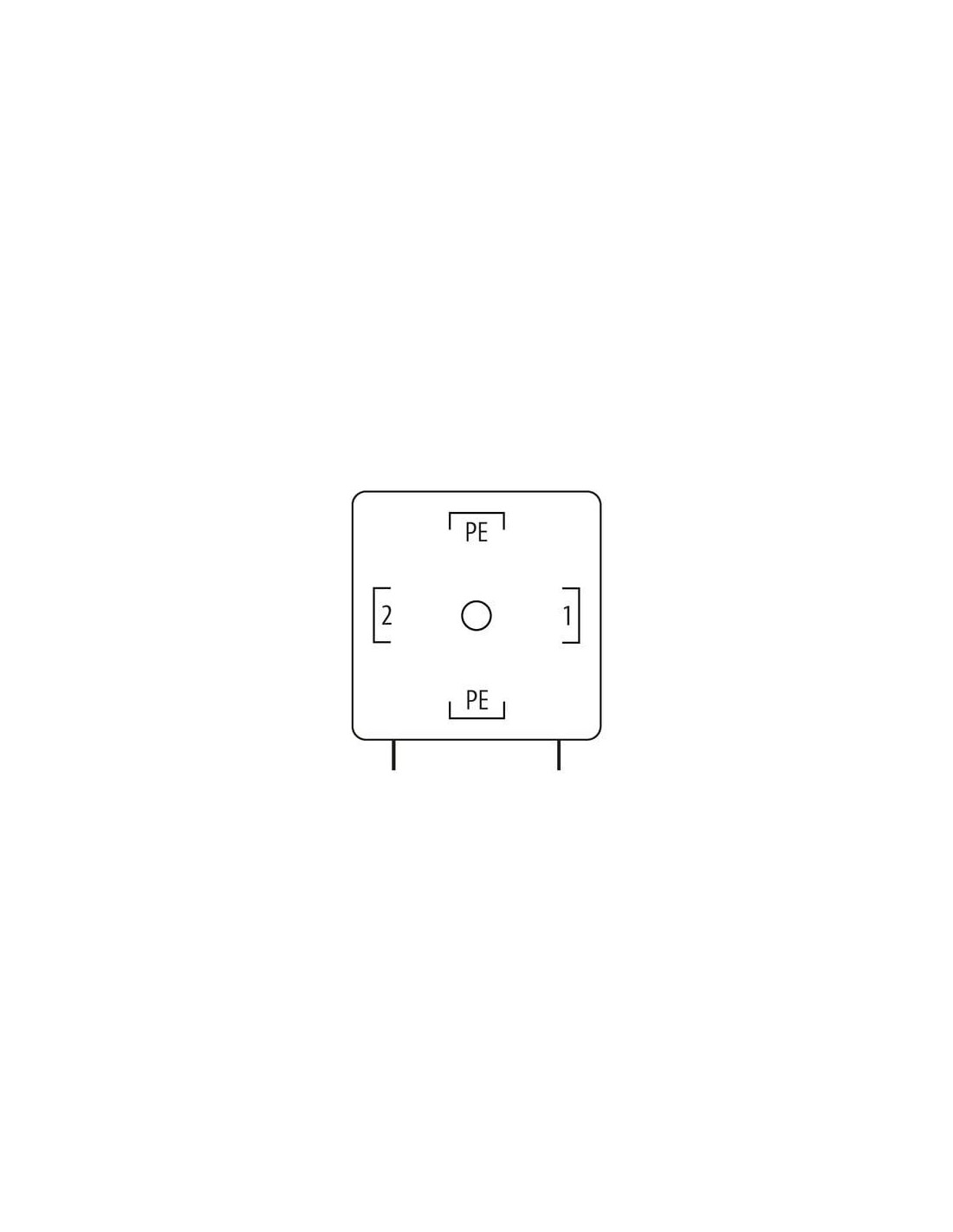

Na załączonych rysunkach technicznych znajdują się szczegółowe schematy połączeń oraz wymiary konektora (27 × 27 mm, wysokość 30 mm, rozstaw 18 mm), co umożliwia precyzyjne zaplanowanie miejsca instalacji w aplikacji.
