Xtreme - Outdoor
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
MSUD
Typ A (18 mm)
Dioda + LED
12...24 V AC/DC
PE zmostkowany
Stal szlachetna 1.4305 (V4A)
bez koszulek kablowych
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 3 m |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | posrebrzane |
| Family construction form | MSUD |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67, IP68 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC min. | 12 V |
| Napięcie robocze AC maks. | 24 V |
| Napięcie robocze DC min. | 12 V |
| Napięcie robocze DC maks. | 24 V |
| Szczytowe napięcie wyłączające maks. | 1,3 V |
| Prąd roboczy na styk maks. | 4 A |
| Pobór prądu maks. | 7 mA |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Instalowanie | Podłączanie
| Moment obrotowy | 0,4 Nm |
| Gwint montażowy | M3 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Dodatkowy obwód | LED, free-wheeling diode |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał uszczelka | Silikon |
| Materiał obudowa | PBT |
| Blokada materiału | Stal szlachetna 1.4305 (V4A) |
| Material screw connection | Stal szlachetna 1.4305 (V4A) |
Dane mechaniczne | Dane montażowe
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , niebieski |
General data | Cable
| Identyfikacja przewodu | 754 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 2 wires twisted |
| wire arrangement | , niebieski |
Mechanical data | Cable
| Cable weigth | 40,7 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 2 |
| Outer diameter insulation | 1,7 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

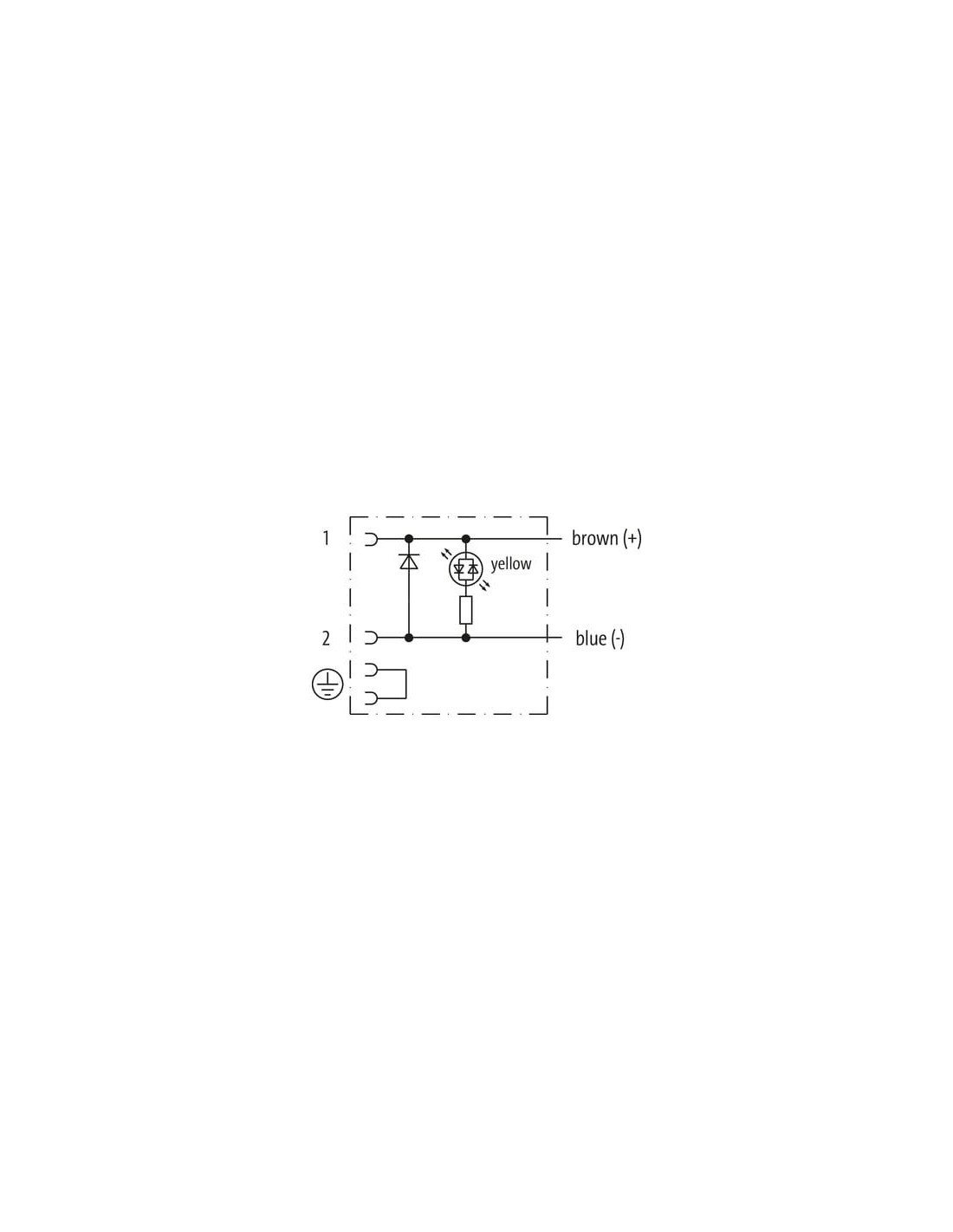

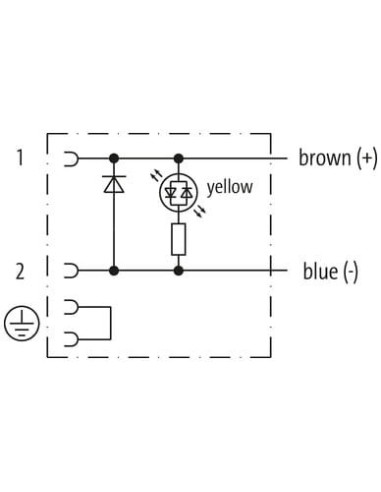

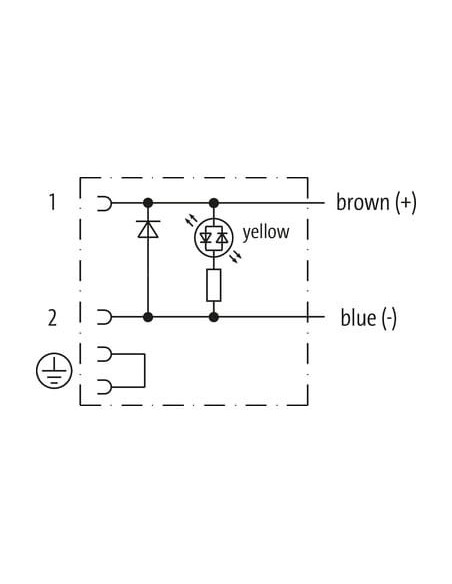

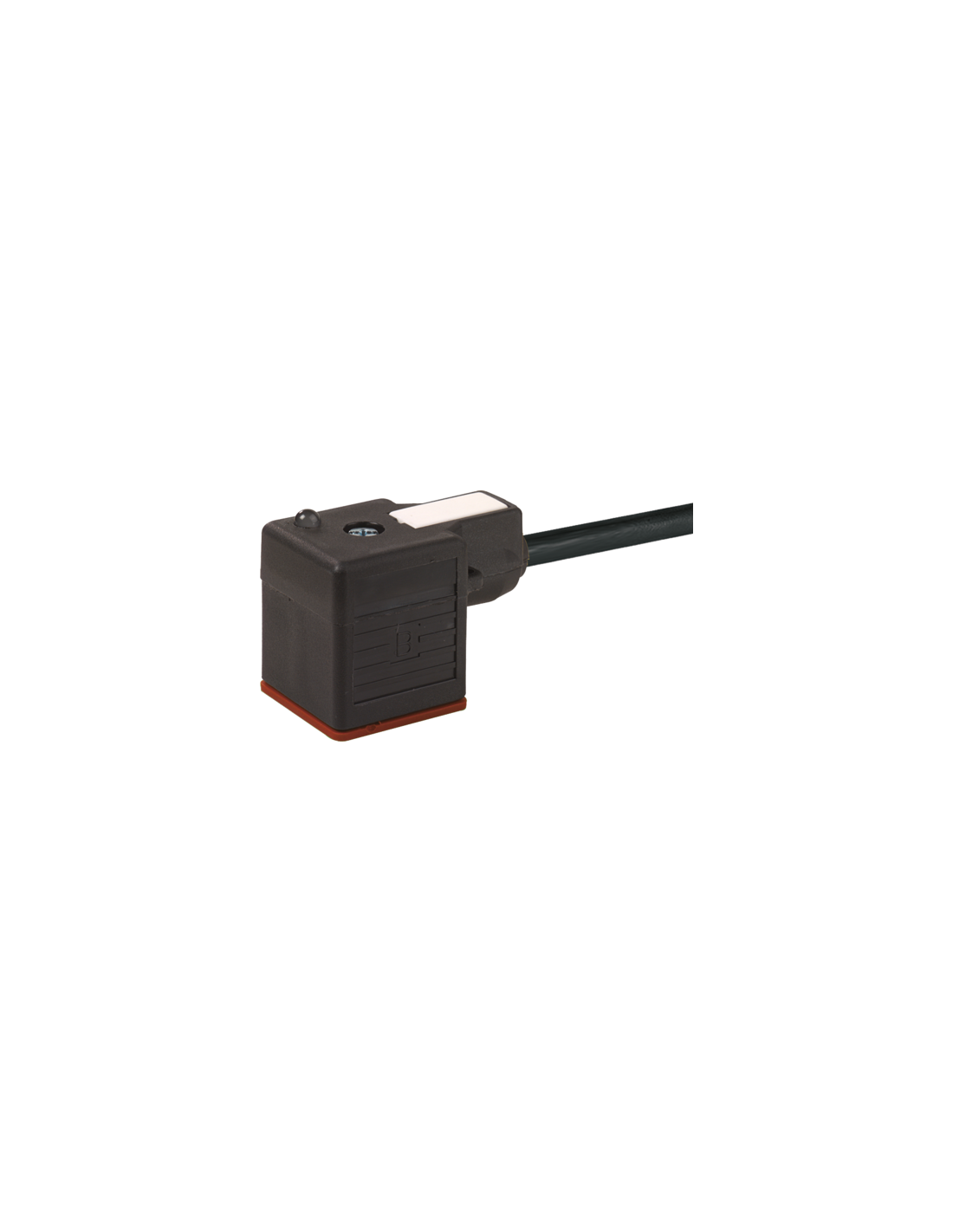

Złącze cewek zaworowych typu MSUD z przewodem 3m - model 7072-18031-7540300
Przemysłowe złącze cewek zaworowych typu MSUD o długości kabla 3 metry, przeznaczone do wymagających instalacji automatyki, hydrauliki oraz pneumatyki. Model 7072-18031-7540300 wyróżnia się solidną konstrukcją oraz wysokim poziomem ochrony środowiskowej. Jest stosowany m.in. do podłączania cewek zaworów elektromagnetycznych w maszynach przemysłowych oraz w systemach zasilania mediów.
Wytrzymała i niezawodna konstrukcja MSUD do zastosowań zewnętrznych i wewnętrznych
Złącze wykonane jest z wytrzymałego tworzywa PBT, odpornego na działanie chemikaliów, olejów oraz czynników atmosferycznych. Obudowa została wyposażona w uszczelkę silikonową, zapewniającą wysoki stopień ochrony IP65, IP66K, IP67 oraz IP68 – gwarantuje to całkowitą odporność na pył, wilgoć oraz okresowe zanurzenie w wodzie. Złącze umożliwia jednoczesne przykręcenie i włożenie, co pozwala na łatwy i szybki montaż.
Zalety złącza z przewodem do cewek zaworowych
- Wyraźny wskaźnik LED (żółty) ułatwiający diagnostykę stanu pracy zaworu
- Zwiększona odporność mechaniczna dzięki zastosowaniu stali szlachetnej 1.4305 (V4A) jako elementów blokujących i wkręcanych
- Uniwersalne napięcie zasilania 12...24 V AC/DC – kompatybilność z różnymi systemami automatyki
- Zastosowanie diody i diody swobodnie biegnącej zwiększa ochronę urządzeń wrażliwych na przepięcia
- Przewód PUR o wysokiej odporności na ścieranie, UV, oleje i benzynę – idealny do pracy w trudnych warunkach przemysłowych
- Szybki montaż dzięki znormalizowanemu gwintowi M3 oraz wyraźnie oznaczonym biegunom
Typowe zastosowania złącz MSUD z diodą LED
Złącze cewek zaworowych MSUD znajduje zastosowanie m.in. w:
- automatyce przemysłowej (łączenie cewek w rozdzielnicach, maszynach CNC, przenośnikach)
- instalacjach pneumatycznych i hydraulicznych (zasilanie i sterowanie zaworami elektromagnetycznymi)
- systemach energetycznych i węzłach technologicznych
- przemyśle spożywczym, chemicznym, farmaceutycznym oraz automotive
- konstrukcjach wymagających podwyższonej odporności na drgania, czynniki zewnętrzne i zabrudzenia
Bezpieczeństwo i trwałość złącz do zaworów – IP68 i wytrzymałość elektryczna
Dzięki zastosowaniu zabezpieczenia IP68 oraz solidnej konstrukcji, złącze cewek nadaje się zarówno do pracy w warunkach wewnętrznych, jak i zewnętrznych. Pozwala na bezpieczną eksploatację w szerokim zakresie temperatur od -25°C do +85°C (dla złącza) oraz nawet od -40°C do 90°C dla kabla (praca stała).
Możliwości dopasowania i instalacji
Złącze umożliwia dowolny montaż dzięki opcji mocowania za pomocą śruby M3 oraz jest dedykowane do współpracy z wężami ochronnymi. Dostępne są także inne wersje długości kabla na zamówienie, co pozwala optymalnie dostosować produkt do konkretnej aplikacji.
7072-18031-7540300 to profesjonalne rozwiązanie dla niezawodnych połączeń w automatyce przemysłowej, sterowaniu procesami oraz zarządzaniu mediami.
