MSUD
Typ A (18 mm)
0...230 V AC/DC
bez komponentów
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 3 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | MSUD A |
| Gwint | M3 |
| Materiał | PBT |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 230 V |
| Napięcie robocze DC maks. | 230 V |
| Prąd roboczy na styk maks. | 10 A |
Instalowanie | Podłączanie
| Gwint montażowy | M3 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 4 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka złącza śrubowego | galvanized |
| Kolor obudowy | czarny |
| Material screw connection | Stal |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 616 |
| Rodzaj przewodu | 1 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 61,6 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 80 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,8 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 24 |
| Diameter of single wires | 0,2 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 500 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 3 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 70 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |

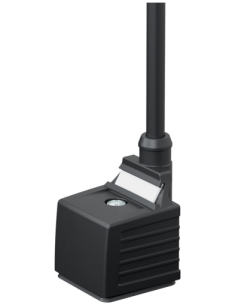

Zawór MSUD format A 18 mm z kablem 3 m – Przemysłowe złącze elektrozaworów
Zawór MSUD format A 18 mm (kod: 7000-18081-6160300) to profesjonalne złącze elektrozaworowe przeznaczone do zastosowań przemysłowych, automatyki oraz systemów sterowania maszynami. Złącze wyposażone jest w kabel o długości 3 metrów, co znacząco ułatwia montaż i integrację w różnorodnych aplikacjach.
Właściwości i możliwości wykorzystania zaworu typu MSUD A 18 mm
Złącze MSUD typu A o formacie 18 mm charakteryzuje się kompaktową konstrukcją, co umożliwia jego zastosowanie w ograniczonych przestrzeniach. Znajduje swoje zastosowanie głównie w:
- Układach pneumatycznych i hydraulicznych,
- Sterowaniu zaworami procesowymi,
- Systemach automatyki przemysłowej, liniach montażowych, robotyce,
- W zastosowaniach, w których wymagana jest odporność na czynniki środowiskowe.
Dzięki wykorzystaniu wysokiej klasy materiałów, takich jak PBT (politereftalan butylenu) oraz galwanizowanej warstwy ochronnej na elementach złącznych, produkt wykazuje bardzo dobrą odporność na chemikalia, oleje i promieniowanie UV.
Najważniejsze cechy zaworu MSUD A 18 mm na kabel
- Napięcie robocze do 230 V AC/DC oraz prąd do 10 A – szeroki zakres zastosowań elektrycznych,
- Stopień ochrony IP67 zgodnie z EN IEC 60529 – pełna ochrona przed wnikaniem pyłu oraz krótkotrwałym zanurzeniem w wodzie,
- Trzyżyłowy przewód z izolacją PVC, oznaczenia: dwa czarne, jeden zielono-żółty – łatwa identyfikacja podczas montażu,
- Obudowa odporna na czynniki agresywne i mechaniczne,
- Odporność na promieniowanie UV oraz działanie benzyny i olejów (DIN EN 60811-404),
- Zakres temperatur pracy: od -25°C do +85°C (złącze), kabel: od -30°C do +70°C (praca stała), minimalny promień gięcia 5x oraz 10x średnicy kabla.
Zastosowanie zaworów złącza typu MSUD A
Złącza tego typu wykorzystuje się w maszynach produkcyjnych, systemach transportu wewnętrznego, przemyśle spożywczym, farmaceutycznym oraz wszędzie tam, gdzie konieczna jest szybka, niezawodna i bezpieczna instalacja elementów wykonawczych. Konstrukcja złącza umożliwia szybki montaż – mechaniczny gwint M3 pozwala na łatwe i pewne przykręcenie do urządzenia.
Bezpieczeństwo i trwałość – złącze przemysłowe na kabel 3 m
Dzięki wysokiej odporności mechanicznej, solidnej izolacji oraz wzmocnionej ochronie przed czynnikami zewnętrznymi, zawór zapewnia długi czas eksploatacji nawet w wymagających środowiskach przemysłowych. Produkt wyposażony jest w zabezpieczenie przed wyładowaniami – pik napięciowy do 4 kV oraz grupę materiałów izolacyjnych klasy I (IEC 60664-1), co gwarantuje odpowiedni poziom bezpieczeństwa podczas pracy.
Standardy i certyfikaty
Produkt spełnia międzynarodowe normy jakości i bezpieczeństwa, co pozwala na jego zastosowanie w instalacjach spełniających rygorystyczne wymagania. Złącza tego typu stosowane są globalnie w najważniejszych branżach przemysłowych.
