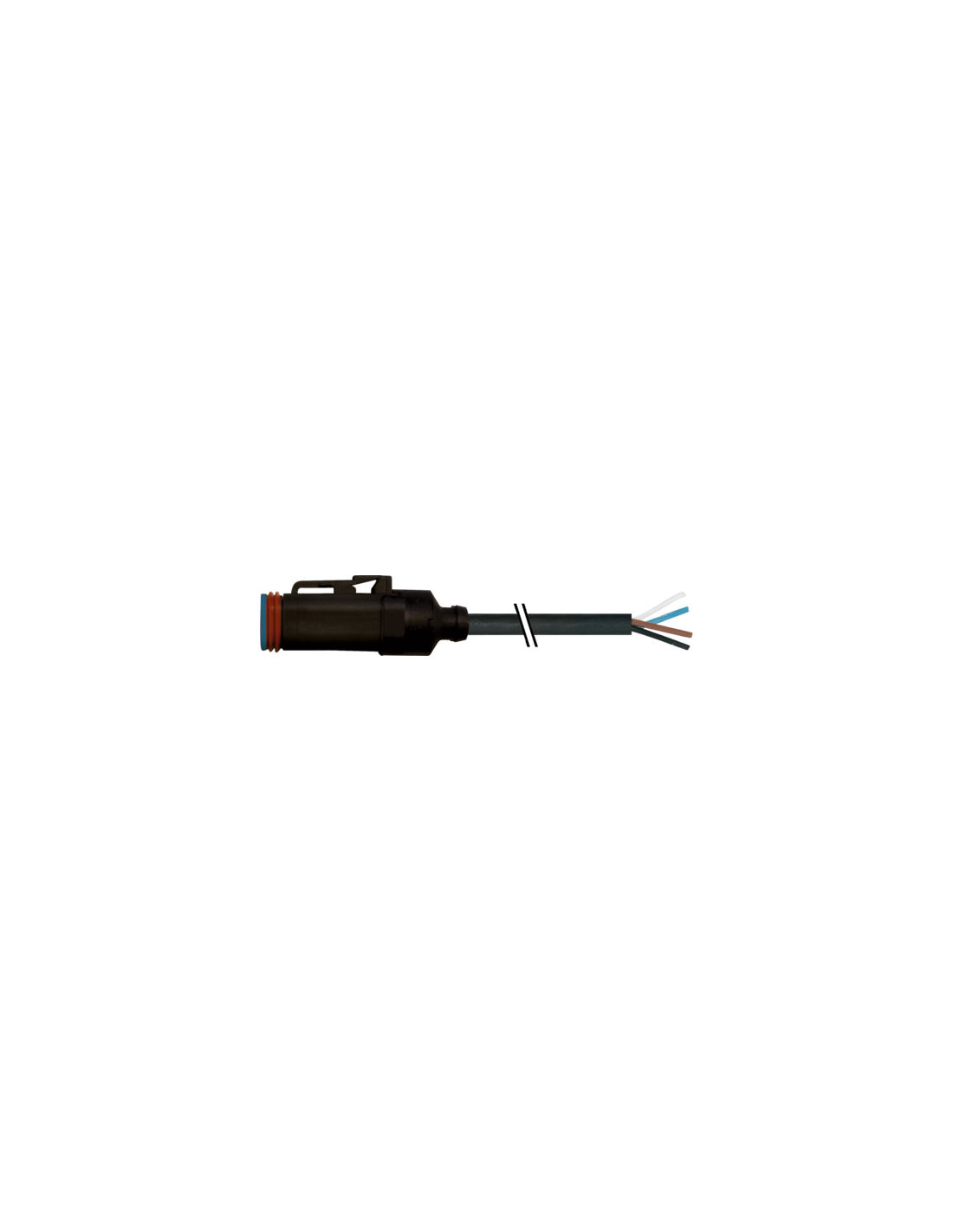

Xtreme - Outdoor
Inne długości kabli są dostarczane na życzenie.

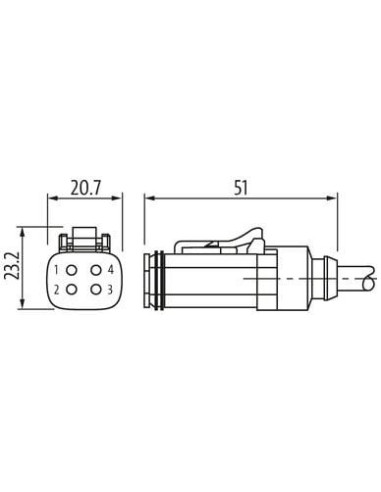

Męski prosty
6...230 V AC/DC
4-piny
bez komponentów
Kompatybilne z:
Deutsch DT06-4S
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 7,5 m |
| Typ montażu | włożone |
| Powłoka styku | nickel plated |
| Family construction form | MDC |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Długość cięcia (osłona) | 20 mm |
Dane elektryczne | Zasilanie
| Napięcie robocze AC min. | 6 V |
| Napięcie robocze AC maks. | 230 V |
| Napięcie robocze DC min. | 6 V |
| Napięcie robocze DC maks. | 230 V |
| Prąd roboczy na styk maks. | 8 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Family construction form | Amphenol AT06-4S |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (ISO 20653:2013) | IP66K, IP68, IP69K |
| Stopień zanieczyszczenia | 2 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | III |
| Dodatkowy obwód | bez komponentów |
Dane mechaniczne | Dane materiałowe
| Materiał uszczelka | Silikon |
| Materiał obudowa | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Blokada zatrzaskowa |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 4, niebieski 3, biały 2, 1 |
General data | Cable
| Identyfikacja przewodu | P07 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja) |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | czarny 4, niebieski 3, biały 2, 1 |
Mechanical data | Cable
| Cable weigth | 114,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 7,2 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 2,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 60 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja) |
| Amount strands (wire) | 84 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 1,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 1000 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 14,4 A |
| Electrical resistance line constant wire | 13,3 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 10 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 10 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. 25 °C |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

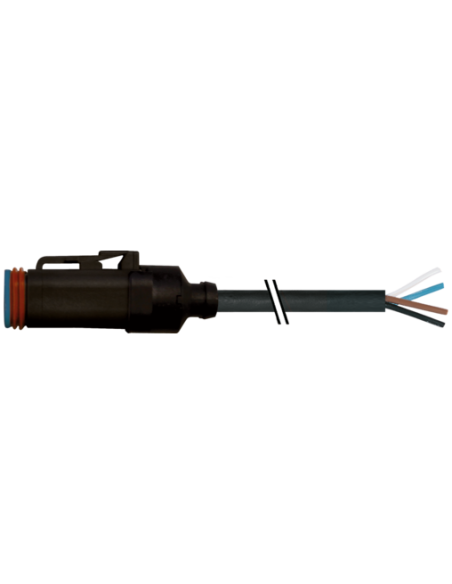

Korek zaworowy MDC06-4s na kabel 7,5 m – wytrzymałe i uniwersalne rozwiązanie do zastosowań przemysłowych i mobilnych
Korek zaworowy MDC06-4s na przewodzie o długości 7,5 m to niezawodne rozwiązanie przeznaczone do zastosowań w wymagających warunkach zewnętrznych oraz przemysłowych. Złącze jest kompatybilne z popularnymi systemami Deutsch DT06-4S i Amphenol AT06-4S, co czyni je uniwersalnym wyborem do wielu typowych instalacji automatyki, maszyn mobilnych, układów hydraulicznych oraz w przemyśle ciężkim.
Najważniejsze zalety korka zaworowego MDC06-4s
- Odporność środowiskowa – wysoki stopień ochrony IP66K, IP68 oraz IP69K gwarantuje skuteczne zabezpieczenie przed pyłem, wodą, ciśnieniem oraz agresywnymi warunkami atmosferycznymi, dzięki czemu złącze sprawdza się w pojazdach roboczych oraz maszynach rolniczych.
- Wytrzymała konstrukcja – obudowa wykonana z trwałego tworzywa PA, uszczelnienie silikonowe oraz powłoka styku niklowana zapewniają długą żywotność nawet w trudnych środowiskach eksploatacyjnych.
- Uniwersalność napięciowa i prądowa – szeroki zakres napięć roboczych (od 6 do 230 V AC/DC) i maksymalny prąd do 8 A na styk pozwalają na zastosowanie w wielu aplikacjach automatyki i sterowania.
- Łatwa instalacja – prosta, męska konstrukcja z blokadą zatrzaskową pozwala szybko i bezpiecznie podłączyć przewód do systemu.
- Kabel wysokiej jakości – przewód z płaszczem PUR o przekroju 4 x 1,5 mm² gwarantuje trwałość, elastyczność oraz odporność na promieniowanie UV, oleje i benzynę.
- Ekologia i bezpieczeństwo – kabel jest pozbawiony szkodliwych substancji, takich jak ołów, kadm, FCKW, halogeny czy silikon.
Typowe zastosowania korka zaworowego MDC06-4s na przewodzie
Korek zaworowy MDC06-4s znajduje zastosowanie w wielu branżach przemysłowych i mobilnych:
- Zasilanie i sterowanie elektrozaworami w układach pneumatycznych i hydraulicznych
- Budowa maszyn mobilnych, rolniczych, budowlanych i transportowych
- Automatyka przemysłowa – sterowanie rozdzielaczami, napędami i siłownikami
- Systemy sterowania i bezpieczeństwa w przemyśle ciężkim
- Podłączenie urządzeń w trudnych warunkach otoczenia – wysoka odporność na wodę, oleje, chemikalia oraz promieniowanie UV
Najważniejsze cechy konstrukcyjne i techniczne
- Długość kabla: 7,5 m
- Liczba pinów: 4 (kabel o przekroju 4 x 1,5 mm²)
- Prąd maksymalny na styk: 8 A
- Zakres temperatur pracy: od -25°C do +85°C (dla przewodu: nawet -50°C do +90°C w warunkach stałych)
- Mechaniczna wytrzymałość przewodu: odporność na skręcanie, gięcie oraz intensywną eksploatację – do 5 milionów cykli gięcia
Wysoki poziom bezpieczeństwa i trwałości
Korek zaworowy MDC06-4s z kablem o długości 7,5 m został zaprojektowany z myślą o maksymalnej niezawodności eksploatacyjnej. Dzięki wysokim klasom ochrony, odporności chemicznej oraz mechanicznej, produkt doskonale sprawdzi się w miejscach narażonych na intensywną pracę i niekorzystne warunki środowiskowe.
Dodatkowe uwagi montażowe
Podczas instalacji należy zapewnić odpowiednie odciążenie przewodów oraz przestrzegać zalecanych promieni gięcia, co pozwala utrzymać deklarowany stopień ochrony IP oraz wieloletnią bezawaryjność użytkowania złącza.
Korek zaworowy MDC06-4s na kabel, kod produktu 7072-72161-P070750, to profesjonalne złącze do specjalistycznych zastosowań przemysłowych oraz automatyki pojazdowej, które łączy wytrzymałość, uniwersalność i prostotę montażu.
