MSUD
Typ BI (11 mm)
24 V AC ±20% / DC ±25%
Dioda LED i obwód zabezpieczający

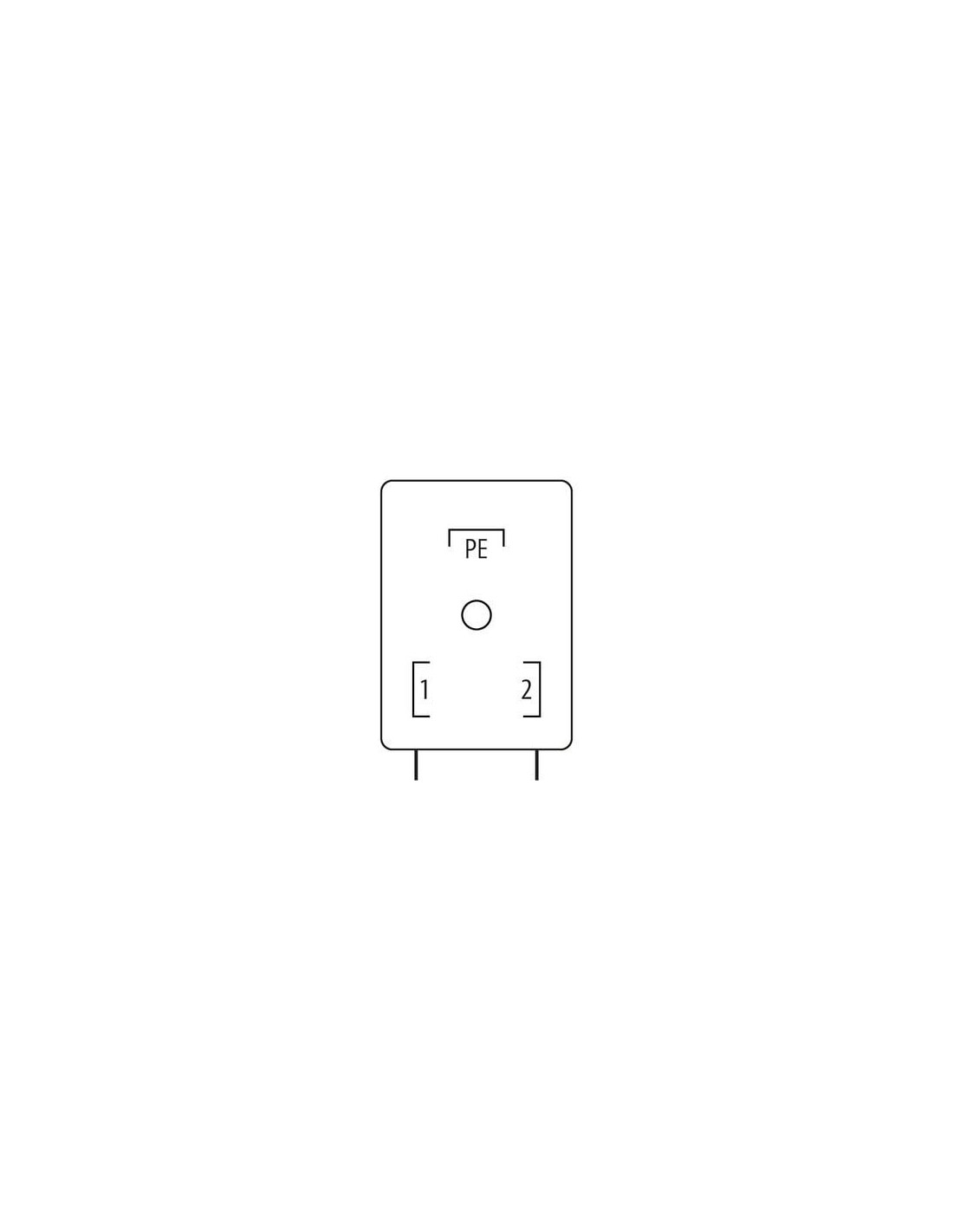

PE względem odejścia kablowego (180°)
Uwaga: Mocowanie styków obracane do 180°!
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | MSUD BI |
| Gwint | M3 |
| Materiał | PBT |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane techniczne | Dane elektryczne
| Czas opóźnienia opadania maks. | 20 ms |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Szczytowe napięcie wyłączające maks. | 55 V |
| Prąd roboczy na styk maks. | 4 A |
| Pobór prądu maks. | 15 mA |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Dodatkowy obwód | Dioda, Z-Diode |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | galvanized |
| Powłoka złącza śrubowego | galvanized |
| Kolor obudowy | czarny |
| Materiał uszczelka | PUR |
| Blokada materiału | Stal |
| Material screw connection | Stal |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 226 |
| Rodzaj przewodu | 2 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 55,33 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Kolor (płaszcz wewnętrzny) | szary |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,8 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |
| Promień gięcia (w ruchu) | 15 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |

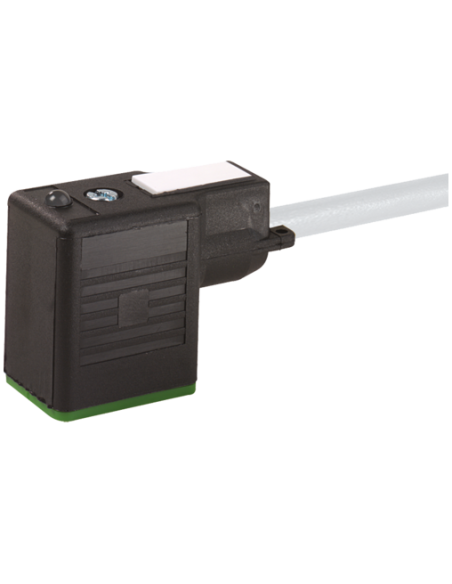

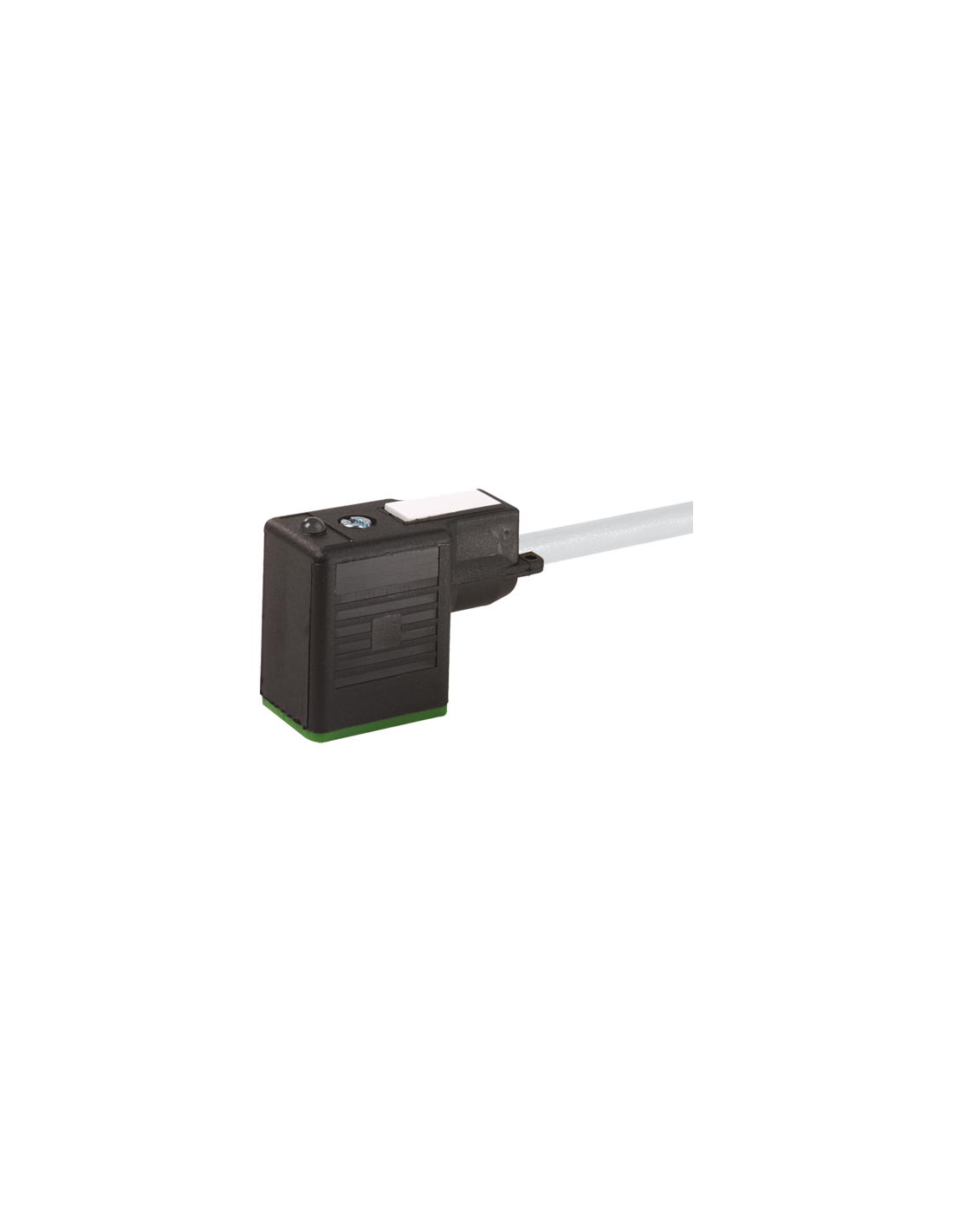

Konektor zaworowy MSUD typ BI 11 mm do kabla – 7000-11081-2260500
Konektor zaworowy MSUD typ BI o szerokości 11 mm, przeznaczony do zastosowania z kablami przemysłowymi, to niezawodny element instalacji automatyki i pneumatyki. Produkt ten, sygnowany kodem 7000-11081-2260500, został zaprojektowany z myślą o łatwym i bezpiecznym podłączaniu zaworów elektromagnetycznych oraz innych urządzeń wykonawczych.
Zalety konektora zaworowego MSUD BI
- Wysoki stopień ochrony IP67 – zapewnia odporność na wodę i pył, co sprawia, że jest idealny do wymagających warunków przemysłowych.
- Szeroki zakres napięć roboczych – obsługuje napięcie 24V AC ±20% / DC ±25%, co zapewnia uniwersalność oraz kompatybilność z wieloma systemami automatyki.
- Dioda sygnalizacyjna LED (żółta) – ułatwia diagnostykę i szybkie wykrywanie stanu pracy zaworu.
- Wbudowany obwód zabezpieczający – dioda Zenera oraz dodatkowe diody chronią układ przed przepięciami i awarią.
- Wytrzymały materiał obudowy – PBT – gwarantuje odporność na działanie chemikaliów, olejów oraz czynników mechanicznych.
- Łatwy montaż – konektor można szybko zamontować poprzez włożenie i przykręcenie (gwint montażowy M3), co skraca czas instalacji.
- Elastyczność zastosowania – wersja z 5-metrowym kablem z powłoką PUR umożliwia łatwą integrację w różnych systemach.
Możliwości zastosowania konektora MSUD BI 11 mm
Złącza zaworowe MSUD BI szczególnie sprawdzają się w aplikacjach takich jak:
- Automatyzacja przemysłowa – podłączanie siłowników i zaworów elektromagnetycznych w liniach produkcyjnych, maszynach i urządzeniach przemysłowych.
- Technika pakowania i transportu – szybkie połączenie urządzeń wykonawczych dzięki odporności na drgania i trudne warunki środowiskowe.
- Sektor automotive – integracja w systemach sterowania płynami i powietrzem w zautomatyzowanych liniach montażowych.
- Przemysł spożywczy, chemiczny i farmaceutyczny – wysoka odporność materiałowa (PBT, PUR, stal galwanizowana) pozwala na zastosowanie także w środowiskach agresywnych.
Budowa i szczegółowe cechy konstrukcyjne

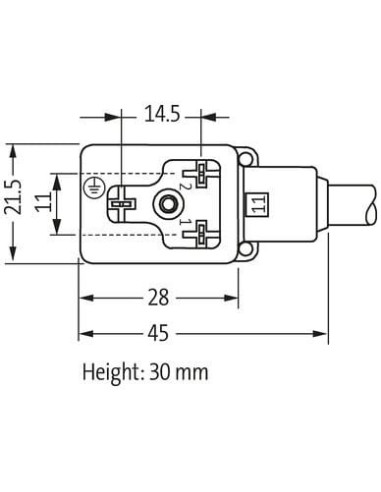

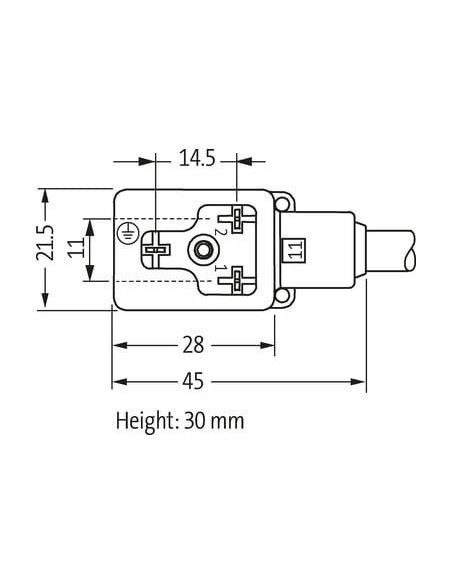

Konektor MSUD BI 11 mm posiada kompaktową, prostokątną obudowę (45 x 21,5 x 30 mm) wykonaną z tworzywa PBT. Przewód o długości 5 metrów jest zbudowany z 3 żył (czarny 1, czarny 2, zielono-żółty PE), skręcanych (klasa 6), o przekroju 0,75 mm². Powłoka PUR charakteryzuje się bardzo dobrą odpornością na ścieranie, promieniowanie UV oraz oleje.
Wewnętrzna izolacja PVC oraz brak szkodliwych substancji (wolne od ołowiu, kadmu, FCKW i silikonu) sprawiają, że ten kabel jest odpowiedni także do środowisk wymagających wysokiej czystości. Konektor spełnia normy certyfikacyjne cURus oraz posiada odporność ogniową zgodnie z IEC 60332-2-2 i UL 1581.
Typowe zastosowanie i wskazówki instalacyjne
Konektor zaworowy MSUD BI rekomendowany jest wszędzie tam, gdzie wymagana jest bezawaryjna praca układów automatyki, wysoka trwałość połączenia oraz odporność na czynniki zewnętrzne. Dzięki możliwości obracania styku w zakresie 180°, urządzenie umożliwia elastyczne dopasowanie do ograniczonych przestrzeni montażowych.
Wskazówki instalacyjne:
- Ochrona przed przeciążeniami mechanicznymi za pomocą opasek kablowych.
- Zachowanie dopuszczalnych promieni gięcia (≥10x średnica zewnętrzna dla instalacji stałej).
- Prawidłowe dokręcenie i zamocowanie konektora w celu zapewnienia szczelności IP67.
- Możliwość dostosowania długości kabla na zamówienie specjalne.
Dzięki uniwersalności konstrukcji oraz solidnemu wykonaniu, konektor MSUD BI 11 mm znajduje zastosowanie w szerokim spektrum przemysłu, umożliwiając szybkie i bezpieczne połączenie urządzeń w trudnych warunkach pracy.
