MSUD
Typ BI (11 mm)
24 V AC ±20% / DC ±25%
Dioda LED i obwód zabezpieczający
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 3 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | MSUD BI |
| Gwint | M3 |
| Materiał | PBT |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane techniczne | Dane elektryczne
| Czas opóźnienia opadania maks. | 20 ms |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Szczytowe napięcie wyłączające maks. | 55 V |
| Prąd roboczy na styk maks. | 4 A |
| Pobór prądu maks. | 15 mA |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Instalowanie | Podłączanie
| Gwint montażowy | M3 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Dodatkowy obwód | Dioda, Z-Diode |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | galvanized |
| Powłoka złącza śrubowego | galvanized |
| Kolor obudowy | czarny |
| Materiał uszczelka | PUR |
| Blokada materiału | Stal |
| Material screw connection | Stal |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 636 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 56,1 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,85 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

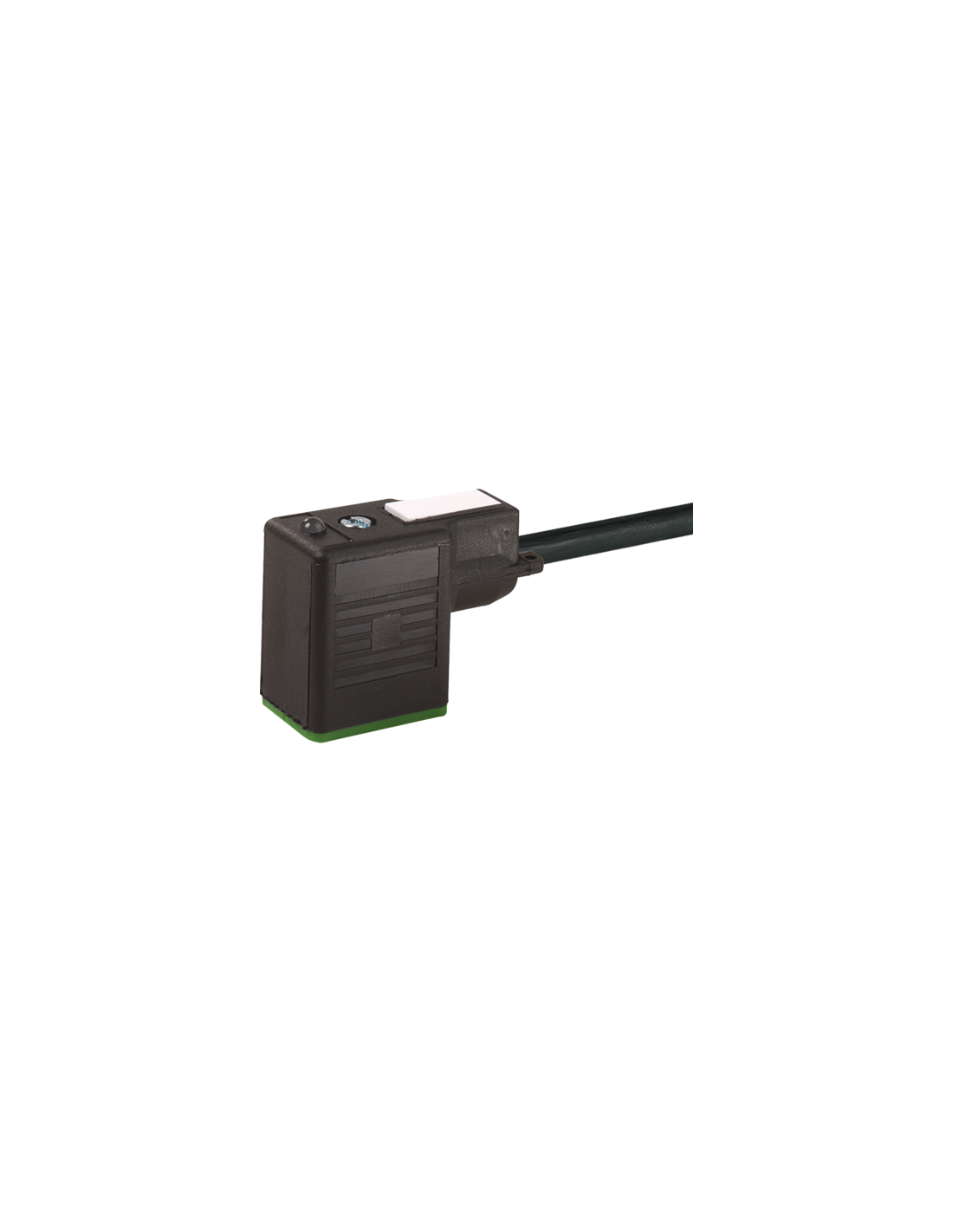

Konektor zaworowy MSUD typ BI 11 mm – profesjonalne złącze do automatyki przemysłowej
Konektor zaworowy MSUD typ BI 11 mm o kodzie 7000-11021-6360300 to wysokiej jakości złącze przewodowe przeznaczone do zastosowań w instalacjach przemysłowych, szczególnie w układach zasilania i sterowania zaworami elektromagnetycznymi. Dzięki uniwersalności i solidnej konstrukcji spełnia wymagania nawet najbardziej wymagających użytkowników w zakresie trwałości i bezpieczeństwa pracy.
Budowa i odporność – złącze do zadań specjalnych
Obudowa konektora wykonana jest z odpornego chemicznie i na oleje tworzywa PBT. Zapewnia stopień ochrony IP67, co pozwala na bezpieczną eksploatację w trudnych warunkach przemysłowych. Elementami konstrukcyjnymi są ponadto śruby i blokada ze stali galwanizowanej oraz szczelna uszczelka z wysokowytrzymałego poliuretanu (PUR).
Złącze wyróżnia się kompaktowymi wymiarami (tylko 11 mm szerokości przy długości 45 mm i wysokości 30 mm), co umożliwia montaż nawet w ograniczonych przestrzeniach.
Parametry elektryczne – bezpieczeństwo i funkcjonalność
Konektor BI MSUD przeznaczony jest do pracy z napięciem 24 V AC/DC i oferuje szeroki zakres tolerancji napięć, co ułatwia jego integrację w zróżnicowanych środowiskach instalacyjnych. Dzięki wbudowanej diodzie LED (żółty wskaźnik stanu) możliwa jest szybka diagnostyka obecności napięcia, a dodatkowy obwód zabezpieczający (dioda Zenera, dioda prostownicza) gwarantuje ochronę przed przepięciami oraz błędami podłączeń.
Zastosowanie konektora MSUD BI 11 mm
Złącze MSUD typ BI jest powszechnie stosowane w:
- Sterowaniu zaworami elektromagnetycznymi w maszynach i liniach produkcyjnych,
- Przemysłowych instalacjach pneumatycznych i hydraulicznych,
- Sektorze automatyki przemysłowej, robotyce, produkcji spożywczej, chemicznej i motoryzacyjnej,
- Systemach bezpieczeństwa maszyn wymagających szybkiej sygnalizacji stanu pracy,
- Aplikacjach wymagających wysokiej ochrony przed wilgocią, zanieczyszczeniami oraz trudnymi warunkami środowiskowymi.
Możliwość wyboru innych długości kabla oraz wytrzymałość przewodu (PUR, 3 żyły, przekrój 0,75 mm²) pozwala na indywidualne dopasowanie złącza do ilości miejsca i specyfiki danej aplikacji.
Główne zalety konektora MSUD typ BI 11 mm
- Wysoki stopień ochrony IP67 – idealny do pracy w zapylonych, wilgotnych i wymagających środowiskach,
- Dioda LED sygnalizująca stan zasilania – wygodna i szybka diagnostyka,
- Solidna obudowa odporna chemicznie i mechanicznie,
- Elastyczny, wytrzymały na zginanie i skręcanie przewód PUR,
- Łatwy montaż (włożone, przykręcone) – gwint M3,
- Zabezpieczenie przeciwprzepięciowe – bezpieczeństwo urządzeń i instalacji.
Typowe zastosowania i korzyści wyboru konektora zaworowego BI 11 mm
Zastosowanie tego złącza to gwarancja niezawodności i bezpieczeństwa wszędzie tam, gdzie kluczowe jest stabilne połączenie elektryczne oraz ochrona przed wpływem niekorzystnych czynników zewnętrznych. Złącze sprawdzi się zarówno w nowoczesnych instalacjach, jak i podczas modernizacji istniejących układów automatyki przemysłowej.
Certyfikaty bezpieczeństwa oraz zgodność z normami międzynarodowymi umożliwiają wdrożenie produktu w obiektach podlegających surowym wymogom jakościowym i audytorskim.
