MSUD
Typ A (18 mm)
24 V DC ±25%
LED (żółta/zielona)
dla wyłącznika ciśnieniowego
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 15 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | MSUD A |
| Gwint | M3 |
| Materiał | PBT |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Norma produktu | DIN EN 175301-803 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
Dane mechaniczne | Dane materiałowe
| Powłoka złącza śrubowego | galvanized |
| Kolor obudowy | czarny |
| Materiał obudowa | Tworzywo sztuczne |
| Material screw connection | Stal |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

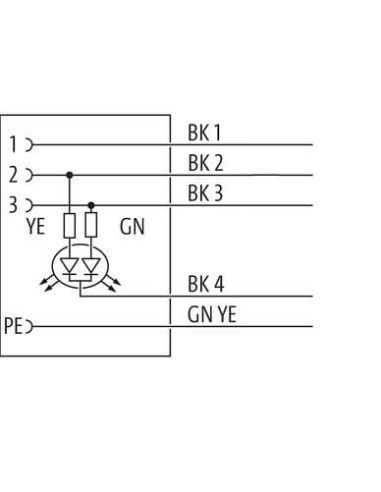

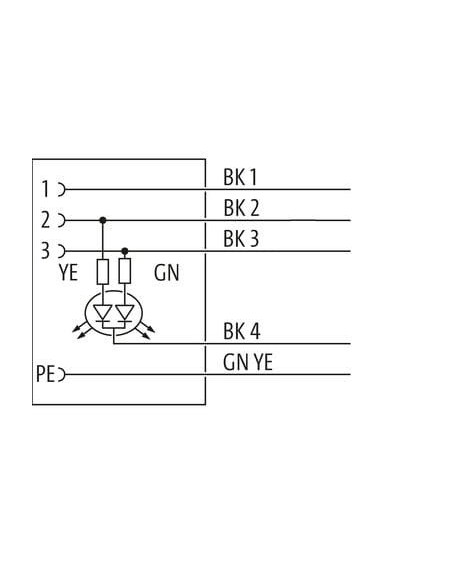

| wire arrangement | czarny 1, czarny 2, czarny 3, czarny 4, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 218 |
| Rodzaj przewodu | 1 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | szary |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| wire arrangement | czarny 1, czarny 2, czarny 3, czarny 4, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 92,4 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 80 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 5 |
| Outer diameter insulation | 1,8 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 24 |
| Diameter of single wires | 0,2 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 500 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 9 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 3 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 70 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
Zawór MSUD st. BF A 18 mm z wolnym biegiem – profesjonalne rozwiązanie dla automatyki
Zawór MSUD st. BF A 18 mm z wolnym biegiem o kodzie produktu 7000-18141-2181500 to wysokiej jakości komponent do systemów sterowania, szczególnie polecany do zastosowań przemysłowych. Posiada obudowę o wymiarze 18 mm, wykonaną z wytrzymałego PBT, co zapewnia doskonałą ochronę mechaniczną oraz wysoką odporność chemiczną i na oleje. Gwarantuje to bezpieczeństwo użytkowania nawet w najbardziej wymagających warunkach przemysłowych.
Złącze standardu MSUD typu A – trwałość i niezawodność
Złącze MSUD typu A jest zgodne z normą DIN EN 175301-803, co stanowi gwarancję uniwersalności oraz możliwości szerokiego zastosowania. Precyzyjne wykonanie gwintu M3 oraz kątowy, kompaktowy kształt umożliwiają łatwy montaż w miejscach o ograniczonej przestrzeni.
Bezpieczeństwo i wszechstronne zastosowanie zaworu
- Stopień ochrony IP67, zapewniający pełną ochronę przed pyłem i wilgocią – idealny do zastosowań zarówno wewnątrz, jak i na zewnątrz hali produkcyjnej.
- Długość kabla 15 m umożliwia wygodne podłączenie urządzenia nawet w oddalonych punktach instalacji.
- Zintegrowane LED (żółta/zielona) sygnalizują pracę i status urządzenia, wspierając efektywność serwisowania.
- Możliwość współpracy ze stykami ciśnieniowymi, co zwiększa uniwersalność zastosowania w układach pneumatycznych i hydraulicznych.
Dane techniczne – wysoka jakość i odporność w praktyce
- Napięcie pracy: 24 V DC (zakres 18-30 V DC)
- Maksymalny prąd roboczy: 4 A
- Materiał obudowy: tworzywo sztuczne (PBT), czarny kolor
- Twardość osłony kabla: 80 ± 5 Shore A
- 5 żył przewodu – skrętka miedziana 0,75 mm², zapewniająca stabilność przesyłu sygnału
- Temperatura pracy: od -25°C do 85°C
Typowe zastosowania zaworu MSUD st. BF A 18 mm
Produkt znajduje szerokie zastosowanie w:
- automatyce przemysłowej,
- maszynach produkcyjnych i przetwórczych,
- instalacjach pneumatycznych,
- hydraulice przemysłowej,
- systemach sterowania zaworami elektrozaworowymi,
- urządzeniach wymagających wysokiego poziomu szczelności i odporności na czynniki zewnętrzne.
Korzyści wynikające ze stosowania zaworu MSUD st. BF A 18 mm
Najważniejsze zalety:
- Niezawodność działania – odporność na wibracje, wilgoć, pył i czynniki chemiczne.
- Łatwość montażu dzięki kompaktowej budowie i możliwości przykręcenia.
- Długotrwałe użytkowanie – kabel PVC odporny na uszkodzenia mechaniczne i chemiczne.
- Widoczna sygnalizacja pracy dzięki diodom LED, wspierającym obsługę techniczną.
Podsumowanie
Zawór MSUD st. BF A 18 mm z wolnym biegiem to niezawodne rozwiązanie dla instalacji przemysłowych, które wymagają trwałości, bezpieczeństwa oraz prostej integracji z układami automatyki. Produkt spełnia wysokie standardy jakości, a zastosowane materiały i konstrukcja zapewniają długą, bezawaryjną eksploatację w różnorodnych warunkach pracy.
Polecamy także inne produkty z kategorii: Z niezakończoną końcówką przewodu »
