Xtreme - Outdoor
Męski prosty
max. 24 V DC
3-piny
bez komponentów
bez koszulek kablowych
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 15 m |
| Typ montażu | włożone |
| Powłoka styku | cynowane |
| Family construction form | SuperSeal |
| odpowiedni do peszli (Ø wewnętrzna) | 11 mm |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 3 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 24 V |
| Prąd roboczy na styk maks. | 8 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Family construction form | AMP SuperSeal 1.5 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, zablokowane |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Dodatkowy obwód | bez komponentów |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał uszczelka | Silikon |
| Materiał obudowa | Tworzywo sztuczne |
| Material overmolding | PUR |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Blokada zatrzaskowa |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 125 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

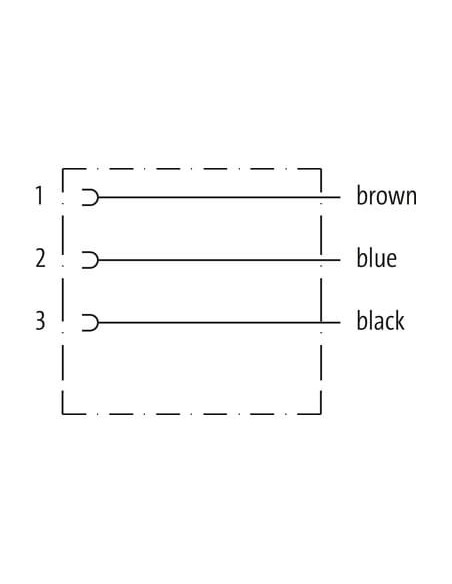

| wire arrangement | , niebieski, czarny |
General data | Cable
| Identyfikacja przewodu | 513 |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , niebieski, czarny |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 5,3 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Conductor crosssection (wire) | 0,75 mm² |
Electrical data | Cable
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień gięcia (w ruchu) | 10 x Outer diameter |

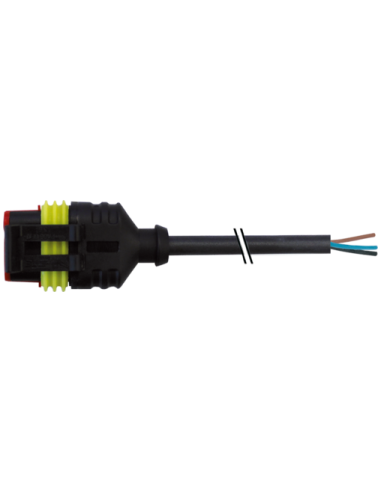

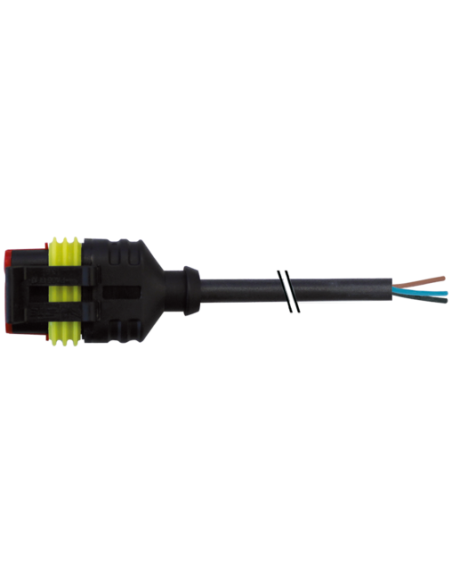

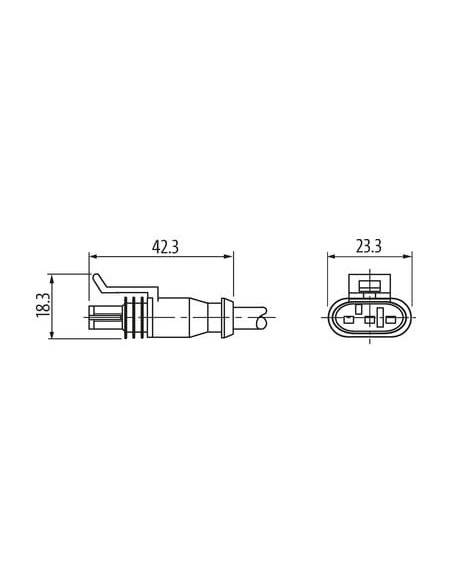

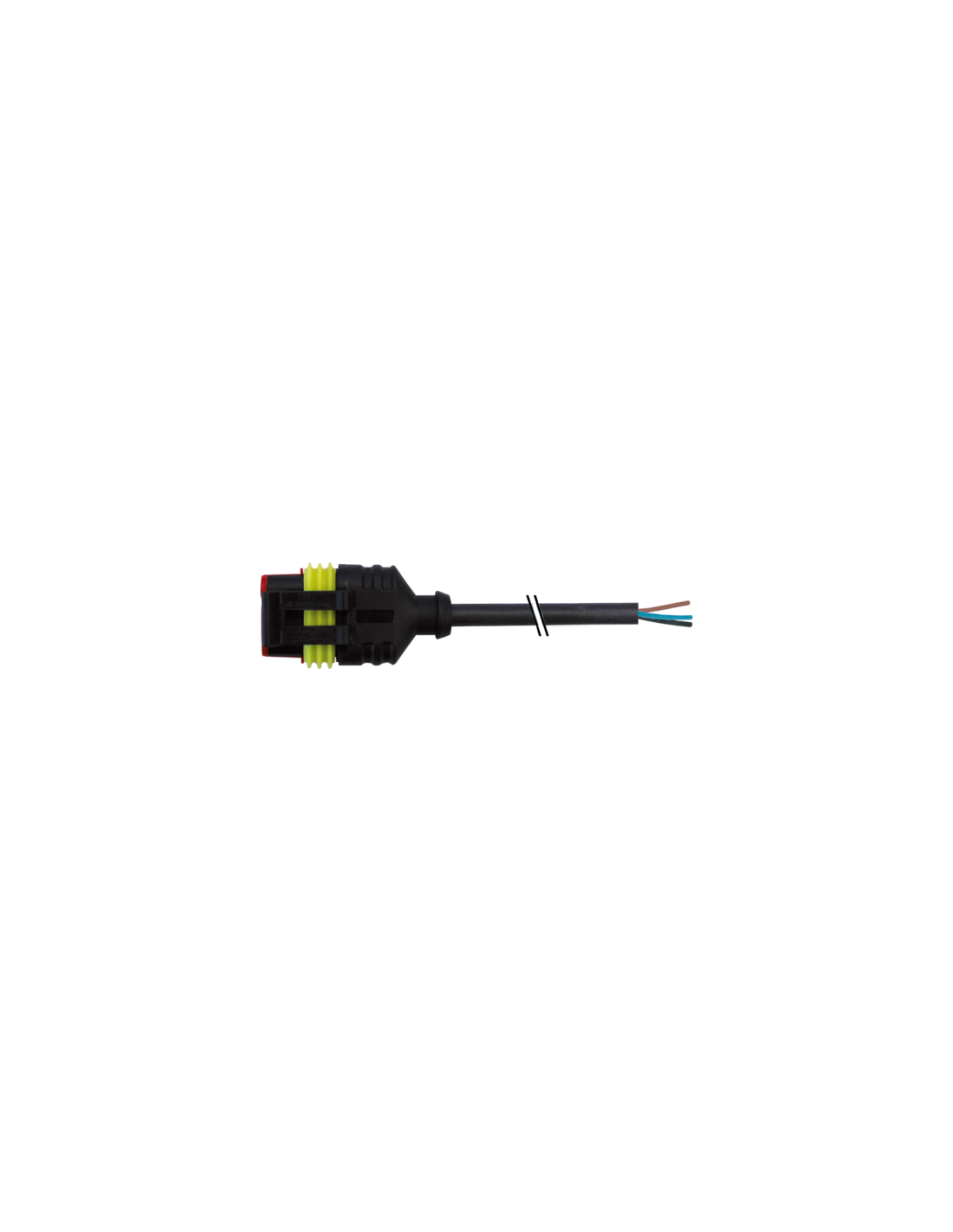

Konektor zaworowy SuperSeal 3-PIN z wolnym końcem kabla 15 m – 7072-73081-5131500
Konektor zaworowy SuperSeal żeński z wolnym końcem kabla o długości 15 m to wysokiej jakości złącze elektryczne przeznaczone do zastosowań przemysłowych oraz motoryzacyjnych. Dostarczany jest jako kompletne rozwiązanie do szybkiego i pewnego połączenia siłowników, czujników oraz innych urządzeń w trudnych warunkach środowiskowych.
Wytrzymała konstrukcja i podwyższona szczelność IP67
Konektor wykonany jest z trwałego tworzywa sztucznego o wysokiej odporności chemicznej i na oleje. Stopień ochrony IP67 zapewnia szczelność na pył i wilgoć – nawet podczas krótkotrwałego zanurzenia w wodzie. Doskonały do zastosowań outdoorowych, w wymagających środowiskach, gdzie niezawodność połączeń jest kluczowa.
Zastosowania konektora SuperSeal
- Automatyka przemysłowa – połączenia czujników, siłowników, zaworów.
- Przemysł motoryzacyjny i maszynowy – instalacje w pojazdach, sterowanie elektrozaworami.
- Maszyny rolnicze i budowlane – przewody zasilające i sygnałowe w trudnych warunkach.
- Zastosowania na zewnątrz, w środowisku narażonym na czynniki chemiczne, olej, promieniowanie UV oraz wibracje.

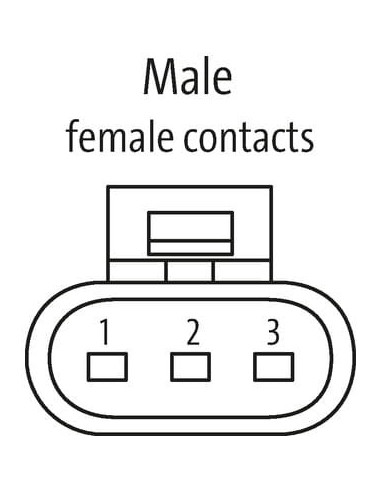

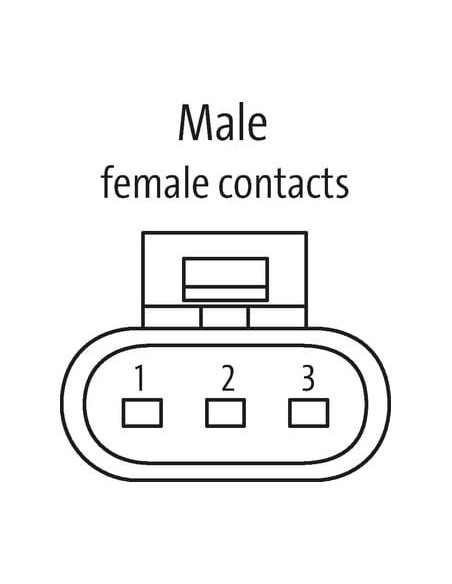

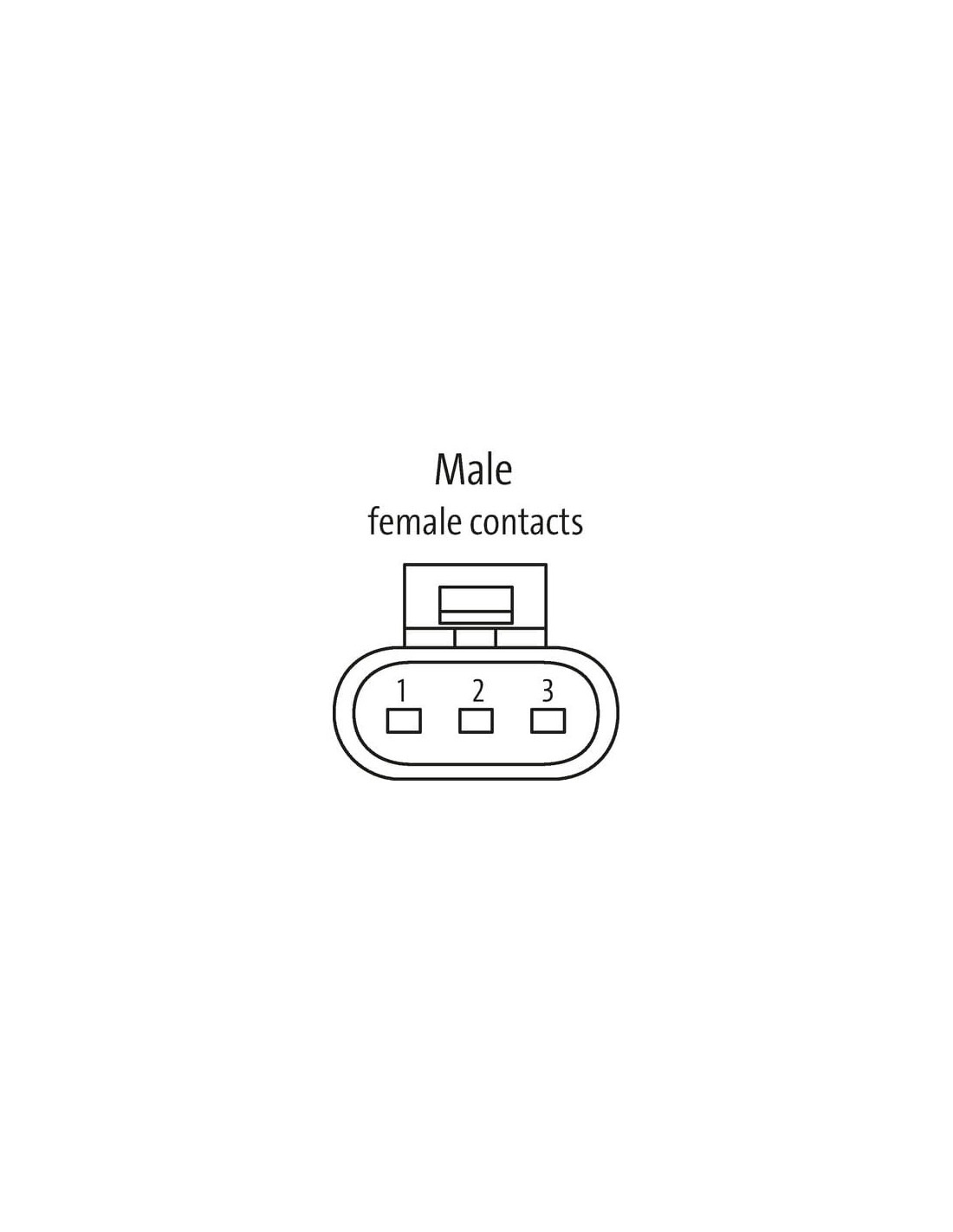

Budowa i możliwości połączenia 3-pin SuperSeal

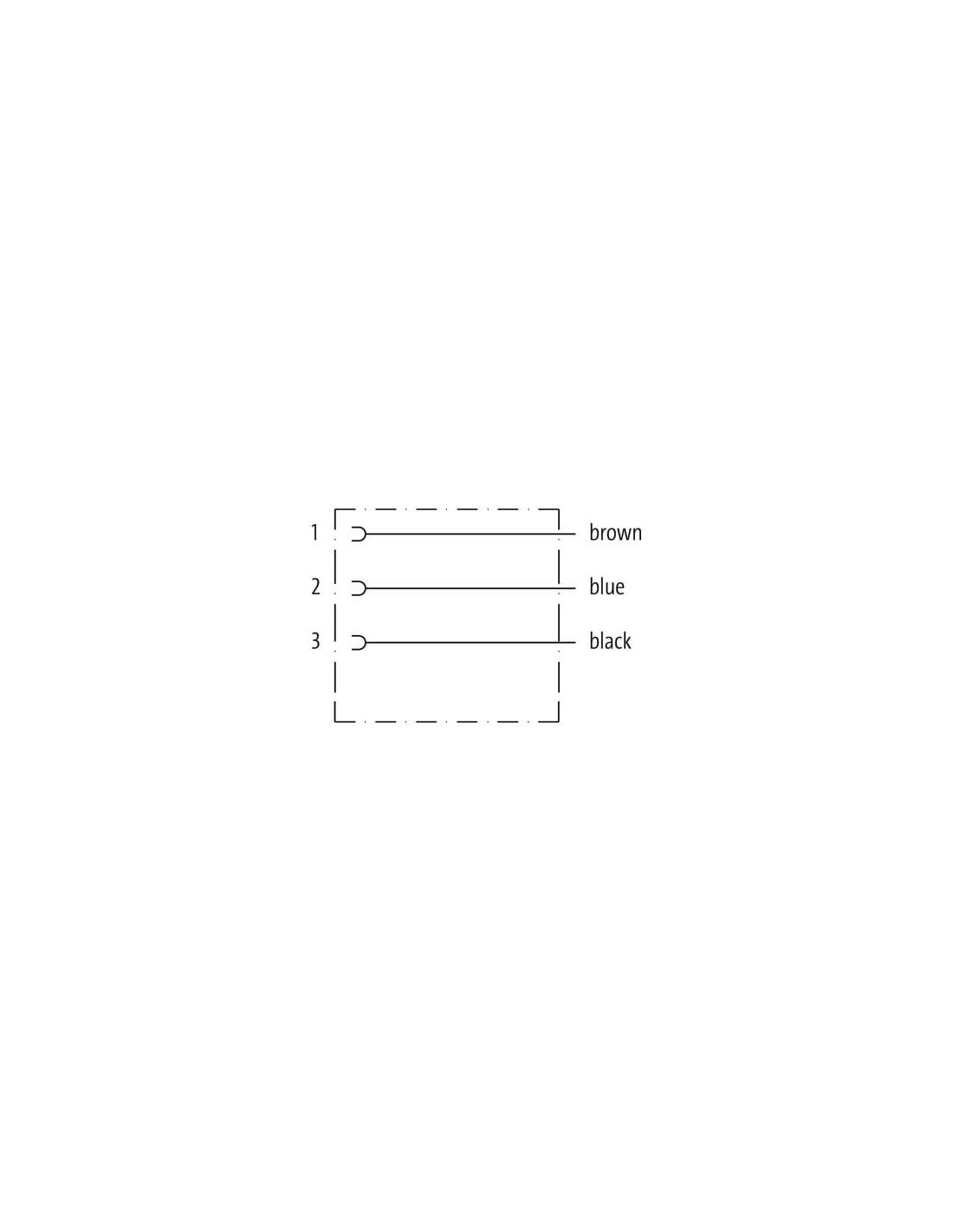

3-pinowe złącze o prostym układzie (brązowy, niebieski, czarny przewód) przystosowane jest do napięcia do 24 V DC oraz obciążalności do 8 A na styk. Takie rozwiązanie zapewnia kompatybilność z wieloma systemami automatyki oraz elektroniką pojazdową. Kabel o przekroju 0,75 mm² oraz powłoce PUR jest trwały i elastyczny, odporny na promieniowanie UV, ścieranie, oleje i środki chemiczne.
Najważniejsze cechy techniczne konektora SuperSeal
- Rodzaj złącza: żeński (female) AMP SuperSeal 1.5
- Liczba pinów: 3
- Długość kabla: 15 m, możliwość zamówienia innych długości
- Przewody: brązowy, niebieski, czarny
- Maksymalne napięcie robocze: 24 V DC
- Maksymalne obciążenie na styk: 8 A
- Materiał uszczelki: silikon
- Obudowa: tworzywo sztuczne z powłoką PUR dla wytrzymałości mechanicznej
- Zakres temperatur pracy: od -40°C do 125°C (zależnie od jakości kabla)
Bezpieczeństwo i niezawodność w trudnych warunkach
Konektor SuperSeal umożliwia szybki montaż i sprawne podłączenie dzięki blokadzie zatrzaskowej. Zastosowanie wysokiej jakości uszczelnień i materiałów gwarantuje długą żywotność, nawet podczas pracy w agresywnym środowisku. Złącze przeznaczone jest do instalacji wymagających podwyższonej ochrony przed czynnikami zewnętrznymi, drganiami oraz zabrudzeniami.
Wskazówki przy montażu konektora SuperSeal
- Stosować odpowiednie środki ochrony przewodów przed nadmiernym obciążeniem mechanicznym (np. opaski zaciskowe).
- Przestrzegać minimalnych promieni gięcia kabla, aby nie naruszyć klasy szczelności IP.
- Sprawdzić odporność materiałową kabla i złącza w zastosowaniach z bardzo agresywnymi mediami.
