Żeński kątowe
10...24 V AC/30 V DC
LED i VDR
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze AC min. | 10 V |
| Napięcie robocze AC maks. | 24 V |
| Napięcie robocze DC | 30 V |
| Prąd roboczy na styk maks. | 4 A |
| Pobór prądu maks. | 12 mA |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65 |
| Stopień ochrony, warunek dodatkowy | włożone, zablokowane |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał obudowa | Tworzywo sztuczne |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , niebieski |
General data | Cable
| Identyfikacja przewodu | 750 |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 2 wires twisted |
| Stranding factor min. | 75 mm |
| Stranding factor max. | 75 mm |
| wire arrangement | , niebieski |
Mechanical data | Cable
| Cable weigth | 48,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 85 Shore A |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Kolor (płaszcz wewnętrzny) | szary |
| Material wire insulation | PVC |
| Amount wires | 2 |
| Outer diameter insulation | 2 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 92 Shore A |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW |
| Amount strands (wire) | 24 |
| Diameter of single wires | 0,2 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień gięcia (w ruchu) | 15 x Outer diameter |
Junior Timer z kablem LED+VDR – niezawodny przewód przyłączeniowy do wymagających aplikacji
Junior Timer z kablem LED+VDR to specjalistyczny przewód połączeniowy o długości 10 metrów, dedykowany do zastosowań przemysłowych, gdzie niezbędna jest precyzja działania oraz ochrona podzespołów przed przepięciami. Produkt posiada kod: 7000-70361-7501000.
Konstrukcja i zalety złącza Junior Timer

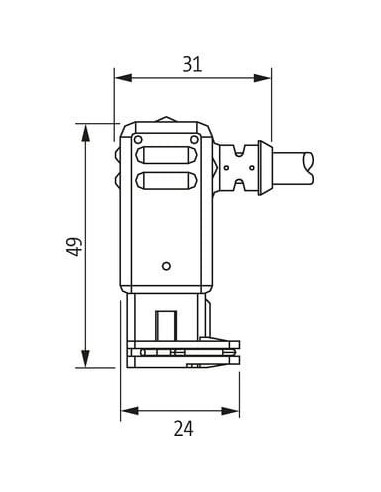

Obudowa wykonana z wysokiej klasy tworzywa sztucznego zapewnia nie tylko trwałość mechaniczną, ale również odporność chemiczną oraz na oleje. Kątowa konstrukcja złącza typu żeńskiego ułatwia instalację nawet w trudno dostępnych miejscach. Dzięki kompaktowym wymiarom (31 mm x 24 mm x 49 mm) przewód z powodzeniem znajduje zastosowanie w ciasnych przestrzeniach, przy zachowaniu wysokiej odporności na uszkodzenia.
Bezpieczne i komfortowe podłączenie
Zintegrowana dioda LED w kolorze żółtym umożliwia szybkie diagnozowanie stanu połączenia, co zwiększa kontrolę nad poprawnością działania układów. Wbudowany VDR (warystor) chroni podłączone urządzenia przed napięciami przepięciowymi, zapewniając stabilność pracy oraz dłuższą żywotność systemu.
Wytrzymałość na warunki środowiskowe i długą eksploatację
- Stopień ochrony IP65 – zabezpiecza systemy przed kurzem i strugami wody.
- Zakres temperatur pracy przewodu: od -40°C do +80°C (montaż stacjonarny), zapewnia niezawodność nawet w ekstremalnych warunkach.
- Ognioodporność oraz odporność na UV i oleje umożliwiają zastosowanie w wymagających aplikacjach przemysłowych.
- Przewód wykonany w technologii PUR o wysokiej odporności mechanicznej i elastyczności.
Możliwości i typowe zastosowania przewodu Junior Timer
Przewód Junior Timer LED+VDR znajduje szerokie zastosowanie w branżach przemysłowych, motoryzacyjnych oraz automatyki. Typowe miejsca zastosowań to:
- Podłączanie elektrozaworów hydraulicznych i pneumatycznych;
- Systemy automatyki maszyn, przenośników i linii produkcyjnych;
- Precyzyjne układy sterowania wymagające sygnalizacji optycznej stanu;
- Zabezpieczanie wrażliwych urządzeń przed przepięciami.
Kabel posiada dwie żyły (brązowy/czarny i niebieski/biały), z których każda wykonana jest z miedzi klasy 5, co gwarantuje niski opór oraz wysoką elastyczność przy układaniu. Idealnie sprawdza się w wymagających warunkach montażu dzięki wytrzymałości na promieniowanie UV, działanie olejów oraz podwyższonej odporności na zginanie.
Dlaczego warto wybrać przewód Junior Timer LED+VDR?
- Łatwa diagnostyka dzięki specjalnej diodzie LED.
- Ochrona układów przez wbudowany warystor VDR.
- Możliwość zamówienia innych długości przewodu – dopasowanie do indywidualnych potrzeb instalacyjnych.
- Wysoki standard bezpieczeństwa i wytrzymałości gwarantuje stabilność każdej instalacji.
Wysokiej jakości kabel Junior Timer LED+VDR jest gwarancją trwałego, niezawodnego i odpornego na warunki środowiskowe połączenia w różnorodnych aplikacjach przemysłowych.
